BPD變頻調速蝶閥
用途Usage
西瑪克開發生產的DPD變頻調速蝶閥適用于介質為水、海水、油品的泵出口管路上，作為閉路閥，實現快關、緩關功能。用來避免 和減少管路系統中介質的倒流而產生的過大的水錘，也可以安裝在管路上，當管路破斷，要求閥門快速關閉的場所，以保護管路系統減少水或 油的損失，作為緊急關閉之用，節能、環保、低噪。
特點

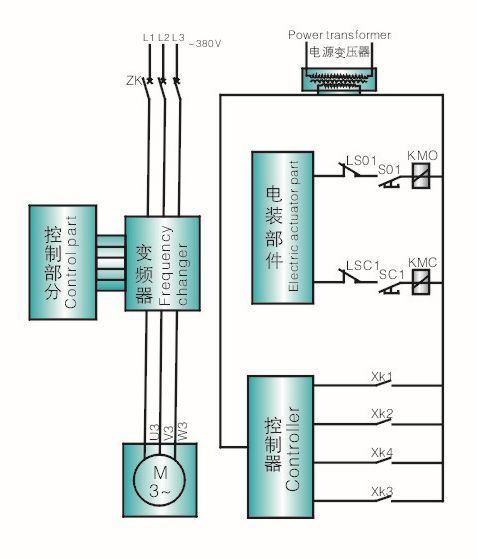

1、 BPD變頻調速蝶閥由電動傳動裝置、蝶閥主體及控制箱等組成，主傳動為渦輪渦桿傳動，具有良好的自鎖功能，可在閥門開度任 意位置停止。
2、 即可與泵聯動，又可進行就地控制。若在管路上配置速度傳感器，接入閥門控制系統，當管路出現破斷現象，液流速度加快時, 發出關閥命令，則閥門將自動快速關閉，避免造成過大損失。同時用戶可以根據管路實際情況調整閥門啟閉的快慢、角度，以達到消除系 統管路水錘，保護設備得目的。
3、 可代替電液聯動重錘式蝶閥，徹底解決漏油和掉錘現象。

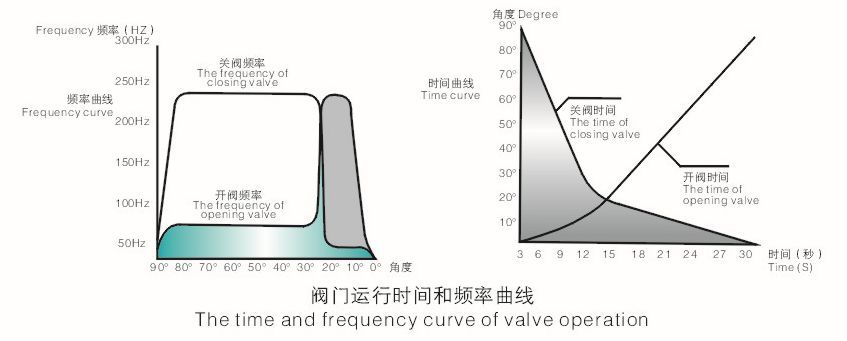

4、 變頻調速閥在啟閉過程中實現了慢開、快開、慢開和慢關、快關、緩關等三個階段，根據工況不同，可調節開閥和關閥的角度和時 間，完全可以滿足工況和用戶的要求。（詳見運行示意圖）
| 設計與制造 Design and Manufacture |
GB/T 12238 |
| 結構長度Face to Face |
GB/T 12221 |
| 法蘭連接尺寸 Flange Connecting Dimension |
GB/T 9113.1-2000 |
| 壓力試驗Pressure Test |
GB/T 13927 |
產品標準 Products Standard
| 公稱壓力 Nominal pressure |
0.6MPa |
1.0MPa |
1.6MPa |
| 公稱通徑 Nominal diameter |
1000~3000 mm |
500~3000 mm |
500~2000 mm |
| 密封試驗 Seal test |
0.66MPa |
1.1MPa |
1.76MPa |
| 殼體強度試驗 Shell structural testing |
0.9MPa |
1.5MPa |
2.4MPa |
| 適用溫度 Applicable temperature |
≤400℃ |
| 適用介質 Applicable medium |
水、海水、油品 water、seawater、oil |
| 驅動形式 Actuation form |
電動 electrically operated |
主要性能參數 Main performance parameter
| 閥體Body |
鑄鋼、不銹鋼、球墨鑄鐵 Cast steel,Stainless steel,Modular cast iron |
| 閥座Seat |
不銹鋼 Stainless steel |
| 蝶板Disc |
鑄鋼、不銹鋼、球墨鑄鐵
Cast steel,Stainless steel,Modular cast iron |
| 密封圈Seal ring |
橡膠、不銹鋼Stainless steel |
| 閥桿Stem |
2Cr13不銹鋼、1CM3不銹鋼、45#鋼
2Cr13 stainless steel 1Cr13stainless steel\ 45#steel |
| 襯套 Bushing |
鑄鉬青銅 自潤軸承
Casts the molybdenum bronze Self lubricating bearings |
主要零部件材料Material for main parts
| 公稱通徑 Nominal diameter DN(mm) |
SBPBDF5HT SBPD945H(X) |
| L |
L1 |
H |
HO |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
| D |
D1 |
b |
Z- <J) d |
D |
D1 |
b |
Z-Φd |
D |
D1 |
b |
Z-Φd |
| 500 |
229 |
510 |
1080 |
610 |
645 |
600 |
26 |
20-22 |
670 |
620 |
28 |
20-26 |
715 |
650 |
36 |
20-33 |
| 600 |
267 |
650 |
1360 |
795 |
755 |
705 |
26 |
20-26 |
780 |
725 |
34 |
20-30 |
840 |
770 |
38 |
20-36 |
| 700 |
292 |
750 |
1480 |
850 |
860 |
810 |
26 |
24-26 |
895 |
840 |
34 |
24-30 |
910 |
840 |
40 |
24-36 |
| 800 |
318 |
750 |
1600 |
945 |
975 |
920 |
26 |
24-30 |
1015 |
950 |
36 |
24-33 |
1025 |
950 |
42 |
24-39 |
| 900 |
330 |
840 |
1780 |
1000 |
1075 |
1020 |
26 |
24-30 |
1115 |
1050 |
38 |
28-33 |
1125 |
1050 |
44 |
28-39 |
| 1000 |
410 |
840 |
1900 |
1250 |
1175 |
1120 |
26 |
28-30 |
1230 |
1160 |
38 |
28-36 |
1255 |
1170 |
46 |
28-42 |
| 1200 |
470 |
840 |
2270 |
1260 |
1405 |
1340 |
28 |
32-33 |
1455 |
1380 |
44 |
32-39 |
1485 |
1390 |
52 |
32-48 |
| 1400 |
530 |
1190 |
2480 |
1390 |
1630 |
1560 |
32 |
36-36 |
1675 |
1590 |
48 |
36-42 |
1685 |
1590 |
58 |
36-48 |
| 1600 |
600 |
1190 |
2690 |
1510 |
1830 |
1760 |
34 |
40-36 |
1915 |
1820 |
52 |
40-48 |
1930 |
1820 |
64 |
40-55 |
| 1800 |
670 |
1190 |
3000 |
1680 |
2045 |
1970 |
36 |
44-39 |
2115 |
2020 |
56 |
44-48 |
2130 |
2020 |
68 |
44-55 |
| 2000 |
760 |
1190 |
3400 |
1850 |
2265 |
2180 |
38 |
44-42 |
2325 |
2230 |
60 |
48-48 |
2345 |
2230 |
70 |
48-60 |
| 2200 |
590 |
|
3750 |
|
2475 |
2390 |
60 |
52-48 |
2550 |
2440 |
64 |
52-56 |
|
|
|
|
| 2400 |
650 |
|
4350 |
|
2685 |
2600 |
62 |
56-48 |
2760 |
2650 |
65 |
56-56 |
|
|
|
|
| 2600 |
700 |
|
4600 |
|
2905 |
2810 |
64 |
60-49 |
2960 |
2850 |
67 |
60-56 |
|
|
|
|
| 2800 |
760 |
|
4900 |
|
3115 |
3020 |
66 |
64-49 |
3290 |
3050 |
68 |
64-64 |
|
|
|
|
| 3000 |
810 |
|
5300 |
|
3315 |
3220 |
68 |
68-49 |
3500 |
3250 |
68 |
64-68 |
|
|
|
|

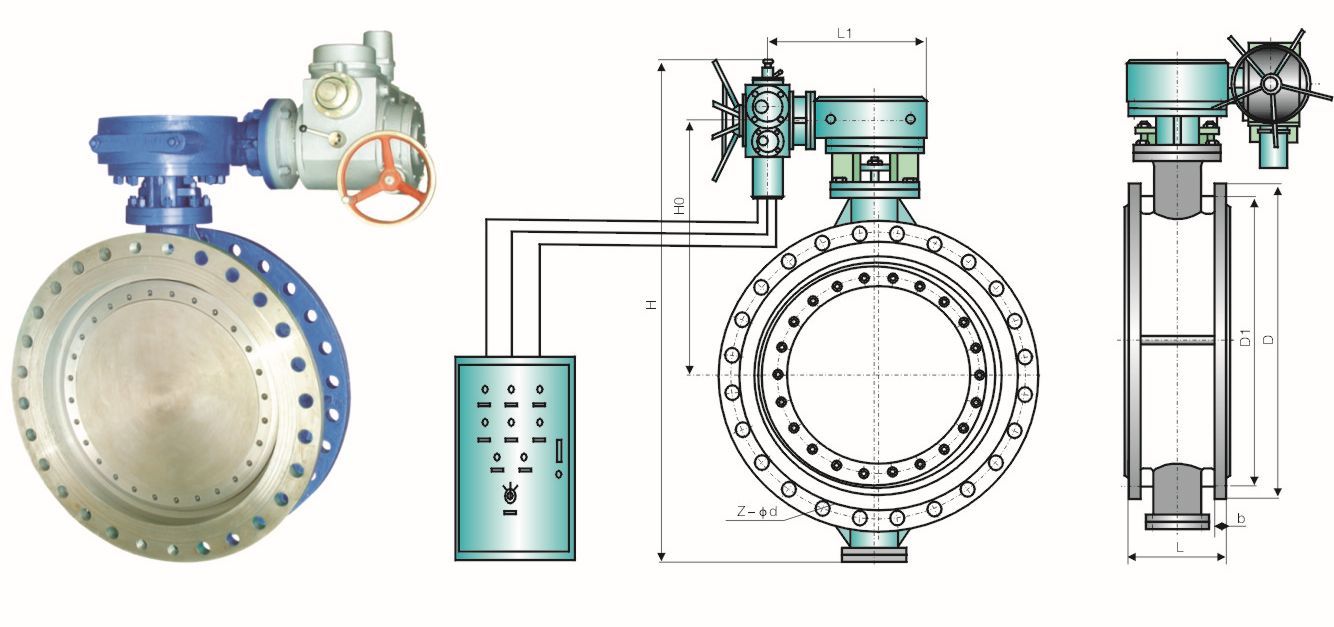

外型及連接尺寸/Contour and connection size
