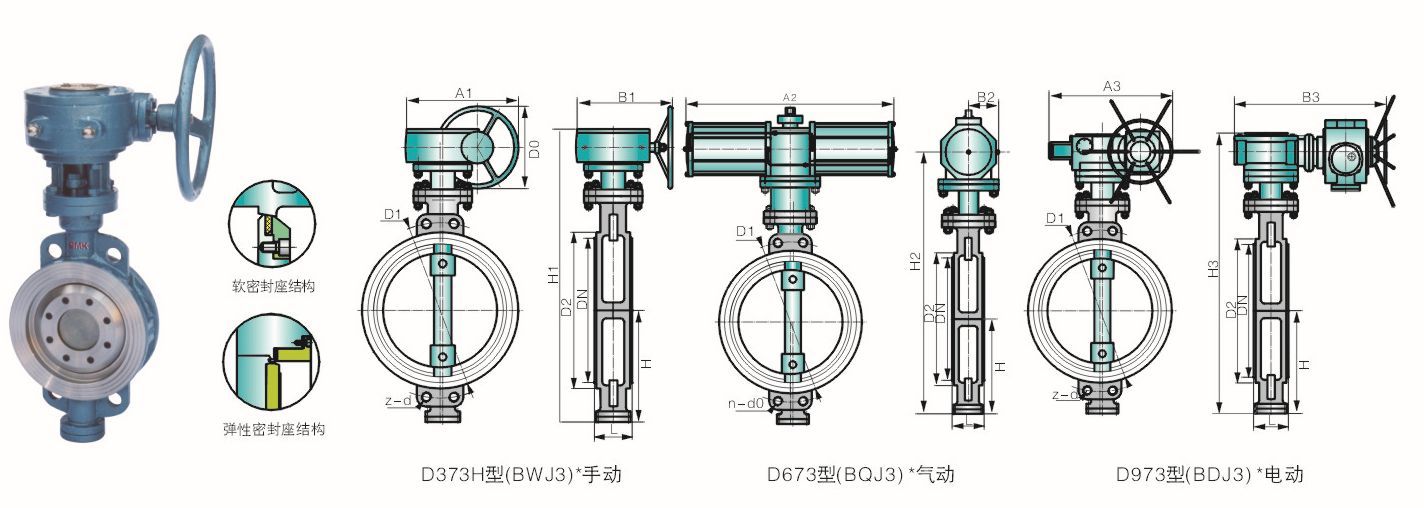

國標系列對夾式多層次金屬硬密封蝶閥
BWQD JSH-6 10 * D369 73SH-6 10 、P、R、V系列對夾式多層次金屬硬密封蝶閥/Wafer type multiple layers metallic hard sealing butterfly valve 公稱通徑 結構長度 外形尺寸(參考值） 連接尺寸(標準值） H BWJ3H* D373H BQJ3H* D673H BDJ3H* D973H PN0.6MPa PN1.0MPa mm inch L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d 50 2 43 1 12 350 180 200 625 245 72 530 250 255 110 4-14 125 4-18 65 21/2 46 115 370 180 200 625 245 72 530 250 255 130 4-14 145 4-18 80 3 49 120 380 180 200 645 245 72 565 250 255 150 4-18 160 8-18 100 4 56 138 420 180 200 675 355 92 600 250 255 170 4-18 180 8-18 125 5 64 164 460 180 200 715 355 92 640 250 255 200 8-18 210 8-18 150 6 70 175 555 270 280 800 355 92 705 300 315 225 8-18 240 8-22 200 8 71 215 780 400 425 850 250 170 775 300 315 280 8-18 295 8-22 250 10 76 243 840 400 425 925 250 170 945 300 315 335 12-18 350 12-22 300 12 83 285 995 450 560 1035 450 220 1070 300 315 395 12-22 400 12-22 350 14 92 320 1050 450 560 1070 450 220 1140 300 315 445 12-22 460 16-22 400 16 102 350 1220 535 580 1190 450 220 1210 300 315 495 16-22 515 16-26 450 18 114 350 1280 535 580 1250 650 280 1335 575 714 550 16-22 565 20-26 500 20 127 380 1365 535 580 1290 650 280 1415 575 714 600 20-22 620 20-26 600 24 154 435 1460 570 660 1455 850 380 1605 656 810 705 20-26 725 20-30 700 28 165 480 1520 750 550 1585 850 380 1844 656 810 810 24-26 840 24-30 800 32 190 530 1710 750 550 1700 1250 380 2040 656 810 920 24-30 950 24-33 900 36 203 595 1810 750 550 1965 1250 380 2255 785 863 1020 24-30 1050 28-33 1000 40 216 650 1900 900 750 2015 1250 380 2380 785 863 1120 28-30 1160 28-36 1200 48 254 775 2280 1000 925 2250 1250 380 2640 785 863 1340 32-33 1380 32-39 1400 56 279 870 2450 1000 925 2886 1560 36-36 1590 36-42 1600 64 318 1000 2730 1000 925 3156 1760 40-36 1820 40-48 1800 72 356 1110 3020 1100 980 3421 1970 44-39 2020 44-48 2000 80 406 1250 3270 1100 980 3685 2180 48-42 2230 48-48
公稱通徑
DIM Nominal diameter
結構長度
(標準值)
Structure length
(standard)
外形尺寸(參考值)
External dimension (consult)
連接尺寸(標準值）
Connection dimension(standard)
H BWJ3H* D373H BQJ3H* D673H BDJ3H* D973H PN1.6MPa PN2.5MPa mm inch L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d 50 2 43 112 350 180 200 625 245 72 530 250 255 125 4-18 125 4-18 65 21/2 46 115 370 180 200 625 245 72 530 250 255 145 4-18 145 8-18 80 3 49 120 380 180 200 645 245 72 565 250 255 160 8-18 160 8-18 100 4 56 138 420 180 200 675 355 92 600 250 255 180 8-18 190 8-22 125 5 64 164 460 180 200 715 355 92 640 250 255 210 8-18 220 8-26 150 6 70 175 555 270 280 800 355 92 705 300 315 240 8-22 250 8-26 200 8 71 215 780 400 425 850 250 170 775 300 315 295 12-22 310 12-26 250 10 76 243 840 400 425 925 250 170 945 300 315 355 12-26 370 12-30 300 12 83 285 995 450 560 1035 450 220 1070 300 315 410 12-26 430 16-30 350 14 92 320 1050 450 560 1070 450 220 1140 300 315 470 16-26 490 16-33 400 16 102 350 1220 535 580 1190 450 220 1210 300 315 525 16-30 550 16-36 450 18 114 350 1280 535 580 1250 650 280 1335 575 714 585 20-30 600 20-36 500 20 127 380 1365 535 580 1290 650 280 1415 575 714 650 20-33 660 20-36 600 24 154 435 1460 570 660 1455 850 380 1605 656 810 770 20-36 770 20-39 700 28 165 480 1520 750 550 1585 850 380 1844 656 810 840 24-36 875 24-42 800 32 190 530 1710 750 550 1700 1250 380 2040 656 810 950 24-39 990 24-48 900 36 203 595 1810 750 550 1865 1250 380 2255 785 863 1050 28-39 1090 28-48 1000 40 216 650 1900 900 750 2015 1250 380 2380 785 863 1170 28-42 1210 28-56 1200 48 254 775 2280 1000 925 2250 1250 380 2640 785 863 1390 32-48 1420 32-56 1400 56 279 870 2450 1000 925 2886 1590 36-48 1640 36-62 1600 64 318 1000 2730 1000 925 3156 1820 40-56 1860 40-62 1800 72 356 1110 3020 1100 980 3421 2020 44-56 2070 44-70 2000 80 406 1250 3270 1100 980 3685 2230 48-62 2300 48-70
公稱通徑
DIM Nominal diameter
結構長度
(標準值)
Structure length
(standard)
外形尺寸(參考值）
External dimension(consult)
連接尺寸(標準值）
Connection dimension(standard)
H BWJ3H* D373H BQJ3H* D673H BDJ3H* D973H PN4.0MPa mm inch L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d 50 2 43 112 350 180 200 530 250 255 125 4-18 65 21/2 46 115 370 270 280 625 250 170 530 250 255 145 8-18 80 3 49 120 380 270 280 625 250 170 565 250 255 160 8-18 100 4 56 138 420 270 280 645 250 170 600 250 255 190 8-22 125 5 64 164 460 380 420 675 250 170 640 250 255 220 8-26 150 6 70 175 555 380 420 715 450 220 705 300 315 250 8-26 200 8 71 215 780 400 425 800 450 220 775 300 315 320 12-30 250 10 76 243 840 400 425 850 450 220 945 300 315 385 12-33 300 12 83 285 995 450 560 925 450 280 1070 300 315 450 16-33 350 14 127 320 1050 450 560 1035 650 280 1140 300 315 510 16-36 400 16 140 350 1220 535 580 1070 650 280 1210 300 315 585 16-39 450 18 152 350 1280 535 580 1190 650 280 1335 575 714 610 20-39 500 20 152 380 1365 535 580 1415 575 714 670 20-42
用戶注意：表中H1、H2、H3、L尺寸均可根據用戶需要而定，若需特殊材料定貨時提出。
User's attention: Dimension of H1,H2,H3 in form can lengthen (long stem butterfly valve)according to customer's requirements if need or special material should be mentioned while ordering
