氣動、電動高溫調節蝶閥概述

該蝶閥與電動執行機構配套使用，能對冶金、電力、石化、輕紡、醫藥、建材、環保工業管路中各種液體、氣體、塵氣、煙氣等介質通過不 同的控制信號改變流量大小，從而實現工業過程的自動調節和遠距離控制。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細

氣動、電動高溫調節蝶閥概述

用途及特點

該蝶閥與電動執行機構配套使用，能對冶金、電力、石化、輕紡、醫藥、建材、環保工業管路中各種液體、氣體、塵氣、煙氣等介質通過不 同的控制信號改變流量大小，從而實現工業過程的自動調節和遠距離控制。

采用標準

法蘭連接尺寸 : GB/T 9113—2000;
 結構長度: GB/T12221-1989;
 壓力試驗:GB/T 13927-1992; JB/T 9092-1999

介質溫度Medium temp -40℃-700℃ 環境溫度Ambient temp -50℃-50℃
公稱壓力 Mpa Nominal pressure 0.1、 1.6 輸入信號Input singal 0~10mA/4~20mA
閥板轉角 Rotary angle of butterfly board ≤75°
死區 Dead area ≤0.8%
回差Ba門lance ≤2.5%
基本誤差Basic error ≤±2.5%
泄漏量Leakage ≤1.5%
性能規范 Performance specification
主要零部件材料Material for main parts
閥體Body 碳鋼、不銹鋼、耐熱鋼 Carbon steel,stainless steel,heat resisting steel
蝶板Disc 碳鋼、不銹鋼、耐熱鋼 Carbon steel,stainless steel,heat resisting steel
閥桿Stem 2Cr13、耐熱鋼 2Cr13,heat resisting steel
填料 Packing 柔性石墨Soft graphite
主要零件材料 Material for main parts
公稱通徑 Nominal eiameter DIM (mm) BG(Q/D)F3H/Y-1~6C.P.V* DG(6/9)43H/Y-1-6C.P.V 電動裝置型號 electric actuator type
L D1 D Z-Φd H HO A B
50 108 110 140 4-14 75 493 350 245 DKJ 210
65 112 130 160 4-14 80 505 350 245
80 114 150 190 4-18 90 523 350 245
100 127 170 210 4-18 100 543 350 245
125 140 200 240 8-18 123 744 470 245
150 140 225 265 8-18 138 769 470 245
200 152 280 320 8-18 168 829 470 245
250 165 335 375 12-18 193 879 470 245
300 178 395 440 12-22 228 1005 588 300 DKJ 310
350 190 445 490 12-22 253 1055 588 300
400 216 495 540 16-22 293 1235 630 365 DLK-410
450 222 550 595 16-22 320 1287 630 365
500 229 600 645 20-22 345 1337 630 365
600 267 705 755 20-26 550 1836 740 424 DKJ-510
700 292 810 860 24-26 600 1936 740 424
800 318 920 975 24-30 655 2041 740 424
900 330 1020 1075 24-30 727 2187 740 424
1000 410 1120 1175 28-30 775 2285 740 424
1200 470 1340 1405 32-33 955 2629 740 424
1400 530 1560 1630 36-36 1055 2830 740 424
1600 600 1760 1830 40-36 1060 2850 880   DKJ-610
1800 670 1970 2045 44-39 1125 2955 880
2000 760 2180 2265 48-42 1235 3195 880

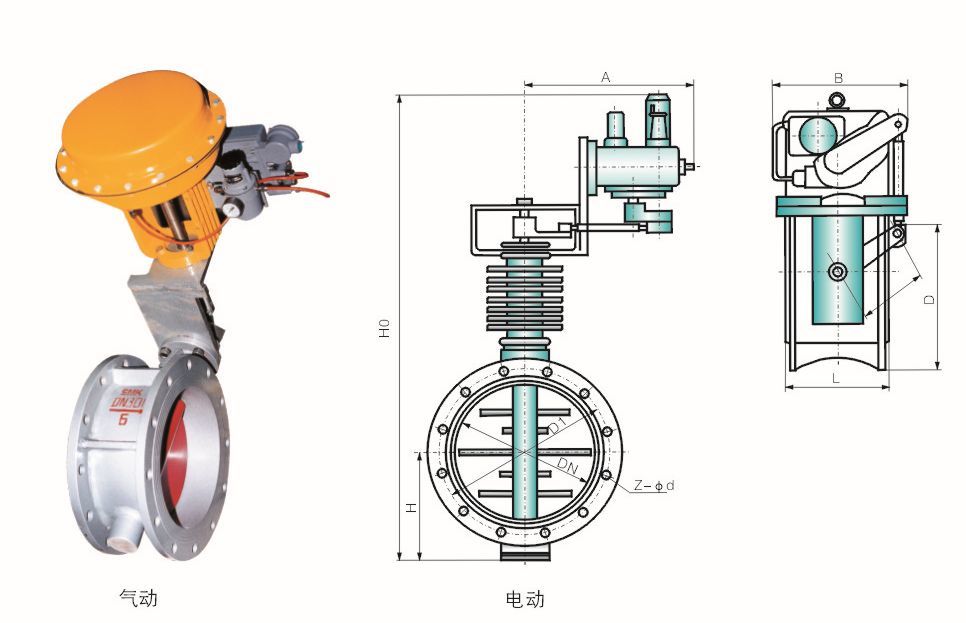

主要外形及連接尺寸 main external and connecting dimensions 6000(M/J)型-1/6
公稱通徑 Nominal eiameter DIM (mm) BG(Q/D)F3H/Y-10~16C.P.V* DG(6/9)43H/Y-10~16C.P.V Wt/Kgs
L D1 D Z-Φd H HO A B
50 108 125 165 4-18 112 700 470 245 64
65 112 145 185 4-18 115 720 470 245 71
80 114 160 200 8-18 130 825 510 300 97
100 127 180 220 8-18 140 855 510 300 125
125 140 210 250 8-18 165 1025 680 365 185
150 140 240 285 8-22 175 1055 680 365 201
200 152 295 340 12-22 210 1300 840 424 305
250 165 355 405 12-26 243 1440 840 424 365
300 178 410 460 12-26 283 1520 995 476 435
350 190 470 520 16-26 310 1600 995 476 515
400 216 525 580 16-30 340 1600 995 476 585
450 222 585 640 20-30 380 1800 1200 560 890
500 229 650 715 20-33 410 1860 1200 560 1000
600 267 770 840 20-36 470 2000 1200 560 1180
主要外形及連接尺寸 main external and connecting dimensions 6000(M/J)型-1/6
