電動百葉式調節蝶閥

蝶閥是一種結構簡單、操作方便、性能可靠的閥門，主要由閥體、蝶板和傳動機構組成。蝶板繞閥體中心軸線旋轉，實現啟閉或調節管道中的介質流量。蝶閥具有體積小、重量輕、啟閉迅速、流阻小等優點，廣泛應用于石油化工、電力、冶金、水處理等各個領域。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

關鍵詞：

產品詳細

電動百葉式調節蝶閥/Electric shutter type adjusting butterfly valve

性能規范/Performance specification

公稱壓力 Nominal diameter(PNl 0.005MPa
適用溫度 Applicable temperature℃) -30-350℃
適用介質 Applicable motium 粉塵、含塵氣體 Power dust,dust-contained qas
泄漏量leakage ≤3%
閥門幵啟時間on-off time 25 秒
輸入信號(直流）Input singa(DC) II 型0~10mA; III 型4~20mA
公稱壓力 Nominal diameter(PNl 0.005MPa
輸入通道Input path 3 個
輸入電阻Input resistance II 型200Ω; III 型250Ω
電源電壓Power voltage 200V (+20V/-20V) ;50Hz
介質流速 Medium flow rate ≤25m/s

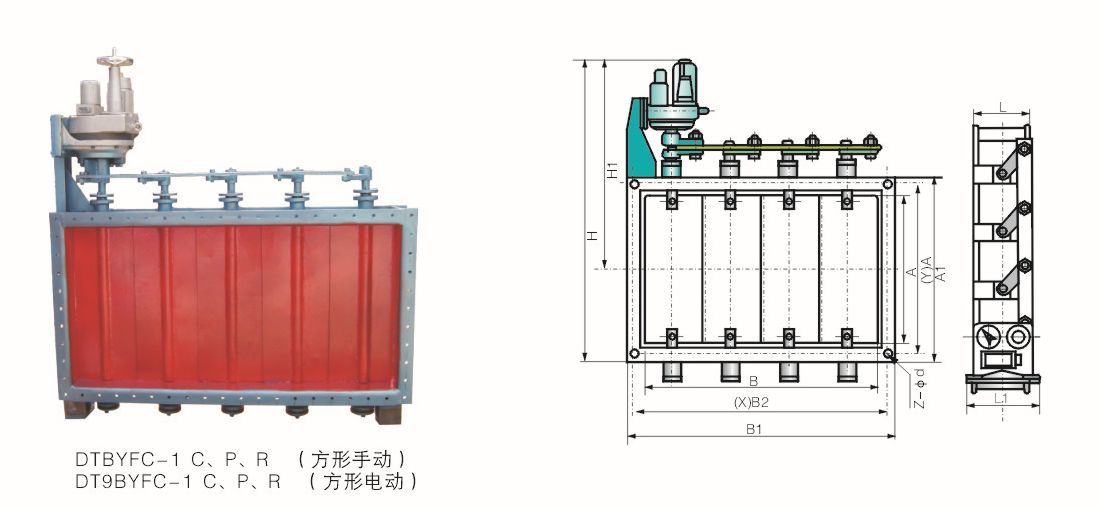

Ax B A1 xB1 A2xB2 L L1 H1 H b Z-Φd X Y 軸線 Axis 執行器 Executor Wt/kgs
320x180 375x 105 400x240 180 245 580 735 8 16-14 5 3 2 DKJ-210 184
320x250 375x295 400x330 180 245 625 825 8 16-14 5 3 2 DKJ-210 198
400x200 455x255 500x330 200 245 610 805 8 16-18 5 3 2 DKJ-210 215
400x320 455x375 500x420 200 245 870 915 8 16-18 5 3 2 DKJ-210 263
500x200 555x255 600x300 220 245 610 805 8 16-18 5 3 3 DKJ-210 272
500x400 555x455 600x500 220 245 670 915 8 20-18 5 3 3 DKJ-210 292
630x320 685x375 730x420 220 245 610 805 10 20-18 7 5 3 DKJ-210 322
630x400 685x455 730x500 220 245 710 995 10 24-18 7 3 3 DKJ-210 354
800x400 855x455 900x500 240 300 670 945 10 24-18 7 5 4 DKJ-310 443
800x630 855x685 900x730 240 300 710 995 10 28-18 7 7 4 DKJ-310 590
1000x500 1070x570 1130x830 260 300 790 1075 10 24-23 7 5 4 DKJ-310 640
1000x800 1070x870 1130x930 260 300 905 1270 10 28-23 7 7 4 DKJ-310 770
1250x630 1320x700 1380x760 280 300 1005 1505 10 32-23 9 7 5 DKJ-310 790
1250x1000 1320 x 1320 1380 x 1130 280 300 1105 1705 10 32-23 9 7 5 DKJ-410 920
1400x800 1470x 1070 1530x930 300 385 1075 1575 10 36-23 11 7 5 DKJ-410 940
1400x1250 1470x 1320 1530 x 1380 300 385 1300 2025 10 40-23 11 9 5 DKJ-410 1240
1600x1000 1670x 1470 1 730 x 1130 320 385 1175 1775 10 36-23 11 7 5 DKJ-410 1540
1600x1250 1670x1070 1 730 x 1380 320 385 1300 2025 10 40-23 11 9 5 DKJ-410 1680
1800x1250 1870 x 1320 1930 x 1380 340 420 1450 2175 10 44-23 13 9 6 DKJ-510 1846
1800x1400 1870 x 1320 1930 x 1530 340 420 1525 2325 10 48-23 13 1 6 DKJ-510 1953
2000x1250 2070x 1470 2130x 1380 360 420 1450 2175 10 48-23 15 9 6 DKJ-510 2170
2000x1800 2070x 1320 2130x 1730 360 420 1620 2520 12 52-23 15 11 6 DKJ-510 2392
2500x1800 2570x 1670 2630 x 1730 420 450 1695 2595 12 56-23 17 11 8 DKJ-610A 2740
2500x2000 2570x 1870 2630x2130 420 450 1895 2995 12 64-23 17 15 8 DKJ-610A 2801
2800x2500 2870x2070 2930x2630 440 450 2145 3195 12 72-23 19 17 8 DKJ-610A 3118
3200x2800 3270x2570 3330x2930 480 480 2325 3825 12 80-23 21 19 10 DKJ-610 3535
3600x3200 3670x3270 3730x3330 520 480 2525 4225 12 88-23 23 21 10 DKJ-610 4018
4000x3600 4070x4670 4230x4730 560 480 2725 4825 12 100-23 27 23 10 DKJ-610 4532
主要外形及連接尺寸/Man external and connecting dimensions

性能規范/Performance specification

公稱壓力 Nominal diameter(PNl 0.005MPa
適用溫度 Applicable temperature(℃)) -30~350℃
適用介質 Applicable motium 粉塵、含塵氣體 Power dust,dust-contained gas
泄漏量leakage ≤3%
閥門開啟時間On-off time 25 秒
輸入信號(直流）Input singa(DC) II 型0~10mA; III 型4~20mA
公稱壓力 Nominal diameter(PNl 0.005MPa
輸入通道Input path 3 個
輸入電阻Input resistance II型200Ω;III型250Ω
電源電壓Power voltage 200V(+20V/-20V) 50Hz
介質流速 Medium flow rate ≤25m/s

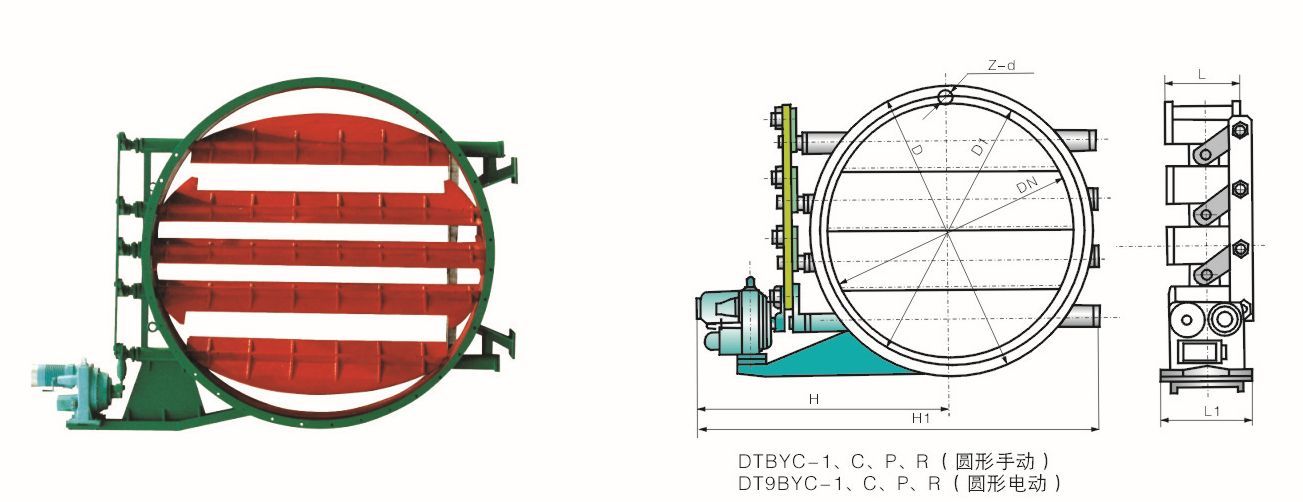

DN D1 D L Z-Φd 風機型號Type H DBD-0.5 SBD-0.5
280 306 324 160 8-Φ10 4-72 524 DKJ-210 S-01
300 350 367 180 16-Φ7 567
360 394 416 16-Φ7 616
450 490 512 16-Φ10 712
500 550 572 772
600 650 676 200 876
180 205 230 160 8-Φ7 9-19
9 26		 435
200 225 250 455
224 254 284 462
250 281 310 8-Φ10 498
280 320 360 523
315 355 395 180 600
355 395 435 640
400 450 500 8-Φ12 705
450 500 550 750
500 560 620 12-Φ12 820
560 620 680 200 900
630 690 750 950
710 770 830 16-Φ12 1030
800 860 920 220 9-26 1120 DKJ-310 S-02
900 970 1040 16-Φ15 1240
1000 1065 1110 260 4-72Y5-48 1310
1100 1170 1220 20-Φ15 1420
1120 1190 1250 280 24-Φ15 Y5-48
G4-73-11
Y4-73-11		 450 DKJ-410 S-03
1200 1270 1330 1530
1400 1420 1520 320 1720
1600 1660 1700 28-Φ15 1900 DKJ-510 S-04
1800 1860 1900 420 210
2000 2070 2140 32-Φ15 2240
2200 2260 2300 450 36-Φ15 2500 DKJ-610 S-05
2500 2560 2600 2800
2800 2860 2900 500 3100
主要外形及連接尺寸/Man external and connecting dimensions
