承插焊三片式全徑球閥

球閥是一種結構簡單、操作方便、性能可靠的閥門，主要由閥體、球體和傳動機構組成。球體繞閥體中心軸線旋轉，實現啟閉或調節管道中的介質流量。球閥具有體積小、重量輕、啟閉迅速、流阻小等優點，廣泛應用于石油化工、電力、冶金、水處理等各個領域。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細

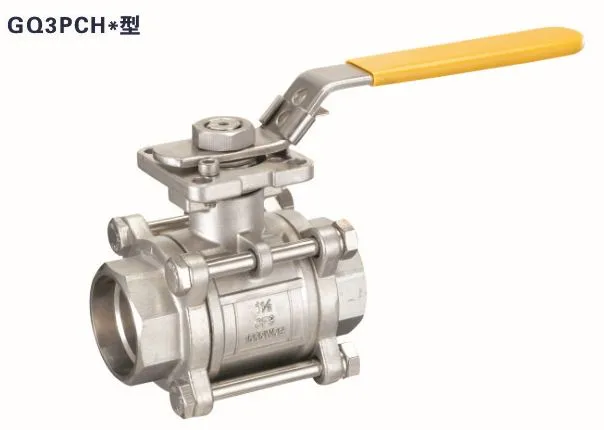

承插焊三片式全徑球閥

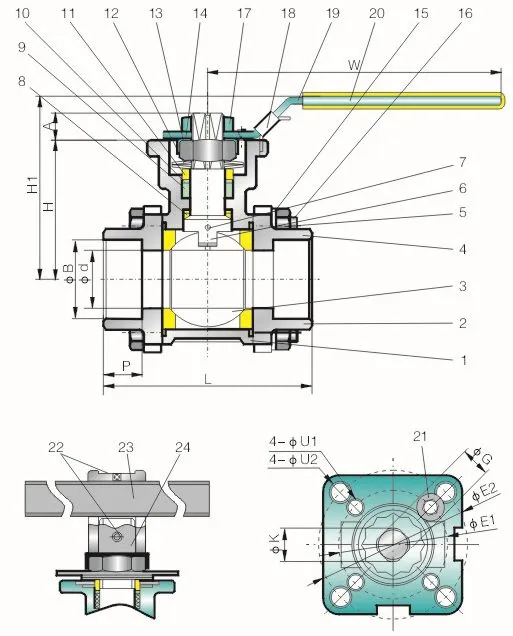

序號 零件名稱 材質
1 閥體 CF8M CF8 WCB
2 閥蓋 CF8M CF8 WCB
3 球體 316 304
4 閥座 PTFE PPL
5 螺母 A193-B8 A193-B7
6 閥桿 316 304 2Cr13
7 防靜電裝置 304
8 止推墊片 PTFE
9 填料 PTFE
10 過渡墊片 增強聚四氟乙烯、柔性石墨
11 填料壓環 304
12 蝶簧 304
13 螺母 304
14 防松蓋 304
15 彈墊 304
16 螺栓螺母 304
17 手柄螺母 304
18 限位片 304
19 手柄 304
20 手柄套 塑料
21 定位螺栓 304
22 鎖緊螺絲 304
23 手柄 304
24 扳頭 CF8
主要零件及材質

產品特征

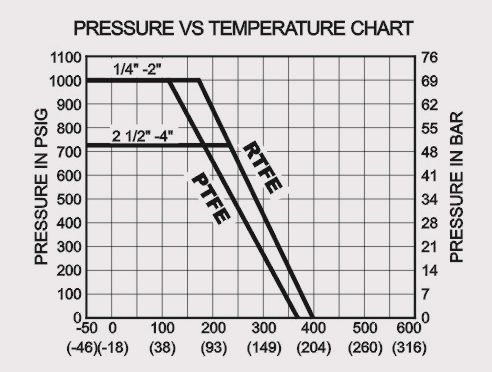

  • 公稱壓力：1000WOG(Class400),PN64 2000WOG (Class 800),PN130
  • 適用溫度范圍：-20~232℃~350℃
  • 適用介質：水、油、氣及某些腐蝕性液體(W.O.G).
  • 承插焊標準(SW): GB 12224 • ANSI B 16 • 25
Class DN(in) OD L OE OB OC T f N-Oh H H1 W M P A1 B1 A2 B2
Class 150 1/2" 13 108 89 60.5 35 11.5 1.6 4-16 48.0 79 135 9.0 9.0 6.0 6.0 36.0 42.0
3/4" 19 117 98 70 43 11.5 1.6 4-16 53.0 84 135 9.0 9.0 6.0 6.0 36.0 42.0
T 25 127 108 79.5 51 12 1.6 4-16 64.0 95 170 11.0 11.0 6.0 7.0 42.0 50.0
1-1/4" 32 140 117 89 64 13 1.6 4-16 71.0 103 170 11.0 11.0 6.0 7.0 42.0 50.0
1-1/2" 38 165 127 98.5 73 15 1.6 4-16 76.0 111 200 14.0 14.0 7.0 9.0 50.0 70.0
2" 51 178 152 120.5 92 16 1.6 4-19 85.0 120 200 14.0 14.0 7.0 9.0 50.0 70.0
2-1/2" 64 190 178 139.5 105 18 1.6 4-19 104.0 153 300 17.0 17.0 9.0 11.0 70.0 102.0
3" 76 203 190 152.5 127 19 1.6 4-19 114.0 163 300 17.0 17.0 9.0 11.0 70.0 102.0
4" 102 229 229 190.5 157 24 1.6 8-19 140.0 182 400 22.0 22.0 non 11.0 non 102.0
5" 127 356 254 216 186 24 1.6 8-22 183.0 260 500 27.0 27.0 14.0 non 125.0 non
6" 152 394 279 241.5 216 26 1.6 8-22 202.0 280 800 27.0 27.0 14.0 non 125.0 non
8" 203 457 343 298.5 270 29 1.6 8-22 253.0 ─ 1100 27.0 27.0 14.0 non 125.0 non
Class 300 1/2" 13 140 95 66.5 35 15 1.6 4-16 48.0 79 135 9.0 9.0 6.0 6.0 36.0 42.0
3/4" 19 152 117 82.5 43 16 1.6 4-19 53.0 84 135 9.0 9.0 6.0 6.0 36.0 42.0
T 25 165 124 89 51 18 1.6 4-19 64.0 95 170 11.0 11.0 6.0 7.0 42.0 50.0
1-1/4" 32 178 133 98.5 64 19 1.6 4-19 71.0 103 170 11.0 11.0 6.0 7.0 42.0 50.0
1-1/2" 38 190 156 114.5 73 21 1.6 4-22 76.0 111 200 14.0 14.0 7.0 9.0 50.0 70.0
2" 51 216 165 127 92 23 1.6 8-19 85.0 120 200 14.0 14.0 7.0 9.0 50.0 70.0
2-1/2" 64 241 190 149 105 26 1.6 8-22 104.0 153 300 17.0 17.0 9.0 11.0 70.0 102.0
3" 76 283 210 168.5 127 29 1.6 8-22 114.0 163 300 17.0 17.0 9.0 11.0 70.0 102.0
4" 102 305 254 200 157 32 1.6 8-22 140.0 182 400 22.0 22.0 non 11.0 non 102.0
5" 127 381 279 235 186 35 1.6 8-22 183.0 260 500 27.0 27.0 14.0 non 125.0 non
6n 152 403 318 270 216 37 1.6 12-22 202.0 280 800 27.0 27.0 14.0 non 125.0 non
8" 203 502 381 330 270 42 1.6 12-25 253.0 ─ 1100 27.0 27.0 14.0 non 125.0 non
ANSI系列主要外型及連接尺寸表
