平板閘閥Flat-plate gate valve

產品采用標準/Technical specification

設計依據 Design reference GB API
設計標準 Design standard JB/T5298 API 6D ASME B 16.34
結構長度 法蘭 Flanged GB/T 12221 JB/T 5298 API 6D
Structural length 焊接 Welded connection GB/T15188.1 ASME B16.10
連接法蘭Flanged ends GB/T 9113 JB/T79 ASME B16.5 MSSSP44
對焊端Butt-welding ends GB/T 12224 ASME B16.25
試驗和檢驗Test & inspection JB/T9092 API 6D API 598

注：閥門連接法蘭尺寸可根據用戶要求設計制造。 Note: The sizes of valve connecting flange can be designed according to customers'requirement.

產品性能規范/Products performance specification

壓力等級 Pressure 常溫試驗壓力(MPa) Testing pressure at constant temperature (Mpa) 適用溫度 Applicable temperature 適用介質 Applicable medium
殼體試驗 The shell testing 左密封 The left sealing 右密封 Right sealing 低壓氣密封 Low pressure air tightness 普通型 Ordinary type 抗硫型 Antisulphur type
公稱壓力 (MPa) Nominal rating pressure (PN) 1.6 2.4 1.76 1.76 0.6 -29~800℃ 或按用戶要求 -29~800℃ or upon the user requirement 石油、天然氣、煙氣、 煤氣、水等介質
Petroleum, natural gas,water etc.non-corrosive media		 含H2S、Co2的石油、天 然氣、水等腐蝕性介質
Petroleum,natural gas, water etc,containing H2S C02 corrosive media
2.5 3.75 2.75 2.75 0.6
4.0 6.0 4.4 4.4 0.6
6.4 9.6 7.04 7.04 0.6
10.0 15.0 11.0 11.0 0.6
16.0 24.0 17.6 17.6 0.6
磅級(Lb) Pound grade (Class) 150 3.0 2.2 2.2 0.6
300 7.5 5.5 5.5 0.6
600 15.0 11.0 11.0 0.6
900 22.5 17.5 17.5 0.6
基本型號Serial models SW(K)Z543WF、SW(K)Z543WY、SW(K)Z543WD、SW(K)Z544WF、SW(K)Z544WY、SW(K)Z544WD
SW(K)Z643WF、SW(K)Z643WY、SW(K)Z643WD、SW(K)Z644WF、SW(K)Z644WY、SW(K)Z644WD
SW(K)Z943WF、SW(K)Z943WY、SW(K)Z943WD、SW(K)Z944WF、SW(K)Z944WY、SW(K)Z944WD
SW(K)Z43WF、SW(K)Z43WY、SW(K)Z43WD、SW(K)Z44WF、SW(K)Z44WY、SW(K)Z44WD
壓力等級范圍 Pressure grade range PN1.6- 15.0MPa Class150~900
通徑范圍 Drift diameter range DN25-1000mm 1"~40"
驅動方式 Driving manner 手輪驅動 Hand wheel driving 齒輪動、氣動、液動、電動 Gear driving, air-operating, hydrodynamic driving and electric driving
適用范圍 Class150~300 (PN1.6-4.0) Class400(PN6.4) Class600 ~900 (PN10.0- 15.0) Class150~900
Scope of application 1"~40"(DN25-1000mm) 1"~28"(DN25-700mm) 1" ~ 12"(DN25-300mm) 1"~40"(DN25- 1000mm)

注：本公司可根據用戶要求提供產品。 Notes: Our company can provide products at customres'request.

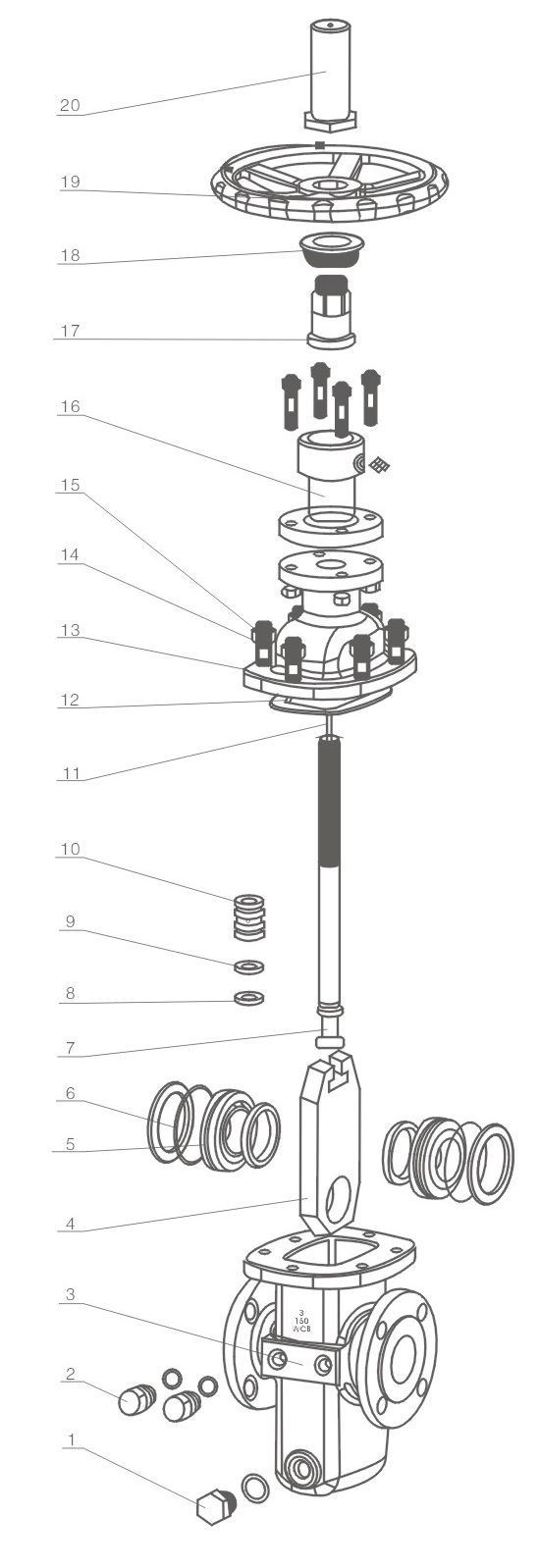

主要零件材料/Major parts material form

序號NO. 零件名稱 Accessory name 材料 Material
普通型 Ordinary type 抗硫型 Antisulphur type
GB ASTM GB ASTM
1 排污堵頭 Blowdown stops 25+Zn A105+Zn 1Cr18Ni9 A276-304
2 注脂接頭 Grease injection joint 25+Zn A105+Zn 25+Zn A105+Zn
3 閥體Body WCB A216-WCB WCB A216-WCB
4 閘板 Gate disc 16Mn+ENP A105+ENP 1Cr18Ni9 A276-304
5 閥座Seat 16Mn+PTFE A105+PTFE 1Cr18Ni9+PTFE A276-304+PTFE
6 O形圈O-Ring NBR NBR FPM FPM
7 閥桿Stem 2Cr13 A276-420 1Cr18Ni9 A276-304
8 填料座 Packing seat 2Cr13 A276-420 2Cr13 A276-420
9 Y型圈"Y" ring NBR NBR FPM FPM
10 密封套 Sealing shroud 2Cr13 A276-420 2Cr13 A276-420
11 指示桿 Indicating stem 1Cr18Ni9 A276-304 1Cr18Ni9 A276-304
12 墊片Gasket 柔性石墨+lCr18Ni9 Graphite+1Cr18Ni9 柔性石墨+304 Graphite+304 柔性石墨+1CM8NI9 Graphite+1Cr18Ni9 柔性石墨+304 Graphite+304
13 閥蓋Bonnet WCB A216-WC B WCB A216-WC B
14 螺柱Stud 35CrMoA A193-B7 35CrMoA A193-B7
15 螺母Nut 45 A194-2H 45 A194-2H
16 支架Yoke WCB A216-WC B WCB A216-WC B
17 閥桿螺母Stem nut ZQA19-4 C95500 ZQA19-4 C95500
18 壓蓋Gland 25 A105 25 A105
19 手輪 Hand wheel 25 A536-60-40-18 25 A536-60-40-18
20 指示罩 Indicating cover 25 A105 25 A105

注：閥門主要零部件材質可根據實際工況條件或用戶特殊要求設計選用。 Notes: The major parts of the valves can be designed and selected according to actual work condition or customers' specific requirement.

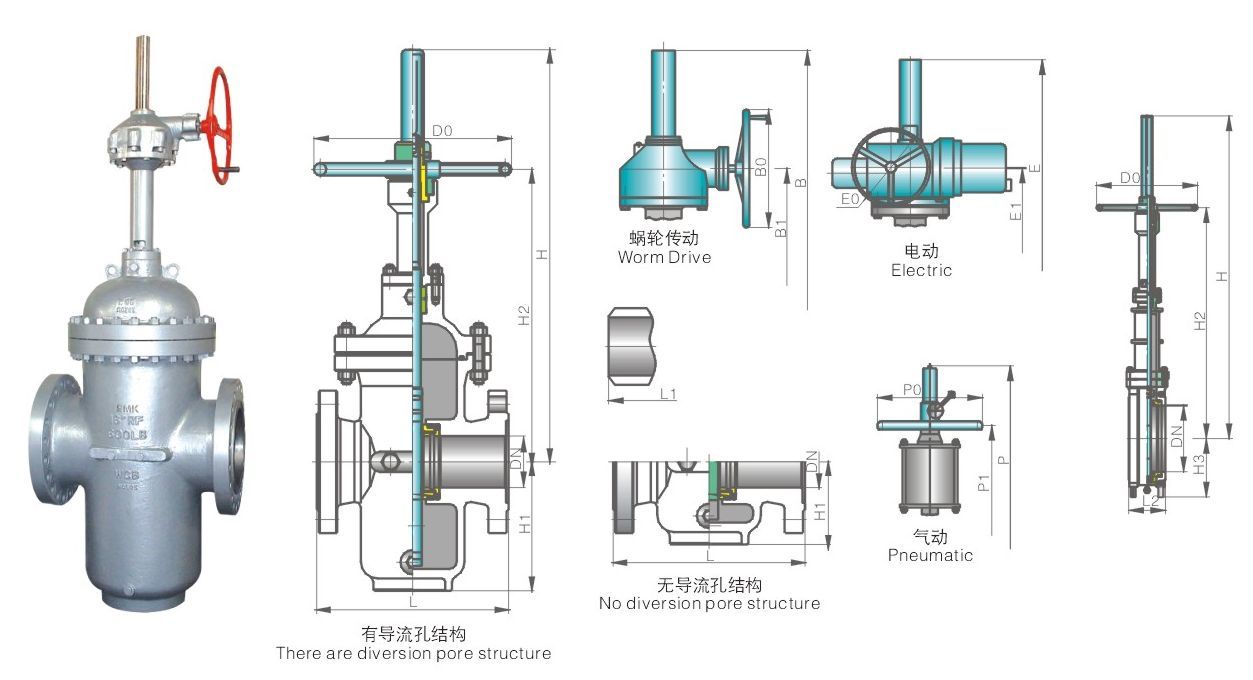

主要外形尺寸及重量/Main size of outside & weight

型號 Model: KZ5(6、9)4(6)3(4)W(P)(F、Y、D)PN1_6、2.5MPa(Class150)、KGW(O、D)F(H)3(4)W(P)(F、Y、D)*、PN1.6、2.5MPa(Class150)

DN(mm) NPS(in) 法蘭 Flange 對焊 Butt welding 輕型 Light- duty 手動 Hand-operated 齒動 Geared driving 齒動裝置 Geared driving 氣動液動 Air-operating and Fluid driving 電動 Electric driving device 電動裝置 Electric driving device 無導流孔 Non-diversion hole type 有導流孔 Diversion hole type
L L1 L2 H H2 DO B B1 B0 P P1 P0 E E1 E0 H3 H1
25 1 127 127 ─ 360 250 180 ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ 60 85
32 1 1/4 140 140 ─ 375 260 180 ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ 71 103
40 1 1/2 165 165 ─ 410 290 250 ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ 75 115
50 2 178 216 ─ 450 315 250 ─ ─ ─ ─ 525 430 250 ─ ─ ─ ─ 85 122
65 21/2 190 241 ─ 550 420 300 ─ ─ ─ ─ 648 560 300 ─ ─ ─ ─ 91 154
80 3 203 283 ─ 610 428 300 ─ ─ ─ ─ 730 630 300 ─ ─ ─ ─ 109 169
100 4 229 305 150 700 494 300 770 650 310 BA-0 850 720 300 912 790 200 SMC-04 121 193
150 6 267 403 150 895 625 350 965 800 310 BA-0 1120 920 350 1107 920 500 SMC-03 178 283
200 8 292 419 180 1130 784 350 1200 960 310 BA-0 1430 1160 350 1390 1120 500 SMC-03 211 352
250 10 330 457 180 1290 937 400 1360 1080 310 BA-0 1665 1380 400 1550 1250 500 SMC-03 215 440
300 12 356 502 200 1480 1080 450 1560 1200 310 BA-0 1930 1550 450 1740 1400 305 SMC-00 245 514
350 14 381 572 200 1660 1283 500 1740 1350 460 BA-1 2185 1750 450 1913 1550 305 SMC-00 280 602
400 16 406 610 218 1850 1417 500 1930 1500 460 BA-1 2450 2000 500 2103 1620 305 SMC-00 310 678
450 18 432 660 218 2080 1489 600 2160 1680 460 BA-1 2755 2250 500 2365 1830 305 SMC-0 346 785
500 20 457 711 229 2300 1672 700 2420 1850 460 BA-1 3050 2450 600 2585 1980 305 SMC-0 363 855
600 24 508 813 248 2680 2012 800 2800 2120 460 BA-2 3580 2900 800 2990 2300 305 SMC-1 442 1045
700 28 610 914 286 3080 2250 800 3200 2450 460 BA-2 4130 3350 800 3390 2600 305 SMC-1 505 1190
800 32 660 965 286 3491 2550 1000 3640 2800 460 BA-2 ─ ─ ─ 3850 2980 305 SMC-1 560 1350
900 36 711 1016 ─ 3897 2850 1000 4050 3080 600 BA-3 ─ ─ ─ 4260 3200 458 SMC-2 610 1510
1000 40 811 ─ ─ 4317 3250 1200 4467 3400 600 BA-3 ─ ─ ─ 4677 3600 458 SMC-2 715 1715

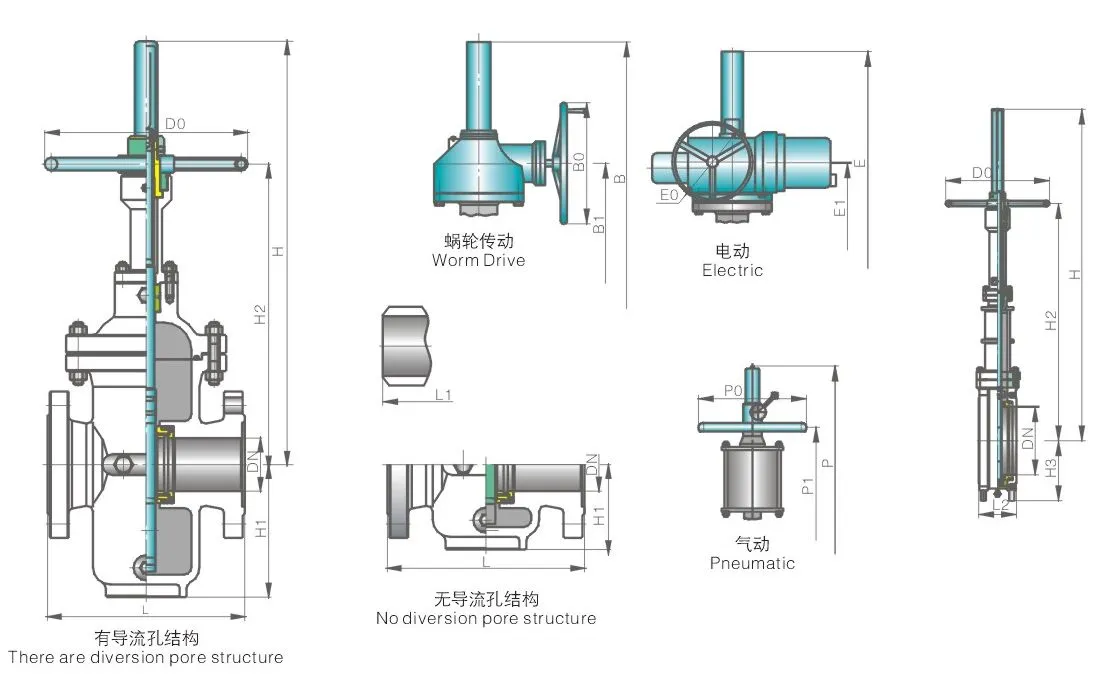

主要外形尺寸及重量/Main size of outside & weight

型號 Model: KZ5(6、9)4(6)3(4)W(P)(F、Y、D)PN4.0、5_0MPa(Class300)、KGW(O、D)F(H)3(4)W(P)(F、Y、D)*、PN4.0、5.0MPa(Class300)

DN(mm) NPS(in) 法蘭Flange 對焊 Butt welding 輕型 Light- duty 手動 Hand-operated 齒動 Geared driving 齒動裝置 Geared driving 氣動液動 Air-operating and Fluid driving 電動 Electric driving device 電動裝S Electric driving device 無導流孔 Non-diversion hole type 有導流孔 Diversion hole type
L
GB API L1 L2 H H2 DO B B1 B0 P P1 P0 E E1 E0 H3 H1
25 1 165 165 165 ─ 370 260 180 ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ 70 90
32 1¼ 178 178 178 ─ 385 270 180 ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ 80 115
40 1½ 190 190 190 ─ 420 300 250 ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ ─ 85 130
50 2 216 216 216 ─ 458 325 250 ─ ─ ─ ─ 533 435 200 ─ ─ ─ ─ 100 137
65 2½ 241 241 241 ─ 555 420 300 ─ ─ ─ ─ 653 565 200 ─ ─ ─ ─ 106 169
80 3 283 283 283 ─ 615 430 300 ─ ─ ─ ─ 735 635 250 ─ ─ ─ ─ 124 184
100 4 305 305 305 150 710 500 300 770 650 310 BA-0 860 730 250 912 790 200 SMC-04 146 218
150 6 403 403 403 150 900 625 350 965 800 310 BA-0 1125 925 350 1155 960 500 SMC-03 206 311
200 8 419 419 419 180 1135 790 350 1200 960 310 BA-0 1435 1165 350 1390 1120 305 SMC-00 241 382
250 10 457 457 457 180 1401 1040 400 1360 1090 310 BA-0 1776 1450 400 1543 1240 305 SMC-00 251 476
300 12 502 502 502 200 1580 1150 450 1560 1200 310 BA-1 2030 1620 450 1745 1400 305 SMC-0 281 545
350 14 572 762 762 200 ─ ─ ─ 1740 1350 460 BA-1 2305 1900 500 1945 1580 305 SMC-0 325 645
400 16 610 838 838 218 ─ ─ ─ 1930 1540 460 BA-1 2558 2100 600 2135 1640 305 SMC-0 360 728
450 18 660 914 914 218 ─ ─ ─ 2160 1700 460 BA-1 2835 2320 700 2385 1840 305 SMC-1 400 800
500 20 711 991 991 229 ─ ─ ─ 2420 1850 460 BA-2 3120 2510 800 2660 2050 305 SMC-1 430 930
600 24 787 1143 1143 248 ─ ─ ─ 2800 2120 460 BA-2 3670 2980 900 3010 2310 305 SMC-1 497 1100
700 28 914 1346 1346 286 ─ ─ ─ 3200 2460 460 BA-2 ─ ─ ─ 3480 2680 458 SMC-2 560 1260
800 32 965 1524 1524 286 ─ ─ ─ 3640 2800 460 BA-2 ─ ─ ─ 3890 3020 458 SMC-2 620 1420
900 36 1016 1727 1727 ─ ─ ─ ─ 4050 3080 600 BA-3 ─ ─ ─ 4260 3200 458 SMC-2 610 1510

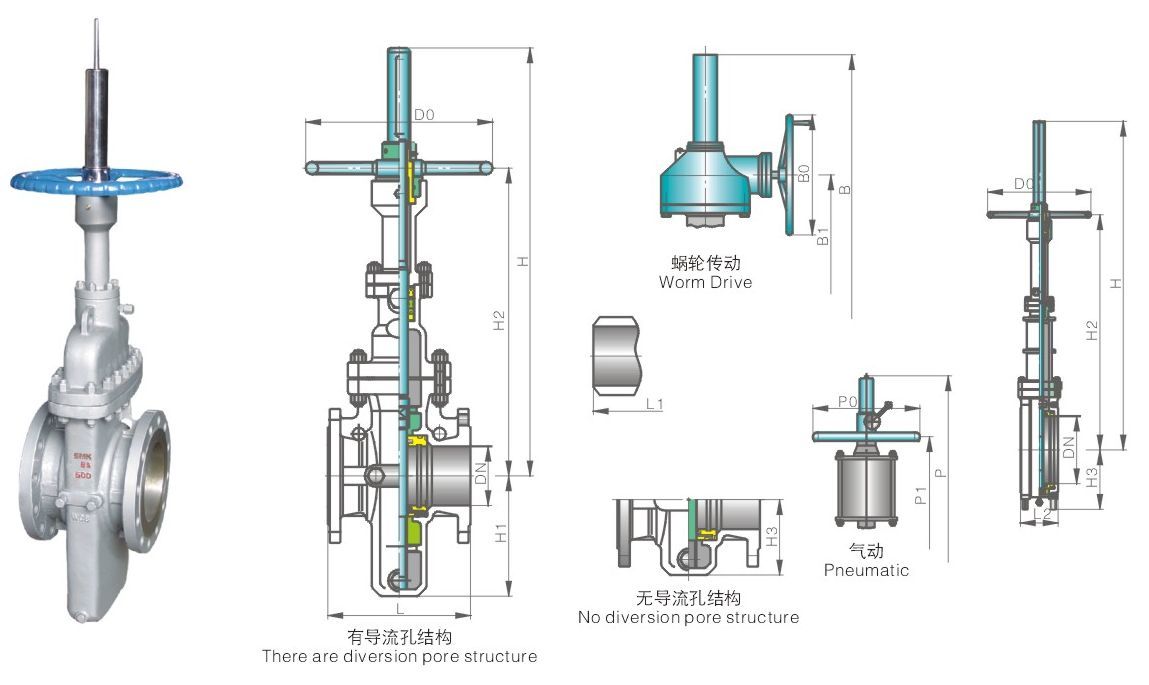

主要外形尺寸及重量/Main size of outside & weight

型號 Model: KZ5(6、9)4(6)3(4)W(P)(F、Y、D)PN6.4MPa(Class400)、KGW(O、D)F(H)3(4)W(P)(F、Y、D)*、PN6.4MPa(Class400)

DN (mm) NPS (in) 法蘭Flange L 對焊 Butt welding 手動 Hand-operated 齒動 Geared driving 齒動裝置 Geared driving 氣動液動 Air-operating and Fluid driving 電動 Electric driving device 電動裝賈 Electric driving device 無導流孔 Non-diversion hole type 有流孔 Diversion hole type
GB API L1 H H2 DO B B1 B0 P P1 P0 E E1 E0 H3 H1
50 2 216 292 292 458 325 300 505 430 310 BA-0 533 435 200 647 560 200 SMC-04 108 158
65 21/2 241 330 330 555 420 300 560 470 310 BA-0 653 565 200 702 610 200 SMC-04 125 190
80 3 283 356 356 615 430 350 610 510 310 BA-0 735 635 250 752 650 500 SMC-03 145 225
100 4 305 406 406 710 500 350 770 650 310 BA-0 860 730 250 912 790 500 SMC-03 165 255
150 6 403 495 495 900 625 400 965 800 310 BA-0 1125 925 350 1138 950 305 SMC-00 220 330
200 8 419 597 597 1135 790 500 1200 960 310 BA-0 1435 1165 350 1373 1100 305 SMC-00 280 410
250 10 457 673 673 1401 1040 500 1370 1090 460 BA-1 1776 1450 400 1575 1280 305 SMC-0 330 490
300 12 502 762 762 1580 1150 600 1560 1200 460 BA-1 2030 1620 450 1725 1390 305 SMC-0 380 570
350 14 762 826 826 ─ ─ ─ 1740 1350 460 BA-1 2305 1900 500 1930 1570 305 SMC-1 430 650
400 16 838 902 902 ─ ─ ─ 1970 1540 460 BA-2 2558 2100 600 2210 1700 305 SMC-1 480 735
450 18 914 978 978 ─ ─ ─ 2260 1700 460 BA-2 2835 2320 700 2500 1940 305 SMC-1 530 810
500 20 991 1054 1054 ─ ─ ─ 2420 1850 460 BA-2 3120 2510 800 2630 2020 458 SMC-2 580 905
600 24 1143 1232 1232 ─ ─ ─ 2800 2120 600 BA-3 ─ ─ ─ 3050 2350 458 SMC-2 670 1070
700 28 1346 1397 1397 ─ ─ ─ 3230 2460 600 BA-3 ─ ─ ─ 3480 2680 458 SMC-2 770 1230

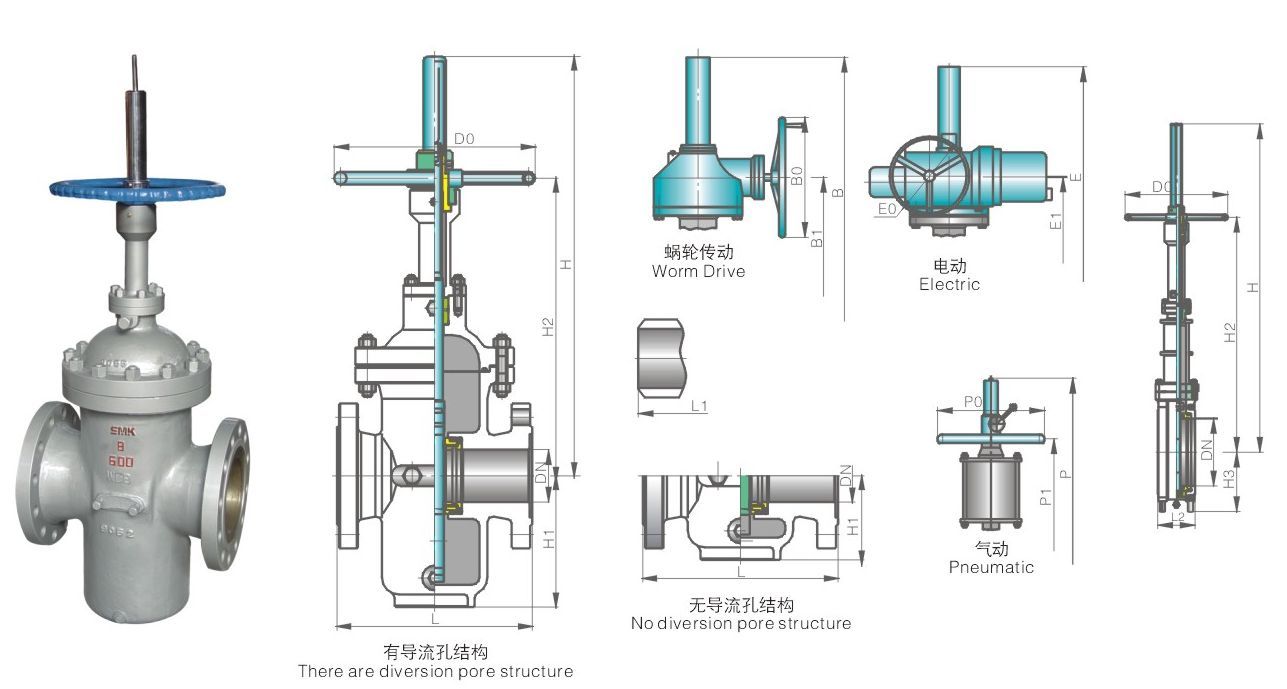

主要外形尺寸及重量/Main size of outside & weight

型號 Model: KZ5(6、9)4(6)3(4)W(P)(F、Y、D)PN10.0MPa(Class600)、KGW(O、D)F(H)3(4)W(P)(F、Y、D)*、PN10.0MPa(Class600)

DN(mm) NPS (in) 法蘭Flange 對焊 Butt welding 手動 Hand-operated 齒動 Geared driving 齒動裝置 Geared driving 氣動液動 Air-operating and Fluid driving 電動 Electric driving device 電動裝置 Electric driving device 無導流孔 Non-diver sion hole type 有導流孔 Diversion hole type
L
GB API L1 H H2 DO B B1 B0 P P1 P0 E E1 E0 H3 H1
50 2 250 292 292 468 335 300 505 430 310 BA-0 543 445 200 647 560 200 SMC-04 108 158
65 21/2 280 330 330 565 430 300 560 470 310 BA-0 663 570 200 702 610 200 SMC-04 125 190
80 3 310 356 356 625 440 350 610 510 310 BA-0 745 640 250 752 650 500 SMC-03 145 225
100 4 350 432 432 720 510 350 770 650 310 BA-0 870 740 250 950 820 500 SMC-03 165 255
150 6 450 559 559 910 630 400 965 800 310 BA-0 1135 930 350 1138 950 305 SMC-0 220 330
200 8 550 660 660 1145 800 500 1200 960 310 BA-1 1445 1170 350 1403 1130 305 SMC-0 280 410
250 10 650 787 787 1411 1050 500 1370 1090 460 BA-1 1786 1460 400 1575 1280 305 SMC-0 330 490
300 12 750 838 838 1590 1160 600 1560 1200 460 BA-1 2040 1630 450 1750 1410 305 SMC-1 380 570
350 14 850 889 889 ─ ─ ─ 1740 1350 460 BA-2 ─ ─ ─ 1930 1570 305 SMC-1 430 650
400 16 950 991 991 ─ ─ ─ 1970 1540 460 BA-2 ─ ─ ─ 2210 1700 305 SMC-1 480 735
450 18 1050 1092 1092 ─ ─ ─ 2260 1700 460 BA-2 ─ ─ ─ 2500 1940 458 SMC-2 530 810
500 20 1150 1194 1194 ─ ─ ─ 2420 1850 460 BA-2 ─ ─ ─ 2630 2020 458 SMC-2 580 905
