美標鑄鋼閘閥API Cast steel gate valve

產品采用標準/Technical specification

結構形式 Structural formation 栓接閥蓋明桿支架結構 Bolt-jointed bonnet outside stem yoke structure
驅動方式 Driving manner 手動、齒輪動、電動 Hand-operated,Gear-operated and Electric-driving
設計標準 Design standard API600、API6D
結構長度Face to face ASMEB16.10
連接法蘭Flanged ends ASMEB16.15
試驗和檢驗Test & inspection API6D、API 598、API600

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。
 Notes: The sizes of valve connecting flange and butt-welding terminas can be designed according to customer's requirement.

主要零件材料/Major parts material form

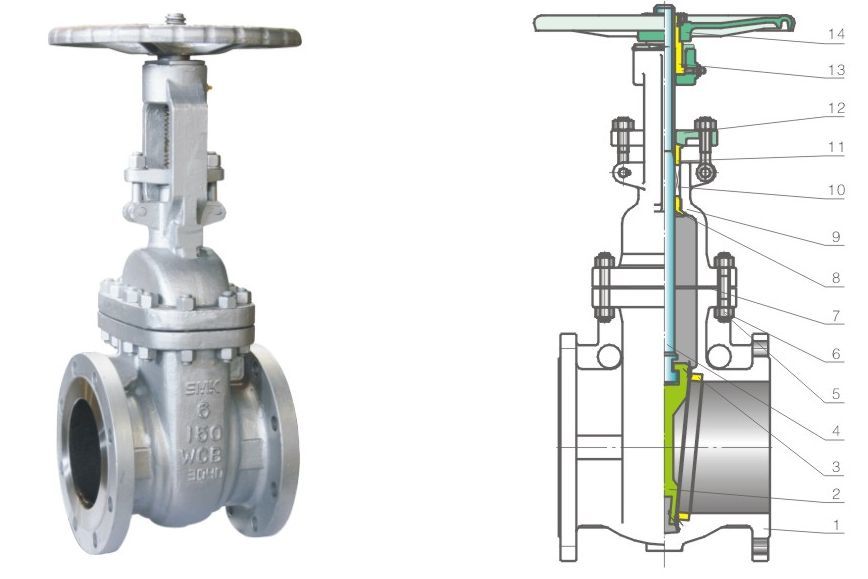

序號 No. 零件名稱Part name 材質 Material
1 閥體Body ASTMA216-WCB、ASTMA217-WC1、WC6、WC9、C5、ASTMA351-CF8、CF8M、CF8C、CF3、CF3M
2 閘板 Gate disc ASTMA216-WCB、ASTMA217-WC1、WC6、WC9、C5、ASTMA351-CF8、CF8M、CF8C、CF3、CF3M
3 閥座Seat ASTMA105、ASTMA182-F11、F22、F5、F9
4 閥桿Stem ASTMA182Gr.F6a、ASTMA182F22、ASTMA182-F304、F316、F321、F304L、F316L
5 雙頭螺柱Stud ASTMA193-B7、A320-B8、A193-B8M
6 六角螺母Six angle nuts ASTMA194-2H、A194-8、A194-8M
7 墊片Gasket 柔性石墨 + 不銹鋼 Graphite & stainless steel
8 上密封座Back seat ASTMA182Gr.F6a、ASTMA182F22、ASTMA182-F304、F316、F321、F304L、F316L
9 閥蓋Bonnet ASTMA216-WCB、ASTMA217-WC1、WC6、WC9、C5、ASTMA351-CF8、CF8M、CF8C、CF3、CF3M
10 填料 Packing 柔性石墨Graphite
11 填料壓套 Packing press-sleeve ASTMA182Gr.F6a、ASTMCHIA182-F304、F316、F321、F304L、F316L
12 填料壓蓋Packing gland ASTMA216-WCB、ASTMA351-CF8、CF8M、CF8C、CF3、CF3M
13 閥桿螺母Valve stem nut 銅合金 Copper alloy
14 手輪 Handwheel ASTM A47-32510

產品采用標準/Technical specification

結構形式 Structural formation 壓力密封閥蓋明桿支架結構 Pressure sealed bonnet outside stem yoke structure
驅動方式 Driving manner 手動、齒輪動、電動 Hand-operated,Gear-operated and Electric-driving
設計標準 Design standard API600、API6D
結構長度Face to face ASME B 16.10
連接法蘭Flanged ends ASME B16.15
試驗和檢驗Test & inspection API6D、API 598、API600

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。
 Notes: The sizes of valve connecting flange and butt-welding terminas can be designed according to customer's requirement.

主要零件材料/Major parts material form

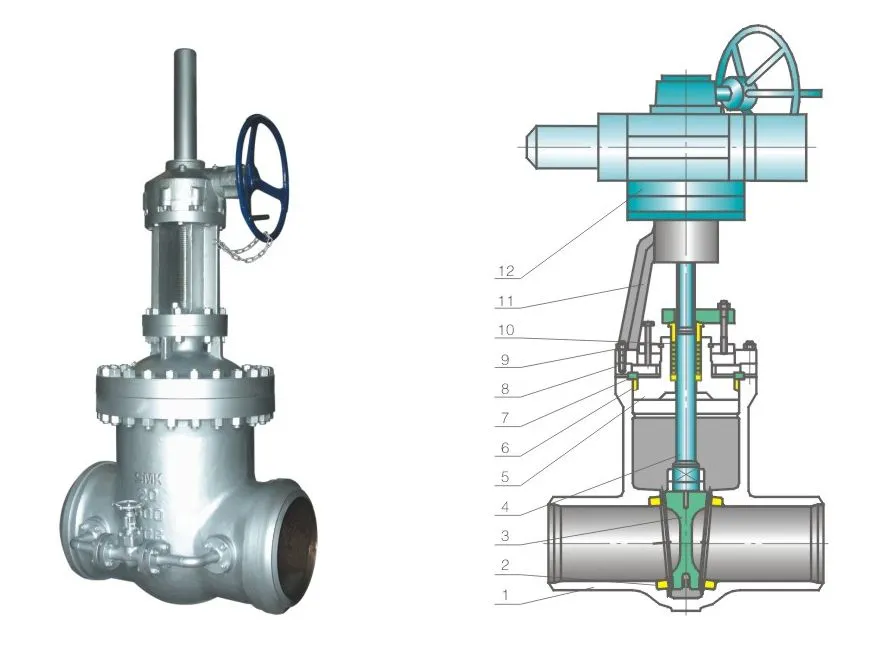

序號 No. 零件名稱Part name 材質 Material
1 閥體Body ASTMA216-WCB、ASTMA217-WC1、WC6、WC9、C5、ASTMA351-CF8、CF8M、CF8C、CF3、CF3M
2 閥座Seat ASTMA105、ASTMA182-F11、F22、F5、F9
3 閘板 Gate disc ASTMA216-WCBASTMA217-WC1、WC6、WC9、C5、ASTMA351-CF8、CF8M、CF8C、CF3、CF3M
4 閥桿Stem ASTMA182GrF6a、ASTMA182F22、ASTMA182-F304、F316、F321、F304L、F316L
5 閥蓋Bonnet ASTMA216-WCB、ASTMA217-WC1、WC6、WC9、C5、ASTMA351-CF8、CF8M、CF8C、CF3、CF3M
6 密封圈Seal ring 柔性石墨Graphite
7 四合環 Tetracyclic ring ASTM A182GrF6a、ASTM A182 F22
8 雙頭螺柱Stud ASTMA193-B7、A320-B8、A193-B8M
9 六角螺母Six angle nuts ASTMA194-2H、A194-8、A194-8M
10 填料 Packing 柔性石墨Graphite
11 支架Yoke ASTM A216-WCB、ASTM A351-CF8、CF8M、CF8C、CF3、CF3M
12 驅動裝賈 Driving device 電動 Electric driving

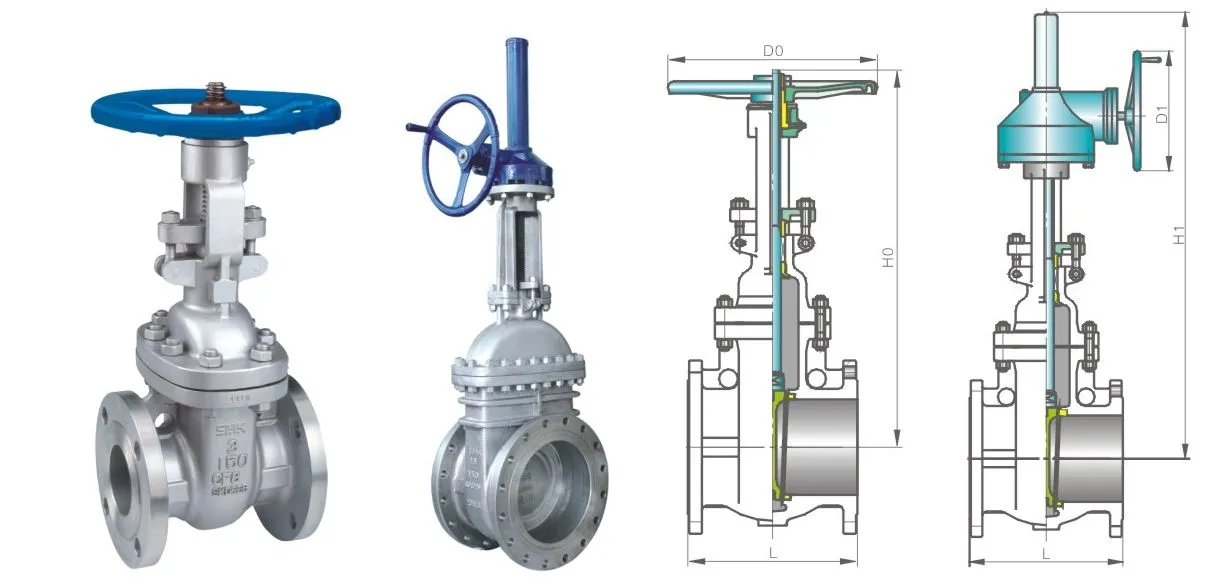

主要外形尺寸及重量/Main size of outside & weight

型號Model: Z41H、Z41Y、Z541H、Z541Y、Z941H、Z941Y、AGF1H、AGF1Y、AGWF1H、AGWF1Y、AGDF1H、AGDF1Y

傳動方式Driving 手動 Hand operated 齒輪動 Gear operated
  NPS(in) L HO DO 重量Weight(kg) H1 D1 齒輪裝置 Gear device 重量Weight(kg)
Class150 2 178 360 200 22 ─ ─ ─ ─
2½ 190 410 200 31 ─ ─ ─ ─
3 203 440 250 45 ─ ─ ─ ─
4 229 500 250 61 ─ ─ ─ ─
5 254 580 300 89 ─ ─ ─ ─
6 267 660 300 121 ─ ─ ─ ─
8 292 775 350 134 ─ ─ ─ ─
10 330 925 450 280 ─ ─ ─ ─
12 356 1100 500 321 ─ ─ ─ ─
14 381 1295 600 450 1651 310 BA-0 455
16 406 1435 600 605 1879 460 BA-1 645
18 432 1626 650 810 2184 460 BA-1 850
20 457 1829 650 880 2431 610 BA-2 950
24 508 2175 700 1490 2873 610 BA-2 1460
26 559 2235 750 1750 3086 610 BA-2 1830
28 610 2310 750 2010 3327 610 BA-2 2080
30 610 2695 800 2268 3606 610 BAA-3 2565
32 660 ─ ─ ─ 3708 610 BAA-3 3100
36 711 ─ ─ ─ 3924 610 BAA-3 3950
40 812 ─ ─ ─ 4318 610 BAA-3 4650
42 812 ─ ─ ─ 4546 610 BAA-3 5100
48 1066 ─ ─ ─ 5181 610 BAA-3 6500

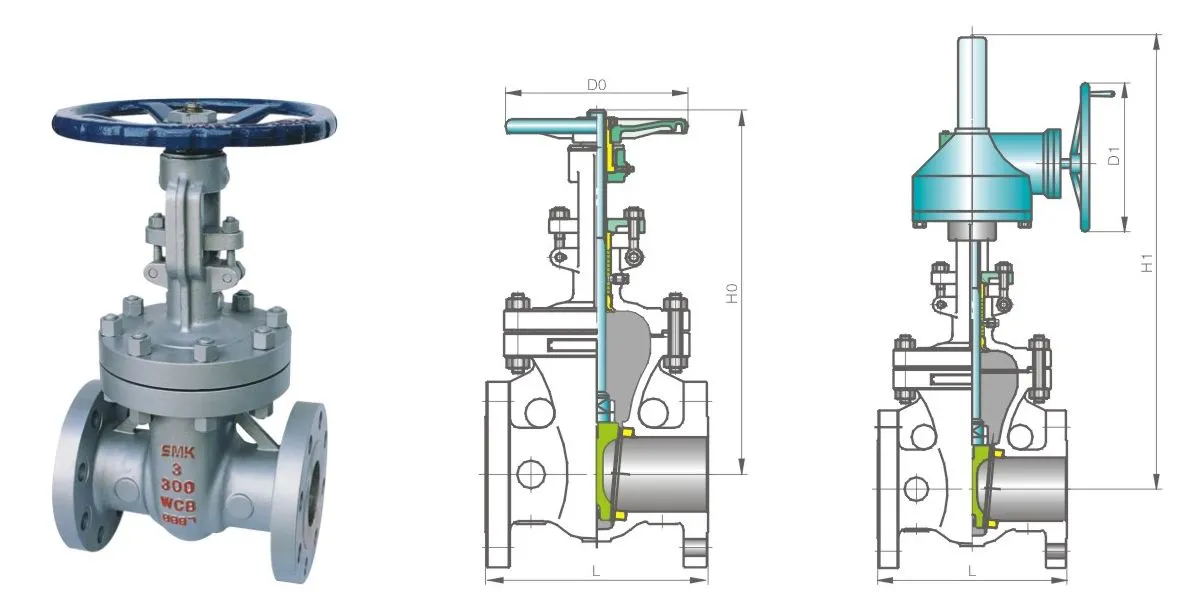

主要外形尺寸及重量/Main size of outside & weight

型號Model: Z41H、Z41Y、Z541H、Z541Y、Z941H、Z941Y、AGF1H*、AGF1Y*、AGWF1H*、AGWF1Y*、AGDF1H*、AGDF1Y*

傳動方式Driving 手動 Hand operated 齒輪動 Gear operated
  NPS(in) L HO DO 重量Weight(kg) H1 D1 齒輪裝置 Gear device 重量Weight(kg)
300 2 216 380 200 24 ─ ─ ─ ─
2½ 241 410 250 34 ─ ─ ─ ─
3 283 450 250 49 ─ ─ ─ ─
4 305 530 300 70 ─ ─ ─ ─
5 381 700 300 115 ─ ─ ─ ─
6 403 730 350 133 ─ ─ ─ ─
8 419 820 450 231 ─ ─ ─ ─
10 457 1010 500 329 ─ ─ ─ ─
12 502 1130 560 530 ─ ─ ─ ─
14 762 1489 600 730 1790 460 BA-1 850
16 838 1580 650 930 1968 460 BA-1 1105
18 914 2017 700 1250 2273 610 BA-2 1300
20 991 2228 700 1520 2482 610 BA-2 1625
24 1143 2650 750 2340 3054 610 BA-2 2800
26 1245 ─ ─ ─ 3219 610 BA-2 3100
28 1346 ─ ─ ─ 3378 610 BAA-3 3600
30 1397 ─ ─ 3530 610 BAA-3 4200
32 1524 ─ ─ ─ 3695 610 BAA-3 4850
36 1727 ─ ─ ─ 3987 610 BAA-3 5900
40 1955 ─ ─ ─ 4445 610 BAA-3 8100
42 2032 ─ ─ ─ 4699 610 BAA-3 9750
48 2966 ─ ─ ─ 5435 610 BAA-3 13050

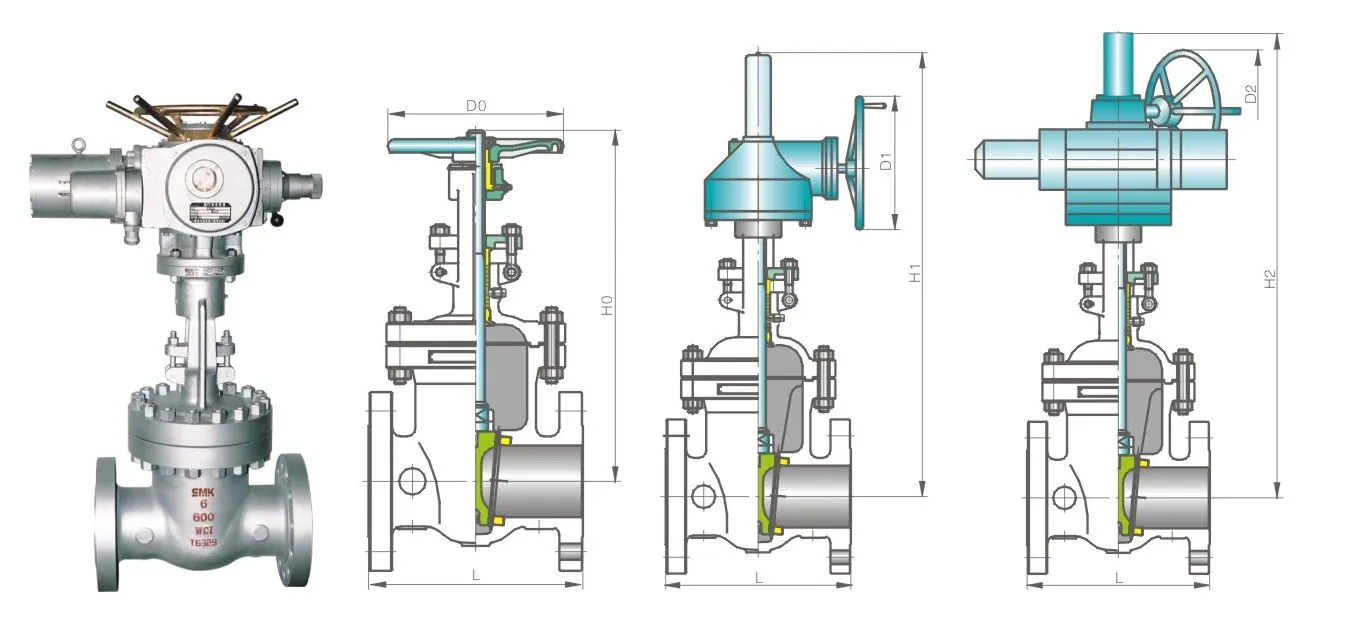

主要外形尺寸及重量/Main size of outside & weight

型號Model: Z41H、Z41Y、Z541H、Z541Y、Z941H、Z941Y、AGF1H*、AGF1Y*、AGWF1H*、AGWF1Y*、AGDF1H*、AGDF1Y*

傳動方式Driving 手動 Hand operated 齒輪動 Gear operated 電動 Electric driving
Class NPS(in) L HO DO 重量Weight(kg) H1 D1 齒輪裝置 Gear device 重量 Weight(kg) H2 D2 電動裝置 Electric driving 重量Weight(kg)
600 2 292 425 250 42 ─ ─ ─ ─ 550 590 DZW20A 112
2½ 330 485 300 62 ─ ─ ─ ─ 600 590 DZW20A 135
3 356 510 300 85 ─ ─ ─ ─ 660 590 DZW30A 194
4 432 610 400 120 ─ ─ ─ ─ 780 590 DZW45A 223
5 508 700 450 176 ─ ─ ─ ─ 850 810 DZW60A 296
6 559 820 500 230 840 310 BA-0 255 990 830 DZW90 385
8 660 920 600 390 930 310 BA-0 418 1130 830 DZW120 541
10 787 1080 600 620 1105 460 BA-1 674 1360 870 DZW180 816
12 838 1220 650 880 1220 460 BA-1 935 1520 870 DZW250 1090
14 889 1473 700 1350 1380 610 BA-2 1440 1730 1170 DZW350 1560
16 991 1651 800 1700 1435 610 BA-2 1790 1840 1170 DZW500 1950
18 1092 1727 800 2140 1915 610 BA-2 2230 2370 1060 DZW800 2390
20 1194 2019 800 2450 2095 610 BAA-3 2540 2600 1060 DZW800 2580
24 1397 ─ ─ ─ 2155 610 BAA-3 4550 3160 1060 DZW1000 4580
26 1448 ─ ─ ─ 2271 610 BAA-3 5260 ─ ─ ─ ─
28 1549 ─ ─ ─ 2436 610 BAA-3 5960 ─ ─ ─ ─
30 1651 ─ ─ ─ 2577 610 BAA-3 6700 ─ ─ ─ ─
32 1778 ─ ─ ─ 2781 610 BAA-3 8312 ─ ─ ─ ─
36 2083 ─ ─ ─ 3113 610 BAA-3 10125 ─ ─ ─ ─
40 2149 ─ ─ ─ 3241 610 BAA-3 14300 ─ ─ ─ ─
42 2260 ─ ─ ─ 3572 610 BAA-3 16460 ─ ─ ─ ─
48 2667 ─ ─ ─ 4261 610 BAA-3 22900 ─ ─ ─ ─

主要外形尺寸及重量/Main size of outside & weight

型號Model: Z41H、Z41Y、Z541H、Z541Y、Z941H、Z941Y、AGF1H*、AGF1Y*、AGWF1H*、AGWF1Y*、AGDF1H*' AGDF1Y*

傳動方式Driving 手動 Hand operated 齒輪動 Gear operated 電動 Electric driving
Class NPS (in) L HO DO 重量 Weight (kg) H1 D1 齒輪裝置 Gear device 重量 Weight (kg) H2 D2 電動裝置 Electric driving 重量 Weight (kg)
900 2 372 540 300 65 ─ ─ ─ ─ 832 590 DZW20A 145
2½ 422 555 350 83 ─ ─ ─ ─ 880 590 DZW30A 200
3 384 625 350 115 ─ ─ ─ ─ 910 590 DZW30A 300
4 460 730 400 195 ─ ─ ─ ─ 1020 590 DZW45A 325
6 613 860 600 410 895 460 BA-1 440 1060 830 DZW90 570
8 740 930 600 720 1070 460 BA-1 720 1150 830 DZW120 885
10 841 1090 650 1090 1290 610 BA-2 1140 1320 870 DZW180 1300
12 968 1245 700 1625 1540 610 BA-2 1720 1580 870 DZW250 1870
14 1038 ─ ─ ─ 1620 610 BAA-3 2400 1660 1170 DZW350 2370
16 1140 ─ ─ ─ 1730 610 BAA-3 3040 1780 1170 DZW500 3010
1500 3 473 ─ ─ ─ ─ ─ ─ ─ 960 590 DZW45A 335
4 549 ─ ─ ─ ─ ─ ─ ─ 1040 810 DZW60A 445
6 711 ─ ─ ─ 1250 460 BA-1 640 1250 830 DZW120 785
8 841 ─ ─ ─ 1600 460 BA-1 990 1600 870 DZW180 1140
10 1000 ─ ─ ─ ─ ─ ─ ─ 1860 870 DZW250 1790
12 1146 ─ ─ ─ ─ ─ ─ ─ 2150 1170 DZW350 2810
14 1276 ─ ─ ─ ─ ─ ─ ─ 2380 1170 DZW500 4190
16 1407 ─ ─ ─ ─ ─ ─ ─ 2580 1060 DZW800 4970
