GB截止閥GB Globe valve

產品結構特點/Products design features

截止閥適用于公稱壓力PN1.6~16.0MPa(Class150~2500)，工作溫度≤600℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或 接通管路介質。
 其主要結構特點有：
 1、 產品結構合理、密封可靠、性能優良、造型美觀。
 2、 密封面堆焊Co基硬質合金，耐磨、耐蝕、抗擦傷性能好，使用壽命長。
 3、 閥桿經調質及表面氮化處理，有良好的抗腐蝕性及抗擦傷性。
 4、 公稱壓力多25.0MPa(Class1500)中腔采用自緊密封式結構，密封性能隨壓力升高而增強，保證了密封性能。
 5、 閥門設有倒密封結構，密封可靠。
 6、 零件材質及法蘭、對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
產品主要參數/Main parameter of the products

基本型號 Serial models (Hs、Ps)J11H、（Hs、Ps)J11Y、（Ps)J41H、（Ps)J41Y、（Ps)J541H、（Ps)J541Y、（Ps)J941H、（Ps)J941Y (Ps)J61H、（Ps)J61Y、（Ps)J561H、（Ps)J561Y、（Ps)J961H、（Ps)J961Y
壓力等級范圍 Pressure grade range PN1.6~42.0MPa (Class150~ 2500)
通徑范圍 Drift diameter range DN15~400mm(1/2"~16")
驅動方式 Driving manner 手輪驅動 Hand wheel driving 齒輪動、電動 Gear driving and electric driving
適用范圍
Scope of application		 Class150~300 (PN1.6-2.5) Class400~900 (PN6.4~16.0) 1/2" ~ 16"
1/2"~12" (DN15~300mm) 1/2"~16" (DN15~400mm) (DN15~400mm)

產品性能規范/Products performance specification

壓力等級 Pressure 常溫試驗壓力(MPa) Testing pressure at constant temperature (Mpa) 適用溫度 Applicable temperature 適用介質 Applicable medium
殼體試驗 The shell testing 密封試驗 Seal and test 上密封試驗 Have and seal testing
公稱壓力 (MPa) Nominal rating pressure (PN) 1.6 2.4 1.76 1.76 -196~60CTC 水、油品、蒸汽等 Water, oil, steam,etc.
2.5 3.75 2.75 2.75
4.0 6.0 4.4 4.4
6.4 9.6 7.04 7.04
10.0 15.0 11.0 11.0
16.0 24.0 17.6 17.6
25.0 37.5 27.5 27.5
磅級(Lb) Pound grade (Class) 150 3.0 2.2 2.2
300 7.5 5.5 5.5
600 15.0 11.0 11.0
900 22.5 16.5 16.5
1500 37.5 27.5 27.5
2500 63.0 46.2 46.2

GB鑄鋼截止閥GB Cast steel globe valve

產品采用標準/Technical specification

結構形式 Structural formation 栓接閥蓋明桿支架結構 Bolt-jointed bonnet outside stem yoke structure
驅動方式 Driving manner 手動、電動 Hand-operated, Electric-driving
設計標準 Design standard GB/T 12235
結構長度Face to face GB/T 12221
連接法蘭Flanged ends GB/T 9113、JB/T79、HG20592
試驗和檢驗Test & inspection JB/T 9092

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。
 Note: The sizes of valve connecting flange and butt-welding terminas can be designed according to customer's requirement.

主要零件材料/Major parts material form

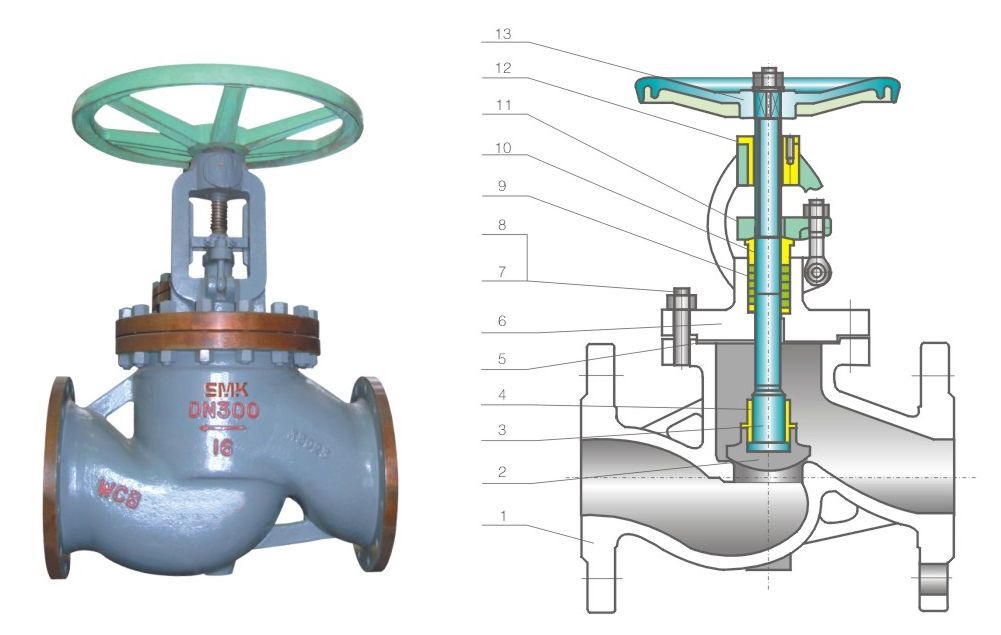

序號No. 零件名稱Part name 材質 Material
1 閥體Body WCB、WC1、WC6、WC9、C5、CF8、CF8M、CF8C、CF3、CF3M
2 閥辮Disc 25、1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、20Cr1Mo1V、25Cr2MoV
3 閥桿Stem 1Cr13、2Cr13、1Cr18Ni9、0Cr18Ni12Mo2Ti、20Cr1Mo1V、25Cr2Mov
4 閥辮蓋Flat cover 25、1013、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、20Cr1Mo1V、25Cr2MoV
5 墊片Gasket 柔性石墨+不銹鋼 Graphite & stainless steel
6 閥蓋Bonnet WCB、WC1、WC6、WC9、C5、CF8、CF8M、CF8C、CF3、CF3M
7 雙頭螺柱Stud 35CrMoA、0Cr18Ni9、0Cr17Ni12Mo2、25Cr2MoV
8 六角螺母Nut 45、35CrMoA、0Cr18Ni9、0Cr17Ni12Mo2、25Cr2MoV
9 填料 Packing 柔性石墨Graphite
10 填料壓套 Packing press-sleeve 1Cr13、2Cr13、1Cr18Ni9、0Cr18Ni12Mo2Ti
11 填料壓蓋Packing gland WCB、CF8、CF8M、CF8C、CF3、CF3M
12 閥桿螺母 Valve stem nut 銅合金 Copper alloy
13 手輪 Handwheel ASTM A47-32510

主要外形尺寸及重量/Main size of outside & weight

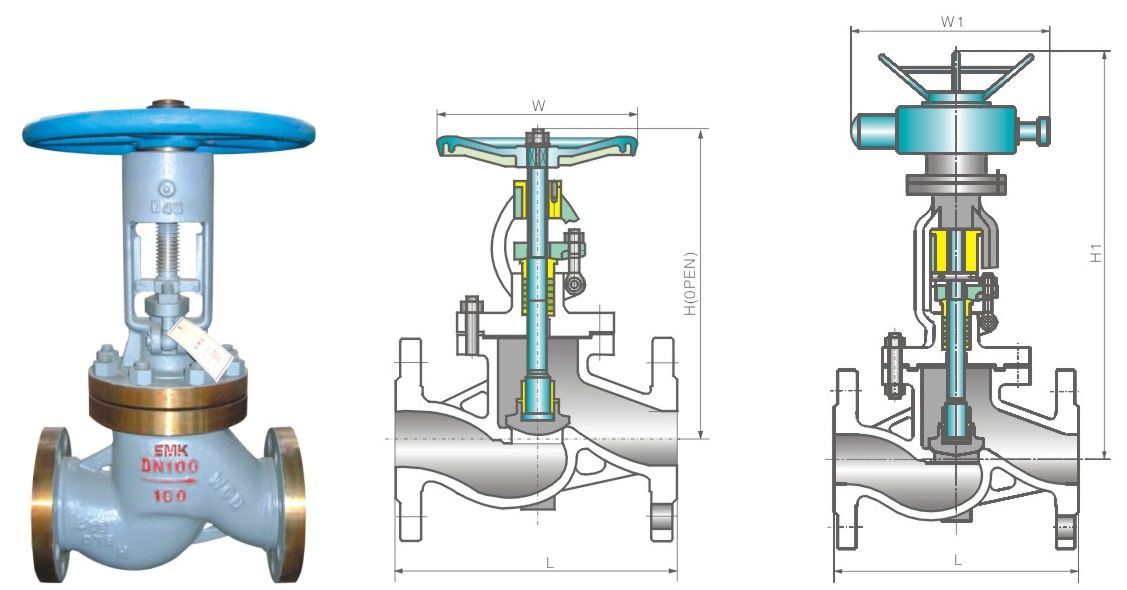

型號Model: J41H、J41Y、J41W、J41N、J941H、J941Y、J941W、VF1H*、VF1Y*、VF1W*、VF1N*、VDF1H*、VDF1Y*、VDF1W*

傳動方式Driving 手動 Hand operated 電動 Electric driving

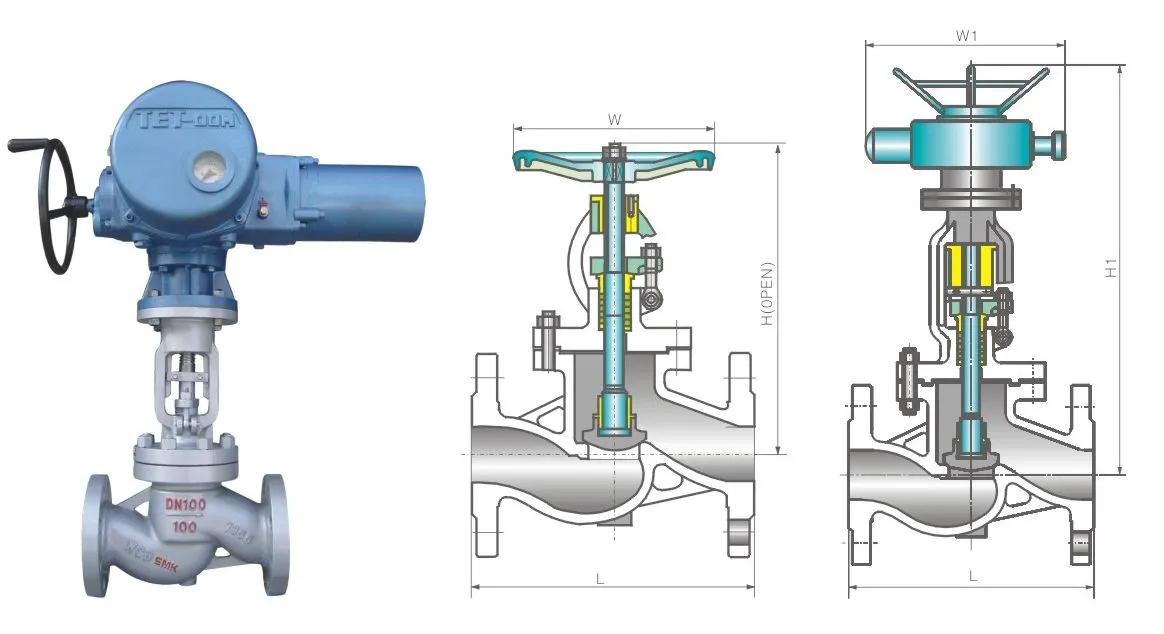

PN (MPa) DN (mm) L H W 重量Weight (kg) H1 W1 電動裝置 Electric driving 重量Weight (kg)
1.6 15 130 218 120 5.3 ─ ─ ─ ─
20 150 260 140 7.2 ─ ─ ─ ─
25 160 275 160 7.5 ─ ─ ─ ─
32 180 282 180 8.7 ─ ─ ─ ─
40 200 332 200 12.4 ─ ─ ─ ─
50 230 350 240 14 642 960 DZW10A 50
65 290 405 280 22.5 695 960 DZW10A 62
80 310 360 280 29.5 712 960 DZW10A 65
100 350 412 320 34 772 960 DZW15A 73
125 400 462 360 80 785 960 DZW20A 120
150 480 510 400 95 812 960 DZW30A 212
200 600 715 400 178 965 1325 DZW45A 325
250 650 789 450 438 1138 1325 DZW60A 552
300 750 925 500 650 1285 1370 DZW90 783
2.5 15 130 218 120 5.5 ─ ─ ─ ─
20 150 260 140 7.4 ─ ─ ─ ─
25 160 275 160 7.8 ─ ─ ─ ─
32 180 282 180 8.7 ─ ─ ─ ─
40 200 332 200 12.4 ─ ─ ─ ─
50 230 350 240 15 642 960 DZW10A 52
65 290 405 280 24.5 695 960 DZW10A 63
80 310 360 280 31 712 960 DZW15A 68
100 350 412 320 36 772 960 DZW20A 75
125 400 462 360 88 785 960 DZW30A 122
150 480 510 400 98 812 1325 DZW45A 215
200 600 715 400 183 965 1325 DZW60A 327
250 650 789 450 443 1138 1370 DZW90 555
300 750 925 500 654 1285 1370 DZW120 786

主要外形尺寸及重量/Main size of outside & weight

型號Model: J41H、J41Y、J41W、J41N、J941H、J941Y、J941W、VF1H* VF1Y* VF1W* VF1N* VDF1H* VDF1Y* VDF1W*

傳動方式Driving 手動 Hand operated 電動 Electric driving
PN (MPa) DN (mm) L H W 重量Weight(kg) H1 W1 電動裝置 Electric driving 重量Weight (kg)
4.0 15 130 235 120 5.9 ─ ─ ─ ─
20 150 278 140 7.5 ─ ─ ─ ─
25 160 288 160 8.0 ─ ─ ─ ─
32 180 305 180 8.9 ─ ─ ─ ─
40 200 358 200 12.5 ─ ─ ─ ─
50 230 378 240 15.2 642 960 DZW10A 61
65 290 408 280 24.6 695 960 DZW10A 78
80 310 435 320 32 712 960 DZW20A 85
100 350 482 360 40 772 960 DZW30A 105
125 400 555 400 90 785 1325 DZW45A 205
150 480 613 400 105 812 1325 DZW60A 228
200 600 725 400 189 965 1370 DZW90 400
6.4 15 170 218 140 10.2 ─ ─ ─ ─
20 190 260 160 13.5 ─ ─ ─ ─
25 210 275 180 15 ─ ─ ─ ─
32 230 325 200 20 ─ ─ ─ ─
40 260 360 240 25 ─ ─ ─ ─
50 300 410 280 36 710 960 DZW10A 65
65 340 450 320 47 752 960 DZW15A 78
80 380 485 360 55 785 960 DZW30A 85
100 430 535 400 123 835 1325 DZW45A 173
125 500 630 400 130 1030 1325 DZW60A 245
150 556 650 450 155 1065 1370 DZW90 300
200 650 810 500 285 1215 1370 DZW120 420

主要外形尺寸及重量/Main size of outside & weight

型號Model: J41H、J41Y、J41W、J41N、J941H、J941Y、J941W、VF1H*、VF1Y*、VF1W*、VF1N*、VDF1H*、VDF1Y*、VDF1W*

傳動方式Driving 手動 Hand operated 電動 Electric driving
PN (MPa) DN (mm) L H W 重量Weight (kg) H1 W1 電動裝置 Electric driving 重量Weight (kg)
10.0 15 170 220 120 10.5 ─ ─ ─ ─
20 190 260 140 14 ─ ─ ─ ─
25 210 275 160 15.5 ─ ─ ─ ─
32 230 325 180 21 ─ ─ ─ ─
40 260 360 200 26.5 ─ ─ ─ ─
50 300 415 240 27 715 960 DZW20A 82
65 340 455 280 49 760 960 DZW30A 105
80 380 485 280 56 788 1325 DZW45A 178
100 430 538 320 125 840 1325 DZW60A 195
125 500 635 360 134 1032 1370 DZW90 288
150 550 650 400 158 1072 1370 DZW120 450
200 650 812 400 288 1220 1395 DZW180 855
16.0 15 170 220 140 12.5 ─ ─ ─ ─
20 190 262 160 15.5 ─ ─ ─ ─
25 210 275 180 18 ─ ─ ─ ─
32 230 326 200 22 ─ ─ ─ ─
40 260 362 240 35 ─ ─ ─ ─
50 300 417 250 53 745 960 DZW30A 95
65 340 455 320 72 825 1325 DZW45A 165
80 380 485 400 101 940 1370 DZW90 220
100 430 540 450 120 1152 1370 DZW120 240
125 500 ─ ─ ─ 1185 1435 DZW180 500
150 550 ─ ─ ─ 1230 1435 DZW250 678
200 650 ─ ─ ─ 1500 1785 DZW350 1125
