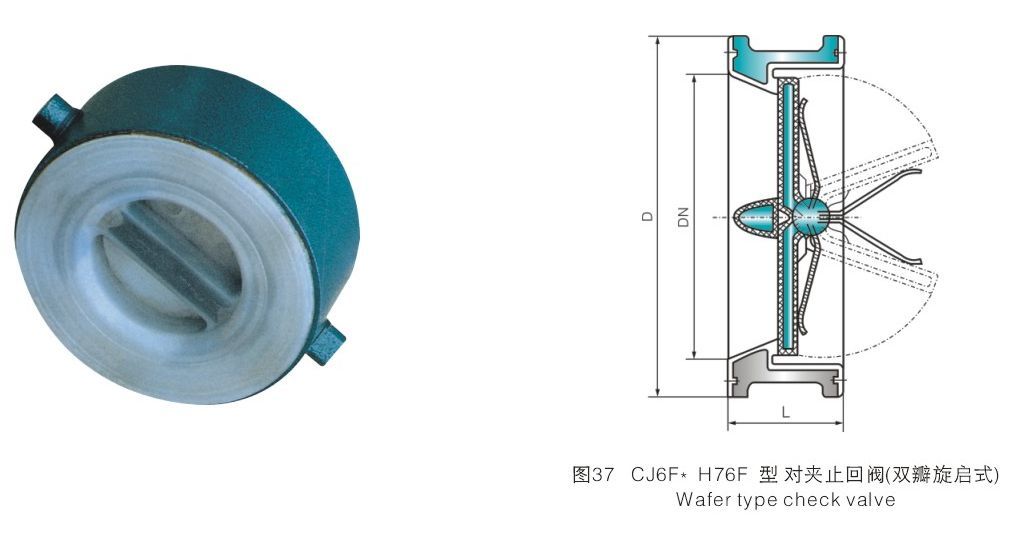

對夾連接止回閥（國標/美標）Wafer type(GB and ANSI standard)
美標/國標止回閥系列/API/GB Check valves
對夾連接止回閥(全襯里)
※設計與制造：符合中國國家標準/API美國石油學會標準。
※基本結構形式：雙瓣旋啟式
※公稱壓力：DN0.6~4.0(MPa) ANSI 150~300Lb
※公稱通徑：DN50~1200(mm) NPS2~48
※基本型號：H76F3H76F46 H76F/P(不銹鋼蝶板）
執(zhí)行標準/Stamdard
| 設計與制造Design |
JB/T8937/API594 |
| 結構長度Face to face |
GB/T 15188.2/API 594 (J5/J7系列 Series) |
| 法蘭尺寸 Flange dimension |
JB 78/ANSI B 16.5/API 605 |
| 壓力試驗Test |
API 598 |
| 標志Symbol |
MSS SP-25 |
| 供貨Supply |
GB/T 12225/API 594 |
主要零部件材料表/Main Parts Material Specifications
表(Table)A15
| 序號 No |
零件名稱 Name |
灰鑄鐵 Grey cast iron |
碳鋼 Cast steel |
不銹鋼 Stainless Steel |
超低碳不銹鋼 low carbon stainless steel |
| Z |
C |
P |
R |
PL |
RL |
| 1 |
閥體 Body |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 2 |
襯里層 Lining |
FEP(F46) PCTFE(F3) PFA(可溶性聚四氟乙烯)PO(聚烯烴) |
| 3 |
軸、閥瓣(板) Stem disc |
1Cr13/35 WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M |
| 4 |
襯氟彈簧 Telton lined spring |
50CrV/襯(Lined)FEP(F46) 1Cr18Ni9Ti/襯(Line)FEP(F46) 00Cr17Ni14Mo2/襯(Lined)FEP(F46) |
主要連接尺寸及重量/Dimensions and weights
表(Table)B 39
| 公稱通徑Size |
標準值Standard |
參考值Reference |
標準值Standard |
參考值Reference |
標準值Standard |
參考值Reference |
| DN(mm) |
NPS(inch) |
L |
D |
W(Kg) |
L |
D |
W(Kg) |
L |
D |
W(Kg) |
| PN0.6(MPa)/ANSI 150Lb |
PN1.0(MPa)/ANSI 150Lb |
PN1.6(MPa)/ANSI 150Lb |
| 50 |
2 |
60 |
90/92 |
2 |
60 |
100/92 |
2 |
60 |
100/92 |
2.5 |
| 65 |
2½ |
66 |
110/105 |
3 |
66 |
120/127 |
3 |
66 |
120/105 |
3.5 |
| 80 |
3 |
73 |
125/127 |
4 |
73 |
135/127 |
4 |
73 |
135/127 |
4.5 |
| 100 |
4 |
73 |
145/157 |
6 |
73 |
155/157 |
6 |
73 |
155/157 |
7 |
| 150 |
6 |
98 |
200/216 |
11.5 |
98 |
210/216 |
11.5 |
98 |
210/216 |
13 |
| 200 |
8 |
127 |
255/270 |
18 |
127 |
265/270 |
18 |
127 |
265/270 |
21 |
| 250 |
10 |
146 |
310/324 |
28 |
146 |
320/324 |
28 |
146 |
320/324 |
32 |
| 300 |
12 |
181 |
362/381 |
45 |
181 |
368/381 |
45 |
181 |
375/381 |
48 |
| 350 |
14 |
184 |
412/413 |
70 |
184 |
428/413 |
70 |
184 |
435/413 |
73 |
| 400 |
16 |
191 |
462/470 |
98 |
191 |
482/472 |
98 |
191 |
485/470 |
104 |
| 450 |
18 |
203 |
518/533 |
145 |
203 |
532/533 |
145 |
203 |
545/533 |
155 |
| 500 |
20 |
219 |
568/584 |
168 |
219 |
585/584 |
168 |
219 |
608/584 |
185 |
| 600 |
24 |
222 |
670/692 |
278 |
222 |
685/692 |
278 |
222 |
718/692 |
300 |
| 750 |
30 |
305 |
813 |
380 |
305 |
813 |
380 |
305 |
813 |
420 |
| 900 |
36 |
368 |
980/972 |
590 |
368 |
998/972 |
590 |
368 |
998/972 |
645 |
| 1050 |
42 |
432 |
1130 |
680 |
432 |
1130 |
680 |
432 |
1130 |
680 |
| 1200 |
48 |
524 |
1295/1289 |
788 |
524 |
1325/1289 |
788 |
524 |
1325/1289 |
790 |
主要連接尺寸及重量Dimensions and weights
表(Table)B40
| 公稱通徑Size |
標準值Standard |
參考值Reference |
標準值Standard |
參考值Reference |
| DN(mm) |
NPS(inch) |
L |
D |
W(Kg) |
L |
D |
W(Kg) |
| PN2.5(MPa)/ANSI300Lb |
PN4.0(MPa)/ANSI 300Lb |
| 50 |
2 |
60 |
100/92 |
3 |
60 |
100/92 |
3.5 |
| 65 |
2½ |
66 |
120/105 |
4 |
66 |
120/105 |
4.5 |
| 80 |
3 |
73 |
135/127 |
5 |
73 |
135/127 |
5.5 |
| 100 |
4 |
73 |
160/157 |
8 |
73 |
160/157 |
9 |
| 150 |
6 |
98 |
218/216 |
14 |
98 |
218/216 |
16 |
| 200 |
8 |
127 |
278/270 |
25 |
127 |
282/270 |
28 |
| 250 |
10 |
146 |
332/324 |
35 |
146 |
345/324 |
40 |
| 300 |
12 |
181 |
390/381 |
52 |
181 |
408/381 |
58 |
| 350 |
14 |
222 |
448/413 |
78 |
222 |
465/413 |
85 |
| 400 |
16 |
232 |
505/470 |
120 |
232 |
535/470 |
135 |
| 450 |
18 |
264 |
555/533 |
165 |
264 |
560/533 |
180 |
| 500 |
20 |
292 |
610/584 |
195 |
292 |
612/584 |
215 |
| 600 |
24 |
317 |
718/692 |
320 |
317 |
730/692 |
338 |
*表中L值：PN0.6~1.6MPa時與ANSI 150Lb等值，PN2.5~4.0MPa時與ANSI 300Lb等值。
*表中D值：PN0.6~1.6MPa時分子按JB78,分母ANSI 150Lb。
*表中D值：PN2.5~4.0MPa時分子按JB79,分母按ANSI 300Lb（NPS≤24時，按ANSI B16.5,ANPS≥24時，按API 605)。
執(zhí)行標準/Stamdard
| 設計與制造 Design |
JB/T8937 |
| 結構長度 Face to face |
(企業(yè)標準)Q/DFL-06-99 (符合API 609蝶閥值) Per to API 609 butterfly valve |
| 法蘭尺寸 Flange dimension |
JB78/JB79(或按合同要求) ANSI B 16.5 Or according to contract |
| 壓力試驗 Test |
API 598/GB 13927 |
| 標志 Symbol |
MSS SP-25/GB 12220 |
| 供貨 Supply |
API B16.34/GB/T 12252 |

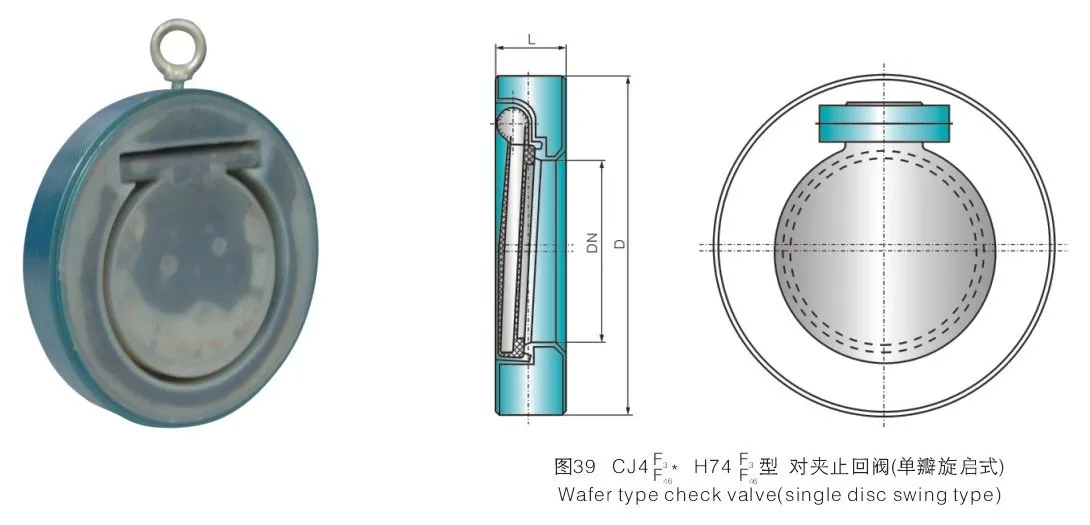

對夾連接止回閥(全襯里)
※設計與制造符合中國國家標準/API美國石油學會標準。
※公稱壓力：PN0.6~2.5(MPa) ANSI 150Lb~300Lb
※公稱通徑：DN40~500(mm) NPS1½~20
※基本結構形式：單辮旋啟式
※基本型號：H74F46 H74F3
※主要材料：見表A15
主要連接尺寸及重量/Dimensions and weights
表(Table)B42
| 公稱通徑Size |
PN0.6(MPa) |
PN1.0/1.6(MPa) |
PN2.5(MPa)/ANSI 300Lb |
| DN(mm) |
NPS(inch) |
L |
D |
W(Kg) |
L |
D |
W(Kg) |
L |
D |
W(Kg) |
| 40 |
1½ |
33 |
80 |
1.0 |
33 |
85/73 |
1.2 |
33 |
73 |
1.4 |
| 50 |
2 |
43 |
90 |
1.1 |
43 |
100/92 |
1.3 |
43 |
92 |
1.5 |
| 65 |
2½ |
46 |
110 |
1.3 |
46 |
120/105 |
1.6 |
46 |
105 |
2.0 |
| 80 |
3 |
46 |
125 |
2.5 |
46 |
135/127 |
3.0 |
46 |
127 |
3.8 |
| 100 |
4 |
52 |
145 |
4.8 |
52 |
155/157 |
5.4 |
52 |
157 |
6.3 |
| 150 |
6 |
56 |
200 |
6.5 |
56 |
210/216 |
7.8 |
56 |
216 |
8.8 |
| 200 |
8 |
60 |
255 |
8 |
60 |
265/270 |
10 |
60 |
270 |
12 |
| 250 |
10 |
68 |
310 |
15 |
68 |
320/324 |
18 |
68 |
324 |
20 |
| 300 |
12 |
78 |
362 |
25 |
78 |
368/381 |
30 |
78 |
381 |
32 |
| 350 |
14 |
78 |
412 |
36 |
78 |
428/413 |
41 |
78 |
413 |
45 |
| 400 |
16 |
102 |
462 |
46 |
102 |
482/470 |
55 |
102 |
470 |
60 |
| 450 |
18 |
114 |
518 |
68 |
114 |
532/533 |
78 |
114 |
533 |
85 |
| 500 |
20 |
127 |
568 |
81 |
127 |
585/584 |
90 |
127 |
584 |
98 |
*表中D值：PN1.6和PN2.5分別取ANSI1 50Lb和ANSI 300Lb的值
