WZ503V自力式壓力調節閥

WZ503V系列自力式壓力調節閥是一種依靠介質自身壓力，無需外來能源進行自助控制的節能型控制閥，用于氣體、液體和蒸汽溫度(≤350℃)等介質的壓力控制裝置。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細

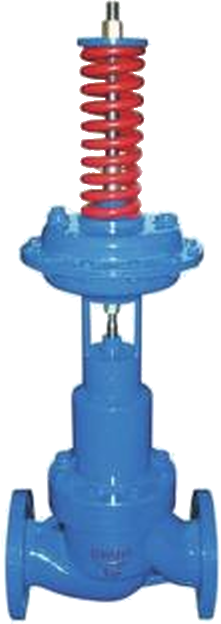

WZ503V

自力式壓力調節閥

Self-operatde Regulatiug Valve

產品概述

WZ503V系列自力式壓力調節閥是一種依靠介質自身壓力，無需外來能源進行自助控制的節能型控制閥，用于氣體、液體和蒸汽溫度(≤350℃)等介質的壓力控制裝置。

產品特點

免維護，介質自身壓力控制，無需外來能源節能效果顯著不銹銅波紋管壓力平衡式，不平衡力小，靈敏度高支持內取壓和外取壓設定點范圍寬，可通過調節螺母方便的調整設定點執行器與彈簧可隨意組配，從而實現多種調節范困對于高密封要求，使用軟密封閥芯標準低噪音閥芯一一對于更高的降噪要求，可使用帶減噪器的特殊型號采用標準模塊化設計，三化水平高，通過組合件，可進行多項組合控制。

標準技術參數

閥體

型式：流體壓力平衡芯
公稱通徑：DN15250mm 3/4"~10"
額定壓力：PN10、PN16、PN25、PN40、ANSI 150 300
連接形式：ANSI GB JB HG JPI JIS DIN 焊接（須用戶指定）
法蘭標準：ANSI GB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：NCB CF3 CF8
內件材質：WCB 304 316 304L 316L 17-4PH

閥內件

閥芯:硬密封：304 316
軟密封：FKM
閥座：CF8 CF8M
閥桿：304 316

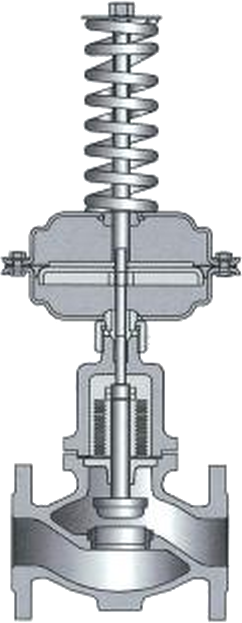

閥蓋

內裝壓力平衡機構，有以下零件組成：
DN15-125
由波紋管+平衡彈簧組合而成。
DN150-250
由平衡蕊片+平衡彈簧組合而成。
通過“連接螺母”將調節機構與執行機構組合在一起，拆裝十分便捷。

執行機構

膜盒：
上下膜蓋為鋼板沖壓
膜片及O型圈全部采用優質FKM材料
四種型號執行器可滿足不同工況要求
設定彈簧：
拆裝更換便捷，調節方便
可提供多種壓力設定范國
特殊類型：
帶泄露管接頭或雙膜片新裂指示裝置
對有特殊清潔度要求的工作環境，不用滑潤油和滑潤脂使用氣體和蒸汽介質時，如要求特別低的
躁音時，應使用減噪器的閥門。
對于有特殊防腐要求的可提供PTFE膜片。


執機有面行構效積(cm²) 閥后壓力控制范圍(MPa) 適用公稱通徑范圍DN 保證壓力閥正常國祚的最下壓力差△Pmix(MPa) 允許上下膜室的最小壓力差△Pmix(MPa) 設定值偏差 控制管線/接頭
紅色彈簧 黃色彈簧 黑色彈簧
32 0.3-12   0.8-1.6 15-125 ≥0.05 2.0 ±8% 銅管或鋼管∅10×1(mm)卡套式管接頭R1/4"
80 0.1-0.6 0.05-0.3   ≥0.04 1.25
250 0.015-0.15 0.01-0.07   15-250 ≥0.01 0.4
630   0.005-0.035   ≥0.005 0.15
執行機構主要技術參數

注：1、閥體法蘭及法蘭端面距可按用戶指定標準制進，如：ANSI,JIS,DIN等標準。


公稱通徑DN Kvs值(m³/h) Kvs值(1)(m³/h) Z值，根據VDMA24422標準 最大壓差△Pmax,PN16 最大壓差△Pmax,PN40 允許泄露量(在規定試驗條件下) 控制管線接頭
硬密封 軟密封
15 4 2.5 0.6 1.6 2.0

4x10-4

x閥門額定容量(L/h)

 10氣泡/分 銅管或鋼管Φ10×1(mm)卡套式管接頭R1/4"
20 6.3 4.0 0.6 1.6 2.0
25 8 6.3 0.6 1.6 2.0
32 16 10 0.55 1.6 2.0
40 20 16 0.55 1.6 2.0
50 32 25 0.5 1.6 2.0
65 50 40 0.5 1.6 2.0 20氣泡/分
80 80 63 0.45 1.6 2.0
100 125 100 0.4 1.5 1.5
125 160 125 0.35 1.5 1.5
150 280   0.3 1.2 1.2 40氣泡/分
200 320   0.2 1.0 1.0
250 400   0.2 1.0 10
503V/5031V/5032V閥后調節機構技術參數

注：閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI,JIS,DIN等標準。


AΦR
DN		 A32cm²Φ172mm A80cm²Φ172mm A250cm²Φ623mm A630cm²Φ380mm L
Hmm kg Hmm kg Hmm kg Hmm kg
15 647 13.7 642 13.7 662 19.2 732 34.2 130
20 647 14.2 642 14.2 682 19.2 732 34.7 150
25 673 17.2 668 17.2 708 22.7 758 37.7 160
32 673 20.5 668 20.5 708 26 758 41 180
40 675 21.5 670 21.5 710 27 760 42 200
50 675 24.5 670 24.5 710 30 760 45 230
65 710 36.5 710 36.5 745 42 795 57 290
80 710 40.5 710 40.5 745 46 795 61 310
100 815 67.5 815 67.5 850 73 900 88 350
250 815 77.5 815 77.5 850 83 900 98 400
150         765 93 815 108 480
200         795 153 845 168 600
250         842 233 892 248 730
外形尺寸及重量
