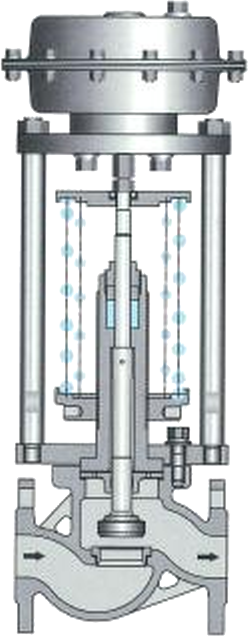

WZ500 自力式壓力調節閥

WZ500型自力式壓力調節閥，是一種無需外來能源，而只依靠被調介質自身的壓力變化達到自動調節和穩定閥前（或閥后)壓力為恒定值得一種節能型壓力調節閥。 該閥是一種理想的節能型產品，它廣泛應用于蒸汽的保壓與穩定，也適用于非腐蝕性氣體，低粘度液體介質減壓穩壓(閥后）或泄壓穩壓（閥前)的自動控制。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細

WZ500

自力式壓力調節閥

Self-operated Regulating Valve

產品概述

WZ500型自力式壓力調節閥，是一種無需外來能源，而只依靠被調介質自身的壓力變化達到自動調節和穩定閥前（或閥后)壓力為恒定值得一種節能型壓力調節閥。
該閥是一種理想的節能型產品，它廣泛應用于蒸汽的保壓與穩定，也適用于非腐蝕性氣體，低粘度液體介質減壓穩壓(閥后）或泄壓穩壓（閥前)的自動控制。

標準技術參數

閥體

型式：直通單座/雙座鑄造球形閥
閥尺寸：DN20-300mm 3/4"-8"
額定壓力：PN10、PN16、PN40 ANSI 150 300
連接形式：ANSIGB JB HG JPI JIS DIN 焊接（須用戶指定）
法蘭標準：ANSIGB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：NCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：WCB 304 316 304L 316L 17-4PH
結構形式：標準型(-5℃~+80℃)
中溫型（冷凝器)(<+350℃)
波紋管平衡型
活塞平衡型
壓蓋型式：螺紋式或壓板式
填料：V型聚四氟乙烯填料，柔性石器填料
墊片：型式，齒型和平型
材料，F(xiàn)4/改性F4,不銹鋼+石墨

閥內組件

閥芯：單座柱塞型閥芯
壓力平衡型式柱塞型閥芯
雙座柱塞型閥芯
金屬密封
軟密封
快開特性
※特殊要求可采用等百分比特性或線型特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti PTFE

執行機構

型式：薄膜式（用于被調壓力≤0.6MPa)
ZY70,Y100,ZY200.
ZY280,Y400
膜片材料：丁腈橡膠夾增強滌綸織物
信號接口：內螺紋M16×1.5
環境溫度：-30℃~+70℃
型式：活塞式（用于被調壓力>0.6MPa)
ZY28,ZYH70,ZYH103,ZYH133,ZYH188,ZYH201
活塞材料：ZALSi12
信號接口：內螺紋M16×1.5
環境溫度：-30℃+70℃

附件

調節手柄，其他

性能

額定Kv值：參照表1
流量特性：快開
整機作用方式：閥前壓力控制
閥后壓力控制
壓力調節范圍：參照表2
壓力控制精度：±8%
閥座泄溷率（對于額定Kv值%)
金屬密封小于0.01%（ANSIB16.104-1976IV級)
款密封小于0.00001%以下(ANSIB16.104-1976IV級
外形尺寸：參照表3
油漆顏色：調節潤的執行機構和閥的表面應涂漆，不銹銅和銅的閥可不涂漆。閥體上的箭頭及文字涂紅漆。用戶指定色彩也可。






公稱通徑DN(mm) 額定流量系數Kv 額定行程
20 6.3 8
25 8 8
32 16 10
40 24 12
50 32 12
65 50 20
80 80 20
100 120 25
125 160 40
150 280 40
200 420 50
250 640 60
300 930 70
表1 Kv值及行程

壓力調節范圍(KPa) 壓力分段范固(KPa) 膜室有效面積(cm²) 使用閥門口徑
15-140 40~80
60~140		 280 20~25
15-50
40~80
60~140		 400 32~300
120~300 120~300 70
100
280		 20~50
65~100
125~300
280~500 280~500 200
480~1000 480~1000 70
100
280
 		 20~50
65~100
125~300

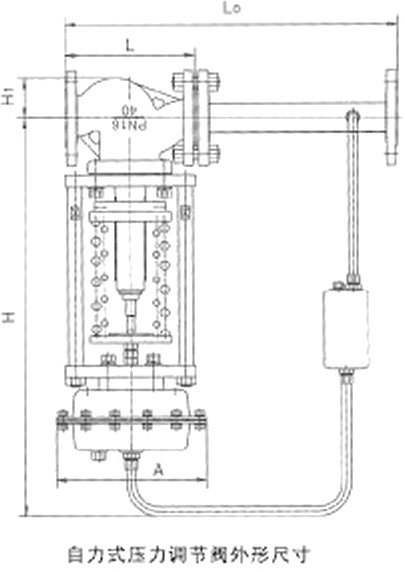

表2 壓力調節范圍（以薄膜式執行機構為例，1000~2500KPa視具體工況要求決定) 單位：mm

  L H
公稱通徑 PN16
PN40		 PN63 B H1 A=176 A=195 A=230 A=280 A=308
壓力調節范圍(KPa)
120-300 480-1000 120-300 480-1000 280-500 40-80 60-140 120~300 480-1000 15-50 40-80 60-140
20 150 230 383 43 585 585 720 720 595 595 595
25 160 230 383 48 585 585 735 735 595 595 595
32 180 260 512 57 595 595 750 750 605     605 605 605
40 200 260 512 66 610 610     620         626 620 626
50 230 300 603 80 620 620     630         630 630 630
65 290 340 862 92         730         730 730 730
80 310 380 862 100         745         745 745 745
100 350 430 1023 125         760         760 760 760
125 400 500 1380 134         790     790 790 790 790 790
150 480 550 1380 156         805     805 805 805 805 805
200 600 650 1800 199         855     855 855 855 855 855
表3 外形尺寸
