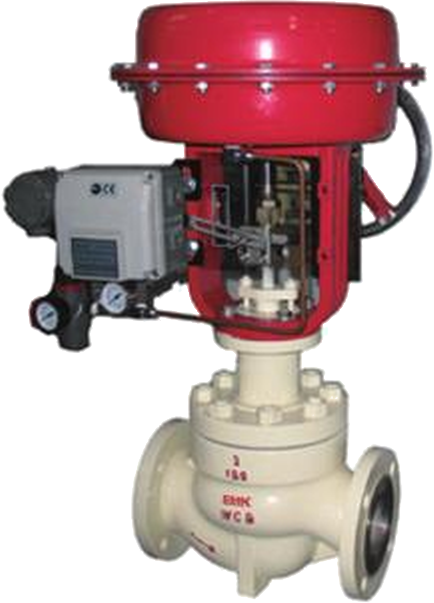

SYV78
不平衡籠式調節閥
Linear Stroke Regulating Valve
產品概述

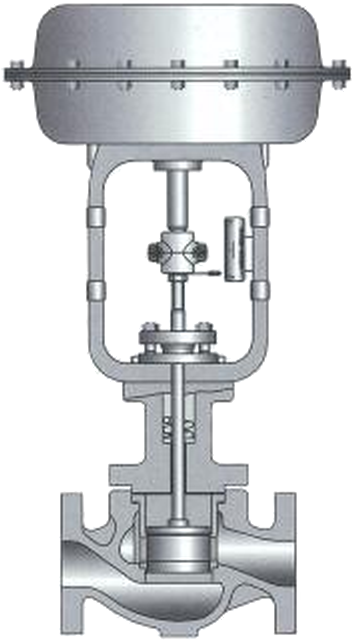

采用國外技術生產的SYV78不平衡籠式調節閥是一種單座筒式調節閥，閥芯沒有壓力平衡孔，閥體結構緊湊，流體通道呈S流線型，設有一個改善周圍流體平穩流動的導流翼，壓降損失小，流量大，可調范固廣，耐空化腐蝕。流量特性曲線精度高。
調節閥有優良的關閉封性，閥座泄漏量相于單閥座水平，調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大?？蓮V泛適應于要求噪音低，空化腐蝕小、密封性要求較嚴的場合。
標準技術參數
閥體
型式：直通單座鑄造球形閥
公稱直徑：40-200mm
公稱壓力：ANSI 125、150、300、600 J1S10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式：法蘭式：FF、RF、RJ和LG
標準按JNS1 B 16.5，JSB2201
JB/T79.1 PN1.6 MPa
JBT79.2凹凸面
焊接式：嵌接焊SW(40-50mm)
對接焊BW(65-200mm)
材料：ZG25
ZG1Cr18Ni9 ZGOCr17Ni12Mo2
SCPH21 SCPH61 Ti
上閥蓋：常溫型(P):-17~+230℃
伸長I型(E1)：-45~+17℃，+230~+566℃
伸長II型（E2):
整體式(E21):-100~-45℃
焊接式(E2W):-196~-100℃
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料，含浸聚四氟乙烯，石棉填料，石墨編織填料。
執行機構
型式：HA多彈簧式藏膜執行機構。
彈簧范圍：0.02-0.10,0.08-0.24MPa
供氣壓力：0.14,0.30,0.40MPa
氣源接頭：Rc1/4
環境溫度：-30~+70℃
閥作用型式：氣開式或氣關式
性能
泄量：符合標準ANSI B16.104IV級，小于額定Cv的0.01%。
回差：3%(不帶定位器)
1%(帶定位器)
線性：±5%(不帶定位器)
±1%(帶定位器)
備注：采用標準的V型聚四氟乙烯填料。
可調范圍
50:1
備注：
1、P=常濕型，E1=伸長I型，E2=伸長II型，E21=整體式，E2W=焊接式。

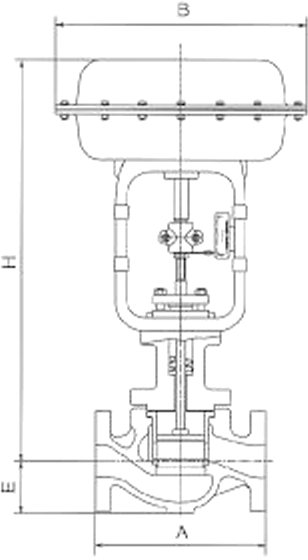

2、表上H欄尺寸是調節閥不帶手輪機構的數值，如果帶頂裝手輪機構，那么要相應加上手輪機構的尺寸。
查HA執行機構的技術參數表。
3、伸長I型E1欄尺寸，左邊數字為JIS 10K和ANSI 125,150的閥，右邊字?jǐn)?shù)為JIS 16K和ANSI 300以上的閥。
