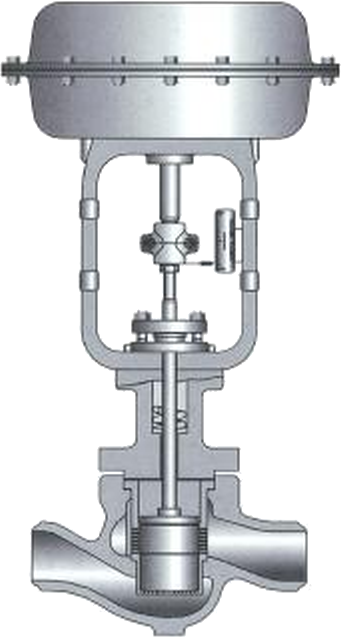

SYV76高壓低噪音籠式調節閥

采用國外技術生產的SYV76高壓低噪音籠式調節閥是一種為降低可壓縮流體噪聲而設計的壓力平衡式調節閥，為適應氣體的節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降，比HPN高壓籠式閥噪音低。閥體結構緊湊，流體通道呈S流線型，壓降損失小，流量大。調節閥配用多彈簧式薄膜執行機構，機構緊湊，輸出力大。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細

SYV76

高壓低噪音籠式調節閥

Linear Stroke Regulating Valve

產品概述

采用國外技術生產的SYV76高壓低噪音籠式調節閥是一種為降低可壓縮流體噪聲而設計的壓力平衡式調節閥，為適應氣體的節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降，比HPN高壓籠式閥噪音低。閥體結構緊湊，流體通道呈S流線型，壓降損失小，流量大。調節閥配用多彈簧式薄膜執行機構，機構緊湊，輸出力大。

標準技術參數

閥體

型式：直通籠式鑄造球形閥
公稱直徑：40-200mm
公稱壓力：ANSI 900、1500、2500、J1S63K
連接型式：法蘭連接：RF、RJ
標準按ANSI B16.5，JIS B2201
焊接式：嵌接焊SW(40~80mm)
對接焊BW(80~200mm)
材料：ZG25
ZG1Cr18Ni9 ZGOCr17Ni12Mo2
1.25C0.5Mo 2.25Cr1.0MMo
5.0Cr0.5Mo
SCPH21 SCPH32 SCPH61 Ti
上閥蓋：常溫型（P）:-5~+230℃
伸長1型(E1)：+230~+566℃
壓蓋型式：螺栓壓緊式
填料：石墨+因科鎳絲填料

閥內組件

閥芯型式：金屬閥座壓力平衡式結構
流量特性：線性特性
材料：1Cr18N9.0 C17 Ni12 Mo2.9 Cr18Mo和不銹綱堆焊司太菜合金

執行機構

型式：HA多彈簧式薄膜執行機構。
膜片材料：乙丙檢膠夾尼龍
彈簧范圍：0.04~0.20,0.08~0.24MPa
供氣壓力：0.28,0.30,0.40MPa
氣源接頭：Rc1/4
環境溫度：-30~+70℃
閥作用型式：氣開式或氣關式

附件

定位器，于輪機構，閥位傳送器等。

性能

泄漏量：符合標準ANSI B16.104III級，
小于額定Cv的0.1%。
回差：1%(帶定位器)
線性：±1%(帶定位器)

可調范圍

50:1

>

公稱通徑 閥座直徑 額定Cv值 額定行程
ANSI900.1500 JIS63K ANSI 2500
40 25 8 -- 25
32 12 8
40 20 12
50 32 12 S
40 20 12
50 30 20
80 50 30 20 38
65 43 30
80 62 43
100 65 43 30
80 62 43
100 90 62
150 100 90 62 50
12S 13S 90
1S0 210 135
125 125 90
200 160 210 135 75
200 330 210
Cv值和行程

公稱通徑 A
JIS63K RF ANSI 900 ANSI 1500 ANSI 2500
RF.SW.BW RJ RF.SW.BW RJ RF.SW.BW RJ
40 323 333 333 333 333 358 361
50 354 3/5 3/8 375 3/8 400 403
80 431 440 443 460 463 498 504
100 A96 510 513 530 533 575 585
150 699 715 718 770 776 820 833
200 895 915 918 972 982 1020 1036
法蘭距 單位 mm

公稱通徑 執行機構 H E ΦB
ANSI 900 JIS63K ANS11500 ANSI 2500 ANSI 900
JIS63K		 ANSI
1500		 ANSI
2500
P E1 P E1 P E1
40 HA3D.R 735 875 735 875 780 725 100 105 115 350
HA4D.R 890 1030 890 1030 935 1080 470
50 HA3D.R 765 925 765 925 300 960 110 120 130 350
HA4D.R 925 1085 925 1085 960 1120 470
80 HA3D.R 800 980 800 980 835 1005 140 150 165 350
HA4D.R 960 1140 960 1140 995 1165 470
100 HA3D.R 835 1015 835 1015 880 1050 160 150 165 350
HA4D.R 995 1175 995 1175 1040 1210 470
150 HA3D.R 895 1075 895 1075 935 1110 210 225 260 3S0
HA4D.R 1055 1235 1055 1235 1095 1270 470
200 HA4D.R 1155 1395 1155 1395 1185 1370 280 290 330 470

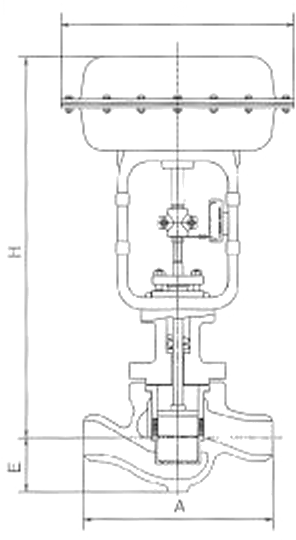

外形尺寸 單位 mm

備注：

1、P=常溫型上閥蓋，E1=伸長型上閥蓋。

2、表上H欄尺寸是河節閥不常手輪機構的數值，如果常頂裝手輪機構，那么要相應加上手輪機構的尺寸。

變HA執行機構的技術參數表編號為：NO。AN10-29-2.
