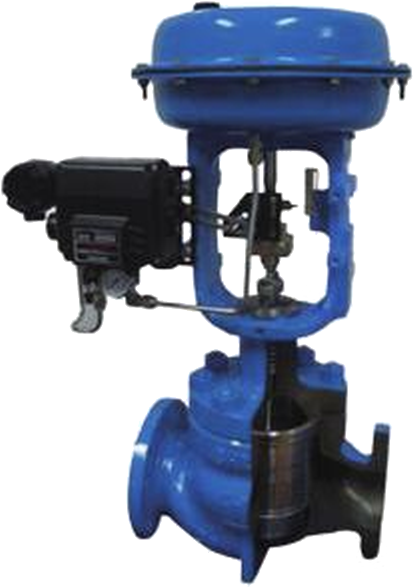

SYV75
低噪音籠式調節閥
Linear Stroke Regulating Valve
產品概述

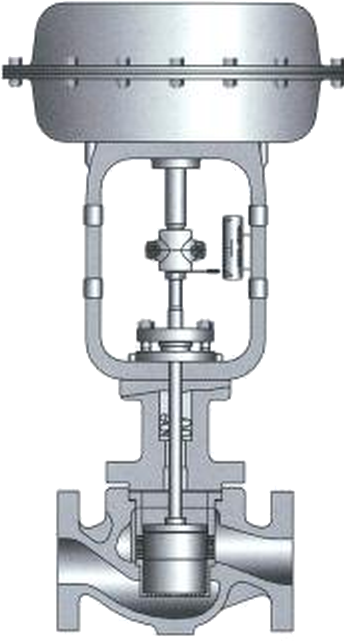

采用國外技術生產的SYV75低燥音籠式調節閥主要為降低可壓縮流體的噪音二設計的，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。流體通道星S流線型，還設有一個改善套筒周固流體平衡流動的導流翼，因此調節閥壓降損失小，流量大，躁音小。閥芯采用壓力平衡式結構，調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。
標準技術參數
閥體
型式：直通鑄造球閥
公稱直徑：40-200mm
公稱壓力：ANSI 150、300、600 J1S10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式：法蘭式：RF、RJ和LG
標準按ANSI B16.5;JISB2201
JB/T79.1 PN1.6 MPa,JB/T79.2
凹凸面
焊接式：嵌接焊W(40-50mm)
對接焊SW(65200mm)
材料：ZG25
ZG1Cr18Ni9 ZGOCr17Ni12Mo2
1.25Cr0.5Mo 5.DC0.5M0
SCPH21 SCPH61 Ti
上閥蓋：
常溫型（P)：-5~+230℃
伸長I型（E1):+230~+566℃
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料，含浸聚四氟乙烯
石棉填斜，石墨編織填料。
執行機構
型式：HA多彈簧式薄膜執行機構。
簧范圍：0.02~0.10,0.08~0.24MPa
供氣壓力：0.14，0.16，0.28，0.40MPa
氣源接頭：Rc1/4
環境溫度：-30~+70℃
閥作用式：氣開式或氣關式
性能
泄漏量：符合標準ANSI B16.104III標準級，
小于額定C的0.1%。
回差：3%(不帶定位器)
1%(帶定位器)
線性：±5%(不帶定位器)
±1%(帶定位器)
備注：采用標準的V型聚四氟乙烯填料。
| 公稱通徑 |
閥座直徑 |
額定Cv值 |
額定行程 |
| 40 |
25 |
11 |
25 |
| 32 |
17 |
| 40 |
24 |
| 50 |
32 |
17 |
| 40 |
24 |
| 50 |
44 |
| 65 |
40 |
24 |
38 |
| 50 |
44 |
| 65 |
68 |
| 80 |
50 |
44 |
| 65 |
99 |
| 80 |
99 |
| 100 |
65 |
68 |
| 80 |
99 |
| 100 |
120 |
| 150 |
100 |
120 |
50 |
| 125 |
175 |
| 150 |
330 |
| 200 |
125 |
175 |
75 |
| 150 |
330 |
| 200 |
580 |
Cv值和行程
| 公稱通徑 |
ANSI
125FF
150RF
JIS
10K
FF
RF
PN1.6
(MPa) |
JIS
16K
RF |
ANSI
300
JIS
20K
30RF
PN4.0
(MPa) |
ANSI
600
JIS
40K
RF
PN6.4
(MPa) |
JIS
16K
LG |
JIS
20K
LG |
JIS
30K
LG |
JIS
40K
LG |
ANSI
150K
RJ |
ANSI
300K
RJ |
ANSI
600K
RJ |
ANSI
300K
LG |
ANSI
600K
LG |
ANSI
1S0
SW.BW |
ANSI
300
600
SW.BW |
| 40 |
222 |
231 |
235 |
251 |
235 |
236 |
248 |
251 |
235 |
248 |
251 |
244 |
248 |
251 |
| 50 |
254 |
263 |
267 |
?86 |
265 |
267 |
276 |
286 |
267 |
283 |
?89 |
276 |
283 |
286 |
| 65 |
276 |
288 |
292 |
311 |
290 |
292 |
303 |
311 |
289 |
308 |
314 |
302 |
308 |
311 |
| 80 |
298 |
313 |
317 |
337 |
310 |
317 |
326 |
337 |
311 |
333 |
340 |
327 |
333 |
337 |
| 100 |
352 |
364 |
368 |
394 |
360 |
368 |
379 |
394 |
365 |
384 |
397 |
378 |
391 |
394 |
| 150 |
451 |
465 |
473 |
508 |
475 |
473 |
486 |
508 |
464 |
489 |
511 |
483 |
505 |
473 |
508 |
| 200 |
543 |
560 |
568 |
610 |
570 |
568 |
580 |
610 |
556 |
584 |
613 |
578 |
606 |
568 |
610 |
法蘭距 單位 mm
| 公稱通徑 |
執行機構 |
H |
ΦB |
E |
| P |
E1 |
| 40 |
HA2D.R |
500 |
665 |
267 |
70 |
| HA3D.R |
590 |
760 |
350 |
| 50 |
HA2D.R |
500 |
670 |
267 |
80 |
| HA3D.R |
595 |
765 |
350 |
| 65 |
HA2D.R |
575 |
745/755 |
267 |
88 |
| HA3D.R |
630 |
800/810 |
350 |
| HA4D，R |
865 |
1035/1045 |
470 |
| 80 |
HA2D，R |
580 |
755/765 |
267 |
98 |
| HA3D.R |
635 |
810/820 |
3b0 |
| HA4D.R |
870 |
1045/1055 |
470 |
| 100 |
HA2D.R |
610 |
810/870 |
267 |
113 |
| HA3D.R |
660 |
860/870 |
350 |
| HA4D.R |
890 |
1100/1110 |
470 |
| 150 |
HA3D.R |
785 |
1020/1045 |
350 |
170 |
| HA4D.R |
955 |
1190/1215 |
470 |
| 200 |
HA4D.R |
1090 |
1350 |
470 |
220 |

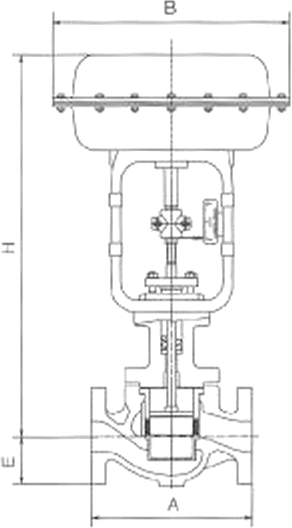

外形尺寸 單位 mm
備注：
1、P=常溫型，E1=伸長I型，E2=伸長II型，E21=整體式，E2W=焊接式。
2、表上H欄尺寸是調節閉不帶手輪機構的數值，如果帶頂裝手輪機構，那么要相應加上手輪機構的尺寸。
查HA執行機構的技術參數表。
3、伸長I型E1欄尺寸，左邊數字為J1S 10K和ANSI 125,150的閥，右邊字數為JIS 16K和ASSI 1300以上的閥。
