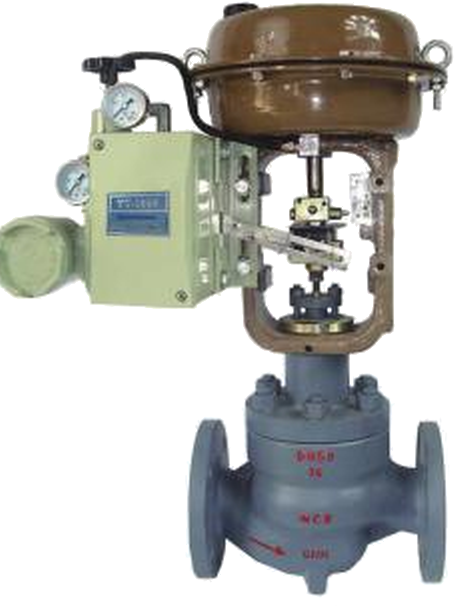

SYV71單座調節閥
如果您對我們的產品感興趣的話, 請聯系我們
產品分類
關鍵詞：
產品詳細
SYV71
單座調節閥
Linear Stroke Regulating Valve
產品概述

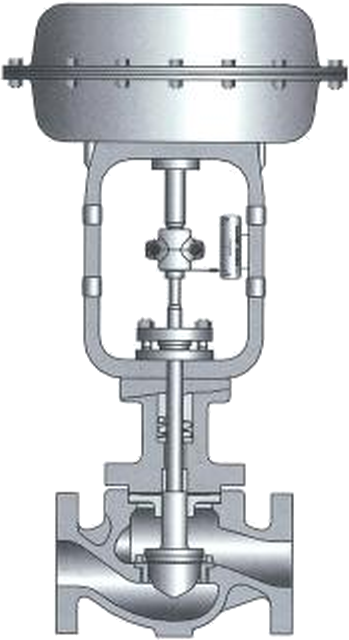

采用國外技術生產的SYV71單座調節閥是一種頂導向結構的調節閥，閥體流體通道呈S流線型，壓降損失小，流量大，可調范圍廣，流量特性曲線精度高，閥芯導向面積大，抗振性好。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大?？捎糜诳刂聘鞣N不同壓力和溫度的流體。
標準技術參數
閥體
公稱直徑：25~200mm 1"~8"
公稱壓力：ANSI 125、150、300、600
J1S 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式：法蘭式：FF、RF、RJ和LG
標準按ANSI B16.5,JIS B2201
JB/T79.1 PN1.6MPa JB/T79.2
凹凸面
焊接式：嵌焊接SW(40~50mm)
對接焊BW(65~200mm)
材料：ZG25
ZG1Cr18Ni9 ZGOCr17Ni12Mo2
1.25Cr0.5Mo 5.0Cr0.5Mo
SCPH21 SCPH61 Ti
上閥蓋：常溫型（P):-17~+230℃
伸長I型(E1):-45~-17℃
+230~+566℃
伸長II型(E2）:整體式（E21):-100~-45℃
焊接式(E2W):-196~-100℃
波紋管型：-17~+230℃
填料：V型聚四氣乙烯填料，含浸聚四氟乙烯石棉填料，石器編織填料。
執行機構
型式：HA多彈簧式薄膜執行機構。
彈簧范圍：0.02~0.10,0.08~0.24MPa
供氣壓力：0.14，0.16，0.28MPa
氣源接頭：RG1/4
環境溫度：-30~+70℃
閥作用型式：氣開式或氣關式
性能
泄漏量：合屬閥座：符合ANSI B16.104IV級，
小于額定的Cv的0.01%聚四氟乙烯閥座：符合標準ANSI B16.104VI級.
小于額定的Cv的10。司太菜堆焊閥座，
小于額定的Cv的10（快開閥芯）。
回差：3%（不帶定位器)
1%（帶定位器)
線性：±5%（不帶定位器）
士1%（帶定位器）
備注：采用標準的V型聚四氨乙烯填料。
可調范圍
50:1
備注：高精度金屬閱座流量特性符合1EC534-2
備注：
1、P=常溫型，E1=伸長I型，E2=伸長II型，E21=整體式，E2W=焊接式。

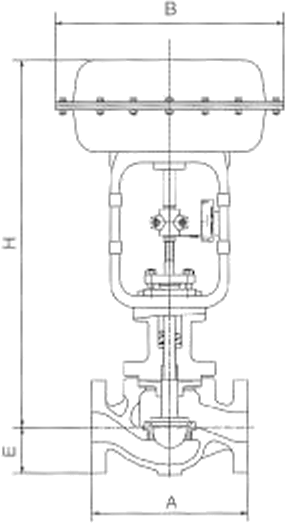

2、表上H欄尺寸是調節閥不帶手輪機構的數值，如果帶頂裝手輪機構，那么要相應加上手輪機構的尺寸。 查HA執行機構的技術參數表。
3、伸長I型E1欄尺寸，左邊致字為JIS 10K和ANSI 125,150的閥，右邊字?jǐn)?shù)為JIS 16K和ANSI 300以上的閥。
