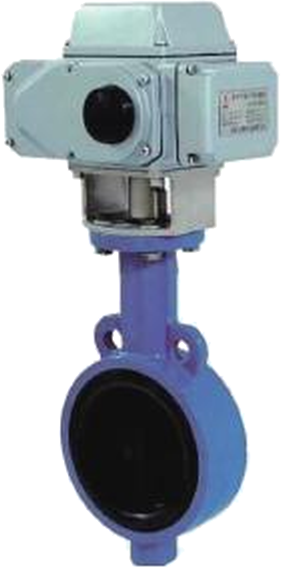

JSQD403
電子式電動通風調節閥
Electric Rotary Stroke Regulating Valve
產品概述
JSQD403(K|B)型電子式電動通風閥（簡稱調節蝶閥）是一種旋轉型闊節，為電動單元組合儀表中執行單元，可實現比例調節。調節球閥閥體流道阻力小，流量系數大，調節蝶閥配用接收ON-OFF或4-20Madc-5VDC的信號進行比例動作的小型、堅固、高精度的執行機構，動作靈敏，并采用轉角直接指示和反饋，特別適用于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。
標準技術參數
閥體
形式：鑄造或銅板焊接
閥尺寸：DN50w1000mm 2"~40"
額定壓力：PN10、PN16 ANSI 150
連接形式：ANSIGB JB HG JPI JIS DIN
焊接（須用戶指定）
法蘭標準：ANSI GB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：NCB WC6 WC9 CF3 CF8 CF3M CF8M
內件材質：WCB 304 316 304L 316L 17-4PH
結構形式：斜板式（無偏心，見圖）
壓蓋型式：壓板式
填料：V型聚四氟乙烯填料，柔性石墨填料
墊片：形式，齒型和平型
形式，F(xiàn)4改性F4,不銹鋼+石墨
閥內組件
閥板：斜度密封面
閥板關閉位置時有10°初始角
閥座：與閥體相同
執行機構
形式：電子式執行機構(Nucom/DTR系列)
Nucom/DTR-Z/10NS/10NM/10NL
閥作用：正作用、反作用
控制動作：比例控制
電源：AC100、200、220V.50/60Hz
轉角：60°
功耗：65/70/200/350W
輸入信號：4-20mADC或1-5VDC
輸出信號：4-20mADC
絕緣電阻：100M2(500VDC)
附電壓：1500VAC1分鐘
外殼材料：鋁合金壓鑄
外殼防護：1P55
電機保護：過熱保護器（自動恢復型）
配線接口：G1/4×2
環境溫度：-25℃~+55℃
環境濕度：10-90%RH
伺服控制盒：全半導體，樹脂澆封
手動裝置：可卸式扳手
附件（根據要求配置）
開度檢測電位計，極限開關，過載保護
性能
額定值：參照表1
流量特性：近似等百分比
可調范圍：30：1
閥座泄漏率（對于額定值）：
金屬密封 小于0.5% (ANS1B16.104-1976II級)
死區：0.5%FS以內
直線性：0.6%FS以內
動作時間：參照表1
外形尺寸：參照表2
產品重量：參照表2
油漆顏色：調節閥的電動執行機構和閥的表面應涂漆，不銹綱和銅的閥可以不涂漆。閥體
上的箭頭及文字涂紅滾。
用戶指定色彩也可。
| 公稱通徑 DN(mm) | 額定流量系數Kv | 執行機構型號 | 輸出力矩 Kgf.m | 動作時間 (S) | 允許壓差 (Mpa) |
|---|---|---|---|---|---|
| 50 | 100 | Nucom-10NS DTR | 5 | 15 | 0.6 |
| 80 | 200 | 5 | 15 | 0.6 | |
| 100 | 405 | 5 | 15 | 0.6 | |
| 125 | 620 | 10 | 30 | 0.6 | |
| 150 | 1150 | 10 | 30 | 0.6 | |
| 200 | 2030 | 10 | 30 | 0.36 | |
| 250 | 3150 | Nucom-10NM DTR | 20 | 15 | 0.46 |
| 300 | 4550 | 20 | 15 | 0.32 | |
| 350 | 6200 | 40 | 30 | 0.46 |
| 公稱通徑 DN(mm) | 額定流量系數Kv | 執行機構型號 | 輸出力矩 Kgf.m | 動作時間 (S) | 允許壓差 (Mpa) |
|---|---|---|---|---|---|
| 400 | 8100 | Nucom-10NM DTR | 40 | 30 | 0.36 |
| 450 | 10260 | 50 | 45 | 0.35 | |
| 500 | 13500 | 50 | 45 | 0.28 | |
| 600 | 19800 | Nucom-10NS DTR | 100 | 30 | 0.4 |
| 700 | 27000 | 100 | 30 | 0.29 | |
| 800 | 35700 | 150 | 45 | 0.33 | |
| 900 | 44600 | 200 | 60 | 0.35 | |
| 1000 | 55080 | 200 | 60 | 0.29 |

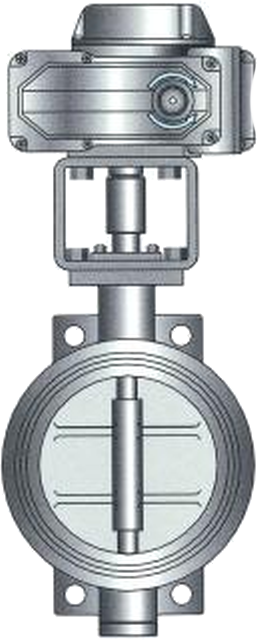

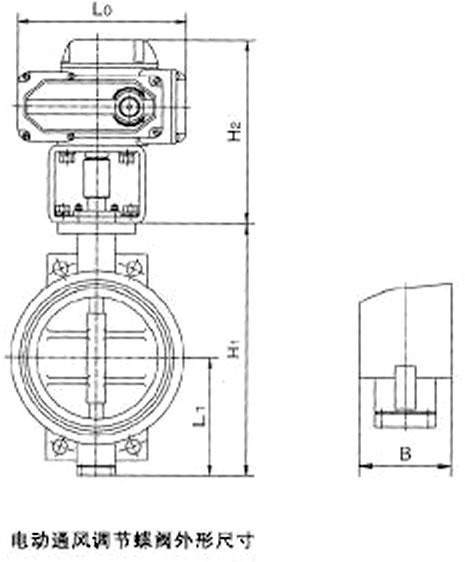

| 公稱通徑DN ( mm ) | L0 | L1 | H1 | H2 | B | 重量(Kg) | |
|---|---|---|---|---|---|---|---|
| 對夾式 | 法蘭式 | ||||||
| 80 | 207 | 78 | 220 | 204 | 60 | 108 | 14 |
| 80 | 207 | 92 | 247 | 204 | 60 | 114 | 17 |
| 100 | 207 | 102 | 267 | 222 | 60 | 127 | 20 |
| 125 | 207 | 117 | 306 | 234 | 60 | 140 | 25 |
| 150 | 207 | 130 | 332 | 234 | 60 | 140 | 29 |
| 200 | 207 | 172 | 414 | 244 | 70 | 152 | 47 |
| 250 | 256 | 197 | 479 | 255 | 70 | 165 | 67 |
| 300 | 256 | 227 | 533 | 292 | 80 | 178 | 78 |
| 350 | 256 | 252 | 568 | 292 | 80 | 190 | 96 |
| 400 | 256 | 296 | 668 | 292 | 100 | 216 | 130 |
| 450 | 256 | 321 | 720 | 292 | 100 | 222 | 142 |
| 500 | 256 | 346 | 770 | 352 | 100 | 229 | 191 |
| 600 | 380 | 480 | 965 | 352 | 150 | 267 | 230 |
| 700 | 380 | 530 | 1065 | 352 | 150 | 292 | 250 |
| 800 | 380 | 595 | 1190 | 352 | 200 | 318 | 320 |
| 900 | 380 | 685 | 1375 | 352 | 200 | 330 | 410 |
| 1000 | 380 | 735 | 1465 | 352 | 200 | 410 | 510 |
注：
1、表中重量為配用PSL型執行機構數據。
