國標三偏心多層次法蘭連接蝶閥

國標三偏心多層次法蘭連接蝶閥,尺寸均可根據用戶需要而定，若需特殊材料定貨時提出

郵箱

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品分類

關鍵詞：

產品詳細

國標三偏心多層次法蘭連接蝶閥Three Eccentric Multiple Layers Flange Butterfly Valve

產品規范 Product specification	設計規范Design spec	結構長度Face to face	連接法蘭Flange end	試驗與檢驗Test&check	產品標識Marking	供貨規范Supply
產品規范 Product specification	GB/T 12238 JB/T8527	GB/T 12221	GB/T 9113	GB/T 13927	GB/T 12220	JB/T 7928

產品規范/Product specification

DN	L	渦輪渦桿傳動Worm Gear Driven					電動 Electric				氣動 Pneumatic			重量(Kg)
DN	L	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	渦輪傳動 Worm Gear Driven
50	108	290	175	32	125	160	316	218	156	126	─	─	─	19
65	112	295	195	63	140	180	336	228	156	126	─	─	─	22
80	114	320	185	63	140	180	513	265	178	180	─	─	─	32
100	127	342	195	63	140	200	538	282	178	180	─	─	─	36
125	140	365	209	63	140	200	560	295	178	180	─	─	─	39
150	140	415	243	63	140	350	605	300	178	180	─	─	─	43
200	152	510	263	84	150	350	749	321	235	370	695	327	275	57
250	165	567	295	84	150	400	803	330	235	370	750	355	275	88
300	178	665	342	108	200	400	880	365	235	370	955	472	378	109
350	190	739	385	108	200	600	960	410	235	370	1033	515	378	144
400	216	825	430	152	240	600	1032	445	235	370	1185	595	530	200
450	222	910	469	152	240	600	1118	487	235	370	1270	632	530	238
500	229	990	500	168	300	800	1190	520	235	370	1335	665	530	326
600	267	1210	618	192	320	800	1380	625	235	370	1642	829	530	466
700	292	1475	746	338	237	400	1582	745	245	515	1785	905	680	592
800	318	1600	810	338	237	400	1713	810	245	515	1915	970	680	917
900	330	1870	1000	530	785	400	1870	875	360	540	1964	1239	1480	1078
1000	410	2000	1065	530	785	400	2000	940	360	540	2096	1306	1770	1393
1200	470	2215	1170	530	785	600	2118	1060	360	540	2333	1418	1830	1855
1400	530	2430	1319	650	865	600	2328	1325	385	565	2591	1546	1890	2457
1600	600	2700	1443	650	865	600	2550	1450	385	565	2908	1738	2210	3360
1800	670	2938	1595	650	865	600	2816	1598	300	770	─	─	─	─
2000	760	3210	1743	650	865	800	3065	1746	684	794	─	─	─	─
2200	800	3481	2051	636	660	800	3780	2351	825	920	─	─	─	─
2400	850	3705	2125	636	660	800	3933	2425	825	920	─	─	─	─

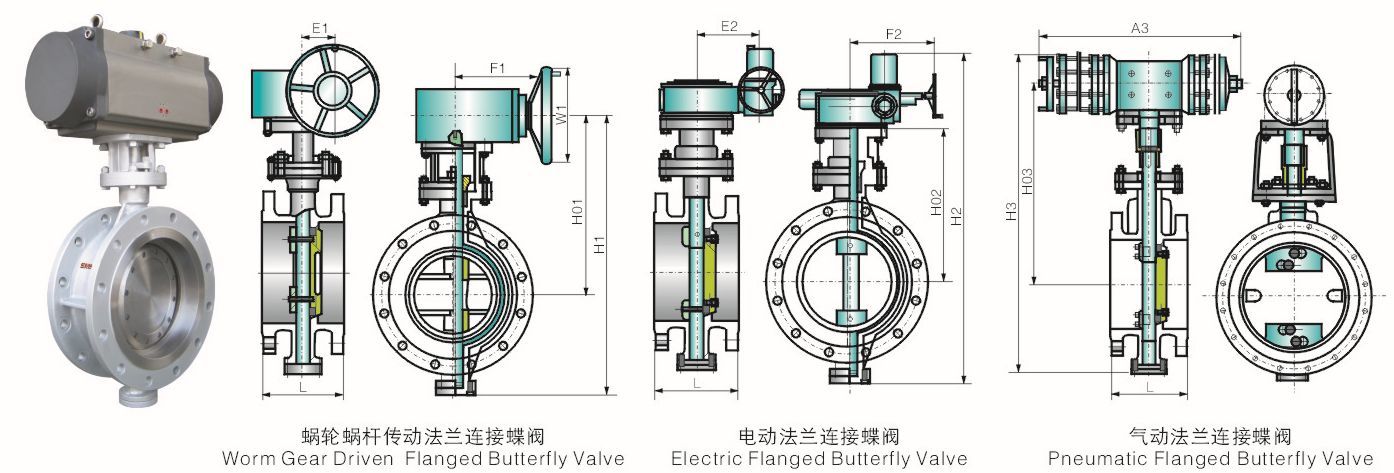

主要外形尺寸 Main outline dimensions PN1.6MPa

DN	L	渦輪渦桿傳動 Worm Gear Driven					電動 Electric				氣動 Pneumatic			重量W(Kg)
DN	L	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	渦輪傳動 Worm Gear Driven
50	150	290	175	63	140	180	316	218	156	126	─	─	─	19
65	170	295	195	63	140	200	336	228	156	126	─	─	─	22
80	180	320	185	63	140	200	552	265	178	180	─	─	─	32
100	190	350	200	63	140	350	585	290	178	180	─	─	─	36
125	200	375	210	63	140	350	610	305	178	180	─	─	─	39
150	210	425	245	84	150	400	765	315	178	180	─	─	─	42
200	230	526	270	84	150	400	820	304	235	370	740	367	275	67
250	250	590	302	108	200	600	910	336	235	370	890	443	378	98
300	270	695	360	108	200	600	1000	386	235	370	985	493	378	116
350	290	789	420	152	240	600	1055	425	235	370	1155	575	530	175
400	310	848	435	152	240	800	1108	456	235	370	1206	603	530	228
450	330	943	475	168	300	800	1140	490	235	370	1284	643	530	312
500	350	1079	550	192	320	400	1238	552	235	370	1390	705	535	354
600	390	1352	675	338	237	400	1399	635	245	515	1660	835	680	515
700	430	1495	759	338	237	400	1611	750	360	540	─	─	─	686
800	470	1640	835	530	785	400	1782	802	360	540	─	─	─	1155
900	510	1765	886	530	785	600	1915	886	385	565	─	─	─	1337
1000	550	1885	945	530	785	600	2040	945	385	565	─	─	─	1617
1200	630	2100	1055	650	865	600	2184	1053	300	770	─	─	─	2247
1400	710	2325	1163	650	865	600	2375	1164	684	794	─	─	─	─

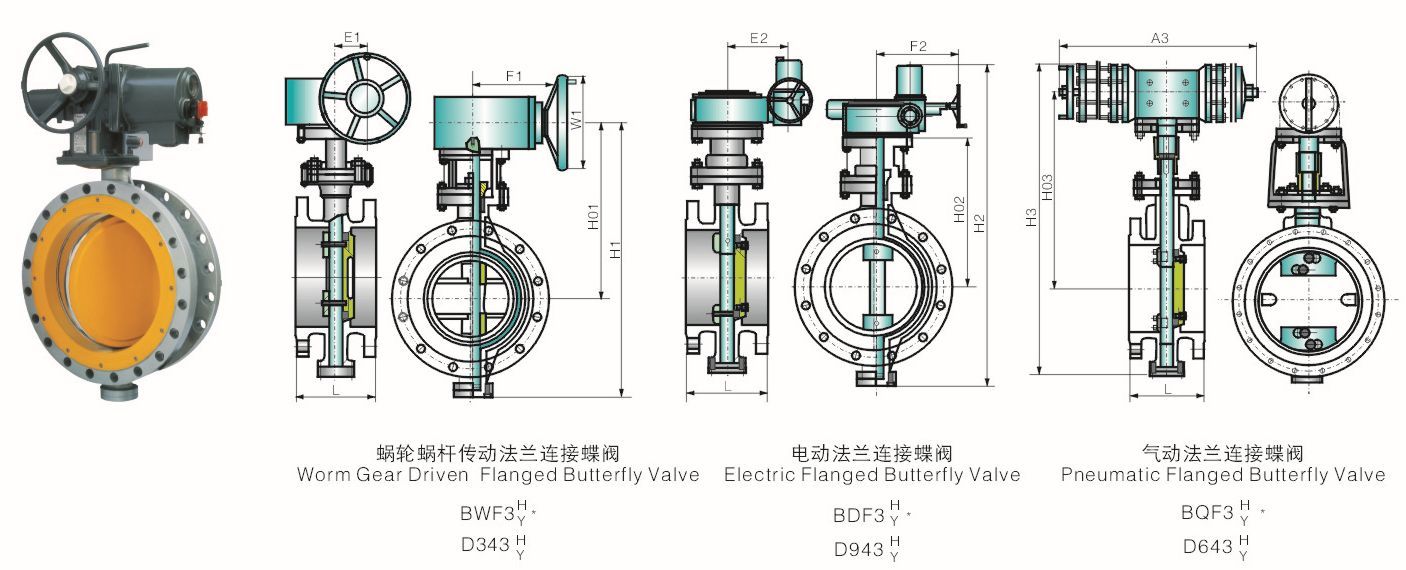

主要外形尺寸 Main outline dimensions PN2.5 MPa

DN	L	渦輪渦桿傳動Worm Gear Driven					電動 Electric				氣動 Pneumatic			重量W(Kg)
DN	L	H1	H01	E1	F1	W1	H2	H02	E2	F2	H3	H03	A3	渦輪傳動 Worm Gear Driven
50	108	350	238	63	140	350	354	238	178	180	625	513	250	─
65	112	370	255	84	150	400	389	255	178	180	625	510	250	─
80	114	380	260	84	150	400	530	260	235	180	645	525	250	─
100	127	420	298	108	200	600	555	298	235	180	675	537	250	─
125	140	460	325	108	200	600	582	325	235	370	715	551	450	─
150	140	555	380	152	240	600	609	350	235	370	800	625	450	─
200	152	760	460	152	240	800	755	385	235	370	850	650	450	84
250	165	830	587	168	300	800	818	437	235	370	925	682	450	158
300	178	895	645	192	320	400	912	485	235	370	1035	785	650	200
350	190	950	670	338	237	400	983	580	245	515	1070	790	650	235
400	216	1190	810	338	237	400	1058	600	360	540	1190	840	650	382
450	222	1225	850	338	237	400	1245	610	360	540	─	─	─	427
500	229	1285	857	530	785	600	1325	660	385	565	─	─	─	511
600	267	1357	885	530	785	600	1414	710	385	565	─	─	─	826
