  • 國標對焊式金屬硬密封蝶閥
  • 國標對焊式金屬硬密封蝶閥
國標對焊式金屬硬密封蝶閥
國標對焊式金屬硬密封蝶閥
+

分享到：

國標對焊式金屬硬密封蝶閥

本蝶閥適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

關鍵詞：

產品詳細

國標對焊式金屬硬密封蝶閥Butt Weld type metallic hard sealing butterfly valve

用途及特點/Purpose and characteristic

本蝶閥適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。其主要特點如下：
 1、結構緊湊、體積小、重量輕、操作靈活、使用方便；
 2、采用三維偏心彈性或多層次硬密封結構，其密封性能可靠；
 3、此閥無法蘭，對管道和保溫包扎及防腐等帶來很大方便和美觀；
 4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。
 This kind of butterfly valve is suitable for pipe of high temperature, high pressure, fire-proof, jacket etc as start and stop or adjust medium,
 the main characteristic as below :
 1.Compact configuration, tiny bulk, light and operate skillfully and Conveniently.
 2.It adopt three-dimensional eccentric elasticity or multiple-layers hard sealing configuration, the hermetical capability can reach to zero leakage
 3.This kind of valve with no flange, which makes pipe elegantly and Binding up conveniently.
 4.It has characteristic of high temperature resistant, high pressure resistant, antisepsis, wearable etc.

采用標準/Adoption standard

焊接尺寸Jointing dimension:GB12224;ANSI B16.25;DlN2559
 結構長度Structure length :GB/T12221-1989;API609
 壓力試驗Pressure test:GBT13927-1992;AP1598

傳動型式/Drive type

渦輪傳動、氣動傳動、電動傳動。
 Worm wheel drive, pneumatic drive, electric drive.

公稱通徑 Nominal diameter DN(mm) 50 ~1400
公稱壓力 Nominal pressure PN(MPa) 0.6 1.0 1.6 2.5 4.0
試驗壓力Ps(MPa) Test pressure 強度試驗Shell test 0.9 1.5 2.4 3.75 6.0
密封試驗Seal test 0.66 1.1 1.76 2.75 4.4
氣密封試驗Air Seal test 0.6 0.6 0.6 0.6 0.6
適用介質 Appropriate medium 水、蒸氣、油品、酸類腐蝕性等。Water，steam，oil，acid corrosive and so on.
適用溫度 Appropriate temperatuer 碳鋼 Carbon steel: 不銹鋼 Stainless steel: -40°C ~600°C
主要技術參數/Main technology parameter
零件名稱Parts name 材料 Material
閥體Body 鑄鋼、不銹鋼、鉻相鋼及特殊材料 Cast steel, stainless steel,Cr.Mo.Steel and ad hoc material
蝶板Disc 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼及特殊材料 Cast steel, Alloy steel, stainless steel,Steel and ad hoc material
密封圈Seal ring 不銹鋼、抗磨材料 Stainless steel,resist grind material
閥桿Stem 2Cr13、1CM3不銹鋼、鉻鉬鋼 Stainless steel, Cr.Mo.Steel
填料 Packing 柔性石墨 Flexible graphite
主要零件的材質/Material for main parts
公稱壓力Nominal pressure PN0.6MPa 公稱壓力Nominal pressure PN1.0MPa
通徑Diameter 外形尺寸(參考值)External dimension(consult) 外形尺寸(參考值)External dimension(consult)
mm inch L D d H H1 A B L D d H H1 A B
600 24 390 636 602 499 1280 570 660 390 636 602 499 1280 570 660
700 28 430 726 692 566 1480 750 550 430 726 692 566 1480 750 550
800 32 470 826 792 632 1608 750 550 470 826 792 632 1608 750 550
900 36 510 926 892 693 1857 750 550 510 926 892 693 1857 750 550
1000 40 550 1028 992 757 2038 900 750 550 1028 992 757 2038 900 750
1200 48 630 1228 1192 851 2237 1000 925 630 1228 1192 851 2237 1000 925
1400 56 710 1428 1392 876 2411 1000 925 710 1428 1392 876 2411 1000 925
1600 64 790 1628 1592 1095 2756 1000 925 790 1628 1592 1095 2756 1000 925
1800 72 870 1828 1792 1214 3093 1100 980 870 1828 1792 1214 3093 1100 980
2000 80 950 2028 1992 1332 3355 1100 980 950 2028 1992 1332 3355 1100 980

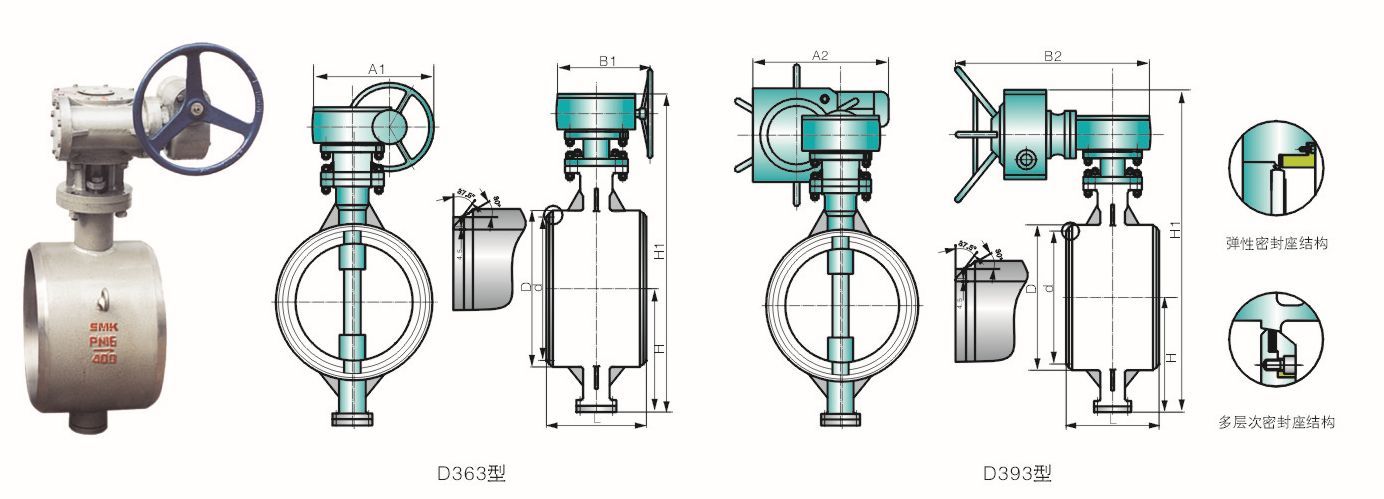

BWD3H*D363H(C.I.P.R)對焊式硬密封蝶閥系列外形尺寸/Both weld type hard sealing butterfly valve external dimension
公稱壓力Nominal pressure PN0.6MPa 公稱壓力Nominal pressure PN1.0MPa
通徑Diameter 外形尺寸(參考值)External dimension(consult) 外形尺寸(參考值)External dimension(consult)
mm inch L D d H H1 A B L D d H H1 A B
80 3 180 90 78 90 356 180 200 390 636 602 509 1369 570 660
100 4 190 110 96 100 375 180 200 430 726 692 572 1492 750 550
125 5 200 135 121 113 401 180 200 470 826 792 638 1622 750 550
150 6 210 161 146 130 450 270 280 510 926 892 700 1924 750 550
200 8 230 222 202 205 545 400 425 550 1028 992 765 2054 900 750
250 10 250 278 254 235 630 400 425 630 1228 1192 860 2259 1000 925
300 12 270 330 303 275 715 450 560 710 1428 1392 986 2610 1000 925
350 14 290 382 351 309 817 450 560 790 1628 1592 1106 2856 1000 925
400 16 310 432 398 346 923 535 580 870 1828 1792 1216 3121 1100 980
450 18 330 484 450 392 1059 535 580 950 2028 1992 1345 3385 1100 980
500 20 350 535 501 427 1126 535 580
公稱壓力Nominal pressure PN0.6MPa 公稱壓力Nominal pressure PN1.0MPa
通徑Diameter 外形尺寸(參考值)External dimension(consult) 外形尺寸(參考值)External dimension(consult)
mm inch L D d H H1 A B L D d H H1 A B
80 3 180 90 78 90 356 180 200 180 90 78 108 430 180 200
100 4 190 110 96 106 387 180 200 190 110 96 108 392 180 200
125 5 200 135 121 122 413 180 200 200 135 120 120 414 180 200
150 6 210 161 146 136 459 270 280 210 161 145 135 494 270 280
200 8 230 222 202 215 585 400 425 230 222 200 202 578 400 425
250 10 250 278 254 247 649 400 425 250 278 252 235 673 400 425
300 12 270 330 303 288 771 450 560 270 330 301 280 793 450 560
350 14 290 382 351 333 929 450 560 290 382 351 315 921 450 560
400 16 310 432 398 359 993 535 580 310 432 398 355 1021 535 580
450 18 330 484 450 405 1053 535 580 330 484 448 370 1 143 535 580
500 20 350 535 501 444 1245 535 580 350 535 495 420 1192 535 580
600 24 390 636 602 521 1750 570 660 390 636 595 490 1327 570 660
700 28 430 726 692 586 1519 750 550
800 32 470 826 792 659 1659 750 550
900 36 510 926 892 720 1829 750 550
1000 40 550 1028 992 780 1949 900 750
1200 48 630 1228 1192 889 2243 1000 925
1400 56 710 1428 1392 1000 2462 1000 925
