伸縮蝶閥

伸縮蝶閥為法蘭式蝶閥和管道伸縮器兩種功能為一體，即能起到節流作用，又能解決溫差所產生的內力的消除，即起到伸縮作用。該閥可在 電力、冶金、石油、化工、煤氣、城市供熱、水電造紙、輕紡、醫藥、食品、供排水、能源、一切非腐蝕性的氣體、液體、半流體以及固體粉未管線和容器上作為調節和截流使用。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

關鍵詞：

產品詳細

伸縮蝶閥

伸縮蝶閥為法蘭式蝶閥和管道伸縮器兩種功能為一體，即能起到節流作用，又能解決溫差所產生的內力的消除，即起到伸縮作用。該閥可在 電力、冶金、石油、化工、煤氣、城市供熱、水電造紙、輕紡、醫藥、食品、供排水、能源、一切非腐蝕性的氣體、液體、半流體以及固體粉未管線和容器上作為調節和截流使用。可任意換位置安裝，不受介質、流向的影響，另作閥門安裝兩法蘭間距的調節。


伸縮蝶閥安裝說明

 1、伸縮蝶閥在安裝前必須平放，切勿隨意磕碰。
 2、伸縮蝶閥出廠時結構長度為最小度，安裝時，拉至安裝長度(即設計長度)。3、當管道間長度超過伸縮閥長度時，請調整管道間隔，切勿強 行位伸縮閥，以免損壞伸縮閥。

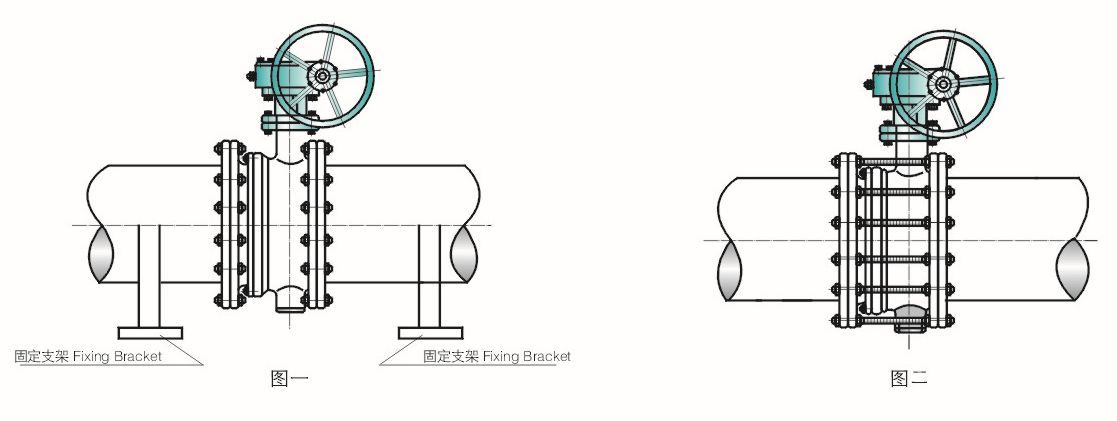

 4、伸縮蝶閥可在任意位置安裝，做溫度補償用，在管道安裝完成后，需沿管道軸統方向兩端加支架，防止伸縮閥伸縮管拉出(見圖1),支架的 地支承力按右列公式計算，運行時嚴禁將支架卸掉。
 5、伸縮蝶閥不做溫度補償時，只做安裝更換，維修閥門方便用時，可用通螺栓限位，對稱夾緊伸縮®以防止伸縮管拉出(見圖2),損壞伸縮蝶 閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力，按上公式進行計算，運行時限位螺栓晉嚴禁 卸掉(螺栓另配)。
 6、管道施工現場嚴禁隨意拆卸解體伸縮蝶閥。
 7、本伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮閥。管道安裝時，要求伸縮蝶瘩兩端管道必須同心，管道上的兩法 蘭面要求平行。
 8、法蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓。
 9、伸縮管安裝在閥門后。
 10、伸縮閥伸縮部分不得安裝在管道拐角處或管道末端。
伸縮蝶閥的特點

 1、 設計新穎，結構獨特
 2、 體積小，重量輕
 3、 操作輕便省力，啟閉迅速
 4、 密封部位能調節和更換，密封性能可靠，流阻小，節能

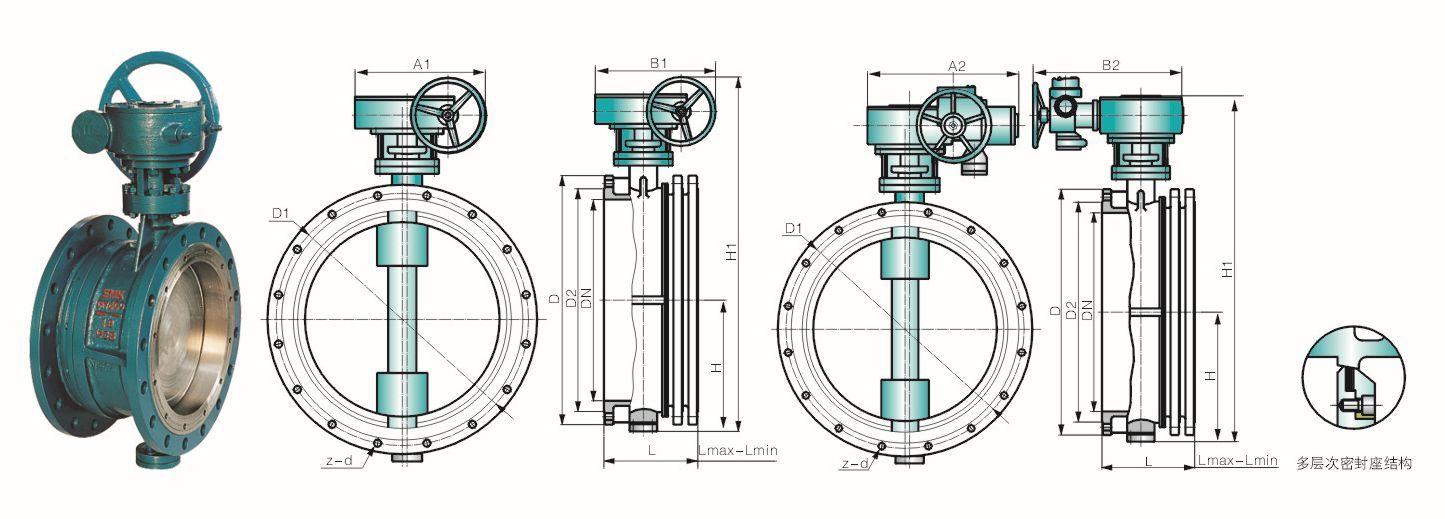

公稱通徑 DN Nominal diameter 外形尺寸(參考值> External dimension(consult 連接尺寸 Conjunction Size
H H1 設計最大長度Lmax Most design extent 設計最小長度Lmin Least design extent 設計長度L Design extent A B 0.6MPa 1.0MPa 1.6MPa
mm inch D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 80 309 164 138 151 180 200 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 2½ 95 337 190 154 172 180 200 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 3 98 347 195 163 177 180 200 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 4 114 373 227 184 206 180 200 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 5 128 405 254 201 215 180 200 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18
150 6 139 440 240 195 225 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 8 174 612 265 215 245 400 425 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
250 10 215 693 295 235 265 400 425 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 12 245 747 308 254 282 450 560 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 14 270 802 325 271 300 450 560 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 16 305 991 345 283 314 535 580 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 18 325 1037 370 314 340 535 580 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 20 360 1127 377 316 346 535 580 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 24 445 1377 446 388 417 570 660 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 28 505 1496 445 395 425 750 550 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 32 560 1584 479 425 455 750 550 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 36 630 1676 515 455 485 750 550 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 40 680 1760 525 465 495 900 750 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 48 795 2018 574 512 542 1000 925 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48
SBWF3(H/X)* SD343(H/X)-(6/10/16) 系列系列連接尺寸/Series connection dimensions
