WZD108
頂部導向力形調節切斷閥
Pneumatic Linear Stroke Regulating Valve
產品概述

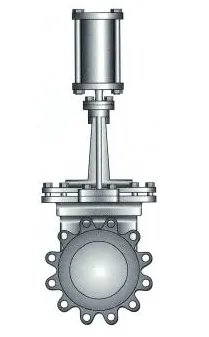

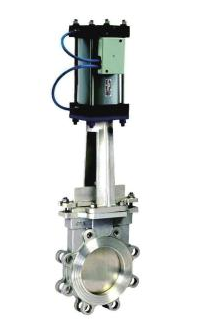

WZD108型氣動刀形調節切斷閥由氣動話塞式執行機構和刀閘組成。該閥設計緊湊,占據空間少，重量輕，易于安裝，耐磨 防堵措施完善，更于安裝，使用壽命長，流量系數大。及獨特的薄形閥體和具有刀形切口的單閥板結構，使它特別適合 于處理各種潔凈的、臟污的、粘性的表體，尤其是含雜質、顆粒和纖維的槳液，以及帶固體粉粒的氣體物料。因此本產 品可廣泛虛用于化纖、造紙、自來水、污水處理、化工、電力、鋼鐵等工業部門的過程控制中對被控制流體起到節流、開關調節、節流調節等作用。
WZD108 頂部導向力形調節切斷閥
標準技術參數
閥體
型式：直通鑄造閥
閥尺寸：DN50~1200mm 2"~50"
額定壓力：PN10、PN16、ANSI 150 300
連接形式：ANSI GB JB HG JPI JIS DIN 焊接（須用戶指定）
法蘭標準：ANSIGB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：NCB CF3 CF8
內件材質：WCB 304 316 304L 316L 17-4PH
結構形式：標準型(-20℃~+230℃)
填料：丁腈橡膠/聚四氧乙烯填料
墊片：型式，齒型和平型材料，F(xiàn)4/改性F4,不銹佩+石墨
閥內組件
Pneumatic Linear Stroke Regulating Valve
閥芯：刀形切口單閥板
金屬密封
軟密封
材料：PTFE/1C18Ni9Ti/1Cr18Ni12Mo2T
執行機構
型式：活寒式執行機構（主要參數見表1)
閥作用：雙作用
供氣壓力：400-700KPa
環境溫度：-10℃~+80℃
環境濕度：95%
壓力 推力
閥作用
雙作用，氣源故障閥保持原位
電磁閥，繼動器，保位閥，其它
性能
流量特性：近似直線
閥座泄漏率（對于額定Kv值%）：10-8KV
外形尺寸：參照表2
油漆顏色：調節閥的氣動執行機構和閥的表面應涂漆，不銹鋼和銅的閥可不涂漆。閥體上的箭頭及文字涂紅滾。用戶指定色彩也可。
高溫散熱型
波紋管密封型
