產品詳細

通風熱風蝶閥

本系列產品為熱力風道和調節風量的新產品，結合了球閥和蝶閥兩者的優點，采用板焊蝶板結構、能平穩、精確的調節合理的風量，使流 量特性為近似等百分比，可調范圍大，可調為100:1、運用方向軸節及鉸鏈機構，可滿足管道工上方、下方任意位置的安裝和驅動，專門設計 的操縱架，具備操作方便、輕巧靈敏、定位準確的特定功能，驅動方式有渦輪渦桿傳動及電動。
 調節蝶閥主要用于業氣體管道中作調節介質流量用，主要結構為直板式調節和ZAJW型自動調節蝶閥。
 用途和特點，直板式調節閥適用于水泥、建材、市政建設、電力等行業氣體管道作啟閉和調節介質流量之用，該閥流阻小、啟閉靈活、結構簡單、結構長度度短，重量輕，使用維修方便。

結構簡圖(通風蝶閥)

•公稱壓力：0.1MPa~1MPa
 •適用介質:空氣、煙氣、煤氣等
 •適用溫度：≤300℃~1200℃
 •泄漏率：≤1%
 •閥門主體材料：碳鋼、合金鋼、不銹綱
 •電動裝置為一、二級兩級傳動，并可手動操作，可實現現場操作和遠距離集中控制的要求。
 •連接法蘭標準：GB/T9115
 ZAJW型自動調節蝶閥主要用于冶金、化工、能源及環保等行業的氣體管道，供調節介質流量之用。該閥全部采用鋼板焊接結構，體積小、重量輕，易于安裝。


序號NO 零件名稱Part Name 材料 Materials 可選材料 Optional Materials
1 下軸承套 Down bearing cover 碳鋼 Carbon Steel 不銹鋼ss
2 螺栓bolts 碳鋼 Carbon Steel 不銹鋼ss
3 下閥桿Down Stem 不銹鋼ss 不銹鋼ss
4 螺栓bolts 碳鋼 Carbon Steel 不銹鋼ss
5 螺母Nut 碳鋼 Carbon Steel 不銹鋼ss
6 填料 Packing 柔性石墨Grqhite 柔性石墨Grqhite
7 襯套 Bushing 碳鋼 Carbon Steel 不銹鋼ss
8 銷軸Pin 不銹鋼ss 不銹鋼ss
9 蝶板Disc 不銹鋼ss 不銹鋼ss
10 閥體Body 碳鋼 Carbon Steel 不銹鋼ss
11 填料壓套Gland 碳鋼 Carbon Steel 不銹鋼ss
12 上閥桿up Stem 不銹鋼ss 不銹鋼ss
13 軸承 Bearing
14 上軸承套Up bushing cover 碳鋼 Carbon Steel 不涵ss

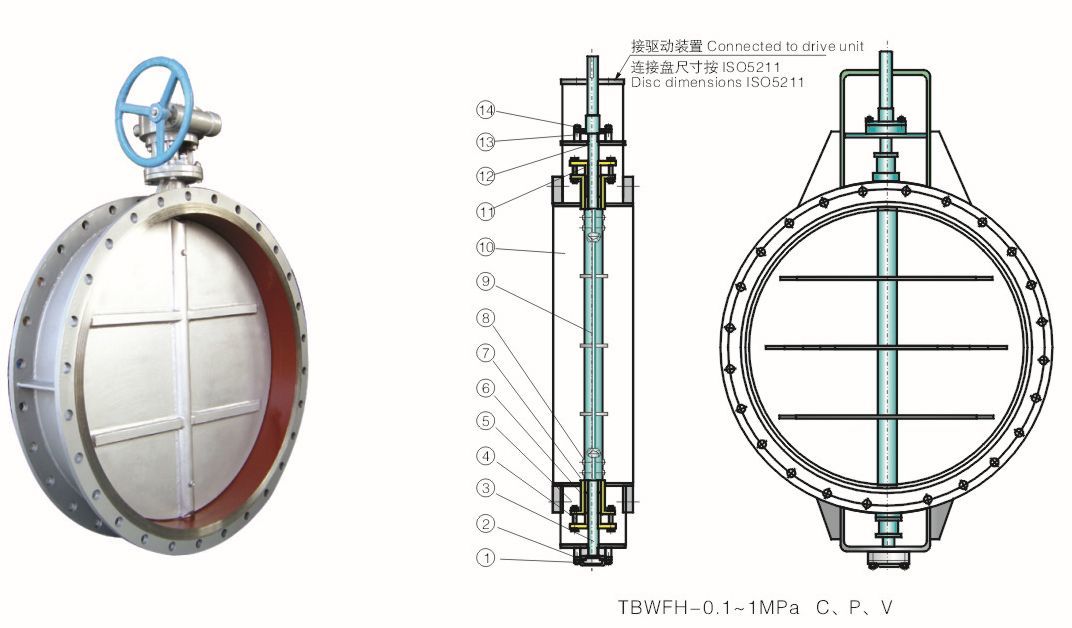

材料明細表(通風蝶閥)/Materials list (Aaration butterfly valve)

提示：
 1、殼體材料壓力溫度等級表見附錄F
 2、殼體材料化學成分及力學性能見附錄G
 3、內件材料及推薦服務范圍見附錄E

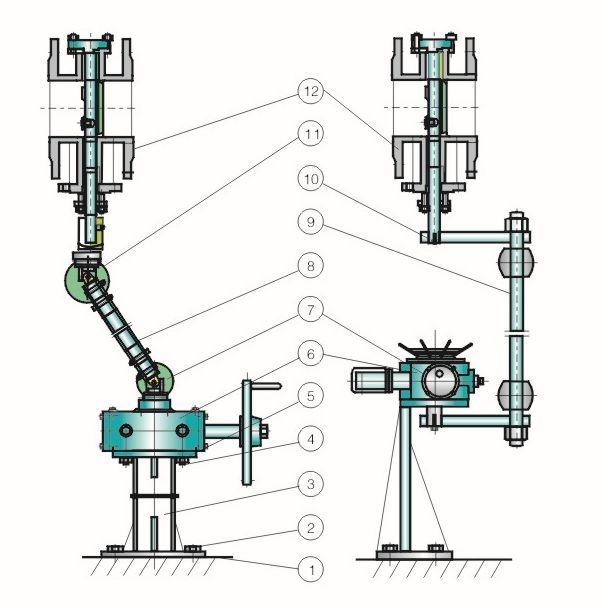

調節傳動機構簡圖及各零部件名稱

根據現場的布置各要求，傳動機構可上傳動結構和落地傳動結構

各部件名稱

  1. 底版
  2. 螺栓
  3. 操縱支座
  4. 螺栓
  5. 螺母
  6. 驅動裝置
  7. 帶伸縮節萬向接頭
  8. 傳動桿
  9. 球形鉸鏈機構
  10. 曲柄
  11. 帶伸縮節萬向接頭
  12. 熱風調節蝶閥


流量特性

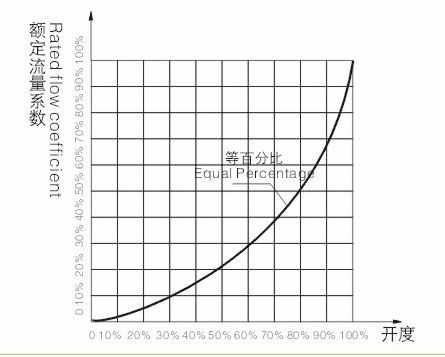

"V"型蝶板的使用，能平穩、精確地調節合理的風量，使流量特性為近似等百分比。固有流量特性圖如下；


電動通風蝶閥

TBFFH-0.1~1MPa.C、P、V該閥主要用于冶金工業的燒結、冶煉系統建材、化工、能源、環保等行業的通風除塵管道，是一種安全可 靠的調節、隔斷裝置。該閥結的構緊湊，體積小，重量輕，密封效果好、泄漏量小。該閥可遠程控制也可就地操作。

  • 公稱壓力：
    • 0.1MPa ~1MPa(DN200~2000)
    • 0.01 MPa~1 MPa(DN2200~3000)
    • 0.005MPa~1MPa(DN3200~5350)
  • 適用介質：空氣及含塵煙氣、煤氣等
  • 適用溫度：≤300℃~1200℃
DN L D D1 b n-d H H1 H2 LO L1 L2 L3 重量kg
200 140 320 280 16 8-17.5 917 530 225 300 140 363 223 70
250 140 375 335 16 12-17.5 967 550 250 300 140 363 223 81
300 170 440 395 16 12-22 1027 610 280 300 140 363 223 89
350 170 490 445 16 12-22 1166 635 320 355 160 460 300 167
400 190 540 495 16 16-22 1216 670 345 355 160 460 300 176
450 190 595 550 16 16-22 1276 685 375 355 160 460 300 189
500 190 645 600 20 20-22 1316 700 395 355 160 460 300 202
600 210 755 705 20 20-26 1432 752 466 795 160 684 215 351
700 210 860 810 20 24-26 1532 802 516 795 160 684 215 376
800 210 975 920 20 24-30 1656 852 580 795 160 684 215 463
900 250 1075 1020 20 24-30 1756 902 630 795 160 684 215 506
1000 250 1175 1120 20 28-30 1878 962 695 880 195 738 290 603
1200 250 1375 1320 20 32-30 2070 1035 795 865 195 738 290 750
1400 300 1575 1520 20 36-30 2350 1195 915 890 250 701 330 1213
1600 300 1790 1730 24 40-30 2550 1295 1015 890 250 701 330 1403
1800 300 1900 1930 24 44-30 2750 1395 1115 890 250 701 330 1710
2000 300 2190 2130 24 48-30 2950 1495 1215 890 250 701 330 1869
2200 350 2405 2340 24 52-33 3750 1883 1642 1060 303 840 360 2650
2400 350 2605 2540 24 56-33 3950 1983 1742 1060 303 840 360 2880
2600 350 2805 2740 28 60-36 4150 2083 1842 1060 303 840 360 3396
2800 400 3030 2960 28 64-36 4490 2290 1980 1245 385 860 360 3978
3000 400 3230 3160 28 68-36 4690 2390 2080 1245 385 860 360 4495
3200 450 3430 3360 32 72-36 4990 2490 2135 1430 468 870 390 7250
3400 500 3630 3560 32 76-36 5190 2590 2235 1430 468 870 390 8500
3600 550 3840 3770 32 80-36 5390 2690 2335 1430 468 870 390 9490
3800 600 4045 3970 34 80-39 5605 2800 2440 1650 468 1080 450 10500
4000 600 4245 4170 34 84-39 5805 2900 2540 1650 468 1080 450 11660
4200 600 4460 4380 38 88-39 6030 3000 2640 1840 510 1080 450 12890
4500 700 4800 4700 40 96-39 6390 3200 2800 1840 510 1245 510 15910
4600 700 4900 4800 44 100-39 6780 3350 2940 1840 510 1245 510 17680
4800 800 5150 5040 44 104-39 7080 3450 3040 1840 510 1908 510 19640
4850 1200 5305 5200 48 108-39 7760 3600 3120 1900 510 1908 560 30226
5350 1600 5800 5690 50 116-39 7875 3765 3730 1908 560 1908 780 26950

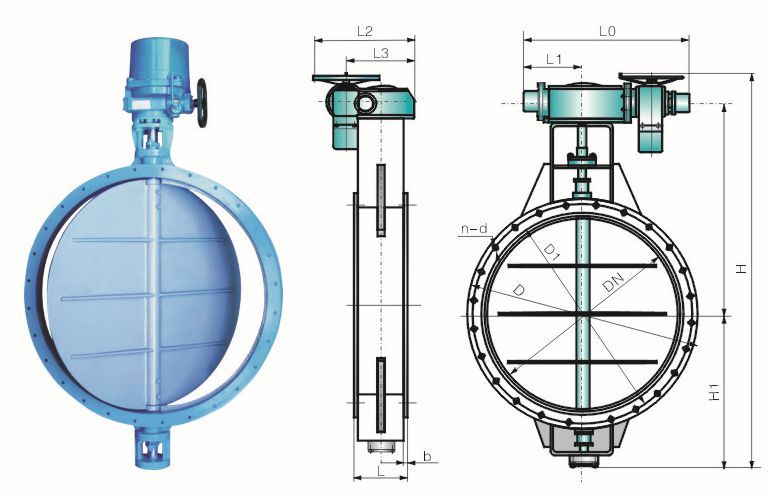

主要外形尺寸

氣動通風蝶閥

該閥主要用于冶金工業的燒結、冶煉系統建材、化工、能源、環保等行業的通風除塵管道，是一種安全可靠的調節、隔斷裝置。
 該閥結的構緊湊，體積小，重量輕，密封效果好、泄漏量小。該閥可遠程控制也可就地操作。

  • 公稱壓力：0_1 MPa~1 MPa
  • 適用介質：空氣及含塵煙氣
  • 適用溫度：≤300℃~800℃
  • 主體零件材料：碳鋼、合金鋼
DN L D D1 b n-d H H1 H2 L1 L2 L3 重量kg
200 140 320 280 16 8-17.5 721 415 225 220 70 450 68
250 140 375 335 16 12-17.5 771 440 250 220 70 450 78
300 170 440 395 16 12-22 832 470 280 220 70 450 86
350 170 490 445 16 12-22 981 515 320 280 100 650 150
400 190 540 495 16 16-22 1031 545 345 280 100 650 160
450 190 595 550 16 16-22 1091 570 375 280 100 650 174
500 190 645 600 20 20-22 1131 590 395 280 100 650 187
600 210 755 705 20 20-26 1322 716 466 380 120 1250 302
700 210 860 810 20 24-26 1422 766 516 380 120 1250 407
800 210 975 920 20 24-30 1565 830 585 260 120 1250 517
900 250 1075 1020 20 24-30 1615 880 635 260 120 1250 560
1000 250 1175 1120 20 28-30 1790 950 695 580 290 1500 600
1200 250 1375 1320 20 32-30 1990 1050 795 580 290 1500 750
1400 300 1575 1520 20 36-30 2170 1105 915 580 290 1500 980
1600 300 1790 1730 24 40-30 2370 1205 1015 580 290 1500 1290
主要外形尺寸
