蓄能式液控緩閉止回蝶閥/Hydraulic control dumping check butterfly valve

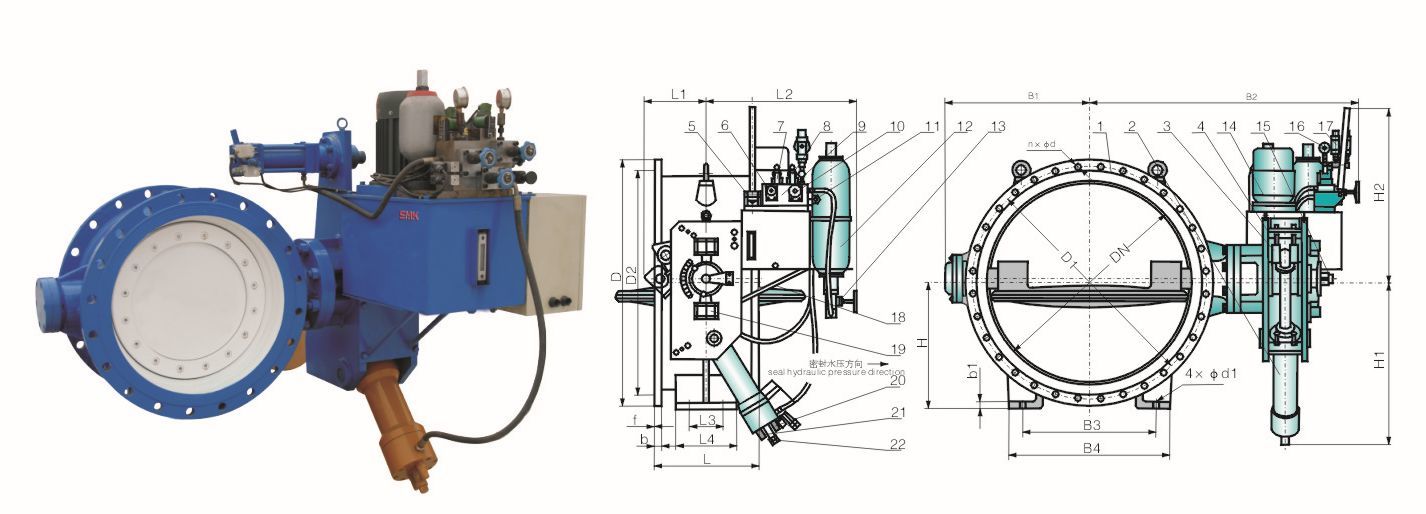

圖5蓄能器式液控緩閉止回蝶閥外形及連接尺寸圖(DN<500)

1.閥體 2.油缸 3.搖臂 4.支架 5.手動泵 6.流量控制閥 7.電磁閥（一） 8.電磁閥（二） 9.液壓集成塊 10.截止閥
11.溢流閥 12.蓄能器 13.蓄能器截止閥 14.油泵電機 15.開度電位器 16.壓力表 7.壓力開關
18.托架 19.行程開關 20.快關調節閥 21.慢關調節閥 22.快慢角度調節

公稱通徑 L D D1 D2 b f n d L1 L2 L3 L4 H H1 H2 B1 B2 B3 B4 b1 d1
300 270 440 395 363 24 4 12 23 210 705 100 140 300 650 860 280 765 320 380 30 30
350 290 490 445 413 24 4 12 23 210 705 100 150 300 650 860 305 810 320 380 30 30
400 310 540 495 463 24 4 16 23 210 705 120 180 300 650 860 365 860 340 420 30 30
500 350 645 600 568 26 4 20 23 210 705 150 220 350 650 860 440 930 400 500 40 32
600 390 755 705 667 26 5 20 28 235 740 150 250 405 730 1020 525 1066 430 546 40 32
700 430 860 810 772 26 5 24 28 235 740 180 290 460 730 1020 555 1080 570 700 40 32
800 470 975 920 878 28 5 24 31 235 740 180 310 520 730 1020 605 1240 610 740 40 32
900 510 1075 1020 978 28 5 24 31 380 890 180 320 570 960 1160 670 1310 700 860 40 35
1000 550 1175 1120 1078 30 5 28 31 380 890 200 360 640 960 1160 755 1360 740 900 40 35
1200 630 1405 1340 1295 30 5 32 34 380 890 200 360 750 960 1160 855 1500 790 950 40 35
1300 710 1520 1450 1405 32 5 32 37 460 920 260 460 800 1040 1210 935 1565 820 960 40 42
1400 710 1630 1560 1510 32 5 36 37 460 920 260 460 865 1040 1210 1010 1630 840 1000 40 42
1500 790 1730 1660 1610 34 5 36 37 460 920 260 500 925 1040 1210 1055 1670 900 1040 40 42
1600 790 1830 1760 1710 34 5 40 37 540 980 270 500 980 1105 1320 1120 1830 960 1140 40 48
1750 870 1995 1920 1868 36 5 44 40 540 980 270 500 1070 1105 1320 1175 1955 1350 1500 45 48
1800 870 2045 1970 1918 38 5 44 40 540 980 270 500 1110 1105 1320 1210 1980 1370 1570 45 48
2000 950 2265 2180 2125 40 5 48 43 680 1040 360 600 1185 1250 1380 1380 2250 1370 1650 45 48
2200 1000 2475 2390 2335 42 6 52 43 680 1040 360 600 1300 1250 1380 1480 2350 1600 1880 45 48
2400 1100 2685 2600 2545 45 6 56 43 850 1090 450 800 1410 1360 1540 1590 2470 1740 2020 45 48
2600 1200 2905 2810 2750 46 6 60 49 850 1090 500 900 1480 1360 1540 1670 2520 1850 2200 50 56
2800 1300 3115 3020 .2960 48 6 64 49 850 1090 600 950 1580 1360 1540 1775 2630 2000 2400 50 56
3000 1400 3315 3220 3160 50 6 68 49 920 1140 600 1000 1680 1430 1620 1885 2770 2160 2560 50 56
3200 1500 3525 3430 3370 54 6 72 49 920 1140 700 1100 1780 1430 1620 1970 2910 2360 2760 50 56
3400 1600 3735 3640 3580 56 6 76 49 920 1140 750 1200 1890 1430 1620 2060 3050 2420 2920 50 56
3500 1650 3840 3745 3685 58 6 78 49 920 1140 750 1200 1940 1430 1620 2110 3120 2680 3180 50 56
蓄能器式液控緩閉止回蝶閥主要外形及連接尺寸（YKHBFX1(X/H) -0.25Mpa)
公稱通徑 L D D1 D2 b f n d L1 L2 L3 L4 H H1 H2 B1 B2 B3 B4 b1 d1
300 270 440 395 363 24 4 12 23 210 705 100 140 300 650 860 280 765 320 380 30 30
350 290 490 445 413 24 4 12 23 210 705 100 150 300 650 860 305 810 320 380 30 30
400 310 540 495 463 24 4 16 23 210 705 120 180 300 650 860 365 860 340 420 30 30
500 350 645 600 568 26 4 20 23 210 705 150 220 350 650 860 440 930 400 500 40 32
600 390 755 705 667 26 5 20 28 235 740 150 250 405 730 1020 525 1066 430 546 40 32
700 430 860 810 772 26 5 24 28 235 740 180 290 460 730 1020 555 1080 570 700 40 32
800 470 975 920 878 28 5 24 31 235 740 180 310 520 730 1020 605 1240 610 740 40 32
900 510 1075 1020 978 28 5 24 31 380 890 180 320 570 960 1160 670 1310 700 860 40 35
1000 550 1175 1120 1078 30 5 28 31 380 890 200 360 640 960 1160 755 1360 740 900 40 35
1200 630 1405 1340 1295 30 5 32 34 380 890 200 360 750 960 1160 855 1500 790 950 40 35
1300 710 1520 1450 1405 32 5 32 37 460 920 260 460 800 1040 1210 935 1565 820 960 40 42
1400 710 1630 1560 1510 32 5 36 37 460 920 260 460 865 1040 1210 1010 1630 840 1000 40 42
1500 790 1730 1660 1610 34 5 36 37 460 920 260 500 925 1040 1210 1055 1670 900 1040 40 42
1600 790 1830 1760 • 1710 34 5 40 37 540 980 270 500 980 1105 1320 1120 1830 960 1140 40 48
1750 870 1995 1920 1868 36 5 44 40 540 980 270 500 1070 1105 1320 1175 1955 1350 1500 45 48
1800 870 2045 1970 1918 38 5 44 40 540 980 270 500 1110 1105 1320 1210 1980 1370 1570 45 48
2000 950 2265 2180 2125 40 5 48 43 680 1040 360 600 1185 1250 1380 1380 2250 1370 1650 45 48
2200 1000 2475 2390 2335 42 6 52 43 680 1040 360 600 1300 1250 1380 1480 2350 1600 1880 45 48
2400 1100 2685 2600 2545 45 6 56 43 850 1090 450 800 1410 1360 1540 1590 2470 1740 2020 45 48
2600 1200 2905 2810 2750 46 6 60 49 850 1090 500 900 1480 1360 1540 1670 2520 1850 2200 50 56
2800 1300 3115 3020 .2960 48 6 64 49 850 1090 600 950 1580 1360 1540 1775 2630 2000 2400 50 56
3000 1400 3315 3220 3160 50 6 68 49 920 1140 600 1000 1680 1430 1620 1885 2770 2160 2560 50 56
3200 1500 3525 3430 3370 54 6 72 49 920 1140 700 1100 1780 1430 1620 1970 2910 2360 2760 50 56
3400 1600 3735 3640 3580 56 6 76 49 920 1140 750 1200 1890 1430 1620 2060 3050 2420 2920 50 56
3500 1650 3840 3745 3685 58 6 78 49 920 1140 750 1200 1940 1430 1620 2110 3120 2680 3180 50 56
蓄能器式液控緩閉止回蝶閥主要外形及連接尺寸（YKHBFX1(X/H) -0.6Mpa)
公稱通徑 L D D1 D2 b f n d L1 L2 L3 L4 H H1 H2 B1 B2 B3 B4 b1 d1
300 270 445 400 370 26 4 12 23 210 705 100 140 300 650 860 280 765 320 380 30 30
350 290 505 460 429 28 4 16 23 210 705 100 150 300 650 860 305 810 320 380 30 30
400 310 565 515 480 32 4 16 28 210 705 120 180 300 650 860 365 860 340 420 30 30
500 350 670 620 582 34 4 20 28 210 705 150 220 350 650 860 440 930 400 500 40 32
600 390 780 725 682 35 5 20 31 235 740 150 250 405 730 1020 525 1066 430 546 40 32
700 430 895 840 794 35 5 24 31 235 740 180 290 460 730 1020 555 1080 570 700 40 32
800 470 1015 950 901 40 5 24 34 235 740 180 310 520 730 1020 605 1240 610 740 40 32
900 510 1115 1050 1001 40 5 28 34 380 890 180 320 570 960 1160 670 1310 700 860 40 35
1000 550 1230 1160 1112 42 5 28 37 380 890 200 360 640 960 1160 755 1360 740 900 40 35
1100 550 1340 1270 1222 42 5 28 37 380 890 200 360 710 960 1160 805 1410 760 920 40 35
1200 630 1455 1380 1328 45 5 32 40 380 890 200 360 750 960 1160 855 1500 790 950 40 35
1250 630 1505 1430 1378 45 5 32 40 380 890 200 360 770 960 1160 910 1525 790 950 40 42
1300 710 1575 1490 1425 45 5 32 43 460 920 260 460 800 1040 1210 935 1565 820 960 40 42
1400 710 1675 1590 1530 46 5 36 43 460 920 260 460 865 1040 1210 1010 1630 840 1000 40 42
1500 790 1785 1700 1640 46 5 36 49 460 920 260 500 925 1040 1210 1055 1670 900 1040 40 42
1600 790 1915 1820 1750 50 5 40 49 540 980 270 500 980 1105 1320 1120 1830 960 1140 40 48
1750 870 2065 1970 1900 50 5 44 49 540 980 270 500 1070 1105 1320 1175 1955 1350 1500 45 48
1800 870 2115 2020 1950 52 5 44 49 540 980 270 500 1110 1105 1320 1210 1980 1370 1570 45 48
2000 950 2325 2230 2150 54 5 48 49 680 1040 360 600 1185 1250 1380 1380 2250 1370 1650 45 48
2200 1000 2550 2440 2370 58 5 52 56 680 1040 360 600 1300 1250 1380 1480 2350 1600 1880 45 56
2250 1000 2600 2490 2420 60 5 52 56 680 1040 360 600 1330 1250 1380 1510 2375 1600 1880 45 56
2400 1100 2760 2650 2570 65 6 56 56 850 1090 450 800 1410 1360 1540 1590 2470 1740 2020 45 56
蓄能器式液控緩閉止回蝶閥主要外形及連接尺寸（YKHBFX1(X/H) -1.0Mpa)
公稱通徑 L D D1 D2 b f n d L1 L2 L3 L4 H H1 H2 B1 B2 B3 B4 b1 d1
300 270 460 410 375 26 4 12 27 210 705 100 140 300 650 860 280 765 320 380 30 30
350 290 520 470 429 28 4 16 27 210 705 100 150 300 650 860 305 810 320 380 30 30
400 310 580 525 480 32 4 16 31 210 705 120 180 300 650 860 365 860 340 420 30 30
500 350 715 650 609 34 4 20 34 210 705 150 220 350 650 860 440 930 400 500 40 32
600 390 840 770 720 35 5 20 37 235 740 150 250 405 730 1020 525 1066 430 546 40 32
700 430 910 840 794 35 5 24 37 235 740 180 290 460 730 1020 555 1080 570 700 40 32
800 470 1025 950 901 40 5 24 40 235 740 180 310 520 730 1020 605 1240 610 740 40 32
900 510 1125 1050 1001 40 5 28 40 380 890 180 320 570 960 1160 670 1310 700 860 40 35
1000 550 1255 1170 1112 42 5 28 43 380 890 200 360 640 960 1160 755 1360 740 900 40 35
1100 550 1370 1280 1222 42 5 28 43 380 890 200 360 710 960 1160 805 1410 760 920 40 35
1200 630 1485 1390 1328 45 5 32 49 380 890 200 360 750 960 1160 855 1500 790 950 40 35
1250 630 1535 1440 1378 46 5 32 49 460 920 200 360 770 1040 1210 910 1525 790 950 40 42
1300 710 1585 1490 1425 50 5 32 49 460 920 260 460 800 1040 1210 935 1565 820 960 40 42
1400 710 1685 1590 1530 54 5 36 49 460 920 260 460 865 1040 1210 1010 1630 840 1000 40 42
1500 790 1820 1710 1640 54 5 36 49 460 920 260 500 925 1040 1210 1055 1670 900 1040 40 42
1600 790 1930 1820 1750 56 5 40 56 540 980 270 500 980 1105 1320 1120 1830 960 1140 40 48
1750 870 2080 1970 1900 60 5 44 56 540 980 270 500 1070 1105 1320 1175 1955 1350 1500 45 48
1800 870 2130 2020 1950 60 5 44 56 540 980 270 500 1110 1105 1320 1210 1980 1370 1570 45 48
2000 950 2345 2230 2150 65 5 48 62 680 1040 360 600 1200 1250 1380 1380 2250 1370 1650 45 48
2200 1000 2555 2440 2360 70 5 52 62 680 1040 360 600 1300 1250 1380 1480 2350 1600 1880 45 56
2250 1000 2605 2490 2410 70 5 52 62 680 1040 360 600 1330 1250 1380 1510 2375 1600 1880 45 56
蓄能器式液控緩閉止回蝶閥主要外形及連接尺寸（YKHBFX1(X/H) -1.6Mpa)

蓄能器式液控緩閉止回蝶閥主要外形及連接尺寸（YKHBFX1(X/H) -2.5Mpa )Accumulator type fluid controls slow shuts check butteifly valve main contour and the connection size

公稱通徑 Nominal diameter DN L D D1 D2 b f n d L1 L2 L3 L4 H H1 H2 B1 B2 B3 B4 b1 d1
300 270 485 430 389 34 4 12 31 210 705 100 140 300 650 860 280 765 320 380 30 32
350 290 555 490 448 38 4 16 34 210 705 100 150 300 650 860 305 810 320 380 30 32
400 310 620 550 503 40 4 16 37 235 740 120 180 330 730 1020 365 860 340 420 30 32
500 350 730 660 609 44 4 20 37 235 740 150 220 380 730 1020 440 1016 400 500 40 35
600 390 845 770 720 46 5 20 40 235 740 150 250 430 730 1020 525 1066 430 546 40 35
700 430 960 875 820 50 5 24 43 380 890 180 290 500 960 1160 555 1080 570 700 40 35
800 470 1085 990 928 54 5 24 49 380 890 180 310 550 960 1160 605 1240 610 740 40 38
900 510 1185 1090 1028 58 5 28 49 380 890 180 320 610 960 1160 670 1310 700 860 40 38
1000 550 1320 1210 1140 62 5 28 56 460 920 200 360 670 1040 1210 755 1360 740 900 40 42
1100 550 1425 1315 1245 65 5 28 56 460 920 200 360 750 1040 1210 805 1410 760 920 40 42
1200 630 1530 1420 1350 70 5 32 56 460 920 200 360 780 1040 1210 855 1500 790 950 40 48
1250 630 1575 1470 1400 70 5 32 56 460 920 200 360 800 1040 1210 910 1525 790 950 40 48
1300 710 1640 1530 1450 74 5 32 62 460 920 260 460 840 1040 1210 935 1565 820 960 40 48
1400 710 1755 1640 1560 76 5 36 62 540 980 260 460 890 1105 1320 1010 1630 840 1000 40 52
1500 790 1865 1750 1670 80 5 36 62 540 980 260 500 960 1105 1320 1055 1670 900 1040 40 52
1600 790 1975 1860 1780 84 5 40 62 540 980 270 500 1010 1105 1320 1120 1830 960 1140 40 56
1750 870 2145 2020 1935 90 5 44 70 680 1040 270 500 1100 1250 1380 1175 1955 1350 1500 45 56
1800 870 2195 2070 1985 90 5 44 70 680 1040 270 500 1110 1250 1380 1210 1980 1370 1570 45 56

產品儲運及安裝調試

1、 吊運

運輸起吊時不得翻轉、倒放；開箱后用吊車運蝶閥，起吊時注意在四個起吊點中選取平衡位置。大修起吊關，重錘式閥門應將重錘從閥門本體拆下。 吊裝過程應注意緩慢、平穩、輕放。
2、 儲存

本閥長時間存放時，應放于干燥處，封閉二端通道，在加工面涂上防銹油。臨時停放時可在外墻板位置增加輔助支承以保持平穩。半年不安裝，液 壓系統需清洗換油。

3、安裝

安裝前應核對本閥銘牌參數是否符合使用要求；清洗閥體內孔及蝶板、檢查各部位有無損壞現象，各零加部件聯接螺栓是否緊固。

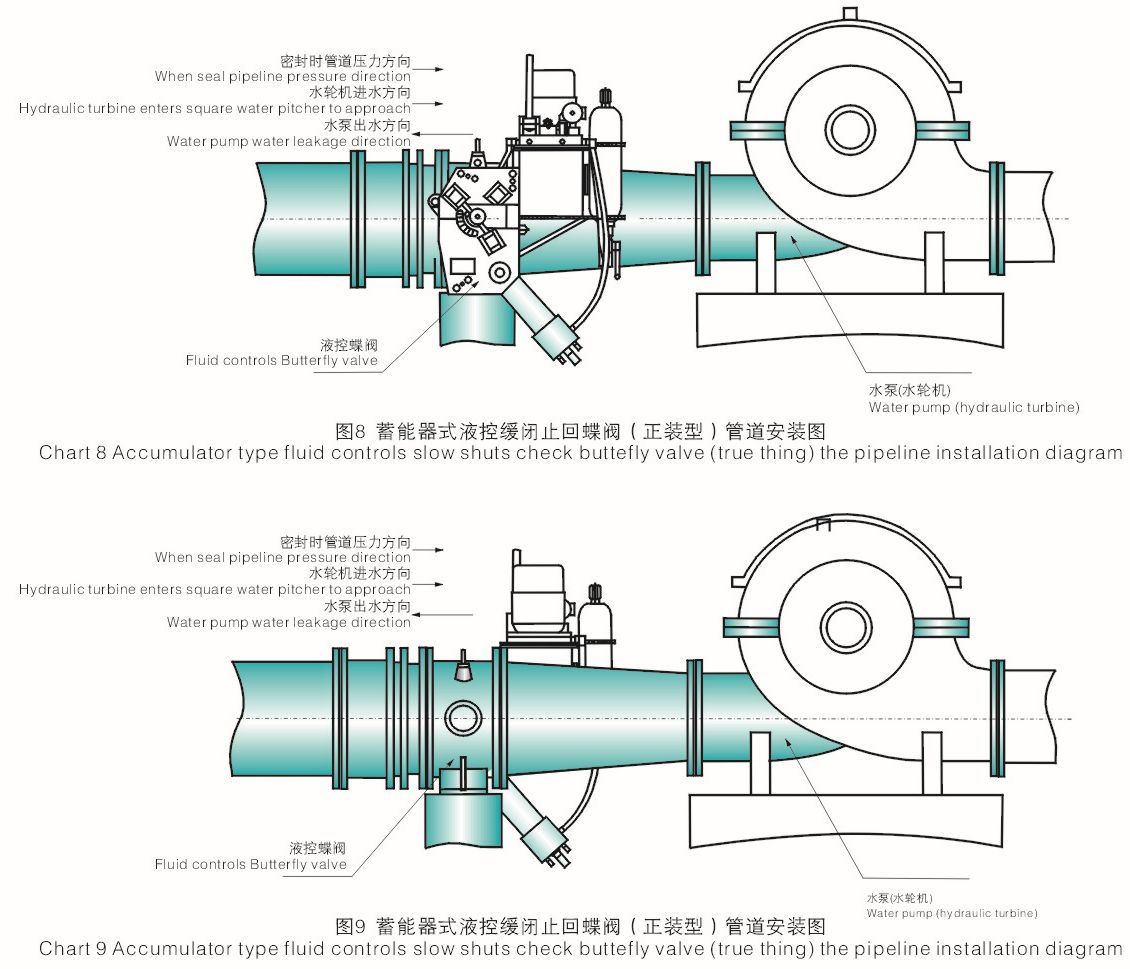

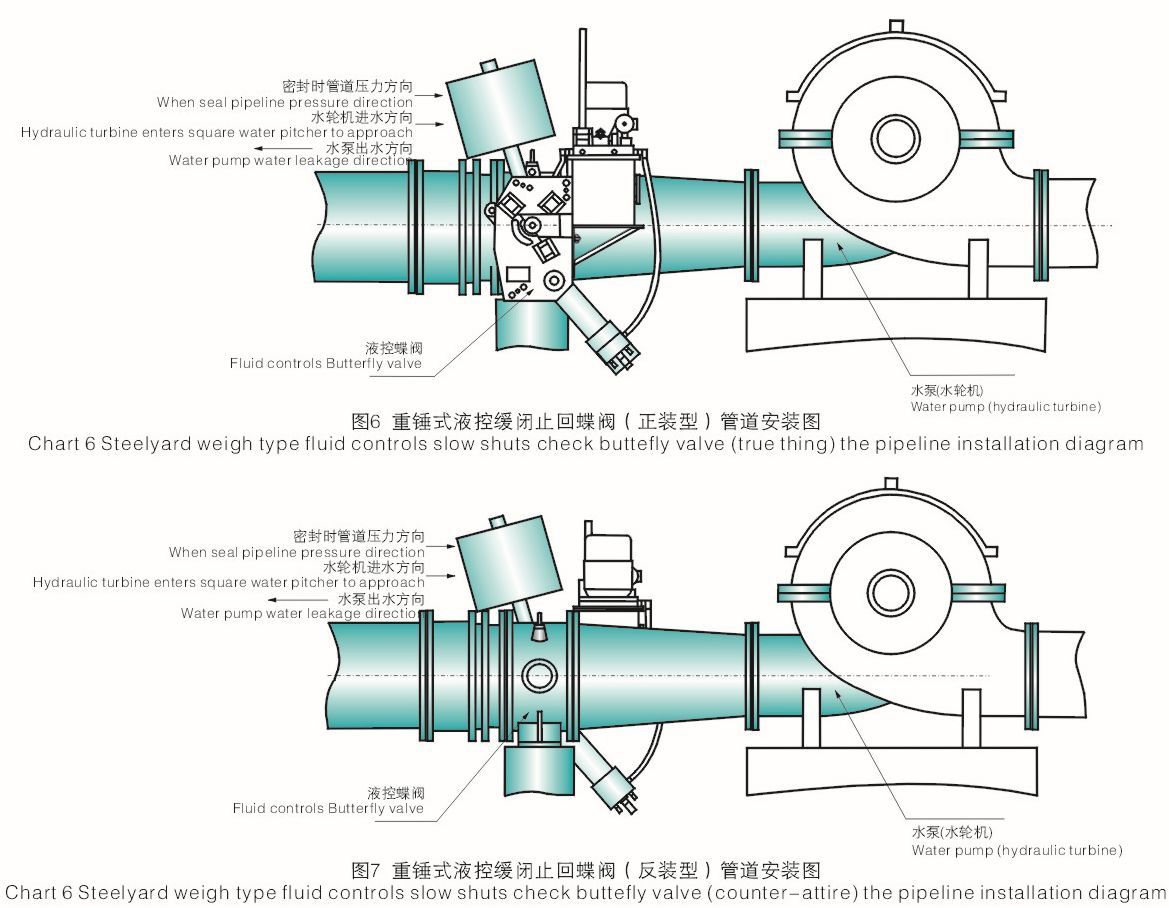

 正、反裝重錘式閥門分別按圖5、圖6所示方向，正、反裝蓄能器式閥門分別按圖7、圖8所示方向，確認液壓傳動系統與水泵、水輪機進、出水管道 的相對方位，將閥門安裝在泵出口端或水輪機進口端。
 蝶閥安裝在基礎上應校正水平，保證閥軸不傾斜。閥門支腳及輔助支撐主要用于保證閥門安裝運行平穩，不宜大量承受與其垂直的管道軸向水推力; 軸向水推力應通過閥前或閥后管道傳遞到承重基礎上。


4、 試車 Test run

根據液壓原理圖檢查各控制閥是否在所需位置；接上總電源，啟動電機觀察電機風葉，順時針旋轉則接線確。
 按使用說明書依次核實幵閥、保壓、關閥、停止、鎖定與拔鎖（如果有的話）等動作以及程序和參數是否相符。
 試車中檢查壓力變化是否正常。液壓系統不得有泄漏。閥體軸封不得有泄漏。

5、 運行 Movement

配置聯動控制電路，與水泵聯動操作空負荷運行核實程序及參數，合格即可進入負荷運行試驗（動水狀態下)運行主要檢查：
 A. 幵閥過程中閥前閥后壓力變化應平穩，全幵后基本相近。
 B. 能按程序與水泵、水輪機聯動幵關閥。
 蝶閥液壓控制系統介質為N46~N64號液壓油，油位應不低于油標底線以上的三分之一。過濾網每半年清洗一次。液壓油每年抽樣檢查一次，檢查其 清潔度和潤滑性，如不符合要求，則應更換。油箱標定容積為63升。
 重錘式液控緩閉止回蝶閥調試、工作時，重錘下禁止人員通過或停留。
