0. 5秒液控快速關閉閥
SKBYF3H*Y(x)KD743H0. 5秒液控快速關閉閥
產品簡述/Briefintroduction of products
液控快速關閉閥主要安裝與汽輪機抽汽管道、高爐煤氣余壓發電裝置(TRT)進氣管路等高安全等級系統, 作緊急切斷閥用; 在系 統出現危機工況時, 在O. 3~0. 8秒鐘內實施緊急關閥, 實現管路的可靠截止, 有效防止汽機尾部蒸汽和冷凝水倒灌或切斷煤氣管路, 保 護汽輪機組的安全。
型號說明/Type explaining
閥門材料: C碳鋼P(yáng)不銹鋼R鉻鎳鉬鈦鋼
公稱壓力: (單位: kg/cm2)
密封材料: H不銹鋼W本體不銹鋼
結構形式: 三偏心結構
連接方式: 法蘭連接
驅動方式: 液壓控制
產品類別: 蝶閥
功能特征: YK彈簧蓄能快關、YxK蓄能器蓄能快關

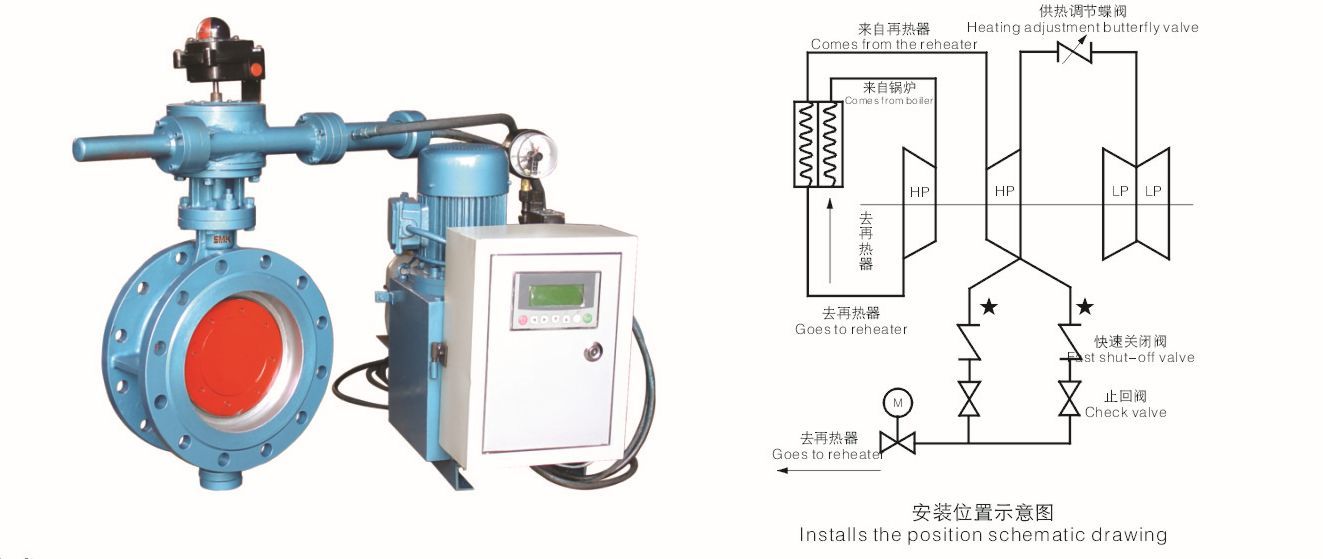

結構及特點/Structure and Characteristics
液控快速關閥由主閥、齒輪條油缸傳動裝置、液壓系統、電器控制系統四大部分組成。各部分高度集成為一個整體, 結構緊湊, 大大節省 了占地空間。
采用三偏心金屬密封蝶閥, 在傳統的雙偏心結構基礎上配置獨特的角偏心設計, 充分利用凸輪效應, 使閥門啟閉時密封副瞬時接 觸、瞬時脫離, 消除了摩擦和卡擠, 磨損小, 耐高溫, 啟閉輕松, 密封可靠。
齒輪齒條傳動箱結構緊湊, 直接與油缸相聯; 油缸尾部設有緩沖裝置, 消除快關時的慣性沖擊, 延長閥門使用壽命。
液壓系統根據快關動力源的不同分為彈簧蓄能快關(YKD )和蓄能器蓄能快關(YxKD )兩大類。閥門正常啟閉動力源一般有液壓系統中的 油泵機組提供, 也可來源于汽輪機主配套液壓站。正常啟閉速度由流量閥調節控制。
電氣控制系統按主邏輯元件類別分為普通繼電型和PLC智能控制型, 出廠配套一般為普通繼電型, 需PLC智能控制型應在訂貨時說明。 系統除設有正常開閥、正常關閥、停止、快速關閥等常規控制動作外, 還設置了全開狀態15%行程“游動”功能, 以避免閥們卡阻。
系統中配有就地控制回路和遠程聯動控制回路。就地控制回路主要用于現場調試、正常工作時一般均使用遠程聯動控制回路。
系統動力電源為AC380V, 控制電源可以是AC220V、DC220V、DC110V或其他電源等級。
電液控制原理詳細說明參看產品 < 安裝使用說明書>。
制造標準 Manufacture standard |
JB/T8527 |
結構長度Facetoface |
GB/T12221 |
配管法蘭 Matches tube flange |
JB/T74~90、GB/T9112~9131 |
壓力-溫度等級 Pressure-temperature rank |
GB/T9131、HGJ67 |
質量保證 Quality guarantee |
ISO 9001 |
試驗與檢驗Test and Check |
ZBJ16006、GB/T13927 |
公稱通徑DN Nominal Diameter |
100~1800mm |
公稱壓力PN Nominal Pressure |
- 25~4. 0Mpa, 150~300LB
|
試驗壓力PS
Test pressure |
強度Shell |
- 1 x PN
|
密封Seal |
- 5xPN
|
工作壓力 Working pressure |
- 0xPN
|
標準與規范
閥體材料代號 body material code number |
C |
I |
P |
P8 |
P3 |
R |
R8 |
R3 |
閥體Body |
wcB |
ZG1Cr5Mo |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M(316L) |
蝶板Disc |
wcB |
ZG1Cr5Mo |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M(316L) |
壓圈 Clamping ring |
wcB |
ZG1Cr5Mo |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M(316L) |
閥桿Stem |
2Cr13 |
25Cr2Mo1V |
1Cr18Ni9Ti |
0Cr19Ni9 |
0Cr19Ni9 |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
閥座Seat |
1Cr18Ni9Ti |
0Cr19Ni9 |
00Cr19Ni11 |
00Cr19Ni11 |
0Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
00Cr17Ni14Mo2 |
適用溫度(℃) Applicable temperature |
水、蒸汽、氣體、油品等 Water, Steam, Gas, Oi I, quality and so on |
硝酸等腐蝕性介質 Nitric acid and so on corrosive medium |
強氧化性介質 Strong oxidized medium |
醋酸等腐蝕性介質 Acetic acid and so on corrosive medium |
尿素等腐蝕注介質 Urea and so on corrosive medium |
適用介質 Applicable medium |
-29~425 -29~550 |
-196-600 |
主要零件材料及性能
使用與維護/Uses and maintains
1、 出廠時各部分都已根據用戶要求調節設定好, 一般不得隨意調節改動。
2、 設備需在提供電源條件下工作, 且要求穩定可靠。
3、 由于本系統控制閥組采用了眾多螺紋插裝閥, 需特別注意油液的清潔度, 建議三個月旁路過濾油一次。
4、 根據使用工況, 24小時連續工作制, 每半年必須更換油液一次, 且需同時更換高壓濾芯; 8小時間斷工作制可按累計使用2400小時后更換一 次, 同時更換高壓濾芯。系統發出油液污染報警信號時, 也必須更換高壓濾芯, 同時說明油液清潔度不好。
5、 定期檢查油箱液位高度。第一次加油建議加至滿液位計, 正常工作狀態下油位要求滿足在液位計1/2以上高度位置, 低于1/3高度時必須加油。
6、 每月應定期檢查蓄能器內氣體壓力, 正常充氣壓力在100Bar, 低于90Bar時需充氣。
7、 液壓裝置投入運行后, 需經常到工作現場觀察運行情況, 看是否有指示故障、漏油等異?,F(xiàn)象發生, 如有需及時處理。
8、 定期進行游動試驗, 以防止閥門卡阻。
運輸與安裝/Transportation and installment
1、 運輸要求包裝可靠, 且有防塵防雨設施, 吊裝過程應注意緩慢、平穩、輕放, 避免因強烈撞擊振蕩而導致零部件受損。
2、 設備長時間不用應放掉油液和氮?dú)? 且注意安裝閥門。
3、 按照閥體上標示管道壓力密封方向安裝閥門。
4、 本閥液壓裝置可采用與閥體整體式安裝, 通過油缸出州斷面直接到閥體上, 要求牢固可靠。但油箱底部必須有支撐。
5、 本閥禁止露天存放。

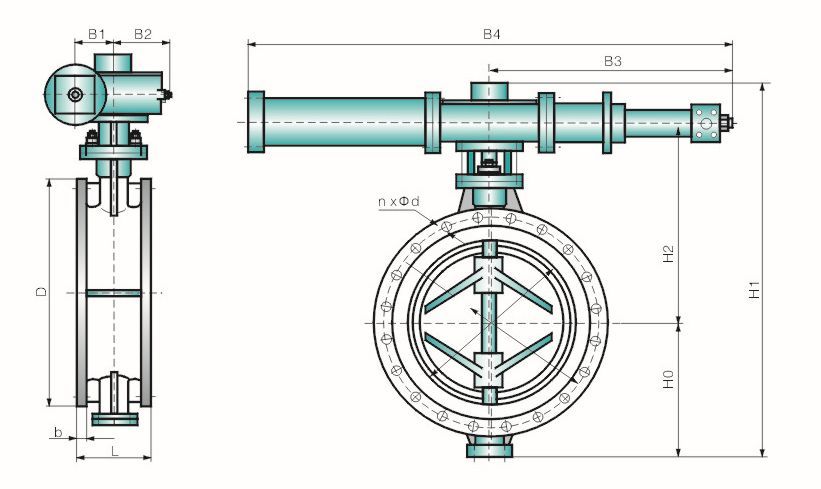

SKBYF3H* YKD743H型主要外形尺寸圖/Main contour dimensional drawing
公稱通徑 |
L |
D |
D1 |
b |
n |
d |
B1 |
B2 |
B3 |
B4 |
H1 |
H2 |
HO |
200 |
152 |
340 |
295 |
24 |
8 |
23 |
128 |
150 |
880 |
1340 |
176 |
481 |
887 |
250 |
165 |
395 |
350 |
26 |
12 |
23 |
128 |
150 |
880 |
1340 |
210 |
518 |
958 |
300 |
178 |
445 |
400 |
26 |
12 |
23 |
128 |
150 |
880 |
1340 |
238 |
577 |
105 |
350 |
190 |
505 |
460 |
26 |
12 |
23 |
135 |
160 |
1066 |
1722 |
270 |
617 |
1140 |
400 |
216 |
565 |
515 |
26 |
16 |
28 |
135 |
160 |
1066 |
1722 |
302 |
659 |
1214 |
450 |
222 |
615 |
565 |
28 |
16 |
28 |
135 |
160 |
1066 |
1722 |
332 |
678 |
1263 |
500 |
229 |
670 |
620 |
28 |
20 |
28 |
180 |
205 |
1380 |
2220 |
370 |
738 |
1370 |
600 |
267 |
780 |
725 |
30 |
20 |
31 |
180 |
205 |
1380 |
2220 |
432 |
827 |
1521 |
700 |
292 |
895 |
840 |
30 |
24 |
31 |
180 |
205 |
1380 |
2220 |
470 |
875 |
1607 |
800 |
318 |
1015 |
950 |
32 |
24 |
34 |
195 |
220 |
1550 |
2510 |
530 |
953 |
1763 |
900 |
330 |
1115 |
1050 |
34 |
24 |
34 |
195 |
220 |
1550 |
2510 |
580 |
1000 |
1860 |
1000 |
410 |
1230 |
1160 |
34 |
28 |
37 |
195 |
220 |
1550 |
2510 |
650 |
1092 |
2022 |
1200 |
470 |
1455 |
1380 |
38 |
32 |
40 |
221 |
250 |
1745 |
2777 |
765 |
1238 |
2307 |
1400 |
530 |
1675 |
1590 |
42 |
36 |
43 |
221 |
250 |
1745 |
2777 |
890 |
1319 |
2513 |
1600 |
600 |
1915 |
1820 |
46 |
40 |
49 |
221 |
250 |
1745 |
2777 |
1010 |
1429 |
2743 |
SKBYF3H* YKD743H外形及連接尺寸
公稱通徑 |
L |
D |
D1 |
b |
n |
d |
B1 |
B2 |
B3 |
B4 |
H1 |
H2 |
HO |
200 |
152 |
340 |
295 |
24 |
12 |
23 |
128 |
150 |
880 |
1340 |
176 |
481 |
887 |
250 |
165 |
405 |
355 |
26 |
12 |
27 |
128 |
150 |
880 |
1340 |
210 |
518 |
958 |
300 |
178 |
460 |
410 |
28 |
12 |
27 |
128 |
150 |
880 |
1340 |
238 |
577 |
1045 |
350 |
190 |
520 |
470 |
30 |
16 |
27 |
135 |
160 |
1066 |
1722 |
270 |
617 |
1140 |
400 |
216 |
580 |
525 |
32 |
16 |
31 |
135 |
160 |
1066 |
1722 |
302 |
659 |
1214 |
450 |
222 |
640 |
585 |
34 |
20 |
31 |
135 |
160 |
1066 |
1722 |
332 |
678 |
1263 |
500 |
229 |
715 |
650 |
36 |
20 |
34 |
180 |
205 |
1380 |
2220 |
370 |
738 |
1370 |
600 |
267 |
840 |
770 |
38 |
20 |
37 |
180 |
205 |
1380 |
2220 |
432 |
827 |
1521 |
700 |
292 |
910 |
850 |
40 |
24 |
37 |
180 |
205 |
1380 |
2220 |
470 |
875 |
1607 |
800 |
318 |
1025 |
950 |
42 |
24 |
40 |
195 |
220 |
1550 |
2510 |
530 |
953 |
1763 |
900 |
330 |
1125 |
1050 |
44 |
28 |
40 |
195 |
220 |
1550 |
2510 |
580 |
1000 |
1860 |
1000 |
410 |
1255 |
1170 |
46 |
28 |
43 |
195 |
220 |
1550 |
2510 |
650 |
1092 |
2022 |
1200 |
470 |
1485 |
1390 |
52 |
32 |
49 |
221 |
250 |
1745 |
2777 |
765 |
1238 |
2307 |
1400 |
530 |
1685 |
1590 |
58 |
36 |
49 |
221 |
250 |
1745 |
2777 |
890 |
1319 |
2513 |
1600 |
600 |
1930 |
1820 |
64 |
40 |
56 |
221 |
250 |
1745 |
2777 |
1010 |
1429 |
2743 |
SKBYF3H* YKD743H外形及連接尺寸
公稱通徑 |
L |
D |
D1 |
b |
n |
d |
B1 |
B2 |
B3 |
B4 |
H1 |
H2 |
HO |
200 |
152 |
360 |
310 |
30 |
12 |
28 |
135 |
160 |
1066 |
1722 |
176 |
481 |
887 |
250 |
165 |
425 |
370 |
32 |
12 |
31 |
135 |
160 |
1066 |
1722 |
210 |
518 |
958 |
300 |
178 |
485 |
430 |
34 |
16 |
31 |
135 |
160 |
1066 |
1722 |
238 |
577 |
1045 |
350 |
190 |
555 |
490 |
38 |
16 |
34 |
180 |
205 |
1380 |
2220 |
270 |
617 |
1140 |
400 |
216 |
620 |
550 |
40 |
16 |
37 |
180 |
205 |
1380 |
2220 |
302 |
659 |
1214 |
450 |
222 |
670 |
640 |
42 |
20 |
37 |
180 |
205 |
1380 |
2220 |
332 |
678 |
1263 |
500 |
229 |
730 |
660 |
44 |
20 |
37 |
180 |
205 |
1380 |
2220 |
370 |
738 |
1370 |
600 |
267 |
845 |
770 |
46 |
20 |
40 |
195 |
220 |
1550 |
2510 |
432 |
827 |
1521 |
700 |
292 |
960 |
875 |
50 |
24 |
43 |
195 |
220 |
1550 |
2510 |
470 |
875 |
1607 |
800 |
318 |
1085 |
990 |
54 |
24 |
49 |
195 |
220 |
1550 |
2510 |
530 |
953 |
1763 |
900 |
330 |
1185 |
1090 |
58 |
28 |
49 |
221 |
250 |
1745 |
2777 |
580 |
1000 |
1860 |
1000 |
410 |
1320 |
1210 |
62 |
28 |
56 |
221 |
250 |
1745 |
2777 |
650 |
1092 |
2022 |
1200 |
470 |
1630 |
1420 |
70 |
32 |
56 |
221 |
250 |
1745 |
2777 |
765 |
1238 |
2307 |
1400 |
530 |
1755 |
1640 |
76 |
36 |
62 |
270 |
290 |
1920 |
3120 |
890 |
1319 |
2513 |
1600 |
600 |
1975 |
1860 |
84 |
40 |
62 |
270 |
290 |
1920 |
3120 |
1010 |
1429 |
2743 |
SKBYF3H* YKD743H外形及連接尺寸
注: 其他壓力、通徑規格閥門可按用戶要求生產。
Note: Other pressures, diameter specification valve may according to the user request production.
