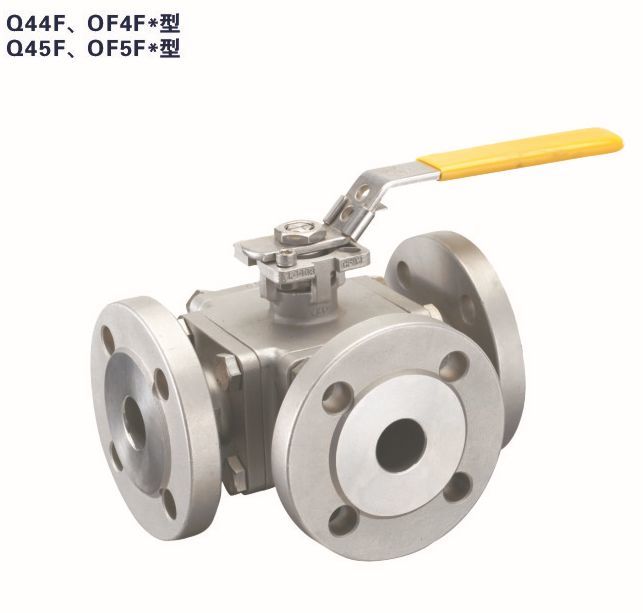

三通法蘭球閥

球閥是一種結構簡單、操作方便、性能可靠的閥門，主要由閥體、球體和傳動機構組成。球體繞閥體中心軸線旋轉，實現啟閉或調節管道中的介質流量。球閥具有體積小、重量輕、啟閉迅速、流阻小等優點，廣泛應用于石油化工、電力、冶金、水處理等各個領域。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細


三通法蘭球閥

序號 零件名稱 材質
1 后蓋 CF8M CF8 WCB
2 閥體 CF8M CF8 WCB
3 閥蓋 CF8M CF8 WCB
4 球體 316 304
5 閥座 PTFE PPL
6 螺母 A193-B8 A193-B7
7 閥蓋墊圈 PTFE
8 閥桿 304 304 304
9 防靜電裝置 304
10 止推墊片 PTFE
11 填料 PTFE
12 過度墊片 增強聚四氟烯、柔性石墨
13 填料壓環 304
14 蝶墊 304
15 螺母 304
16 防松蓋 304
17 手柄螺母 304
18 限位片 304
19 手柄 304
20 手柄套 塑料
21 定位螺栓 304
22 鎖緊螺絲 304
23 手柄 304
24 扳頭 CF8
主要零件及材質

產品特征


1、 三通球閥任一通口均可用作入口面無泄漏，并可根據工況需要制成 L型或T型通道，使安裝更加方便。
2、 在系統卸壓后無需拆下整個閥體就能進行檢查和維修。

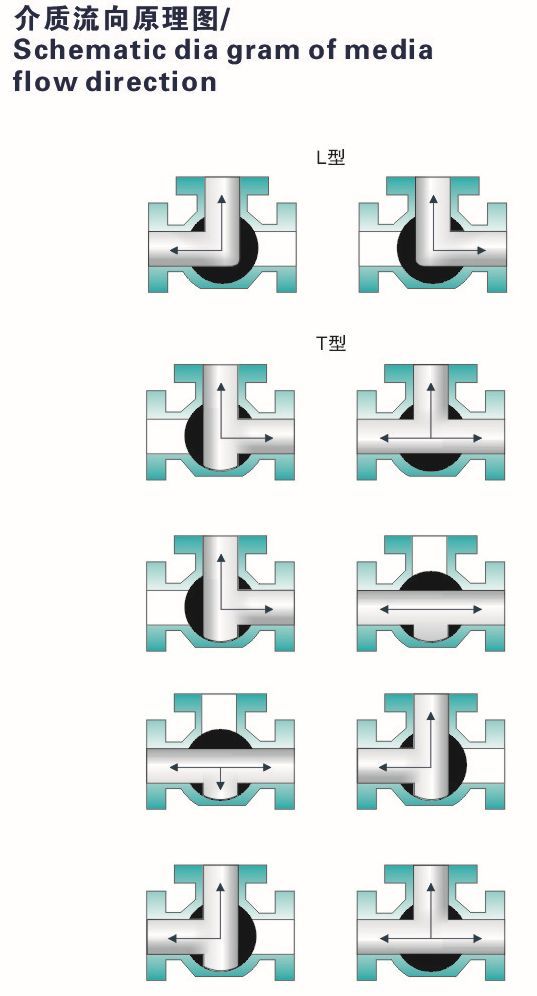

3、 三通球閥分為L型和T型，L型適用于介質的流向切換，能使相互垂直 的兩個通道連通，T型適用于介質的分流，合流或流向切換。
4、 兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好，它能實現對 管道介質流向的切換、也能使相互垂直的兩個通道連通或關閉。
5、 四閥座密封三通球閥結構美觀、結構合理，不僅可實現介質流向的切 換，也可使三個通道相互連通，同時可關閉任一通道使另外兩通道連通，靈活控制路中介質的合流或分流。



PN(MPa) DN(mm) L L1 D D1 D2 D6 b f f1 z-Φd W M H H1 P A1 A2 B1 B2
1.6 15 150 75 95 65 45 ─ 14 2 ─ 4-14 135.0 9.0 53.0 83.0 9.0 6.0 6.0 36.0 42.0
20 160 80 105 75 58 ─ 14 2 ─ 4-14 135.0 9.0 58.5 88.5 9.0 6.0 6.0 36.0 42.0
25 180 90 115 85 68 ─ 14 2 ─ 4-14 170.0 11.0 70.0 104.0 11.0 6.0 7.0 42.0 50.0
32 200 100 135 100 78 ─ 16 2 ─ 4-18 170.0 11.0 77.5 111.5 11.0 6.0 7.0 42.0 50.0
40 220 110 145 110 85 ─ 16 3 ─ 4-18 200.0 14.0 86.5 120.5 14.0 7.0 9.0 50.0 70.0
50 240 120 160 125 100 ─ 16 3 ─ 4-18 200.0 14.0 92.0 126.0 14.0 7.0 9.0 50.0 70.0
65 260 130 180 145 120 ─ 18 3 ─ 4-18 300.0 17.0 107.0 155.0 17.0 9.0 11.0 70.0 102.0
80 280 140 195 160 135 ─ 20 3 ─ 4-18 300.0 17.0 119.0 167.0 17.0 9.0 11.0 70.0 102.0
100 320 160 215 180 155 ─ 20 3 ─ 4-18 400.0 22.0 150.0 214.0 22.0 non 11.0 non 102.0
2.5 15 150 75 95 65 45 ─ 14 2 ─ 4-14 135.0 9.0 53.0 83.0 9.0 6.0 6.0 36.0 42.0
20 160 80 105 75 58 ─ 14 2 ─ 4-14 135.0 9.0 58.5 88.5 9.0 6.0 6.0 36.0 42.0
25 180 90 115 85 65 ─ 16 2 ─ 4-14 170.0 11.0 70.0 104.0 11.0 6.0 7.0 42.0 50.0
32 200 100 135 100 78 ─ 18 2 ─ 4-18 170.0 11.0 77.5 111.5 11.0 6.0 7.0 42.0 50.0
40 220 110 145 110 85 ─ 18 3 ─ 4-18 200.0 14.0 86.5 120.5 14.0 7.0 9.0 50.0 70.0
50 240 120 160 125 100 ─ 20 3 ─ 4-18 200.0 14.0 92.0 126.0 14.0 7.0 9.0 50.0 70.0
65 260 130 180 145 120 ─ 22 3 ─ 4-18 300.0 17.0 107.0 155.0 17.0 9.0 11.0 70.0 102.0
80 280 140 195 160 135 ─ 22 3 ─ 4-18 300.0 17.0 119.0 167.0 17.0 9.0 11.0 70.0 102.0
100 320 160 230 190 160 ─ 24 3 ─ 8-23 400.0 22.0 150.0 214.0 22.0 non 11.0 non 102.0
4.0 15 150 75 95 65 45 ─ 14 2 ─ 4-14 135.0 9.0 53.0 83.0 9.0 6.0 6.0 36.0 42.0
20 160 80 105 75 58 ─ 14 2 ─ 4-14 135.0 9.0 58.5 88.5 9.0 6.0 6.0 36.0 42.0
25 180 90 115 85 65 58 16 2 4 4-14 170.0 11.0 70.0 104.0 11.0 6.0 7.0 42.0 50.0
32 200 100 135 100 78 66 18 2 4 4-18 170.0 11.0 77.5 111.5 11.0 6.0 7.0 42.0 50.0
40 220 110 145 110 85 76 18 3 4 4-18 200.0 14.0 86.5 120.5 14.0 7.0 9.0 50.0 70.0
50 240 120 160 125 100 88 20 3 4 4-18 200.0 14.0 92.0 126.0 14.0 7.0 9.0 50.0 70.0
65 260 130 180 145 120 110 22 3 4 4-18 300.0 17.0 107.0 155.0 17.0 9.0 11.0 70.0 102.0
80 280 140 195 160 135 121 22 3 4 4-18 300.0 17.0 119.0 167.0 17.0 9.0 11.0 70.0 102.0
100 320 160 230 190 160 150 24 3 4.5 8-23 400.0 22.0 150.0 214.0 22.0 non 11.0 non 102.0
主要外型及連接尺寸 Unit:mm
