鑄鋼鍛鋼球閥

主要用于石油、天然氣的長距離管線輸送和城市煤氣管道系統。由 于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性、耐候性、長期使用的可靠性等

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細


鑄鋼鍛鋼球閥

CLASS150Lb、300Lb、400Lb、600Lb、900Lb、1500Lb、2500Lb PN16、25、40、64、100、160、250、420 bar NPS1/2"~32"
 鍛鋼固定球閥是西瑪克技術人員采用國際最新技術標準開發而成。主要用于石油、天然氣的長距離管線輸送和城市煤氣管道系統。由 于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性、耐候性、長期使用的可靠性等；密封、結構 設計屬西瑪克獨有。操作方式有手動-渦桿渦輪驅動、氣動、電動、氣/液聯動、電/液聯動、以及各類特殊控制形式。

主要功能特征

  1. 截斷和排放
  2. 安全解壓
  3. 可靠密封
  4. 火災安全
  5. 清掃管道
  6. 緊急密封
  7. 特殊閥座
  8. 閥蓋組合密封
  9. 排污
  10. 加長閱桿
  11. 備類驅動方式
  12. 連接方式多樣
  13. 閥體材質多樣
  14. 閥座材質多樣
  15. 各類控制系統
  16. 可靠的操作
  17. 承受管道應力安全

結構特點

1. 鍛鋼結構

閥體采用鍛鋼材料，在最大的額定工作壓力下能保證其有足夠的強度和剛度，沒有鑄件所固有的缺陷。閥門內件經過精心設計和選擇, 確保在各種工況下的可靠性。分體式閥體足夠的壁厚和采用高強度的連接螺栓，有利于閥門的保養和維護，并足以承受管道的應力。

2. 操作扭矩低

球體為固定球，球面經包絡線磨球工藝進行磨削拋光硬化處理，與閥桿分離；閥桿為細長軸，表面經硬化處理；球體的軸向載荷經兩 個較大的自潤滑動軸承傳遞給閥體，因而耐磨損，并且操作靈活扭矩低。

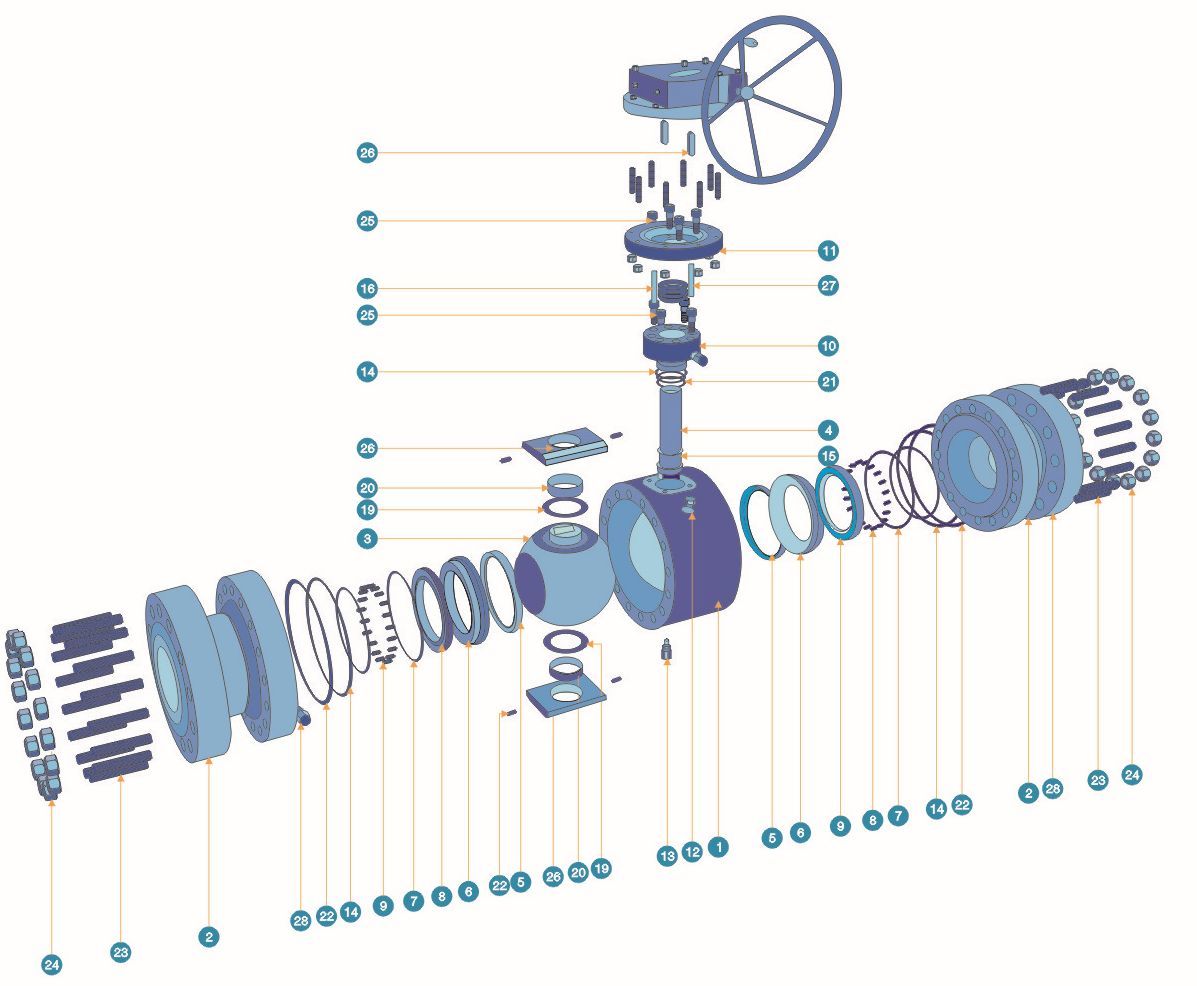

主要零部件名稱

01.閥體 15.擋圈
02.側閥體 16.填料
03.球體 17.防火密封墊片
04.閥桿 18.防火密封墊片
05.閥座 19.止推軸承
06.閥座支承 20.軸承
07.防火墊圈 21.軸承座
08.彈簧座 22.銷
09.彈簧 23.雙頭螺柱
10.填料箱 24.六角螺母
11.聯接盤 25.內六角螺釘
12.放空閥 26.鍵
13.排污閥 27.定位銷
14.0型圈 28.注脂閥

3.先進的球體固定方式

球體是通過上下對稱的兩個軸承座固定在閥體上由閥體承受球體的軸向載荷，因此與球體分離的閥桿不承受彎曲載荷，實現純扭矩操 作；同時，球體的軸向載荷更接近中心，作用力半徑減小，軸承座位置靠近管道外徑，因此受力狀況得到改善，使用壽命更持久，密封更 可靠。

4.可靠的密封

閥門密封是由軟密封材料與金屬支承圈的組件完成；閥座密封是由橡膠軟密封加金屬組合密封結構，特別適用于含粉塵天然氣和含砂 原油的惡劣工況。閥座支承圈是軸向浮動的，通過彈簧預壓實現閥座的低壓密封，并且合理設計閥座的活塞效應，依靠介質自身的壓力實 現高壓密封，從而達到切斷介質的目的。同時設計防火密封環實現失火狀態下的密封。

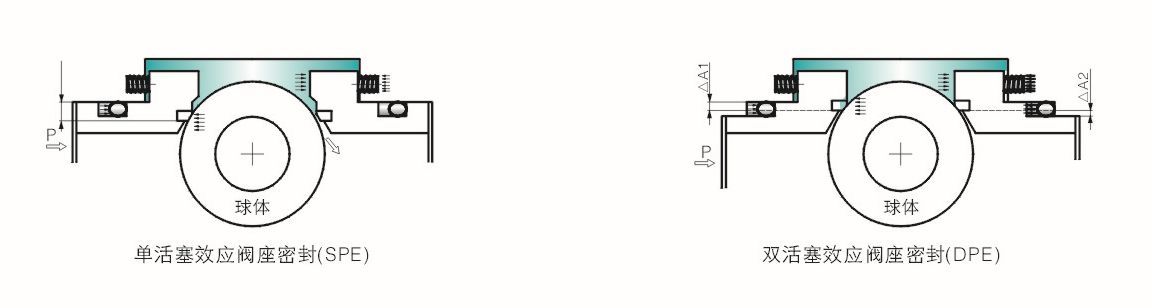

5. 閥座活塞效應的原理

球閥的密封原理(非強制密封)是依靠介質自身的壓力來實現密封，采用的方式通常是利用活塞效應的原理；閥座密封結構有單活塞效 應和雙活塞效應之分，當上下游閥座都是單活塞效應和雙活塞效應時，球閥是上游密封，下游自泄壓；當上下游閥座都是雙活塞效應時, 球閥為上下游閥座同時密封，密封可靠性大提高，但如用于液體介質則須在閥體上加裝自動泄壓閥，則可采用上游為單活塞(上游自泄壓）， 下游為雙活塞的密封結構，此時閥門具有安裝方向的要求。

6. 緊急密封

閥桿/壓蓋部位和側閥體閥座支承部位都設計有注脂孔，安裝有注脂閥，如果閥桿和/或閥座密封有所損傷而引起泄漏，可使用密封脂實 現二次密封。每個注脂閥內都裝有—個內藏式止回閥，防止密封脂在介質的作用下外溢，注脂閥端部為注脂槍快速連接的接頭。

7. 雙截斷和泄放（DBB)

當球體處于全開或全關位置時，閥體中腔介質可以通過排污和放空裝置排放。同時閥門中腔的超壓可由自卸壓式閥座將其排放到低壓端。

8. 放空裝置

在閥體上部加工有NPT放空孔，放空孔在閥體試壓后安裝放空閥，閥門運行中可對閥體中腔進行放空和清洗。

9. 防火設計

閥門設計符合API 6FA/API 607標準的要求，并通過了防火測試，試驗證明是符合要求的。

10. 防靜電設計

由于金屬與塑料或橡膠間的摩擦而產生的靜電，對于輸送易燃、易爆介質是非常危險的。因此，對被塑料或橡膠密封件隔絕了的金屬 部件(如閥體、球體、閥座支承圈、閥桿)之間的導電性，用不銹鋼彈簧來保證符合BS5351的規定。

11. 材料選用

閥門零件的材料選用符合API6D、ASTM、ANSI等規范的 要求，對零件的表面處理根據工況不—采用不同的方式，要求 抗硫化應力腐蝕則按NACE MR 0175的要求進行。

12. 接長閥桿

對于直埋式安裝閥門，可將閥桿接長，并將相應的注脂排污延伸到閥頂部，便于操作。

13. 操作方式多樣

閥門與驅動器的連接盤符合IS05211的規定，便于各類驅動器的連接和互換，常用驅動方式有手動、電動、氣動、氣液聯動等。

零件名稱 材料
標準ST.碳鋼 內件 A182-F6 內件304 內件316 內件EIMP NACE MR 01-75)① 低溫系列(-46℃)②
閥體 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A350(G)LF2
側閥體 ASTM S105 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A350(G)LF2
球體 ASTM A105.ENP ASTM A182-F6a 304SS + ENP 316SS + ENP ASTM A105 +ENP ASTM A105+HCr ASTMA350(G)LF2+HCr
閥桿 ASTMA276-410 + HCr ASTM A276-410 + HQ 304SS + HCr 316SS + HCr ASTM A276-410 +ENP ASTM A276-410 +HCr ASTTM A276-410+HCr
閥座 PTFE/NYLON/PEEK PTFE/NYLON/PEEK PTFE/NYLON/PEEK PTFE/NYLON/PEEK PTFE/NYLON/PEEK PTFE/NYLON/PEEK FTFE/NYLON/PEEK
閥座支承 ASTM A105 + ENP ASTM A182-F6a 304SS + ENP 316SS + ENP ASTN A105 + ENP ASTN A105 + Zn ASTM A350(G)LF2 + Zn
閥座壓環 ASTM A105+ENP ASTM A182-F6a 304SS -f ENP 316SS + ENP ASTN A105 + ENP ASTN A105 + Zn ASTM A350(G)LF2 + Zn
閥座卡環 304 SS 304 SS 304 SS 316 SS 304 SS 304 SS 304 SS
彈簧 INCONEL X-750 INCONEL X-750 INCONEL X-750 INCONEL X-750 INCONEL X-750 INCONEL X-750 INCONEL X-750
壓蓋 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A350(G)LF2
聯接盤 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A350(G)LF2
放空閥 ASTM A105 ASTM A105 304 SS 316 SS ASTM A105 ASTM A105 ASTM A350(G)LF2
排污閥 ASTM A105 ASTM A105 304 SS 316 SS ASTM A105 ASTM A105 ASTM A350(G)LF2
0型密封圈 VITON VITON VITON VITON VITON VITON VITON
擋圈 VITON VITON VITON VITON VITON VITON VITON
填料 膨脹石墨 膨脹石墨 膨脹石墨 膨脹石墨 膨脹石墨 膨脹石墨 膨脹石墨
防火密封墊片 金屬纏繞石墨 金屬纏繞石墨 金屬纏繞石墨 金屬纏繞石墨 金屬纏繞石墨 金屬纏繞石墨 金屬纏繞石墨
防火密封墊片 金屬纏繞石墨 金屬纏繞石墨 金屬纏繞石墨 金屬纏繞石墨 金屬纏繞石墨 金屬纏繞石墨 金屬纏繞石墨
止推軸承 PTFE PTFE PTFE PTFE PTFE PTFE PTFE
軸承座 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A350(G)LF2
銷 AISI 4140 AISI 4140 AISI 4140 AISI 4140 AISI 4140 AISI 4140 AISI 4140
雙頭驗 ASTM A193-B7 ASTM A193-B7 ASTM A193-B7 ASTM A193-B7M ASTM A193-B7M ASTM A193-B7M ASTM A320(G)L7.Zn
六角螺母 ASTM A194-2H ASTM A194-2H ASTM A194-2H ASTM A194-2HM ASTM A194-2HM ASTM A194-2HM ASTM A194-7 • Zn
圓柱頭螺釘 ASTM A193-B7 ASTM A193-B7 ASTM A193-B7 ASTM A193-B7M ASTM A193-B7M ASTM A193-B7M ASTM A320(G)L7.Zn
閥座退位螺訂 ASTM A193-B7 ASTM A193-B7 ASTM A193-B7 ASTM A193-B7M ASTM A193-B7M ASTM A193-B7M ASTM A320(G)L7.Zn
鍵 ASTM A194-2H ASTM A194-2H ASTM A194-2H ASTM A194-2HM ASTM A194-2HM ASTM A194-2HM ASTM A194-7 • Zn
定位銷 AISI 4140 AISI 4140 AISI 4140 AISI 4140 AISI 4140 AISI 4140 AISI 4140
注脂閥 組件 組件 組件 組件 組件 組件 組件
防靜電雜 組件 組件 組件 組件 組件 組件 組件
腳架 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A105
吊耳 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A105 ASTM A105
止回閥 組件 組件 組件 組件 組件 組件 組件
安全閥 組件 組件 組件 組件 組件 組件 組件
防火密封環 膨脹石墨 膨脹石墨 膨脹石墨 膨脹石墨 膨脹石墨 膨脹石墨 膨脹石墨
閥門材料表

注：
 ①NACE的狀態，彈簧硬度≤HRC28,其余材料硬度≤HRC22;
 ②T≤30℃以下。M桿需加長(但環境溫度低溫狀態閥桿不需加長)

閥體•閥座• O型密封圈

軟密封球閥的使用溫度、壓力額定值不僅取決于閥體材質，而且取決于密封材料，如閥座、O型密封圈，閥桿填料。

溫度-壓力額定值

下表列出了主要閥體材料的溫度壓力額定值。它是按照美國標準ASME/ANSI B16.34定出。

溫度 最大工作壓力
150Lb 300Lb 400Lb 600Lb 900Lb 1500Lb
OF °C A105.LF2 ASTM A182F316 A105.LF2 ASTM A182F316 A105.LF2 ASTM A182 F316 A105.LF2 ASTM A182F316 A105.LF2 ASTM A182F316 A105.LF2 ASTM A182F316
UP to UP to bar bar bar bar bar bar bar bar bar bar bar bar
100 38 19.7 19 51 49.6 68.3 66.2 102 99.3 153.1 148.9 255.5 248.2
200 93 17.9 16.5 46.5 42.7 62.1 56.9 93.1 85.5 139.6 128.2 232.7 213.4
300 149 15.9 14.8 45.2 38.6 60.3 51.4 90.7 77.2 135.8 115.8 .226.1 192.7
400 204 13.8 13.4 43.8 35.5 58.3 47.2 87.6 71.0 131.0 106.2 218.6 177.2
500 264 11.7 11.7 41.4 33.1 55.2 43.8 82.7 65.8 123.8 98.9 206.5 164.8

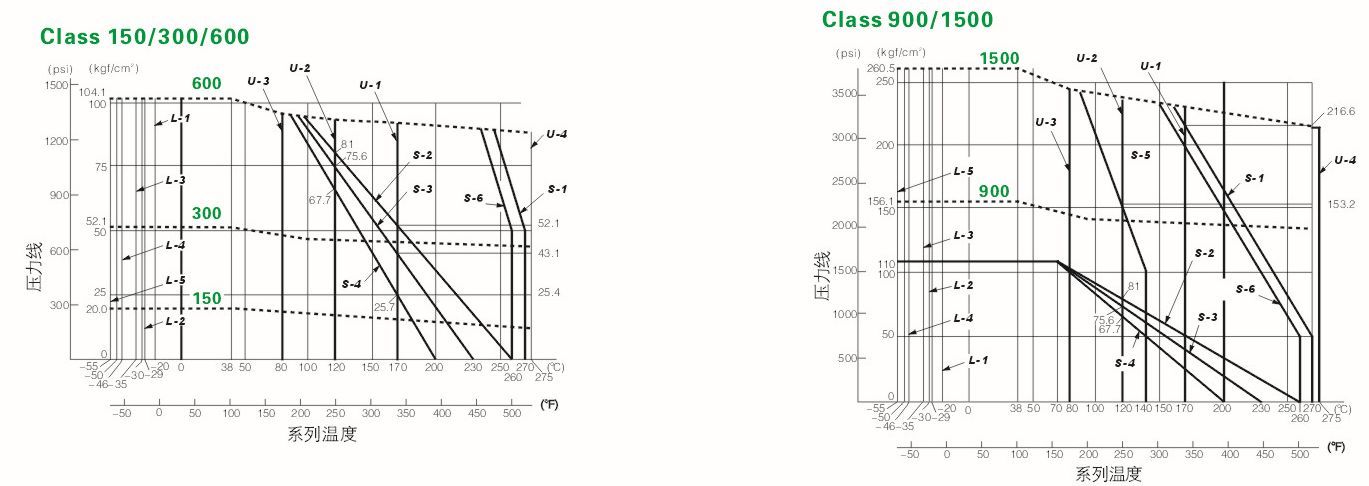

閥座•O型密封圈溫度-壓力額定值

閥座類別

S-1 PEEK
 S-2 碳纖+PTFE
 S-3 ⑴玻纖+口丁戸日
 S-4 Virgin PTFE
 S-5 Nylon+MoS2
 S-6 PPL

O型密封圈溫度上限

U-1:(1)FPM (不銹鋼閥用）
 (2)低溫FPM
 U-2:(1)EPDM (2)EC0
 U-3: (1)NBR (2)低溫 NBR
 U-4: Kalrez(6375)

O型密封圈溫度下限

L-1 FPM (不銹鋼閥用）
 L-2 (1)EPDM(2) NBR
 L-3 低溫FPM
 L-4 ECO
 L-5 低溫NBR

Q47F、0F7F* Q347F、0WF7F*型
通徑 L
RF		 L
RTJ		 L
BW		 W1 H1 H2 E F Φw 類型 重量
DN INCH 代號 (Kg)
15 1/2" 108 119 140 145 ─­­­ 65 ─­­­ F ­­
20x15 3/4"x1/2" 117 130 152 145 ─­­­ 68 ─­­­ ─­­­ ─­­­ F ─­­­
20 3/4" 117 130 152 145 ─­­­ 73 ─­­­ ─­­­ ─­­­ F ─­­­
25x20 1"x3/4" 127 140 165 145 ─­­­ 76 ─­­­ ─­­­ ─­­­ F ─­­­
25 1" 127 140 165 165 ─­­­ 96 ─­­­ ─­­­ ─­­­ F ─­­­
32x25 1¼"x1" 140 153 178 165 ─­­­ 105 ─­­­ ─­­­ ─­­­ F ─­­­
32 1¼" 140 153 178 165 ─­­­ 120 ─­­­ ─­­­ ─­­­ F ─­­­
40x32 1½" 165 178 191 165 ─­­­ 130 ─­­­ ─­­­ ─­­­ F ─­­­
40 1½" 165 178 190 230 70 135 ─­­­ ─­­­ ─­­­ F 12
50x40 2"x1½" 178 191 216 230 70 135 ─­­­ ─­­­ ─­­­ F 15
50 2" 178 191 216 230 80 150 ─­­­ ─­­­ ─­­­ F 16
80x50 3"x2" 203 216 283 230 80 150 ─­­­ ─­­­ ─­­­ F/G 32
80 3" 203 216 283 400 100 200 ─­­­ ─­­­ ─­­­ F/G 36
100x80 4"x3" 229 241 305 400 100 200 ─­­­ ─­­­ ─­­­ F/G 53
100 4" 229 241 305 650 115 240 ─­­­ ─­­­ ─­­­ F/G 70
150x100 6"x4" 394 406 457 650 115 240 ─­­­ ─­­­ ─­­­ F/G 94
150 6" 394 406 457 ─­­­ 260 340 85 180 450 F/G 145
200x150 8"x6" 457 470 521 ─­­­ 260 340 85 180 450 F/G 260
200 8" 457 470 521 ─­­­ 300 389 116 350 600 F/G 346
250x200 10"x8" 533 546 559 ─­­­ 300 389 116 350 600 F/G 375
250 10" 533 546 559 ─­­­ 325 405 116 350 600 G 540
300x250 12"x10" 610 622 635 ─­­­ 325 405 116 350 600 G 675
300 12" 610 622 635 ─­­­ 365 455 171 420 800 G 850
350x300 14"x12" 686 699 762 ─­­­ 365 455 171 420 800 G 890
350 14" 686 699 762 ─­­­ 400 490 171 800 G 1060
400x300 16"x12" 762 775 838 ─­­­ 365 455 171 420 800 G 1200
400x350 16"x14" 762 775 838 ─­­­ 400 490 171 420 800 G 1300
400 16" 762 775 838 ─­­­ 440 550 257 400 800 G 1380
450x350 18"x14" 864 876 914 ─­­­ 400 490 171 400 800 G 1400
450x400 18"x16" 864 876 914 ─­­­ 440 550 257 400 800 G 1455
450 18" 864 876 914 ─­­­ 500 620 257 400 800 G 1910
500x400 20"x16" 914 927 991 ─­­­ 440 550 257 400 800 G 1810
500x450 20"x18" 914 927 991 ─­­­ 500 620 257 400 800 G 2130
500 20" 914 927 991 ─­­­ 555 680 257 400 800 G 2300
550x450 22"x18" 1016 ─­­­ 1092 ─­­­ 500 620 257 400 800 G 2315
550x500 22"x20" 1016 ─­­­ 1092 ─­­­ 555 680 257 400 800 G 2400
550 22" 1016 ─­­­ 1092 ─­­­ 635 806 150 410 800 G 2435
600x500 24"x20" 1067 1080 1143 ─ 555 680 257 400 800 G 2450
600x550 24"x22" 1067 1080 1143 ─ 635 806 150 410 800 G 2750
600 24" 1067 1080 1143 ─ 700 870 150 410 800 G 3180
700x600 28"24" 1245 ─ 1346 ─ 700 870 150 410 800 G 3610
700 28" 1245 ─ 1346 ─ 780 955 183 650 800 G 4480
閥門尺寸表 ANSI CLASS 150Lb GB 16 bar 單位:mm
Q47F、OF7F*Q347F、OWF7F*型
通徑 L
RF		 L
RTJ		 L
BW		 W1 H1 H2 E F Φw 類型 重量
DN INCH 代號 (Kg)
15 1/2" 140 151 140 145 70 F 6
20x15 3/4"x1/2" 152 165 152 145 — 75 — — — F 7
20 3/4" 152 165 152 145 — 80 — — — F 8
25x20 1¼"x¾" 165 178 165 145 — 85 — — — F 9
25 1" 165 178 165 165 — 100 — — — F 10
32x25 1¼x1" 178 191 178 165 — 105 — — — F 11
32 1¼" 178 191 178 165 — 126 — — — F 13
40x32 1½"x1¼" 190 203 190 165 — 135 — — — F 14
40 1½" 190 203 190 230 70 135 — — — F 15
50x40 2"x1½" 216 232 216 230 70 135 — — — F 18
50 2" 216 232 216 230 80 150 — — — F/G 33
80x50 3"x2" 283 299 283 230 80 150 — — — F/G 36
80 3" 283 299 283 400 100 200 — — — F/G 41
100x80 4"x3" 305 321 305 400 100 200 — — — F/G 53
100 4" 305 321 305 650 115 240 — — — F/G 81
150x100 6"x4" 403 419 403 650 115 240 — — — F/G 105
150 6" 403 419 403 — 260 340 85 180 450 F/G 155
200x150 8"x6" 502 518 521 — 260 340 85 180 450 F/G 285
200 8" 502 518 521 — 300 389 116 350 600 G 360
250x200 10"x8" 568 584 559 — 300 389 116 350 600 G 390
250 10" 568 584 559 — 325 405 116 350 600 G 585
300x250 12"x10" 648 664 635 — 325 405 116 350 600 G 720
300 12" 648 664 635 — 365 455 171 420 800 G 890
350x300 14"x12" 762 778 762 — 365 455 171 420 800 G 905
350 14" 762 778 762 — 400 490 171 420 800 G 1160
400x300 16"x12" 838 854 838 — 365 455 171 420 800 G 1280
400x350 16"x14" 838 854 838 — 400 490 171 420 800 G 1350
400 16" 838 854 838 — 440 550 257 400 800 G 1560
450x350 18"x14" 914 930 914 — 400 490 171 400 800 G 1500
450x400 18"x16" 914 930 914 — 440 550 257 400 800 G 1730
450 18" 914 930 914 — 500 620 257 400 800 G 2420
500x400 20"x16" 991 1010 991 — 440 550 257 400 800 G 2010
500x450 20"X18" 991 1010 991 — 500 620 257 400 800 G 2505
500 20" 991 1010 991 — 555 680 257 400 800 G 2610
550x450 22"x18" 1092 1114 1092 — 500 620 257 400 800 G 2630
550x500 22"x20" 1092 1114 1092 — 555 680 257 400 800 G 2670
550 22" 1092 1114 1092 — 635 806 150 410 800 G 2700
600x500 24"x20" 1143 1165 1143 — 555 680 257 400 800 G 2950
600x550 24"x22" 1143 1165 1143 — 635 806 150 410 800 G 3200
600 24" 1143 1165 1143 — 700 870 150 410 800 G 5025
700x600 28"x24" 1346 1372 1346 — 700 870 150 410 800 G 4310
700 28" 1346 1372 1346 — 780 955 83 650 800 G 5170
閥門尺寸表 ANSI CLASS 300Lb GB25、40 bar 單位:mm
Q47F\0F7F*Q347Fs0WF7F*型
通徑 L
RF		 L
RTJ		 L
BW		 W1 H1 H2 E F Φw 類型 重量
DN INCH 代號 (Kg)
15 1/2" 165 163 165 160 — 102 — — — F 6
20 3/4" 190 190 190 160 — 115 — — — F 9
25 1" 216 216 216 230 — 125 — — — F 11
40 1½" 241 241 241 400 — 140 — — — F 22
50x40 2"x1½" 292 295 292 400 — 140 — — — F 23
50 2" 292 295 292 400 93 190 — — — F/G 39
80x50 3"x2" 356 359 356 650 93 190 — — — F/G 46
80 3" 356 359 356 650 122 230 — — — F/G 83
100x80 4"x3" 406 410 406 — 122 230 — — — F/G 96
100 4" 406 410 406 — 152 280 85 180 450 F/G 120
150x100 6"x4" 495 498 495 — 152 280 85 180 450 F/G 192
150 6" 495 498 495 — 215 327 116 350 600 F/G 301
200x150 8"x6" 597 600 597 — 215 327 116 350 600 F/G 360
200 8" 597 600 597 — 294 374 171 420 800 G 520
250x200 10"x8" 673 676 673 — 294 374 171 420 800 G 630
250 10" 673 676 673 — 370 445 171 420 800 G 760
300x250 12"x10" 762 765 762 — 370 445 171 420 800 G 880
300 12" 762 765 762 — 420 515 257 400 800 G 1360
350x300 14"x12" 826 829 826 — 420 515 257 400 800 G 1480
350 14" 826 829 826 — 460 550 257 400 800 G 1620
400x300 16"x12" 902 905 902 — 420 515 257 400 800 G 1700
400x350 16"x14" 902 905 902 — 460 550 257 400 800 G 1780
400 16" 902 905 902 — 505 615 257 400 800 G 1860
450x350 18"x14" 978 981 978 — 460 550 257 400 800 G 1848
450x400 18"x16" 978 981 978 — 505 615 257 400 800 G 2080
450 18" 978 981 978 — 560 700 150 410 800 G 2336
500x400 20"x16" 1054 1060 1054 — 505 615 257 400 800 G 2230
500x450 20"x18" 1054 1060 1054 — 560 700 150 410 800 G 2450
500 20" 1054 1060 1054 — 630 810 150 410 800 G 2900
550x450 22"x18" 1143 1153 1143 — 560 700 150 410 800 G 2950
550x500 22"x20" 1143 1153 1143 — 630 810 150 410 800 G 3060
550 22" 1143 1153 1143 — 660 830 180 565 800 G 3340
600x500 24"x20" 1232 1241 1232 — 630 810 150 410 800 G 3130
600x550 24"x22" 1232 1241 1232 — 660 830 180 565 800 G 3485
600 24" 1232 1241 1232 — 685 845 180 565 800 G 3825
700x600 28"x24" 1397 1410 1397 — 685 845 180 565 800 G 6190
700 28" 1397 1410 1397 — 810 1010 200 800 800 G 7030
閥門尺寸表 ANSI CLASS 400Lb GB 64 bar 單位:mm
Q47F、OF7F* Q347F、OWF7F*型
通徑 L
RF		 L
RTJ		 L
BW		 W1 H1 H2 E F Φw 類型 重量
DN INCH 代號 (Kg)
15 1/2" 165 163 165 160 — 102 — — — F 6
20 3/4" 190 190 190 160 — 102 — — — F 9
25 1" 216 216 216 230 — 115 — — — F 11
40 1½" 241 241 241 400 — 125 — — — F 22
50x40 2"x1½" 292 295 292 400 — 140 — — — F/G 23
50 2" 292 295 292 400 93 140 — — — F/G 39
80x50 3"x2" 356 359 356 400 93 190 — — — F 46
80 3" 356 359 356 650 122 190 — — — F 83
100x80 4"x3" 432 435 432 650 122 230 — — — F 120
100 4" 432 435 432 — 152 230 85 180 450 F/G 150
150x100 6"x4" 559 562 559 — 152 280 85 180 450 G 240
150 6" 559 562 559 — 215 280 116 350 600 G 377
200x150 8"x6" 660 664 660 — 215 327 116 350 600 G 450
200 8" 660 664 660 — 294 327 171 420 800 G 650
250x200 10"x8" 787 791 787 — 294 374 171 420 800 G 780
250 10" 787 791 787 — 370 374 171 420 800 G 950
300x250 12"x10" 838 841 838 — 370 445 171 420 800 G 1100
300 12" 838 841 838 — 420 445 257 400 800 G 1700
350x300 14"x12" 889 892 889 — 420 515 257 400 800 G 1850
350 14" 889 892 889 — 460 515 257 400 800 G 2050
400x300 16"x12" 991 994 991 — 420 550 257 400 800 G 2150
400x350 16"x14" 991 994 991 — 460 550 257 400 800 G 2200
400 16" 991 994 991 — 505 615 257 400 800 G 2325
450x350 18"x14" 1092 1095 1092 — 460 550 257 400 800 G 2310
450x400 18"x16" 1092 1095 1092 — 505 615 257 400 800 G 2600
450 18" 1092 1095 1092 — 560 700 150 410 800 G 2920
500x400 20"x16" 1194 1200 1194 — 505 615 257 400 800 G 2850
500x450 20"x18" 1194 1200 1194 — 560 700 150 410 800 G 3120
500 20" 1194 1200 1194 — 630 810 150 410 800 G 3400
550x450 22"x18" 1295 1305 1295 — 560 700 150 410 800 G 3450
550x500 22"x20" 1295 1305 1295 — 630 810 150 410 800 G 3600
550 22" 1295 1305 1295 — 660 920 83 650 800 G 3930
600x500 24"x20" 1397 1407 1397 — 630 810 150 410 800 G 3980
600x550 24"x22" 1397 1407 1397 — 660 920 83 650 800 G 4100
600 24" 1397 1407 1397 — 685 1010 83 650 800 G 4500
700x600 28"x24" 1549 1562 1549 — 685 1010 83 650 800 G 7280
700 28" 1549 1562 1549 — 810 1180 123 800 800 G 8280
閥門尺寸表 ANSI CLASS 600Lb GB 100 bar 單位:mm
Q47F、0F7F* Q347F、0WF7F*型
通徑 L
RF		 L
RTJ		 L
BW		 W1 H1 H2 E F Φw 類型 重量
DN INCH 代號 (Kg)
15 1/2" 216 216 216 175 — 117 — — — F
20 3/4" 229 229 229 280 — 140 — — — F
25 1" 255 255 255 280 — 150 — — — F
40 1½" 305 305 305 400 119 210 — — — F
50x40 2"x1½" 368 371 368 400 119 210 — — — F/G
50 2" 368 371 368 650 126 217 — — — F/G
80x50 3"x2" 381 384 381 650 126 217 — — — F/G
80 3" 381 384 381 — 191 259 116 350 600 F/G
100x80 4"x3" 457 460 457 — 191 259 116 350 600 F/G
100 4" 457 460 457 — 216 297 116 350 600 F/G
150x100 6"x4" 610 613 610 — 216 297 116 350 600 G
150 6" 610 613 610 — 270 360 116 350 600 G
200x150 8"x6" 737 740 737 — 270 360 116 350 600 G
200 8" 737 740 737 — 322 394 171 420 800 G
250x200 10"x8" 838 841 838 — 322 394 171 420 800 G
250 10" 838 841 838 — 420 502 257 400 800 G
300x250 12"x10" 965 968 965 — 420 502 257 400 800 G
300 12" 965 968 965 — 470 572 257 400 800 G
350x300 14"x12" 1029 1038 1029 — 470 572 257 400 800 G
350 14" 1029 1038 1029 — 510 675 150 410 800 G
400x300 16"x12" 1130 1140 1130 — 470 572 257 400 800 G
400x350 16"x14* 1130 1140 1130 — 510 675 150 410 800 G
400 16" 1130 1140 1130 — 600 762 150 410 800 G
450x350 18"x14" 1219 1232 1219 — 510 675 150 410 800 G
450x400 18"x16" 1219 1232 1219 — 600 762 150 410 800 G
450 18" 1219 1232 1219 — 700 866 180 650 800 G
500x400 20"x16" 1321 1334 1321 — 600 762 150 410 800 G
500x450 20"x18" 1321 1334 1321 — 700 866 180 650 800 G
500 20" 1321 1334 1321 — 720 894 180 650 800 G
600x500 24"x20" 1549 1568 1549 — 720 894 180 650 800 G
600x550 24"x22" 1549 1568 1549 — 765 925 220 735 800 G
600 24" 1549 1568 1549 — 810 956 220 735 800 G
閥門尺寸表 ANSI CLASS 900Lb GB 160 bar 單位:mm
Q47F、OF7F* Q347F、OWF7F*型
通徑 L
RF		 L
RTJ		 L
BW		 W1 H1 H2 E F Φw 類型 重量
DN INCH 代號 (Kg)
15 1/2" 216 216 216 175 — 117 — — — F
20 3/4" 229 229 229 280 — 140 — — — F
25 1" 255 255 255 280 — 150 — — — F
40 1½" 305 305 305 400 119 210 — — — F/G
50x40 2"x1½" 368 371 368 400 119 210 — — — F/G
50 2" 368 371 368 650 126 217 — — — F/G
80x50 3"x2" 470 473 470 650 126 217 — — — G
80 3" 470 473 470 — 191 259 116 350 600 G
100x80 4"x3" 546 549 546 — 191 259 116 350 600 G
100 4" 546 549 546 — 216 297 116 350 600 G
150x100 6"x4" 705 711 705 — 216 297 116 350 600 G
150 6" 705 711 705 — 296 365 171 420 800 G
200x150 8"x6" 832 841 832 — 296 365 171 420 800 G
200 8" 832 841 832 — 378 475 257 400 800 G
250x200 10"x8" 991 1000 991 — 378 475 257 400 800 G
250 10" 991 1000 991 — 495 578 257 400 800 G
300x250 12"x10" 1130 1146 1130 — 495 578 257 400 800 G
300 12" 1130 1146 1130 — 542 696 150 410 800 G
350x300 14"x12" 1257 1276 1257 — 542 696 150 410 800 G
350 14" 1257 1276 1257 — 590 761 150 410 800 G
400x300 16"x12" 1384 1407 1384 — 542 696 150 410 800 G
400x350 16"x14" 1384 1407 1384 — 590 761 150 410 800 G
400 16" 1384 1407 1384 — 670 831 180 650 800 G
450x350 18"x14" 1537 1559 1537 — 590 761 150 410 800 G
450x400 18"x16" 1537 1559 1537 — 670 831 180 650 800 G
450 18" 1537 1559 1537 — 710 900 220 735 800 G
500x400 20x16" 1664 1686 1664 — 670 831 180 650 800 G
500x450 20"x18" 1664 1686 1664 — 710 900 220 735 800 G
500 20" 1664 1686 1664 — 750 950 220 735 800 G
600x500 24"x20" 2043 2071 2043 — 750 950 220 735 800 G
600x550 24"x22" 2043 2071 2043 — 800 1015 280 1010 800 G
600 24" 2043 2071 2043 — 850 1080 280 1010 800 G
閥門尺寸表 ANSI CLASS 1500Lb GB 250 bar 單位:mm
Q47F、OF7F* Q347F、OWF7F*型
通徑 L
RF		 L
RTJ		 L
BW		 W1 H1 H2 E F Φw 類型 重量
DN INCH 代號 (Kg)
15 1/2" 264 264 264 280 — 120 — — — F
20 3/4" 273 273 273 280 — 125 — — — F
25 1" 308 308 308 400 — 130 — — — F/G
40 1½" 384 387 384 650 135 188 — — — F/G
50x40 2"x1½" 451 454 451 650 135 188 — — — F/G
50 2" 451 454 451 — 135 262 85 240 600 G
80x50 3"x2" 578 584 578 — 135 262 85 240 600 G
80 3" 578 584 578 — 181 256 116 350 600 G
100x80 4"x3" 673 683 673 — 181 256 116 350 600 G
100 4" 673 683 673 — 225 287 171 420 800 G
150x100 6"x4" 914 927 914 — 225 287 171 420 800 G
150 6" 914 927 914 — 287 372 257 400 800 G
200x150 8"x6" 1022 1038 1022 — 287 372 257 400 800 G
200 8" 1022 1038 1022 — 350 411 257 400 800 G
250x200 10"x8" 1292 1293 1270 — 350 411 257 400 800 G
閥門尺寸表 ANSI CLASS 2500Lb GB 420 bar 單位:mm
PN 150Lb(2.0MPa) 300Lb(5.0MPa) 400Lb(6.4MPa) 600Lb(10.0MPa) 900Lb(16.0MPa) 1500Lb(25.0MPa) 2500Lb(42.0MPa)
扭矩 扭矩INI•m 扭矩INI•m 扭矩INI•m 扭矩INI•m 扭矩INI•m 扭矩INI•m 扭矩INI•m
NPS 閥門開啟扭矩 閥桿許容扭矩 閥門開啟扭矩 閥桿許容扭矩 閥門開啟扭矩 閥桿許容扭矩 閥門開啟扭矩 閥桿許容扭矩 閥門開啟扭矩 閥桿許容扭矩 閥門開啟扭矩 閥桿許容扭矩 閥門開啟扭矩 閥桿許容扭矩
全壓差下 全壓差下 全壓差下 全壓差下 全壓差下 全壓差下 全壓差下
1" — — — — — 40 130 44 130 90 270 190 570 — —
1-½" 2"x1-½" 30 180 60 180 50 225 75 225 120 360 230 690 — —
2n 3"x2" 42 225 75 225 97 345 115 345 240 720 400 1200 950 2850
2½" — 100 450 150 450 160 660 220 660 380 1140 640 1920 1200 3600
3" 4"x3" 140 630 210 630 200 840 280 840 480 1440 800 2400 1580 4740
4" 6"x4" 220 1080 360 1080 360 1380 460 1380 800 2400 1450 4350 2300 6900
6" 8"x6" 320 2040 480 1440 640 2850 950 2850 1600 4800 2800 8400 5500 16500
8n 10"x8" 640 2550 850 2550 1200 4800 1600 4800 2800 8400 4000 12000 11800 35400
10" 12"x10" 1200 4350 1450 4350 2000 8100 2700 8100 4800 14400 8000 24000 — —
12" 14"x12" 1800 6900 2300 6900 3200 12900 4300 12900 7200 21600 12800 38400 — —
14" 16"x14" 2600 9900 3300 9900 4500 18600 6200 18600 11000 33000 18500 55500 — —
16" 18nx16" 3800 14400 4800 14400 6400 26400 8800 26400 14400 43200 26500 79500 — —
18" 20"x18" 4800 19200 6400 19200 8800 36000 12000 36000 19200 57600 36000 108000 — —
20" 24"x20" 6400 24000 8000 24000 11000 42000 14000 42000 27200 81600 48000 144000 — —
22" 24"x22" 8000 28200 9400 28200 14000 60000 60000 60000 32000 96000 60000 180000 — —
24" 28"x24" 10000 36000 12000 36000 16000 66000 66000 66000 40000 120000 74500 223500 — —
26" — — — — — — — — — — — — — — —
28" — 14000 52500 17500 52500 23000 90000 30000 90000 48000 144000 89500 268500 — —
固定球閥操作扭矩表
  1. 驅動裝置公稱扭矩=閥門全壓差開啟扭矩X 1.3倍安全系數。
  2. 上述數據為干凈的氣體或液體介質測得。如介質不干凈則數據有所變化。

獲取報價

注意：請留下您的郵箱，我們的專業人員會盡快與您聯系！

立即提交

相關產品
