上裝式偏心半球閥

球閥是一種結構簡單、操作方便、性能可靠的閥門，主要由閥體、球體和傳動機構組成。球體繞閥體中心軸線旋轉，實現啟閉或調節管道中的介質流量。球閥具有體積小、重量輕、啟閉迅速、流阻小等優點，廣泛應用于石油化工、電力、冶金、水處理等各個領域。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細


上裝式偏心半球閥

西瑪克開發生產的上裝式偏心半球閥結構優勢與特點

1、 上裝式結構。對裝在管路上的閥門可直接在管路上檢查與維修，減少停止時間提高效益。
 2、 使用壽命長。中法蘭選用抗張、抗壓的金屬墊片增強抗溫，耐腐蝕性能有效延長使用壽命。
 3、 防止誤操作。開關帶鎖定裝置有效防止誤操作，確保閥門處于正確位置。

設計與制造 法蘭尺寸 材料 耐火設計 檢測和試驗
GB/T12237 JB/T79.1-79.4 NACEMr0175 AP1607、 AP16FA API 598
執行標準
閥蓋 GB WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti ZG15Cr1Mo1V
ASTM WCB CF8 CF8M WC9
球體 GB ZG2CM3 ZG1Cr18Ni9Ti /表面特殊處理 ZG0Cr18Ni12Mo2Ti /表面特殊處理 ZG15Cr1Mo1V /表面特殊處理
ASTM Ca15 CF8+HF CF8+HF WC9+HF
閥桿 GB 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 25Cr2Mo2V
ASTM 420 304 316 F22a
閥座 GB PTFE 2Cr13 PTFE 1Cr18Ni9Ti PTFE 0Cr18Ni12Mo2Ti D517
ASTM PTFE 420 PTFE 304 PTFE 316 HF
填料 GB PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
ASTM PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
螺栓 GB 35 0Cr18Ni9 0Cr18Ni9 15Cr1Mo1V
ASTM A193 B7 A320-B8 A320-B8 A193 B16
螺母 GB 45 0Cr18Ni9 0Cr18Ni9 20CrMo
ASTM A194 2H A194-8 A194-8 A194-4
主要零件材料及性能/Main Part Materials and Property

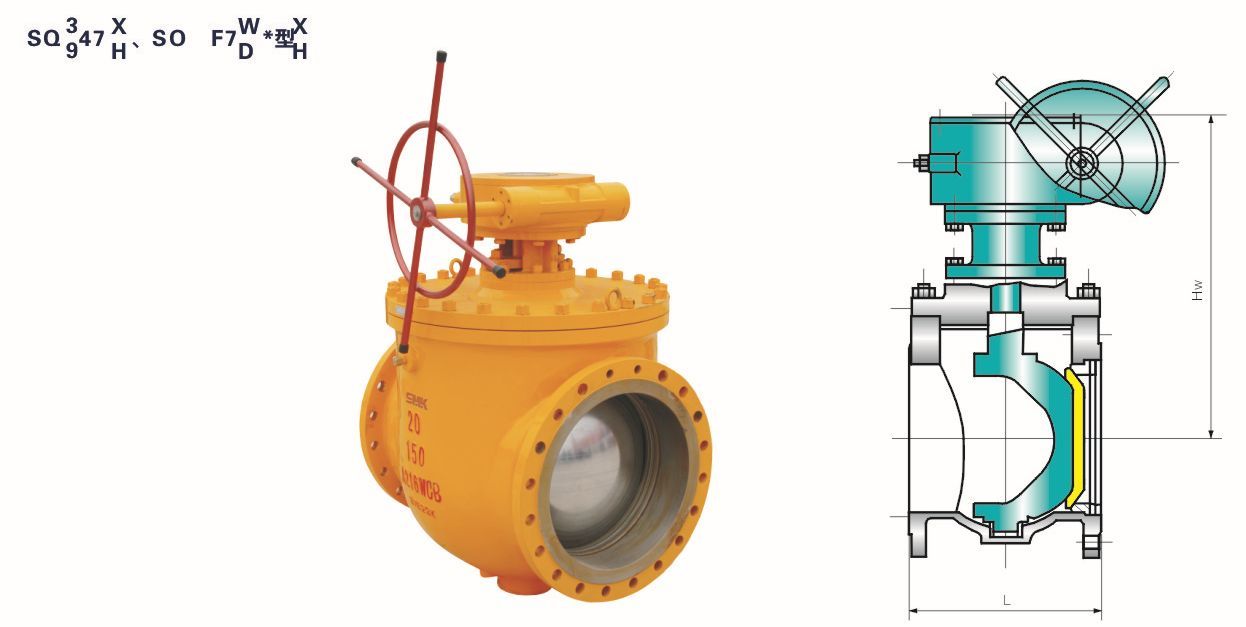

DN L Hw
100 229 330
125 254 345
150 267 370
220 292 405
250 330 480
300 356 520
350 430 570
400 530 630
450 580 690
500 660 740
600 840 840
700 900 960
800 1000 1080
900 1100 1190
1000 1200 1310
1200 1300 1420
1400 1500 1540
主要外形尺寸 PN1.0MPa 單位：mm
DN L Hw
100 229 330
125 254 245
150 267 370
200 292 405
250 330 480
300 356 520
350 430 570
400 530 630
450 580 690
500 660 740
600 840 840
700 900 960
800 1000 1080
900 1100 1190
1000 1200 1310
1200 1300 1420
1400 1500 1540
主要外形尺寸 PN1.6MPa 單位：mm
規格 L D C d b N-Φ 渦輪渦桿傳動 電動
B B0 驅動裝置 重量 H H1 H0 驅動裝置 重量
80 203 200 160 132 24 8—Φ18 255 300 A型 32 589 484 190 Q60-1 105
100 229 235 190 156 24 8-Φ22 290 300 A型 48 595 500 190 Q60-1 145
125 254 270 220 184 26 8-Φ26 330 300 A型 68 650 500 400 Q120-1 195
150 267 300 250 211 28 8-Φ26 350 400 B型 85 739 589 400 Q120-1 205
200 292 360 310 274 30 12-Φ26 390 400 B型 113 799 649 400 Q120-1 245
250 394 425 370 330 32 12-Φ30 515 400 B型 203 652 435 200 SMC-04/H1BC 378
300 419 485 430 389 34 16-Φ30 545 600 C型 260 761 480 280 SMC-04/H1BC 440
350 550 555 490 448 38 16-Φ33 590 600 C型 375 771 520 280 SMC-04/H1BC 460
400 600 620 550 503 40 16-Φ36 625 800 D型 475 831 580 280 SMC-04/H1BC 580
450 650 670 600 548 42 20-Φ36 660 800 D型 625 921 670 305 SMC-04/H1BC 715
主要外形尺寸 PN2.5MPa 單位：mm
規格 L D C d b N-Φ 渦輪渦桿傳動 電動
B B0 驅動裝置 重量 H H1 H0 驅動裝置 重量
80 203 200 160 132 24 8—Φ18 255 300 A型 32 589 484 190 Q60-1 105
100 229 235 190 156 24 8-Φ2 290 300 A型 48 595 500 190 Q60-1 145
125 254 270 220 184 26 8-Φ26 330 400 B型 68 650 500 400 Q120-1 195
150 267 300 250 211 28 8-Φ26 350 400 B型 85 739 589 400 Q120-1 205
200 292 375 320 284 34 12-Φ30 390 400 B型 120 799 649 400 Q120-1 250
250 394 450 385 345 38 12-Φ33 515 600 C型 208 652 435 200 SMC-04/H1BC 445
300 419 515 450 409 42 16-Φ33 545 600 C型 265 761 480 280 SMC-04/H1BC 465
350 550 580 510 465 46 16-Φ36 590 800 D型 383 771 520 280 SMC-04/H1BC 588
主要外形尺寸 PN4.0MPa 單位：mm
