撐攏式金屬雙向雙密封球閥

西瑪克開發生產的撐攏式金屬雙向雙密封球閥是公司通過用戶的要求,成功研制出的一種新型產品，其利用球體上導向柱與撐攏盤導向槽的上下間距的不對等, 通過對撐攏盤沿軌跡升降使兩球瓣繞鉸支銷回轉,從而使密封脫離回轉/回轉壓緊以達到啟閉的效果。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細


撐攏式金屬雙向雙密封球閥

產品結構特點及特點

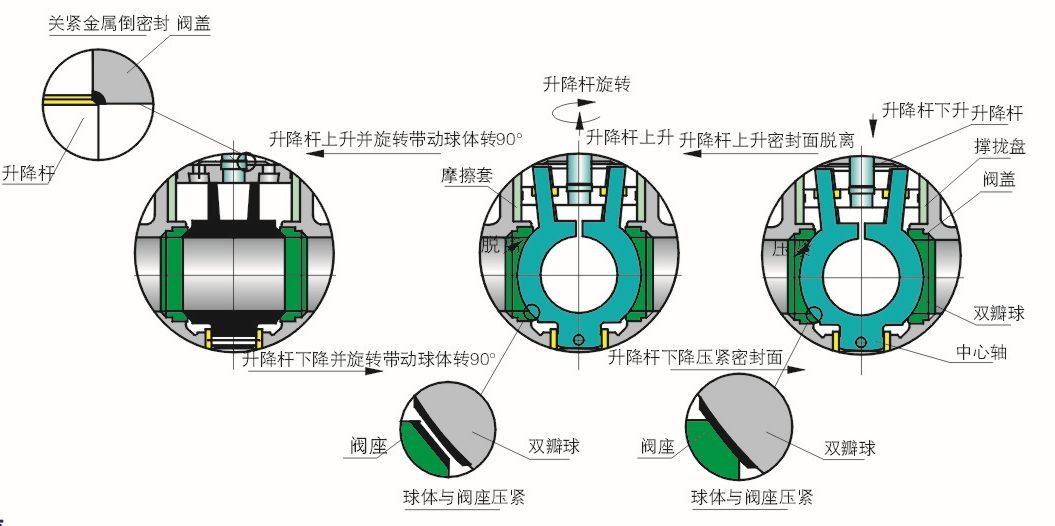

西瑪克開發生產的撐攏式金屬雙向雙密封球閥是公司通過用戶的要求,成功研制出的一種新型產品，其利用球體上導向柱與撐攏盤導向槽的上下間距的不對等, 通過對撐攏盤沿軌跡升降使兩球瓣繞鉸支銷回轉,從而使密封脫離回轉/回轉壓緊以達到啟閉的效果。如圖所示：升降桿上升帶動撐攏盤沿導向柱向上移動，從而使球 體收擾，脫離密封面，當升降桿繼續上升，撐攏盤帶動球體旋轉90度，使閥門開啟。相反的過程使閥門關閉。其主要特點在于：
 1、 達到密封副完全無磨擦，啟閉力距小，密封副壽命長。
 2、 雙向雙密封結構。雙重密封使密封更加可靠，雙向受壓，使閥門安裝不受介質流向的影響。
 3、 閥座為錐面，球芯密封面為球面，可達到自清潔功能，能適用于粉塵和微粒介質。
 4、 雙自銷結構，導向銷與導向槽之間自鎖。閥桿螺紋副間自鎖，充分保證球芯在介質壓力作用下不后退，保持密封副間的密封比壓，可真正的實現零泄露，符合 API 6D和國標A級管道密封要求。
 5、 閥桿和閥蓋間具有一個錐形密封結構。當閥門開啟，閥桿提升時，形成密封，能在線更換填料。這是其它球閥所沒有的。
 6、 選用一些新型和特殊的材料，使M門能適用于高溫（>800℃)低溫（-196℃ )高壓(42.0MPa)和顆粒介質。
 7、 吹掃功能。在閥蓋/閥體上安置吹掃孔，使閥體保持清潔和良好的活動性能。
 8、 能適用不同的操作方式：手動、齒輪傳動、氣動、液動、氣液聯動、電動及實現遠程控制和自動控制，以適應不同的操縱要求和實現機電一體化。

名稱/主體材料 A216 WCB A217 WC6 A217 WC9 A351 CF8 A351 CF3 A351 CF8M A351 CF3M
閥體、閥蓋 A216 WC B A217 WC6 A217 WC9 A351 CF8 A351 CF3 A351 CF8M A351 CF3M
支架 A216 WC B A217 WC6 A217 WC9 A351 CF8 A351 CF3 A351 CF8M A351 CF3M
閥座 A105+STL A304+STL A304+STL A304+STL A304L+STL A316+STL A316L+STL
球體 A105+STL A217 WC6+STL A217 WC9+STL A351 CF8+STL A351 CF3+STL A351 CF8M+STL A351 CF3M+STL
閥桿 A182 F6+滲氮 17-4PH+滲氮 A182 F304+滲氮 A182 F304L+滲氮 A182 F316+滲氮 A182 F316L+滲氮
撐攏盤 A105+ER410 F11+STL F22+STL A304+STL A304L+STL A316+STL A316L+STL
螺栓 A193 B7 A193 B16 A193 B16 A193 B8 A193 B8 A193 B8M A193 B8M
螺母 A194 2H A194-7 A194-7 A194-8 A194-8 A194-8M A194-8M
填料 碳素纖維+304鋼絲/柔性石墨 RTFE RTFE RTFE RTFE
閥桿螺母 A493 D2
導向銷 40Cr+淬火
襯筒 45+鍍 Ni-P F321+鍵 Ni-P F321+鍵 Ni-P F321+鍵 Ni-P F304L+鍍 Ni-P F316+鍍 Ni-P F316L+鍍 Ni-P
中道墊片 304片加柔性石墨纏繞 316片加緊RTFE
中心軸 G40Cr+高頻淬火 A182 F316+滲氮 A182 F316L+滲氮
手輪 A395 ( QT400-17 )
適用介質 ≤425℃ ≤545℃ ≤570℃ ≤200℃ ≤200℃ ≤200℃ ≤200℃
適用溫度 水、蒸汽、油品（含微小顆粒） 氧化性介質 硝酸類 醋酸類 尿素、氨等
主要零件材料表

注：當奧氏體不銹鋼用于高溫工況，水、蒸汽時≤800℃填料、墊片用碳纖+石墨/304

1、編制說明

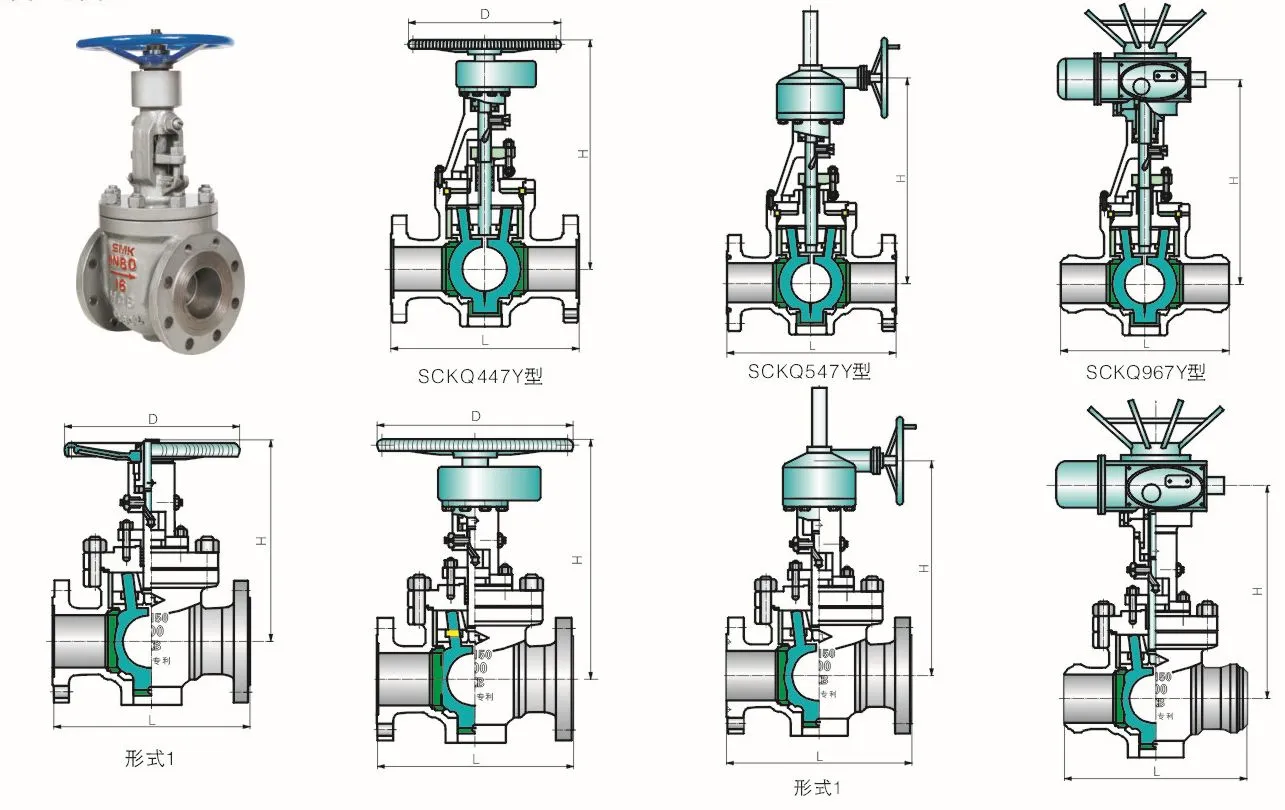

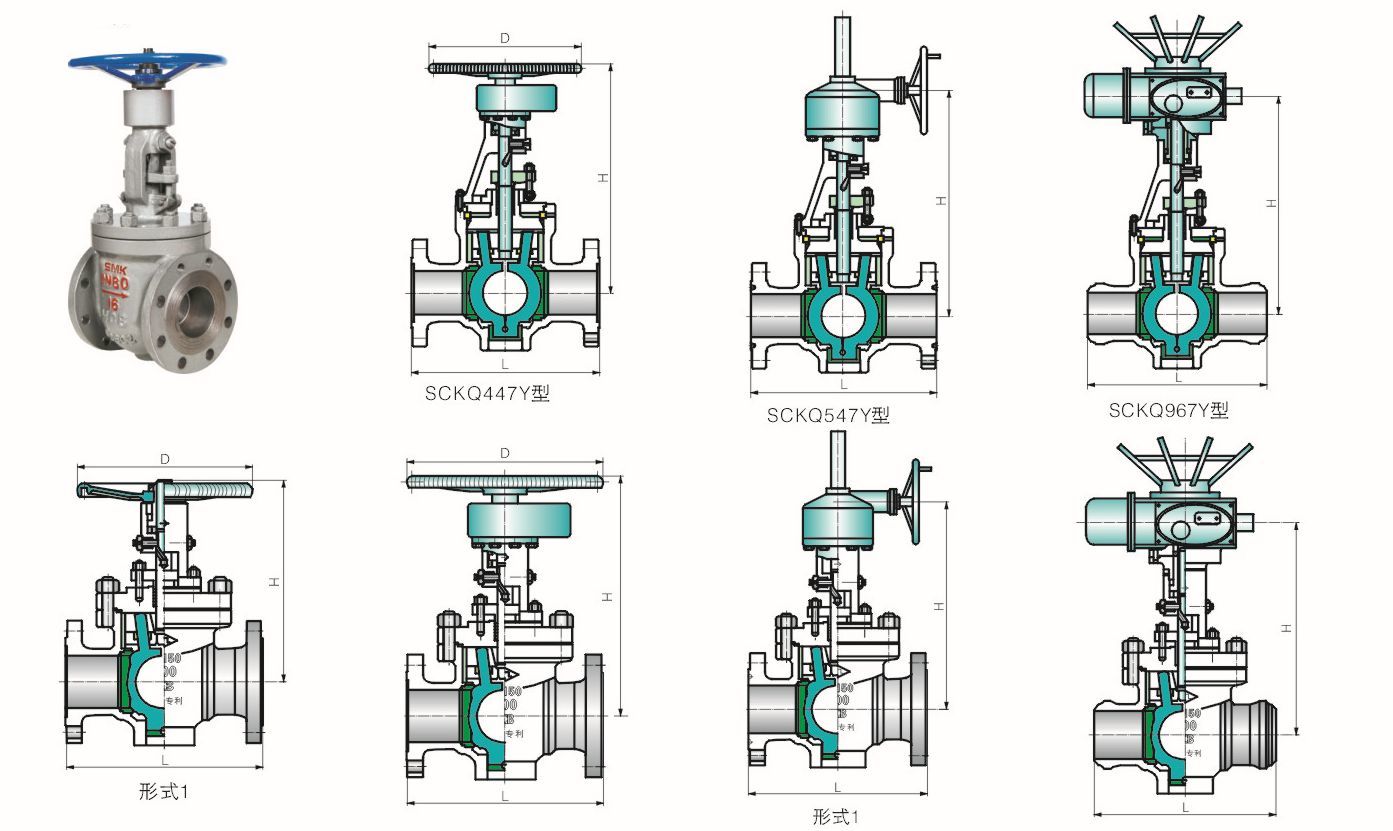

公稱 壓力 形式 公稱 通徑 外形尺寸 公稱 壓力 形式 公稱 通徑 外形尺寸 公稱 壓力 形式 公稱 通徑 外形尺寸
H L E H L E H L E
1.6 1 25 380 180 180 2.5 1 25 380 180 180 4.0 1 25 380 180 180
32 380 180 180 32 380 180 180 32 380 180 180
40 420 200 180 40 420 200 180 40 420 200 180
50 490 230 200 50 490 230 200 50 490 230 200
65 550 290 300 65 550 290 300 65 550 290 300
80 600 310 300 80 600 310 300 80 600 310 300
100 660 350 300 100 660 350 300 100 660 350 300
150 705 480 400 150 705 480 400 150 705 480 400
200 740 600 450 200 740 600 450 200 740 600 450
2 250 910 730 310 2 250 910 730 310 2 250 910 730 310
300 980 850 310 300 980 850 310 300 980 850 310
350 1080 980 460 350 1080 980 460 350 1080 980 460
400 1220 1100 460 400 1220 1100 460 400 1220 1100 460
450 1340 1200 460 450 1340 1200 460 450 1340 1200 460
500 1480 1250 460 500 1480 1250 460 500 1480 1250 460
600 1820 1450 600 600 1820 1450 600 600 1820 1450 600
700 1980 1650 600 700 1980 1650 600 700 1980 1650 600
6.4 1 25 380 180 180 10.0 1 25 400 230 200 16.0 1 25 400 230 200
32 380 180 180 32 400 260 200 32 400 260 200
40 440 200 180 40 460 260 300 40 480 260 300
50 510 230 200 50 530 300 300 50 550 300 300
65 570 290 300 65 590 340 350 65 610 340 350
80 620 310 300 80 645 380 400 80 665 380 400
100 680 350 300 100 705 430 400 100 730 430 400
150 725 480 400 150 750 550 450 150 775 550 450
2 200 765 600 310 2 200 780 650 310 2 200 805 650 310
250 935 730 310 250 965 775 310 250 990 775 310
300 1010 850 460 300 1040 900 460 300 1065 900 460
350 1110 980 460 350 1140 1025 460 350 1170 1025 460
400 1250 1100 460 400 1280 1150 460 400 1310 1150 460
450 1370 1200 460 450 1405 1275 460
500 1520 1250 600 500 1555 1400 600
600 1860 1450 600 600 1895 1650 600

CL150~1500(美標)

公稱 壓力 形式 公稱 通徑 外形尺寸 公稱 壓力 形式 公稱 通徑 外形尺寸 公稱 壓力 形式 公稱 通徑 外形尺寸
H L E H L E H L E
CL150 1 25 1 380 180 180 CL300 1 25 380 180 180 CL400 1 25 380 180 180
32 1¼ 380 180 180 32 380 180 180 32 380 180 180
40 1½ 420 200 180 40 420 200 180 40 420 200 180
50 2 490 230 200 50 490 230 200 50 490 230 200
65 2½ 550 290 300 65 550 290 300 65 550 290 300
80 3 600 310 300 80 600 310 300 80 600 310 300
100 4 660 350 300 100 660 350 300 100 660 350 300
150 6 705 480 400 150 705 480 400 150 705 480 400
2 200 8 740 600 450 2 200 740 600 450 2 200 740 600 450
250 10 910 730 310 250 910 730 310 250 910 730 310
300 12 980 850 310 300 980 850 310 300 980 850 310
350 14 1080 980 460 350 1080 980 460 350 1080 980 460
400 16 1220 1100 460 400 1220 1100 460 400 1220 1100 460
450 18 1340 1200 460 450 1340 1200 460 450 1340 1200 460
500 20 1480 1250 460 500 1480 1250 460 500 1480 1250 460
600 24 1820 1450 600 600 1820 1450 600 600 1820 1450 600
CL600 1 25 1 380 216 180 CL900 1 25 400 254 180 CL1500 1
32 1¼ 380 229 180 32 400 279 180
40 1½ 440 241 180 40 460 305 180
50 2 510 292 200 50 530 368 200 50 550 368 300
65 21/2 570 330 300 65 590 419 300 65 610 419 400
80 3 620 356 300 80 645 381 300 80 365 470 400
2 100 4 680 432 300 2 100 705 457 300 2 100 730 546 450
150 6 725 550 400 150 750 610 400 150 775 705 310
200 8 765 60 450 200 780 737 450 200 805 832 310
250 10 935 787 310 250 965 838 310 250 990 991 460
300 12 1010 838 310 300 1040 968 310 300 1065 1130 460
350 14 1110 889 460 350 1140 1029 460
400 16 1250 991 460 400 1280 1130 460
