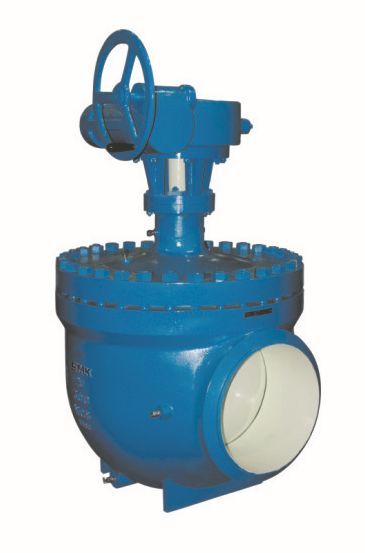

軌道球閥

GDQ47H(F、Y) 1.6~16.0(CL150~1500)

產品結構及用途

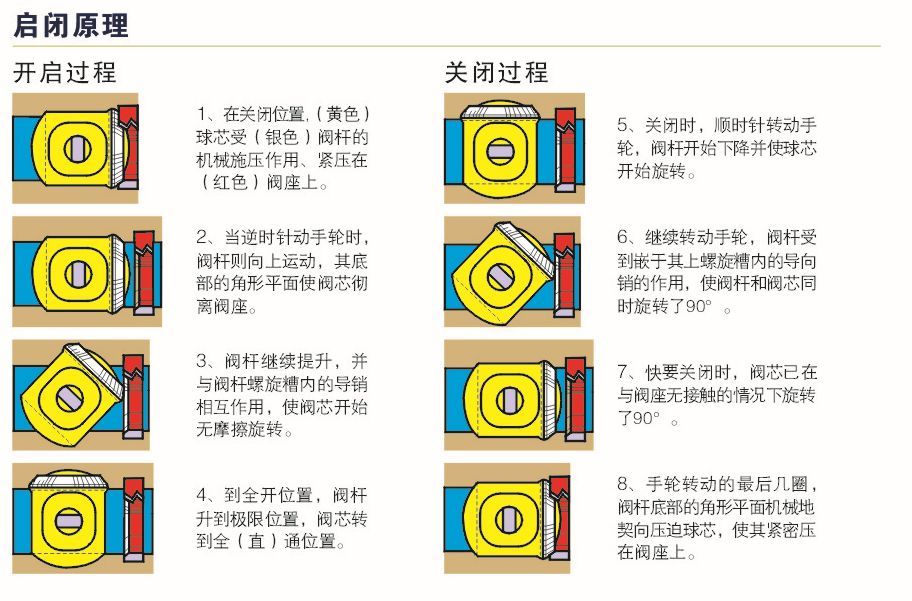

傳統的球閥，無論是浮動式還是固定式，在開啟和關閉過程中，球體與閥座始終是接觸的，開關扭矩大，密封面容易磨損。軌道球閥由于它的獨特楔形 面、軌道螺旋和單閥座設計，使得提供密封力大，達到低力矩操作，而且消除了熱膨脹問題。啟閉時，球體先偏離一個位移，使球體脫離閥座,然后無磨擦的 旋轉90° ,因而，開關扭矩小，密封面無擦傷，密封性能好，零泄漏，使用壽命長等特點。
 軌道球閥優于其它球閥：它采用頂裝式結構，能使系統可進行在線維修和檢查；單閥座結構，能保證雙向密封，且消除了閥門中的集壓，不受管路壓差 和溫差的影響；閥桿下端的楔形結構，提供了機械施壓和調節靜密封的手段；自身清潔功能，球體在旋轉過程中與閥座表面形成空間，使介質流速增大，減 少了密封區域內的聚積物；耐磨損硬表面閥芯及外形美觀，重量輕。
 適用于石油化工、液化石油氣儲存、煉油廠、天然氣、壓縮機系統、油氣輸送管線、輕工、紡織等行業。

試驗壓力 MPa 公稱壓力（MPa ) 壓力級（Class)
1.6 2.5 4.0 6.4 10.0 16.0 150 300 400 600 900 1500
強度試驗 2.4 3.8 6.0 9.6 15.0 24 3.1 7.8 10.2 15.3 23.1 38.4
密封試驗 1.8 2.8 4.4 7.0 11.0 17.6 2.2 5.6 7.5 11.2 16.8 28.1
氣密試驗 0.5-0.7
工作溫度 PTFE≤150℃ 13Cr≤45℃ STL≤600℃
適用介質 C:水、油、蒸氣 P:硝酸類（溫度≤2001 ) R:醋酸類（溫度≤2001 )
主要性能規范

注： 1.小括號內的內容為ASTM材料。 2、中括號內的字母為閥座密封面材料代號。

零件名稱 材料
材料代號 C I P R
閥體、閥蓋 WCB ZG1Cr5Mo(C5) ZGCr18Ni9Ti (CF8) ZG1Cr18Ni12Mo2Ti (CF8M)
球體 WCB ZG1Cr5Mo(C5) ZGCr18Ni9Ti (CF8) ZG1Cr18Ni12Mo2Ti (CF8M)
閥桿 2Cr13 1Cr5Mo(F5 滲 N) 1Cr18Ni9Ti (304) 1Cr18Ni12Mo2Ti (316)
閥座密封面 PTFE[F] 13Cr[H] STL[Y]
螺柱、螺母 35 35CrMoA(B7) 45(2H) 2Cr13(402) 1Cr18Ni9 1 Cr 17Ni2(431)
填料 V型PTFE 柔性石墨
主要零件材質

執行機構:

1、 手輪操作：渦輪操作；氣動操作（快開和慢開型）；電動操作（電壓：24VDC、220VAC、380VAC)等執行機構;
 2、主要型號：GDQ47H、GDQ547、GDQ647、GDQ947、GDQ67、GDQ567、GDQ667、GDQ967等。

國標軌道球閥

公稱 壓力 形式 公稱 通徑 外形尺寸 公稱 壓力 形式 公稱 通徑 外形尺寸 公稱 壓力 形式 公稱 通徑 外形尺寸
H L E H L E H L E
1.6 1 25 380 180 180 2.5 1 25 380 180 180 4.0 1 25 380 180 180
32 380 180 180 32 380 180 180 32 380 180 180
40 420 200 180 40 420 200 180 40 420 200 180
50 490 230 200 50 490 230 200 50 490 230 200
65 550 290 300 65 550 290 300 65 550 290 300
80 600 310 300 80 600 310 300 80 600 310 300
100 660 350 300 100 660 350 300 100 660 350 300
150 705 480 400 150 705 480 400 150 705 480 400
200 740 600 450 200 740 600 450 200 740 600 450
2 250 910 730 310 2 250 910 730 310 2 250 910 730 310
300 980 850 310 300 980 850 310 300 980 850 310
350 1080 980 460 350 1080 980 460 350 1080 980 460
400 1220 1100 460 400 1220 1100 460 400 1220 1100 460
450 1340 1200 460 450 1340 1200 460 450 1340 1200 460
500 1480 1250 460 500 1480 1250 460 500 1480 1250 460
600 1820 1450 600 600 1820 1450 600 600 1820 1450 600
700 1980 1650 600 700 1980 1650 600 700 1980 1650 600
6.4 1 25 380 180 180 10.0 1 25 400 230 200 16.0 1 25 400 230 200
32 380 180 180 32 400 260 200 32 400 260 200
40 440 200 180 40 460 260 300 40 480 260 300
50 510 230 200 50 530 300 300 50 550 300 300
65 570 290 300 65 590 340 350 65 610 340 350
80 620 310 300 80 645 380 400 80 665 380 400
100 680 350 300 100 705 430 400 100 730 430 400
150 725 480 400 150 750 550 450 150 775 550 450
2 200 765 600 310 2 200 780 650 310 2 200 805 650 310
250 935 730 310 250 965 775 310 250 990 775 310
300 1010 850 460 300 1040 900 460 300 1065 900 460
350 1110 980 460 350 1140 1025 460 350 1170 1025 460
400 1250 1100 460 400 1280 1150 460 400 1310 1150 460
450 1370 1200 460 450 1405 1275 460
500 1520 1250 600 500 1555 1400 600
600 1860 1450 600 600 1895 1650 600

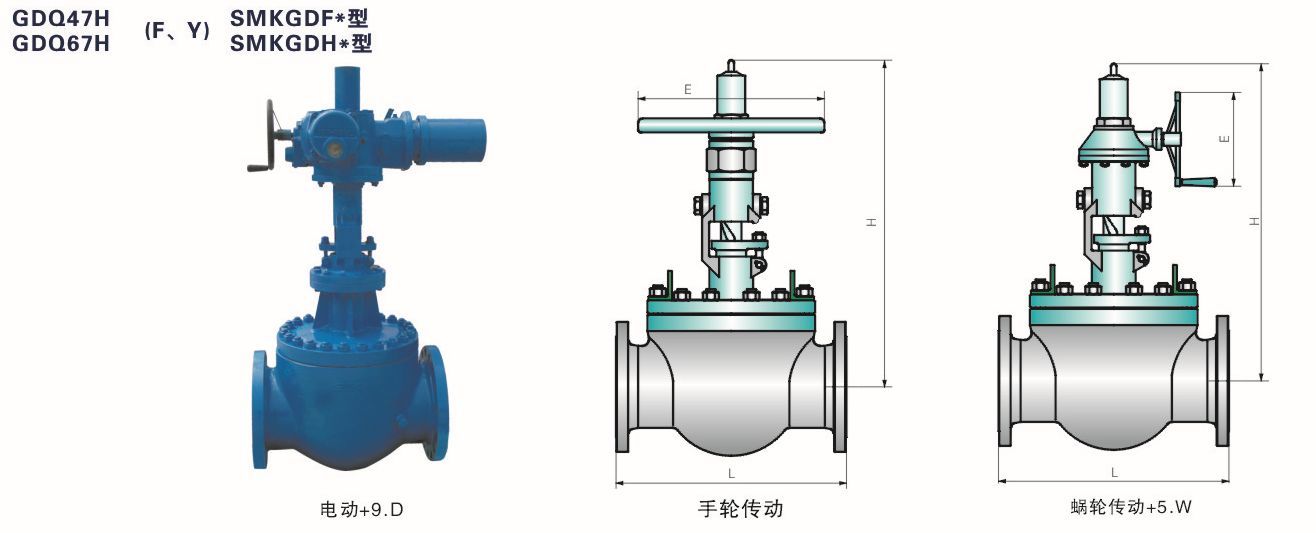

主要外形尺寸

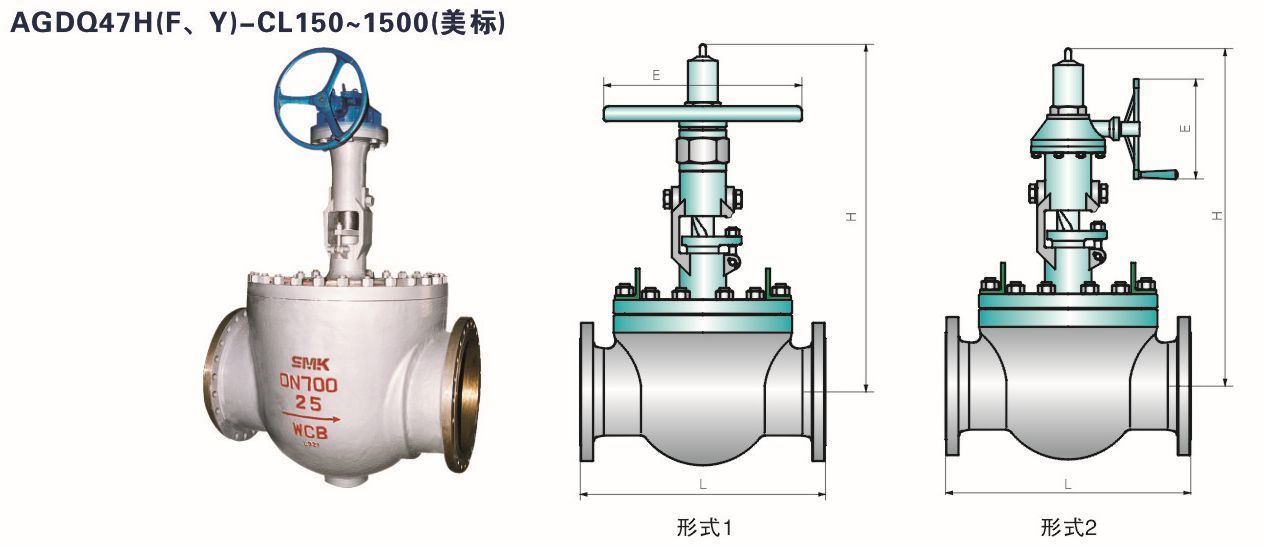

美標API軌道球閥

公稱 壓力 形式 公稱 通徑 外形尺寸 公稱 壓力 形式 公稱 通徑 外形尺寸 公稱 壓力 形式 公稱 通徑 外形尺寸
H L E ^^ H L E ^^ H L E
CL150 1 25 1 380 216 180 CL300 1 25 380 216 180 CL400 1 25 380 216 180
32 1¼ 380 229 180 32 380 229 180 32 380 229 180
40 1½ 420 241 180 40 420 241 180 40 420 241 180
50 2 490 292 200 50 490 292 200 50 490 292 200
65 2½ 550 330 300 65 550 330 300 65 550 330 300
80 3 600 356 300 80 600 356 300 80 600 356 300
100 4 660 406 300 100 660 406 300 100 660 432 300
150 6 705 495 400 150 705 495 400 150 705 550 400
200 8 740 597 450 200 740 597 450 200 740 660 450
2 250 10 910 673 310 2 250 910 673 310 2 250 910 787 310
300 12 980 762 310 300 980 762 310 300 980 838 310
350 14 1080 825 460 350 1080 825 460 350 1080 889 460
400 16 1220 902 460 400 1220 902 460 400 1220 991 460
450 18 1340 978 460 450 1340 978 460 450 1340 1092 460
500 20 1480 1054 460 500 1480 1054 460 500 1480 1194 460
600 24 1820 1232 600 600 1820 1232 600 600 1820 1397 600
CL600 1 25 1 380 216 180 CL900 1 25 400 254 180 CL1500 1
32 1¼ 380 229 180 32 400 279 180
40 1½ 440 241 180 40 460 305 180
50 2 510 292 200 50 530 368 200 50 550 368 300
65 2½ 570 330 300 65 590 419 300 65 610 419 350
80 3 620 356 300 80 645 381 300 80 665 470 400
100 4 680 432 300 100 705 457 300 100 730 546 400
150 6 725 550 400 150 750 610 400 150 775 705 450
2 200 8 765 660 450 2 200 780 737 450 2 200 805 832 310
250 10 935 787 310 250 965 838 310 250 990 991 460
300 12 1010 838 310 300 1040 968 310 300 1065 1130 460
350 14 1110 889 460 350 1140 1029 460
400 16 1250 991 460 400 1280 1130 460
450 18 1370 1092 460
500 20 1520 1194 460
600 24 1860 1397 600
主要外形尺寸
