國標鑄鋼閘閥

通用閥門是工業管道系統中不可或缺的控制元件，種類繁多，功能各異。主要包括閘閥、截止閥、止回閥、調節閥、球閥等，廣泛應用于石油化工、電力、冶金、水處理等各個領域。通用閥門具有結構簡單、操作方便、性能可靠等特點，在工業生產中發揮著重要作用。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細

國標鑄鋼閘閥GB Cast steel gate valve

產品主要參數/Main parameterof the products

基本型號Serialmodels Z11H、Z11Y、Z41H、Z41Y、Z441H、Z441Y、Z541H、Z541Y、Z941H、Z941Y
壓力等級范圍Pressuregraderange PN1.6~42.0MPa(Class150~2500)
通徑范圍Driftdiameterrange DN15-1000mm(1"~40")
驅動方式Drivingmanner 手輪驅動Handwheeldriving 齒輪動、電動Geardrivingandelectricdriving
適用范圍Scopeofapplication Class"150~300(PN1.6~4.0) Class400~600(PN6.4-10.0) Class900~2500(PN15.0-42.0) 2"~40"(DN50-1000mm)
1/2"~24"(DN15~600mm) 1/2"~12"(DN15~300mm) 1/2"~10"(DN15~250mm)

產品性能規范/Products performance specification

壓力等級
Pressure		 常溫試驗壓力(MPa) Testing pressure at constant temperature (Mpa) 適用溫度
Applicable temperature		 適用介質
Applicable medium
殼體試驗
The shell testing		 密封試驗
Seal and test		 上密封試驗
Have and seal testing
公稱壓力 (MPa)
Nominal rating pressure (PN)		 1.6 2.4 1.76 1.76 -196-600℃ 水、油品、蒸汽等
Water, oil, steam ,etc.
2.5 3.8 2.75 2.75
4.0 6.0 4.4 4.4
6.4 9.6 7.04 7.04
10.0 15.0 11.0 11.0
16.0 24.0 17.6 17.6
25.0 37.5 27.5 27.5
磅級(Lb)
Pound grade (Class)		 150 3.0 2.2 2.2
300 7.5 5.5 5.5
600 15.0 11.0 11.0
900 22.5 16.5 16.5
1500 37.5 27.5 27.5
2500 63.0 46.2 46.2

產品結構特點/Products design features

法蘭連接鑄鋼閘閥適用于公稱壓力PNI1.6~42.0MPa(Class150~2500),工作溫度≤600℃；的石油、化工、火力電站等各種工況的管路上，切斷或接通管 路介質。
 其主要結構特點有：
 1、 設計制造嚴格GB/T12234, API600, API602標準。產品結構合理、密封可靠、性能優良、造型美觀。
 2、 密封面堆焊Co基硬質合金，耐磨、耐蝕、抗擦傷性能好，使用壽命長。
 3、 閥桿經調質及表面氮化處理，有良好的抗腐蝕性及抗擦傷性。
 4、 公稱壓力≥15.01MPa(Class900)中腔采用自緊密封式結構，密封性能隨壓力升高而增強，保證了密封性能。
 5、 閥門設有倒密封結構，密封可靠。
 6、 零件材質及法蘭、對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

產品采用標準/Technical specification

結構形式 Structural formation 栓接閥蓋明桿支架結構 Bolt-jointed bonnet outside stem yoke structure
驅動方式 Driving manner 手動、齒輪動、Hand-operated,Gear-operated and Electric-driving
設計標準 Design standard GB/T 12234
結構長度Face to face GB/T 12221
連接法蘭Flanged ends GB/T 9113、JB/T79、HG20592
試驗和檢驗Test & inspection JB/T9092

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。 Notes: The sizes of valve connecting flange and butt-welding terminas can be designed according to customer's requirement.

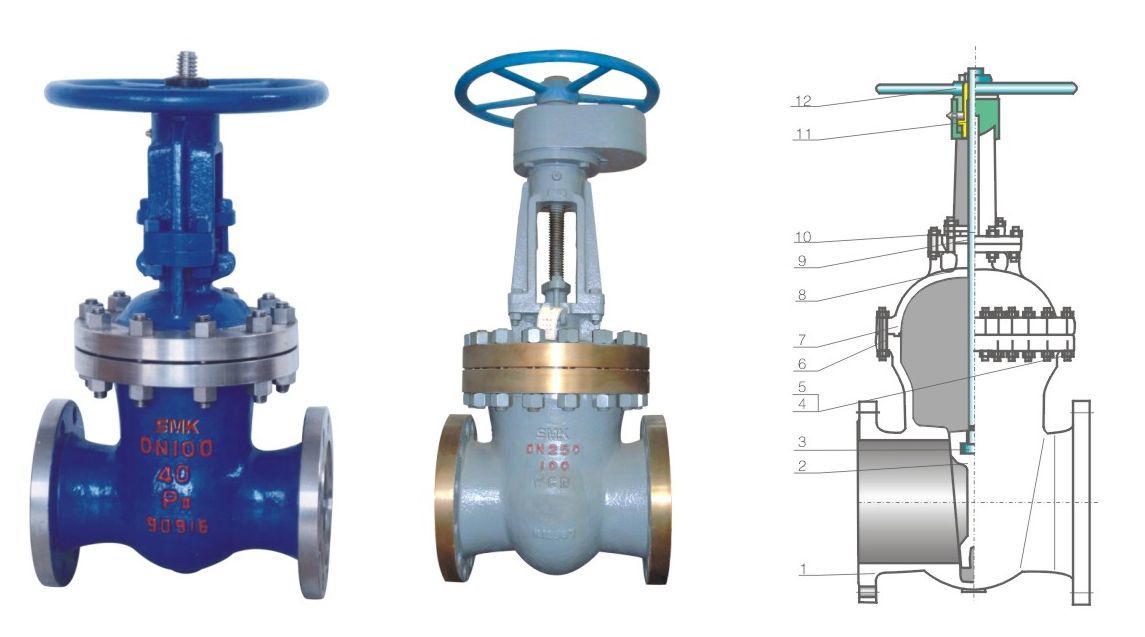

主要零件材料/Major parts material form

序號No. 零件名稱Part name 材質 Material
1 閥體Body WCB、WC1、WC6、WC9、C5、CF8、CF8M、CF8C、CF3、CF3M
2 閘板 Gate disc WCB、WC1、WC6、WC9、C5、CF8、CF8M、CF8C、CF3、CF3M
3 閥桿Stem 1013、2Cr13、1Cr18Ni9、0Cr18Ni12Mo2Ti、20Cr1Mo1V、25Cr2Mov
4 雙頭螺柱Stud 35CrMoA、0Cr18Ni9、0Cr17Ni12Mo2、25Cr2MoV
5 六角螺母Six angle nuts 45、35CrMoA、25Cr2MoV、0Cr18Ni9、0Cr17Ni12Mo2
6 墊片Gasket 柔性石墨+不銹鋼 Graphite & stainless steel
7 閥蓋Bonnet WCB、WC1、WC6、WC9、C5、CF8、CF8M、CF8C、CF3、CF3M
8 填料 Packing 柔性石墨Graphite
9 填料壓套 Packing press-sleeve 1013、2Cr13、1Cr18Ni9、0Cr18Ni12Mo2Ti
10 填料壓蓋Packing gland WCB、CF8、CF8M、CF8C、CF3、CF3M
11 閥桿螺母Valve stem nut 銅合金 Copper alloy
12 手輪 Handwheel KTH330、QT400-17

產品采用標準/Technical specification

結構形式 Structural formation 壓力密封閥蓋明桿支架結構 Pressure sealed bonnet outside stem yoke stmcture
驅動方式 Driving manner 手動、齒輪動、電動 Hand-operated,Gear-operated and Electric-driving
設計標準 Design standard GB/T 12234
結構長度Face to face GB/T 12221
連接法蘭Flanged ends GB/T 9113、JB/T79、HG20592
試驗和檢驗Test & inspection JB/T9092

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。 Notes: The sizes of valve connecting flange and butt-welding terminas can be designed according to customer's requirement.

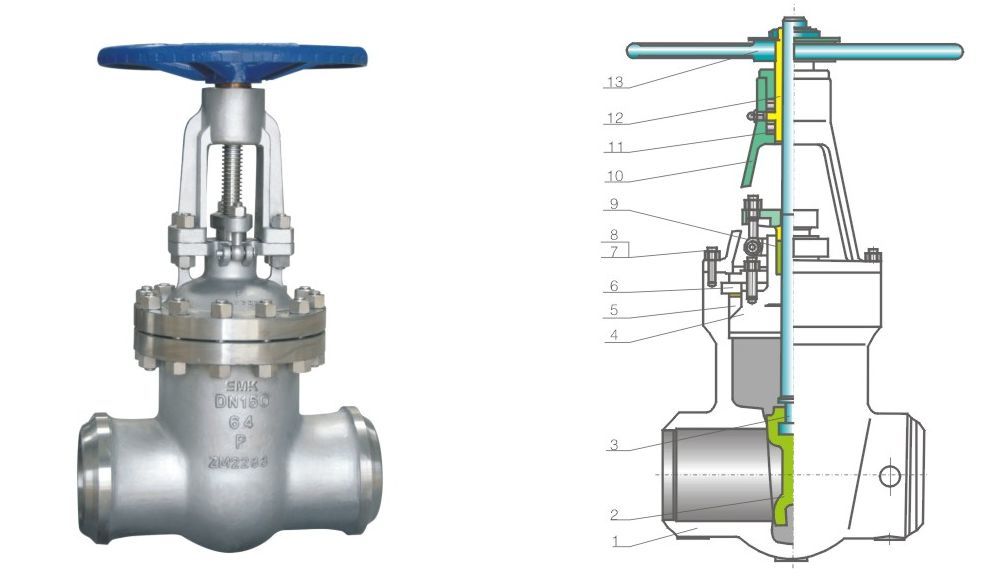

主要零件材料/Major parts material form

序號No. 零件名稱Part name 材質 Material
1 閥體Body WCB、WC1、WC6、WC9、C5、CF8、CF8M、CF8C、CF3、CF3M
2 閘板 Gate disc WCB、WC1、WC6、WC9、C5、CF8、CF8M、CF8C、CF3、CF3M
3 閥桿Stem 1013、2Cr13、1Cr18Ni9、0Cr18Ni12Mo2Ti、20Cr1Mo1V、25Cr2Mov
4 閥蓋Bonnet WCB、WC1、WC6、WC9、C5、CF8、CF8M、CF8C、CF3、CF3M
5 密封圈Seal ring 柔性石墨Graphite
6 四合環 Tetracyclic ring 1Cr13、2Cr13、38CrMoAI
7 雙頭螺柱Stud 35CrMoA, 0Cr18Ni9, 0Cr17Ni12Mo2, 25Cr2MoV
8 六角螺母Six angle nuts 45、35CrMoA、25Cr2MoV、0Cr18Ni9、0Cr17Ni12Mo2
9 填料 Packing 柔性石墨Graphite
10 支架Yoke WCB、CF8、CF8M、CF8C、CF3、CF3M
11 軸承 Bearing 外購件 Purchasing parts
12 閥桿螺母Valve stem nut 銅合金 Copper alloy
13 手輪 Handwheel KTH330、QT400-17

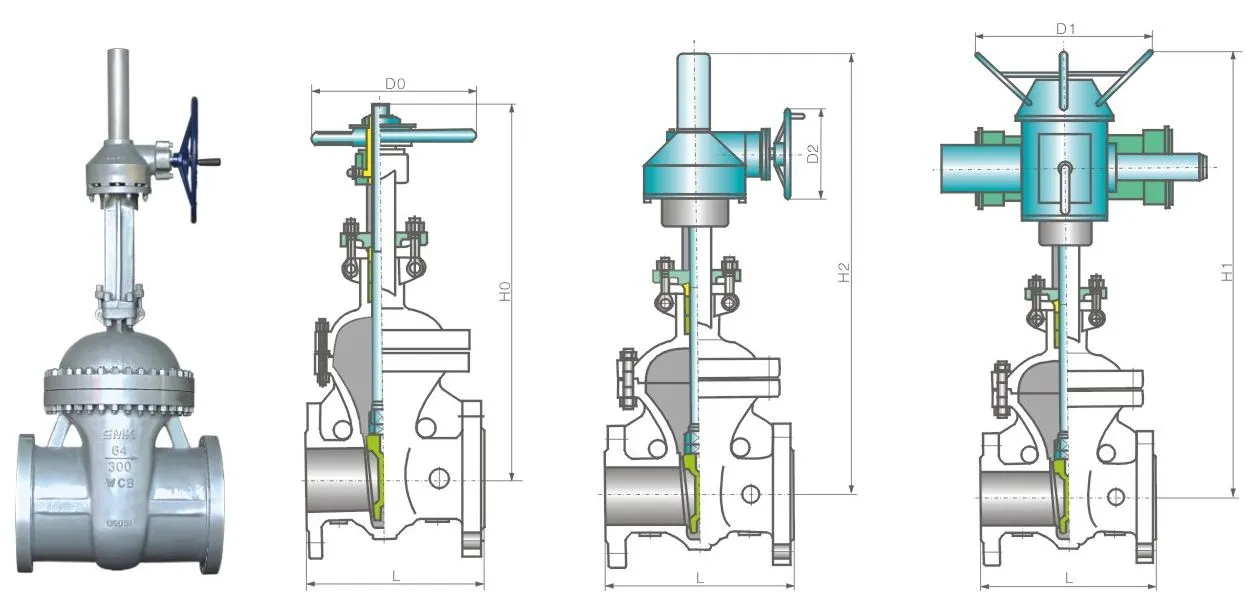

主要外形尺寸及重量/Main size of outside & weight

型號Model: Z41H、Z41 Y、Z541H、Z541Y、Z941H、Z941Y、GF1H*、GF1Y*、GWF1H*、 GWF1Y*、 GDF1H*、 GDF1Y*

傳動方式Driving 手動 Hand operated 電動 Electric driving 齒輪動 Gear operated
PN (MPa) DN (mm) L HO DO 重量Weight (kg) H1 D1 電動裝置 Electric driving 重量Weight (kg) H2 D2 齒輪裝置 Gear device 重量Weight (kg)
1.6 15 130 170 120 5 ─ ─ ─ ─ ─ ─ ─ ─
20 150 190 140 6.5 ─ ─ ─ ─ ─ ─ ─ ─
25 160 205 160 9 ─ ─ ─ ─ ─ ─ ─ ─
32 180 270 180 12 ─ ─ ─ ─ ─ ─ ─ ─
40 200 310 200 26.5 630 590 DZW10A 87.5 ─ ─ ─ ─
50 250 358 240 29 678 590 DZW10A 90 ─ ─ ─ ─
65 265 373 240 33 693 590 DZW15A 96 ─ ─ ─ ─
80 280 435 280 45 755 590 DZW20A 108 ─ ─ ─ ─
100 300 500 300 62 820 590 DZW20A 126 ─ ─ ─ ─
125 325 614 320 106 934 590 DZW30A 173 ─ ─ ─ ─
150 350 674 360 135 994 590 DZW30A 199 ─ ─ ─ ─
200 400 818 400 193 1138 590 DZW30A 254 ─ ─ ─ ─
250 450 969 450 273 1409 810 DZW45A 310 ─ ─ ─ ─
300 500 1145 560 380 1588 810 DZW60A 391 1310 310 BA-0 504
350 550 1280 640 590 1755 830 DZW90 729 1468 310 BA-0 674
400 600 1452 640 850 1902 830 DZW120 992 1780 460 BA-1 950
450 650 1541 720 910 2141 870 DZW180 1168 1880 460 BA-1 1300
500 700 1676 720 960 2276 870 DZW250 1222 2110 460 BA-2 1530
600 800 1874 800 1115 2474 870 DZW250 1376 2410 460 BA-2 2140
700 900 ─ ─ ─ 3046 1170 DZW350 ─ 2600 460 BA-2 3270
800 1000 ─ ─ ─ 3250 1170 DZW500 ─ 2860 610 BAA-3 3920
900 1100 ─ ─ ─ 3509 1060 DZW800 ─ 3170 610 BAA-3 4435
1000 1200 ─ ─ ─ 3873 1060 DZW1000 ─ ─ ─ ─ ─

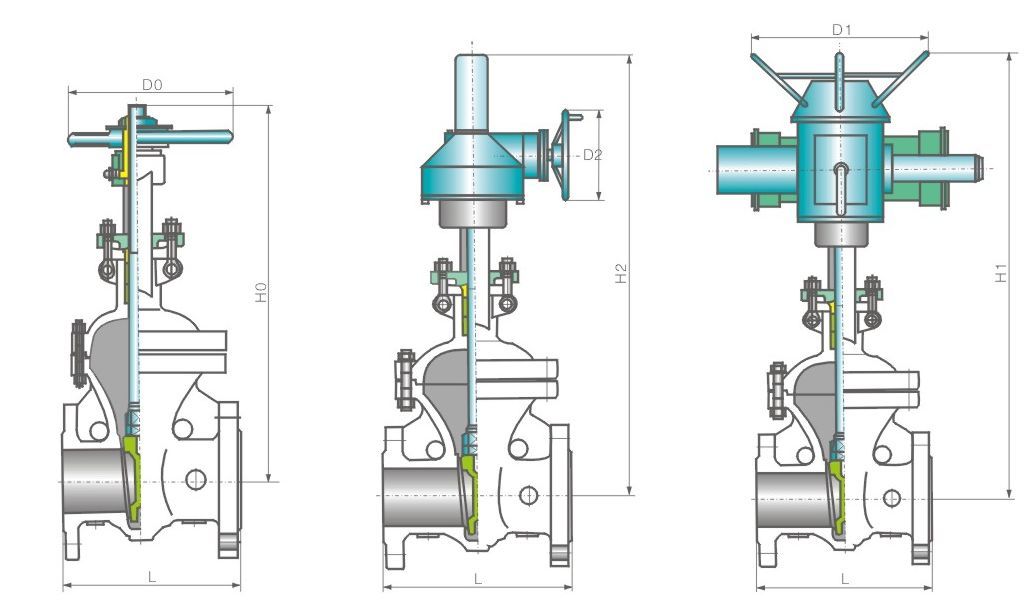

主要外形尺寸及重量/Main size of outside & weight

型號Model: Z41H、Z41 Y、Z541H、Z541Y、Z941H、Z941 Y、GF1H、GF1Y、GWF1H、GWF1Y、GDF1H、GDF1Y

傳動方式Driving 手動 Hand operated 電動 Electric driving 齒輪動 Gear operated
PN(MPa) DN(mm) L HO DO 重量Weight(kg) H1 D1 電動裝置 Electric driving 重量Weight(kg) H2 D2 齒輪裝置 Gear device 重量Weight(kg)
2.5 15 130 170 120 5.5 ─ ─ ─ ─ ─ ─ ─ ─
20 150 190 140 7 ─ ─ ─ ─ ─ ─ ─ ─
25 160 205 160 11 ─ ─ ─ ─ ─ ─ ─ ─
32 180 270 180 14 ─ ─ ─ ─ ─ ─ ─ ─
40 200 310 200 30 630 590 DZW10A 91 ─ ─ ─ ─
50 250 358 240 34 678 590 DZW10A 95 ─ ─ ─ ─
65 265 373 240 36 693 590 DZW15A 99 ─ ─ ─ ─
80 280 435 280 50 755 590 DZW20A 113 ─ ─ ─ ─
100 300 500 300 69 820 590 DZW20A 132 ─ ─ ─ ─
125 325 614 320 116 934 590 DZW30A 181 ─ ─ ─ ─
150 350 674 360 141 994 590 DZW30A 206 ─ ─ ─ ─
200 400 818 400 192 1138 590 DZW30A 257 ─ ─ ─ ─
250 450 969 450 207 1409 810 DZW45A 317 ─ ─ ─ ─
300 500 1145 560 400 1588 810 DZW60A 412 1310 310 BA-0 504
350 550 1280 640 631 1755 830 DZW90 750 1468 310 BA-0 674
400 600 1452 640 900 1902 830 DZW120 1042 1780 460 BA-1 950
450 650 1541 720 1013 2141 870 DZW180 1274 1880 460 BA-1 1300
500 700 1676 720 1166 2276 870 DZW250 1420 2110 460 BA-2 1530
600 800 1874 800 1258 2474 870 DZW250 1522 2410 460 BA-2 2140
700 900 ─ ─ ─ 3046 1170 DZW350 ─ 2600 460 BA-2 3275
800 1000 ─ ─ ─ 3250 1170 DZW500 ─ 2860 610 BAA-3 3924
900 1100 ─ ─ ─ 3509 1060 DZW800 ─ 3170 610 BAA-3 4435
1000 1200 ─ ─ ─ 3873 1060 DZW1000 ─ ─ ─ ─ ─

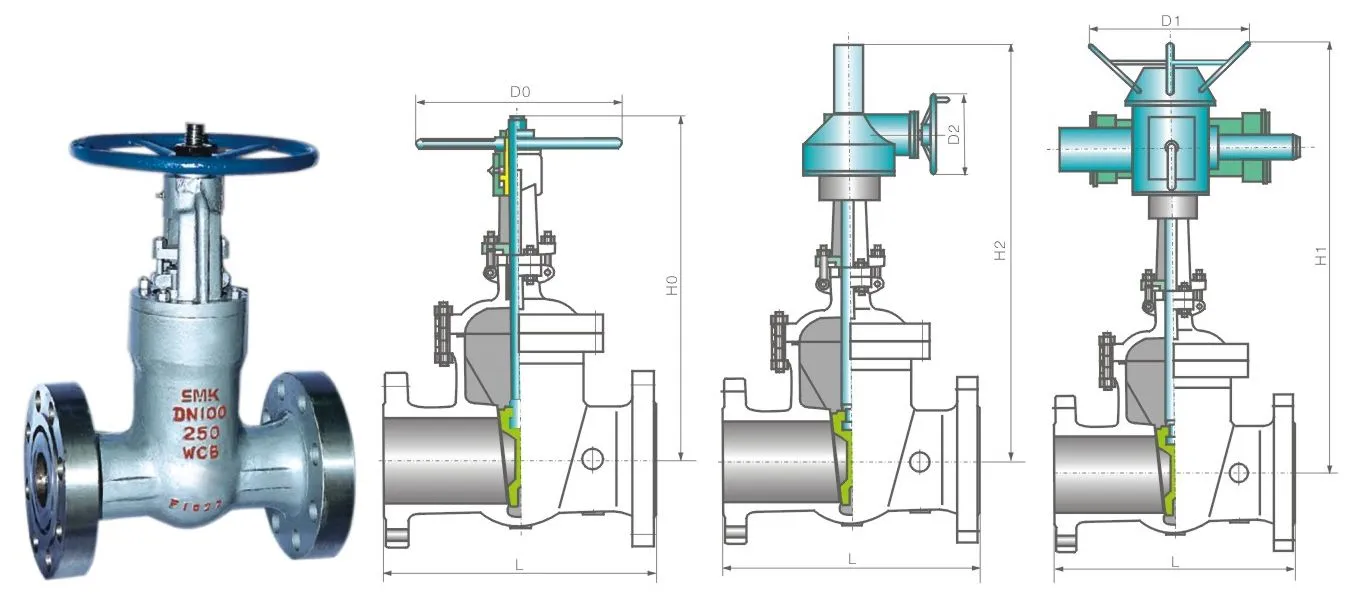

主要外形尺寸及重量/Main size of outside & weight

型號Model: Z41H、Z41 Y、Z541H、Z541Y、Z941H、Z941Y、GF1H*、GF1Y*、GWF1H*、 GWF1Y*、 GDF1H*'、GDF1Y*

傳動方式Driving 手動 Hand operated 電動 Electric driving 齒輪動 Gear operated
PN(MPa) DN(mm) L HO DO 重量Weight(kg) H1 D1 電動裝置 Electric driving 重量Weight(kg) H2 D2 齒輪裝置 Gear device 重量Weight(kg)
4.0 15 130 135 120 6 ─ ─ ─ ─ ─ ─ ─ ─
20 150 190 140 8 ─ ─ ─ ─ ─ ─ ─ ─
25 160 205 160 12 ─ ─ ─ ─ ─ ─ ─ ─
32 180 270 180 15 ─ ─ ─ ─ ─ ─ ─ ─
40 240 310 200 31 630 590 DZW10A 92 ─ ─ ─ ─
50 250 371 280 34 670 590 DZW10A 95 ─ ─ ─ ─
65 290 391 280 39 712 590 DZW15A 102 ─ ─ ─ ─
80 310 455 320 52 775 590 DZW20A 115 ─ ─ ─ ─
100 350 551 360 80 875 590 DZW20A 163 ─ ─ ─ ─
125 400 628 400 127 948 590 DZW20A 190 ─ ─ ─ ─
150 450 708 400 154 1030 590 DZW30A 219 ─ ─ ─ ─
200 550 885 460 263 1325 590 DZW45A 373 ─ ─ ─ ─
250 650 906 560 368 1400 810 DZW60A 480 ─ ─ ─ ─
300 750 1203 640 547 1655 830 DZW90 686 1500 460 BA-1 630
350 850 1341 640 679 1795 830 DZW120 821 1960 460 BA-1 985
400 950 1492 720 953 2093 870 DZW180 1214 2170 460 BA-1 1430
500 1150 ─ ─ ─ 2645 870 DZW250 2150 2450 610 BA-2 2040
600 1350 ─ ─ ─ 2865 1170 DZW350 ─ 2940 610 BA-2 3050
700 1550 ─ ─ ─ 3450 1170 DZW500 ─ ─ ─ ─ ─
800 1750 ─ ─ ─ 3920 1060 DZW800 ─ ─ ─ ─ ─

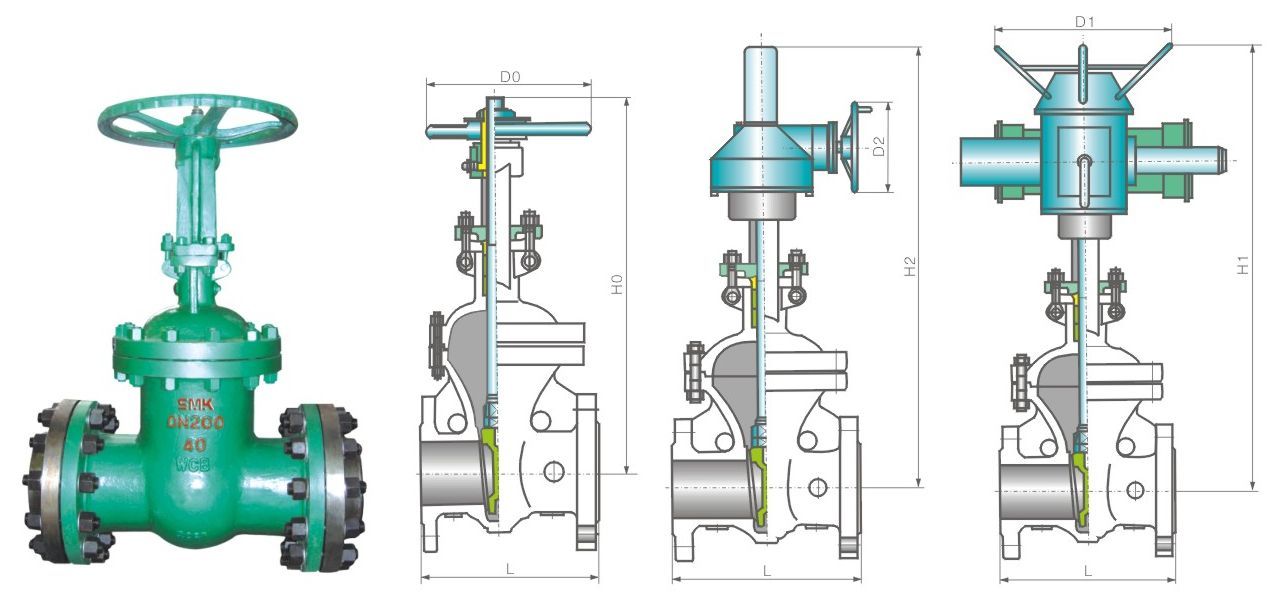

主要外形尺寸及重量/Main size of outside & weight

型號Model: Z41H、Z41 Y、Z541H、Z541Y、Z941H、Z941 Y、GF1H*、 GF1Y*、GWF1H*、GWF1Y*、GDF1H*、GDF1Y*

傳動方式Driving 手動 Hand operated 電動 Electric driving 齒輪動 Gear operated
PN(MPa) DN(mm) L HO DO 重量Weight(kg) H1 D1 電動裝置 Electric driving 重量Weight(kg) H2 D2 齒輪裝置 Gear device 重量Weight(kg)
6.4 15 170 140 100 7 ─ ─ ─ ─ ─ ─ ─ ─
20 190 140 100 9 ─ ─ ─ ─ ─ ─ ─ ─
25 210 215 180 12 ─ ─ ─ ─ ─ ─ ─ ─
32 230 270 180 16 ─ ─ ─ ─ ─ ─ ─ ─
40 240 345 200 32 665 590 DZW10A 93 ─ ─ ─ ─
50 250 470 200 39 790 590 DZW15A 102 ─ ─ ─ ─
65 290 520 250 43 840 590 DZW20A 106 ─ ─ ─ ─
80 310 570 300 60 890 590 DZW20A 123 ─ ─ ─ ─
100 350 700 300 89 1020 590 DZW30A 154 ─ ─ ─ ─
125 400 780 350 140 1100 590 DZW30A 205 ─ ─ ─ ─
150 450 850 350 207 1290 590 DZW45A 317 ─ ─ ─ ─
200 550 1035 400 325 1475 810 DZW60A 437 1420 310 BA-0 430
250 650 1050 560 467 1500 830 DZW90 606 1580 460 BA-1 530
300 750 1470 640 590 1820 830 DZW120 732 1770 460 BA-1 590
350 850 ─ ─ ─ 2216 870 DZW180 1110 2060 460 BA-1 840
400 950 ─ ─ ─ 2838 870 DZW250 1540 2270 460 BA-1 1410
500 1150 ─ ─ ─ 3320 1170 DZW350 ─ ─ ─ ─ ─
600 1350 ─ ─ ─ 3684 1170 DZW500 ─ ─ ─ ─ ─

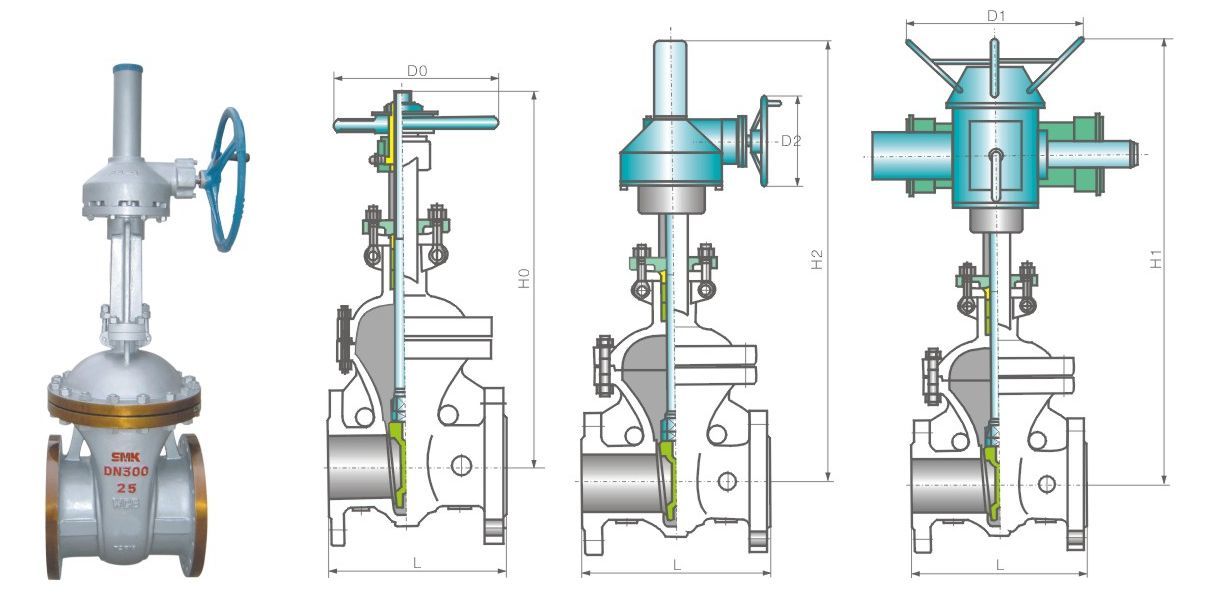

主要外形尺寸及重量/Main size of outside & weight

型號Model: Z41H、Z41 Y、Z541H、Z541Y、Z941H、Z941Y、GF1H*、GF1Y*、GWF1H*、 GWF1Y*、GDF1H*、GDF1Y*

傳動方式Driving 手動 Hand operated 電動 Electric driving 齒輪動 Gear operated
PN (MPa) DN (mm) L HO DO 重量Weight (kg) H1 D1 電動裝置 Electric driving 重量Weight (kg) H2 D2 齒輪裝置 Gear device 重量Weight (kg)
10.0 40 240 360 320 50 680 590 DZW15A 113 ─ ─ ─ ─
50 250 490 360 60 810 590 DZW20A 123 ─ ─ ─ ─
65 290 540 400 70 860 590 DZW20A 133 ─ ─ ─ ─
80 310 572 400 100 896 590 DZW30A 165 ─ ─ ─ ─
100 350 573 400 110 1013 590 DZW45A 220 ─ ─ ─ ─
125 400 744 560 180 1184 810 DZW60A 292 ─ ─ ─ ─
150 450 800 560 250 1250 830 DZW90 389 ─ ─ ─ ─
200 550 800 560 360 1250 830 DZW120 502 1490 310 BA-0 730
250 650 1050 600 420 1650 870 DZW180 790 1720 460 BA-1 900
300 750 1200 640 530 1800 870 DZW250 910 1890 460 BA-1 1200
350 850 ─ ─ ─ 2030 1170 DZW350 1610 2180 610 BA-2 1700
400 950 ─ ─ ─ 2250 1170 DZW500 2512 2390 610 BA-2 2500
500 1150 ─ ─ ─ 2550 1060 DZW800 3200 ─ ─ ─ ─

主要外形尺寸及重量/Main size of outside & weight

型號Model: Z41H、Z41 Y、Z541H、Z541Y、Z941H、Z941 Y、GF1H*、 GF1Y*、GWF1H*、GWF1Y*、GDF1H*、GDF1Y*

傳動方式Driving 手動 Hand operated 電動 Electric driving 齒輪動 Gear operated
PN(MPa) DN(mm) L HO DO 重量Weight(kg) H1 D1 電動裝置 Electric driving 重量Weight(kg) H2 D2 齒輪裝置 Gear device 重量Weight(kg)
16.0 40 260 395 320 26 670 590 DZW15A 118 ─ ─ ─ ─
50 300 612 360 73 832 590 DZW20A 136 ─ ─ ─ ─
65 340 677 360 110 880 590 DZW30A 175 ─ ─ ─ ─
80 390 686 400 141 905 590 DZW30A 206 ─ ─ ─ ─
100 450 751 450 185 1071 590 DZW45A 295 ─ ─ ─ ─
125 525 868 560 320 1163 810 DZW60A 432 ─ ─ ─ ─
150 600 997 640 462 1170 830 DZW90 601 1250 460 BA-1 492
200 750 1224 720 711 1440 830 DZW120 853 1520 460 BA-1 780
250 850 ─ ─ ─ 1760 870 DZW180 1300 1540 610 BA-2 1140
300 950 ─ ─ ─ 2230 870 DZW250 1750 1620 610 BA-3 1720
25.0 50 350 350 360 69 813 590 DZW30A 129 ─ ─ ─ ─
65 410 410 400 90 855 590 DZW30A 154 ─ ─ ─ ─
80 470 470 400 133 1016 590 DZW45A 233 ─ ─ ─ ─
100 550 550 560 246 1099 810 DZW60A 348 ─ ─ ─ ─
125 650 650 560 480 1160 830 DZW90 610 ─ ─ ─ ─
150 750 750 640 700 1240 830 DZW120 840 ─ ─ ─ ─
200 832 832 720 1075 1520 870 DZW180 1225 ─ ─ ─ ─
250 991 991 800 1980 1680 870 DZW250 2130 ─ ─ ─ ─

獲取報價

注意：請留下您的郵箱，我們的專業人員會盡快與您聯系！

立即提交

相關產品

全國銷售熱線 7*24小時

地址：廈門市集美區灌南工業區景山路?801-805
