美標電站閘閥

通用閥門是工業管道系統中不可或缺的控制元件，種類繁多，功能各異。主要包括閘閥、截止閥、止回閥、調節閥、球閥等，廣泛應用于石油化工、電力、冶金、水處理等各個領域。通用閥門具有結構簡單、操作方便、性能可靠等特點，在工業生產中發揮著重要作用。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細

美標電站閘閥AP|Power station gate valve

產品采用標準 Technical specification

設計標準 Design standard API60、API600
結構長度 Stmcturallength 對焊連接 Welded connection ASME B16.10
壓力與溫度 Pressure and temperature ASME B16.34
試驗和檢驗Test & inspection API600、API60、API598
焊接坡口 Weld the slope mouth ASME B16.25

注：閥門連接法蘭及焊接坡口可根據用戶要求設計制造。
 Note: valve connecting flange and welded groove can be designed and made upon the user requirements.

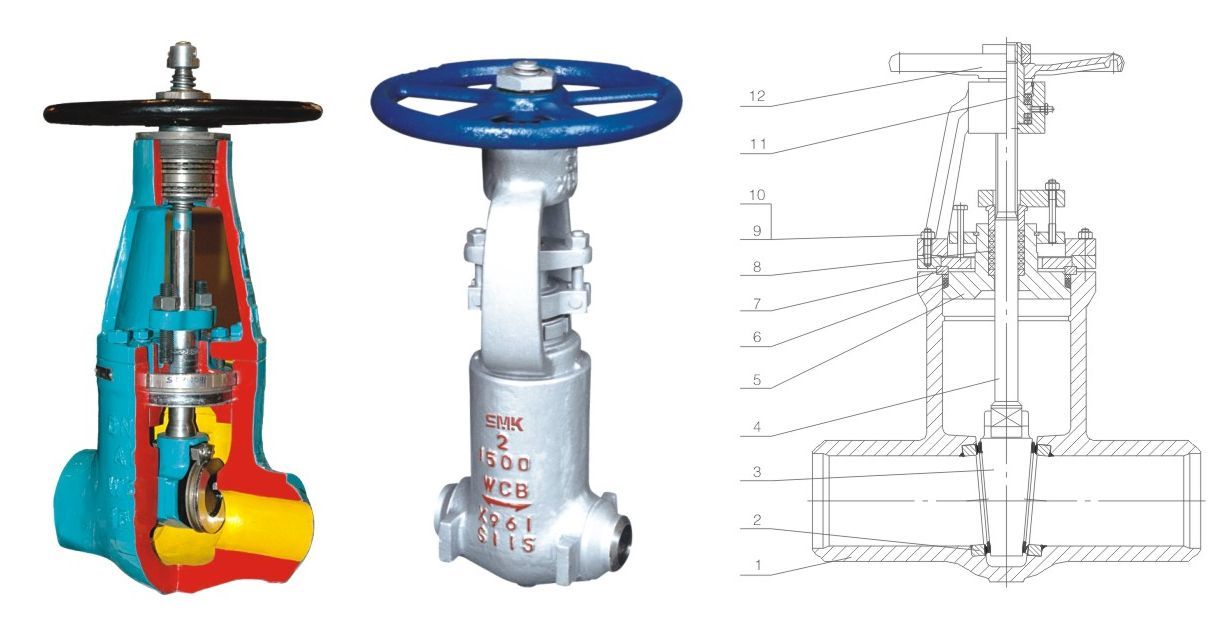

主要零件材料 Majorpartsmaterialform

序號 No. 零件名稱Part name 材質 Material
1 閥體Body WCB、WC1、WC6、WC9、C12
2 閥座Seat A105、A182-F11、F22、F5、F9
3 閘板Disc WCB、WC1、WC6、WC9、C12
4 閥桿Stem A182Gr.F6a、A182-F22、A182-F11
5 閥蓋Bonnet WCB、WC1、WC6、WC9、C12A
6 密封圈 Sealing ring 柔性石墨Graphite
7 四開環 Quarto ring A182Gr.F6a、A182-F22
8 填料 Packing 柔性石墨Graphite
9 雙頭螺柱Stud A193-B7、 A182F22
10 螺母Nut A194-269, A182F22
11 閥桿螺母Valve stem nut 銅合金 Copper alloy
12 手輪 Handwheel A47-32510

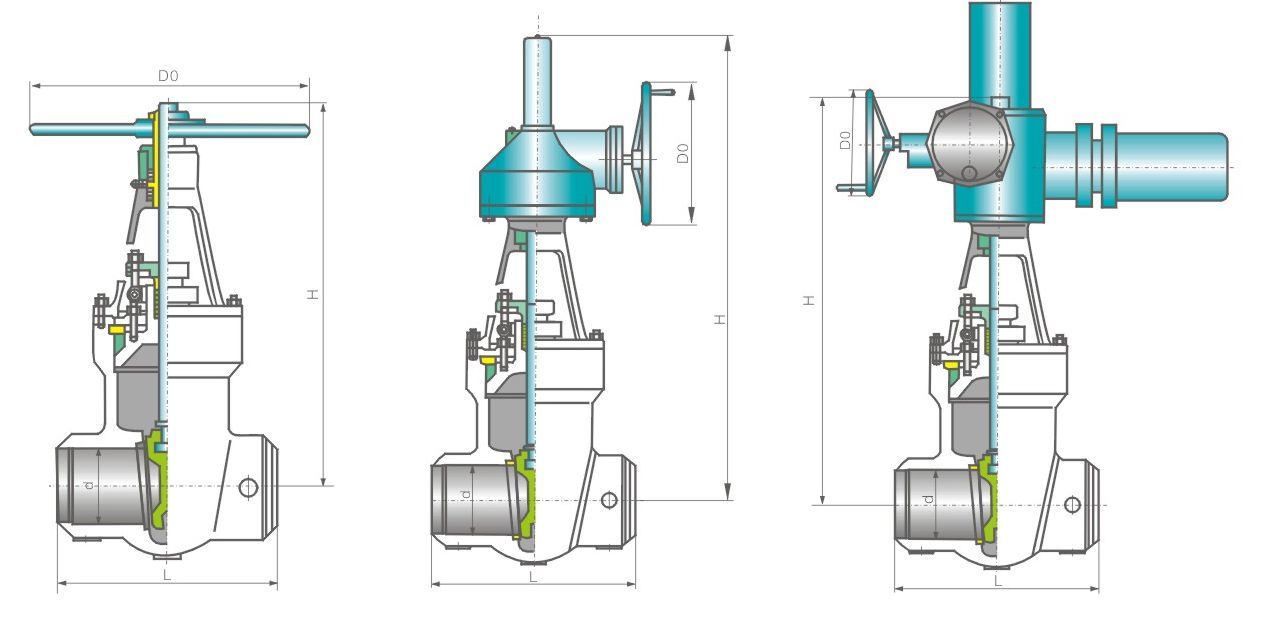

主要外形尺寸及重量/Main size of outside & weight

型號 Model: DZ60Y-1500Lb、DZ560Y-1500Lb、DZ960Y-1500Lb、ADGH0Y-1500Lb、 ADGWH0Y-1500Lb、 ADGDH0Y-1500Lb*

NPS (in) L d 手動 Hand-operated 齒動 Geared driving 齒動裝置 Geared driving 電動 Electric driving device 電動裝置 Electric driving device
H DO 重量 Weight H DO 重量 Weight H DO 重量 Weight
2½ 254 56 670 200 50 ─ ─ ─ ─ 887 200 93 SMC-04
3 305 64 692 200 65 ─ ─ ─ ─ 887 200 110 SMC-04
4 406 84 790 230 105 ─ ─ ─ ─ 969 508 168 SMC-03
5 483 100 875 260 150 ─ ─ ─ ─ 1073 508 223 SMC-03
6 559 126 1155 400 300 ─ ─ ─ ─ 1270 305 395 SMC-0
8 711 158 1148 410 500 1261 460 418 BA-1 1325 305 555 SMC-0
10 864 210 ─ ─ ─ 1490 460 725 BA-1 1530 457 823 SMC-1
12 991 250 ─ ─ ─ 1765 610 1036 BA-2 1804 305 1280 SMC-1
14 1067 282 ─ ─ ─ 1952 760 1358 BA-3 2155 570 1725 SMC-2
16 1194 318 ─ ─ ─ 2051 760 1773 BA-3 2167 610 2429 SMC-3
18 1346 360 ─ ─ ─ 2155 760 2359 BA-3 2250 610 2454 SMC-3
20 1473 406 ─ ─ ─ 2451 760 3243 BA-3 2550 610 3334 SMC-3
22 1600 450 ─ ─ ─ 2679 760 4010 BA-3 2780 610 4409 SMC-3

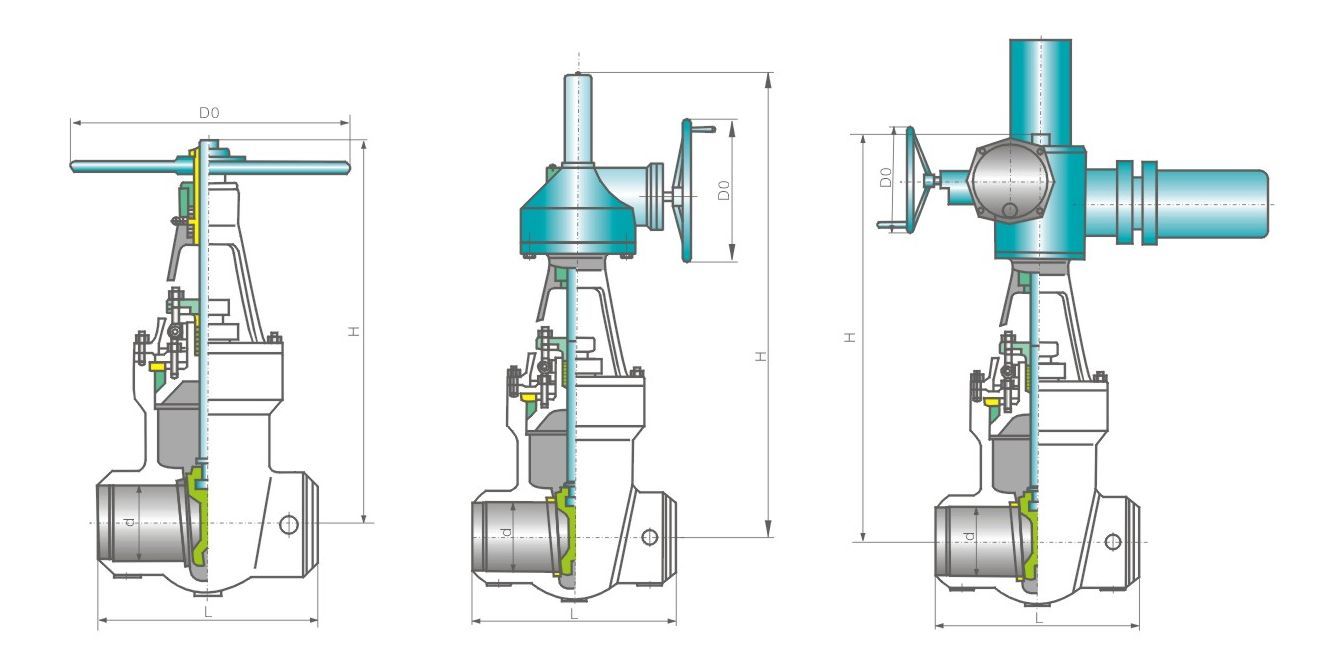

主要外形尺寸及重量/Main size of outside & weight

型號Model:DZ60Y-2000Lb、DZ560Y-2000Lb、DZ960Y-2000Lb、ADGH0Y-2000Lb*、ADGWH0Y-2000Lb*、ADGDH0Y-2000Lb*

NPS (in) L d 手動 Hand-operated 齒動 Geared driving 齒動裝置 Geared driving 電動 Electric driving device 電動裝置 Electric driving device
H DO 重量 Weight H DO 重量 Weight H DO 重量 Weight
2½ 330 50 640 200 70 ─ ─ ─ ─ 802 200 202 SMC-04
3 368 60 690 230 90 ─ ─ ─ ─ 852 508 149 SMC-03
4 457 80 850 260 180 ─ ─ ─ ─ 974 305 245 SMC-00
5 533 96 1117 360 210 ─ ─ ─ ─ 1120 305 280 SMC-00
6 610 118 1300 410 438 ─ ─ ─ ─ 1219 305 419 SMC-0
8 762 148 ─ ─ ─ 1210 310 602 BA-0 1349 305 626 SMC-0
10 914 180 ─ ─ ─ 1620 460 836 BA-1 1690 305 1020 SMC-1
12 1041 222 ─ ─ ─ 1710 610 1187 BA-2 1830 457 1320 SMC-2
14 1118 254 ─ ─ ─ 1763 610 1475 BA-2 1880 457 1810 SMC-2
16 1245 294 ─ ─ ─ 1925 610 1990 BA-2 2115 610 2270 SMC-3

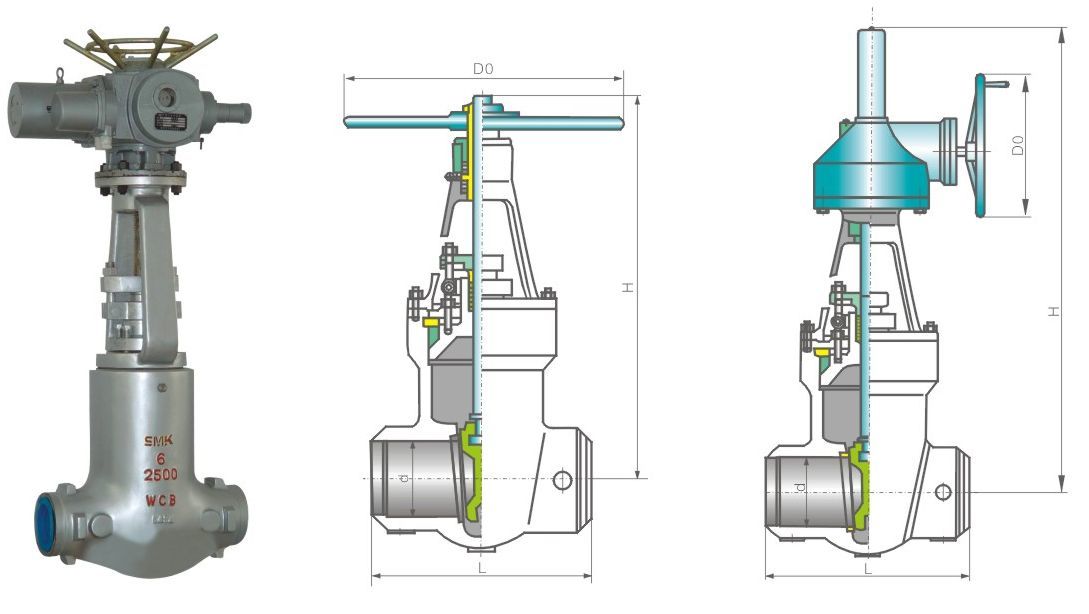

主要外形尺寸及重量/Main size of outside & weight

型號Model：DZ60Y-2500Lb、DZ560Y-2500Lb、DZ960Y-2500Lb、ADGH0Y-2500Lb*、ADGWH0Y-2500Lb*、ADGDH0Y-2500Lb*

NPS (in) L d 手動 Hand-operated 齒動 Geared driving 齒動裝置 Geared driving 電動 Electric driving device 電動裝置 Electric driving device
H DO 重量 Weight H DO 重量 Weight H DO 重量 Weight
2V2 330 46 640 200 70 ─ ─ ─ ─ 842 508 143 SMC-03
3 368 54 690 230 90 ─ ─ ─ ─ 836 508 160 SMC-03
4 457 70 850 260 150 ─ ─ ─ ─ 1094 508 335 SMC-03
5 533 86 1117 400 210 ─ ─ ─ ─ 1170 305 324 SMC-00
6 610 104 1300 500 438 1116 310 340 BA-0 1266 305 467 SMC-00
8 762 130 ─ ─ ─ 1284 310 617 BA-0 1339 305 725 SMC-0
10 914 162 ─ ─ ─ 1504 460 1023 BA-1 1468 305 1152 SMC-1
12 1041 210 ─ ─ ─ 1725 610 1415 BA-2 1890 457 1520 SMC-2
14 1118 234 ─ ─ ─ 1793 610 1684 BA-2 1990 610 1869 SMC-3
16 1245 264 ─ ─ ─ 1935 610 2383 BA-2 2115 610 2826 SMC-3
22 1550 375 ─ ─ ─ ─ ─ ─ ─ 2886 760 7080 SMC-5

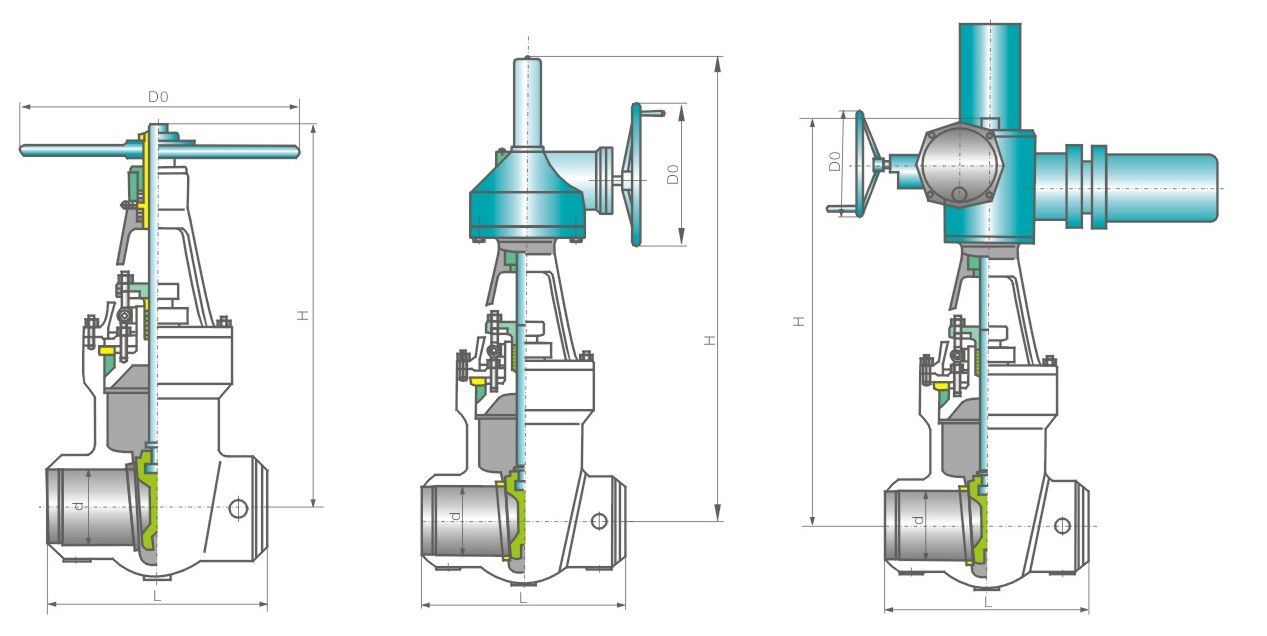

主要外形尺寸及重量/Main size of outside & weight

型號Model:DZ960Y-3000Lb、ADGDH0Y-3000Lb*

NPS(in) 電動 Electric driving device 電動裝置 Electric driving device
L d H DO 重量 Weight
10 930 151 1812 305 1459 SMC-1
12 1060 186 1831 457 2180 SMC-2
14 1118 214 2130 610 2870 SMC-3
22 1550 338 2656 610 5591 SMC-4

型號Model:DZ60Y-3500Lb、DZ560Y-3500Lb、DZ960Y-3500Lb、ADGH0Y-3500Lb*、ADGWH0Y-3500Lb*、ADGDH0Y-3500Lb*

NPS(in) L d 手動 Hand-operated 齒動 Geared driving 齒動裝置 Geared driving 電動 Electric driving device 電動裝置 Electric driving device
H DO 重量 Weight H DO 重量 Weight H DO 重量 Weight
3 440 44 760 260 210 ─ ─ ─ ─ 920 508 269 SMC-03
4 540 56 900 300 300 ─ ─ ─ ─ 1066 305 398 SMC-00
5 616 74 ─ ─ ─ 1047 310 391 BA-0 1166 305 507 SMC-0
6 692 88 ─ ─ ─ 1108 310 493 BA-0 1227 305 605 SMC-0
8 846 116 ─ ─ ─ 1322 460 916 BA-1 1456 305 1088 SMC-1
10 1000 142 ─ ─ ─ 1548 610 1527 BA-2 1652 457 1733 SMC-2
12 1124 174 ─ ─ ─ 1689 610 2197 BA-2 1844 610 2708 SMC-3
14 1219 196 ─ ─ ─ ─ ─ ─ ─ 2125 610 3180 SMC-4
18 1499 252 ─ ─ ─ ─ ─ ─ ─ 2695 610 4560 SMC-4
