旋啟式止回閥Swing check valve

產品采用標準/Technical specification

結構形式 Structural formation 栓接閥蓋旋啟式止回閥 Bolt-jointed bonnet swing type check valve
設計依據 Design reference GB API
設計標準 Design standard GB/T 12236 API6D
結構長度 Face to face GB/T 12221 API6D、ASME B 16.10
連接法蘭 Flanged ends JB/T 79-94 ASME B16.5
試驗和檢驗 Test & inspection JB/T9092 API 598

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。
 Notes: The sizes of valve connecting flange and butt-welding terminas can be designed according to customer's requirement.

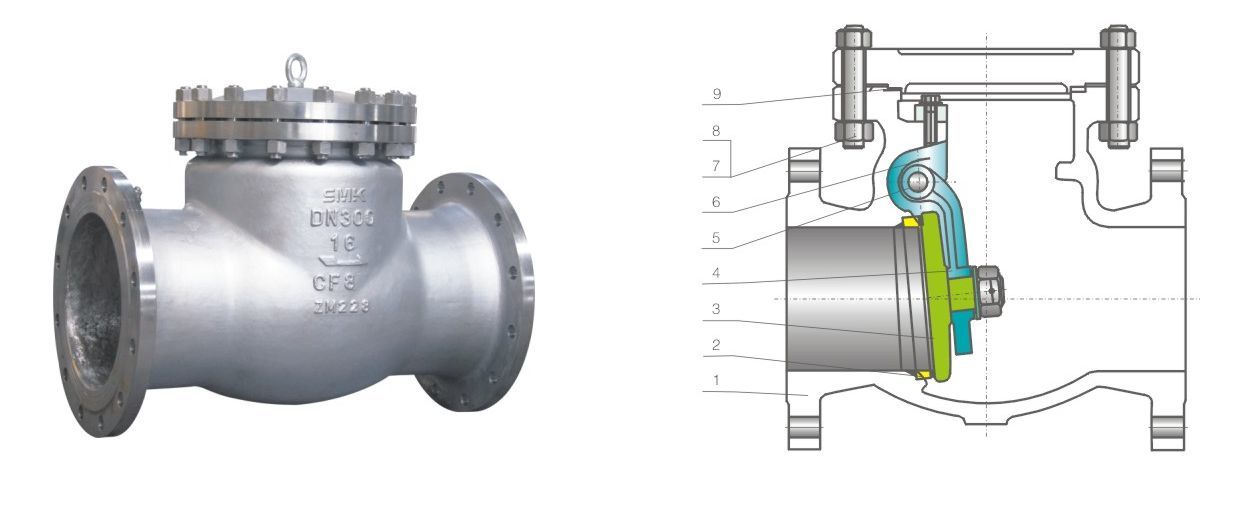

主要零件材料/Major parts material form

序號 No. 零件名稱 Part name 材質 Material
ASTM GB
1 閥體Body WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M
2 閥座Seat A105、F11、F22、F5、F9 F304、 F316、 F321、 F304L、 F316L 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、20Cr1Mo1V、25Cr2MoV
3 閥辮Disc WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M
4 搖桿Rocker WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M
5 銷軸Pivot Gr.F6a、F22 F304、 F316、 F321、 F304L、 F316L 1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
6 連接架 Join the shelf WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M
7 雙頭螺柱Stud A193-B7、 A320-B8、 A193-B8M 35CrMoA、25Cr2MoV、0Cr18Ni9、0Cr17Ni12Mo2
8 六角螺母 Six angle nuts A194-2H、 A194-8、 A194-8M 45、35CrMoA、25Cr2MoV、0Cr18Ni9、0Cr17Ni12Mo2
9 墊片Gasket 柔性石墨+不銹鋼 Graphite & stainless steel 柔性石墨+不銹鋼 Graphite & stainless steel

產品采用標準/Technical specification

結構形式 Structural formation 壓力密封旋啟式止回閥 Pressure sealed swing type check valve
設計依據 Design reference GB API
設計標準 Design standard GB/T 12236 API 600
結構長度 Face to face GB/T 12221 ASME B16.10
連接法蘭 Flanged ends JB/T 79、GB/T 9113、HG20594 ASME B16.5
對焊端 Butt-welding ends GB/T 1224 ASME B16.25
試驗和檢驗 Test & inspection JB/T9092 API 598

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。
 Notes: The sizes of valve connecting flange and butt-welding terminas can be designed according to customer's requirement.

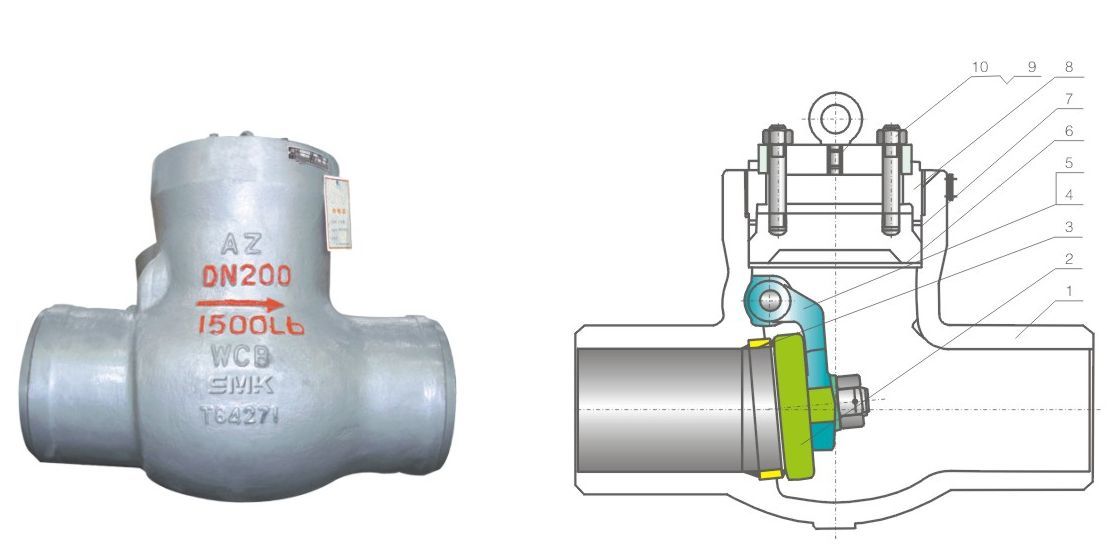

主要零件材料/Major parts material form

序號 No. 零件名稱 Part name 材質 Material
ASTM GB
1 閥體Body WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M
2 閥辮Disc WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M
3 閥座Seat A105、F11、F22、F5、F9 F304、 F316、 F321、 F304L、 F316L 25、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4 銷軸Pivot Gr.F6a、F22 F304、 F316、 F321、 F304L、 F316L 1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
5 搖桿Rocker WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M
6 閥蓋Bonnet A105、F11、F22、F5、F9 F304、 F316、 F321、 F304L、 F316L 25、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
7 密封圈 Sealing ring 柔性石墨Graphite 柔性石墨Graphite
8 壓蓋Cover WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M
9 雙頭螺柱Stud A193-B7、 A320-B8、 A193-B8M 35CrMoA、25Cr2MoV、0Cr18Ni9、0Cr17Ni12Mo2
10 六角螺母Six angle nuts A194-2H、 A194-8、 A194-8M 45、35CrMoA、25Cr2MoV、0Cr18Ni9、0Cr17Ni12Mo2

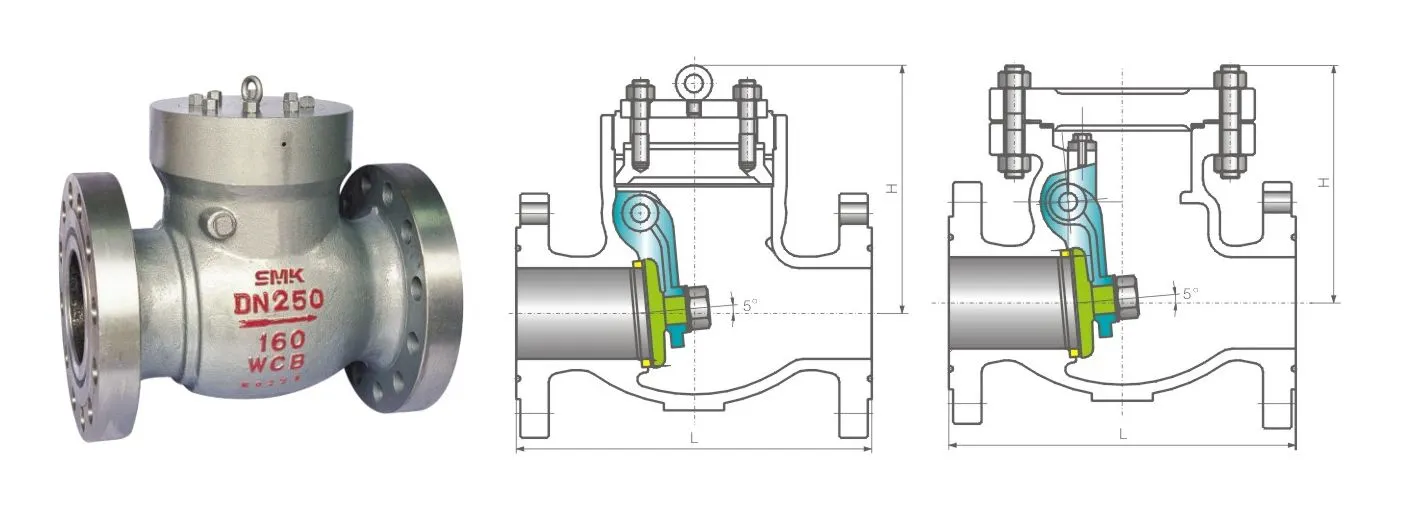

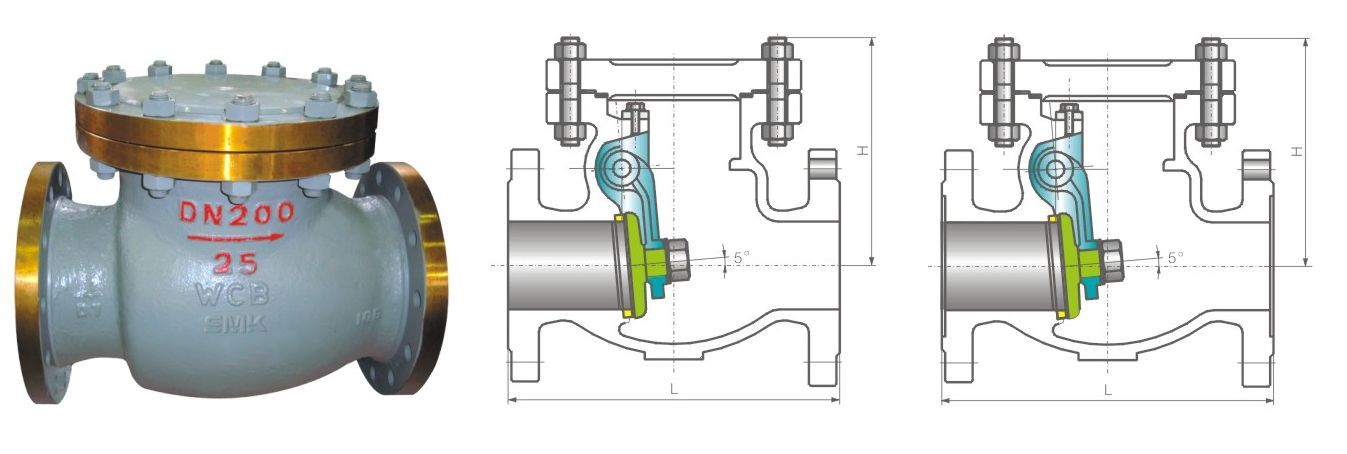

主要外形尺寸及重量/Main size of outside & weight

型號Model: H44H、H44Y、CF4H*、CF4Y*

PN (MPa) DN (mm) 尺寸 Dimensions (mm) 重量Weight(kg)
L H
1.6 50 230 165 23
65 290 180 28
80 310 190 35
100 350 208 40
150 480 270 81
200 550 295 96
250 650 337 175
300 750 386 265
350 850 430 364
400 950 475 495
500 1150 565 590
2.5 50 230 180 25
65 290 195 32
80 310 195 35
100 350 220 55
150 480 273 104
200 550 352 138
250 650 413 198
300 750 432 388
350 850 455 390
400 950 562 498
500 1150 620 643
4.0 50 230 180 27
65 290 195 33
80 310 195 37
100 350 220 56
150 480 273 105
200 550 352 140
250 650 413 200
300 750 432 392
350 850 455 396
400 950 562 502
500 1150 620 645
6.4 50 300 195 32
65 340 213 45
80 380 213 50
100 430 240 75
150 550 302 158
200 650 362 220
250 775 410 346
300 900 468 476
350 1025 520 630
400 1150 572 886
500 1400 625 1030

主要外形尺寸及重量/Main size of outside & weight

型號Model: H44H、H44Y、CF4H*、CF4Y*

PN (MPa) DN (mm) 尺寸 Dimensions (mm) 重量Weight(kg)
L H
10.0 50 300 195 43
65 340 213 52
80 380 240 75
100 430 270 112
150 550 365 220
200 650 425 345
250 775 486 475
16.0 50 300 255 52
65 340 285 62
80 380 324 113
100 430 359 165
150 550 433 270
200 650 478 324
250 750 520 375
25.0 50 368 315 65
65 419 348 79
80 470 386 95
100 546 410 172
150 705 565 275
200 832 320 325
250 991 676 395
