美標、國標對夾雙瓣旋啟式止回閥

通用閥門是工業管道系統中不可或缺的控制元件，種類繁多，功能各異。主要包括閘閥、截止閥、止回閥、調節閥、球閥等，廣泛應用于石油化工、電力、冶金、水處理等各個領域。通用閥門具有結構簡單、操作方便、性能可靠等特點，在工業生產中發揮著重要作用。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細

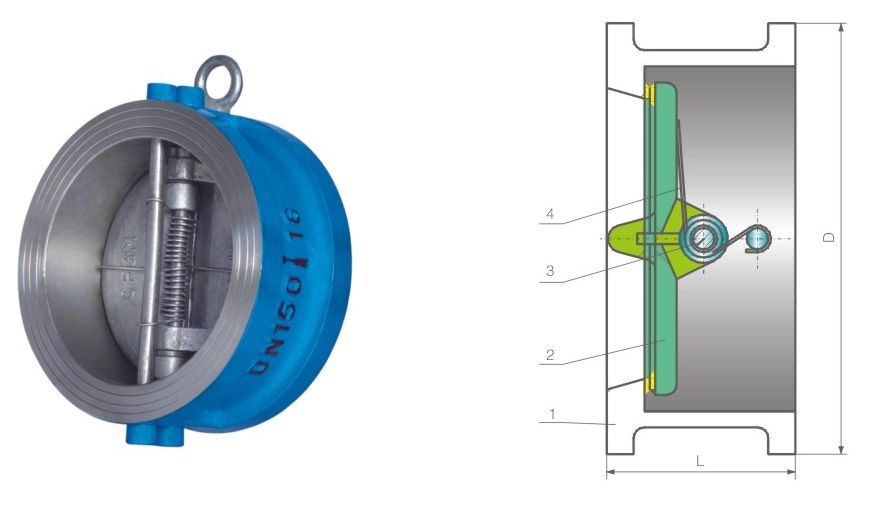

美標、國標對夾雙瓣旋啟式止回閥Wafer type double disc swing check valve

產品采用標準/Technical specification

結構形式 Structural formation 雙辮旋啟式止回閥 Dual-disc swing type check valve
設計標準 Design standard GB/T 12224 API
結構長度Face to face GB/T 15188.2 ASME16.10
連接法蘭Flanged ends JB/T79、GB/T 9113、HG20592 ASME16.5
試驗和檢驗Test & inspection JB/T9092 API598

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。
 Notes: The sizes of valve connecting flange and butt-welding terminas can be designed according to customer's requirement.

主要零件材料/Major parts material form

序號No. 零件名稱Part name 材質 Material
1 閥體Body WCB、CF8、CF8M、CF8C、CF3、CF3M
2 閥辮Disc WCB、CF8、CF8M、CF8C、CF3、CF3M
3 銷軸Pivot 1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
4 彈簧Spring 4Cr13、60Si2Mn、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

主要外形尺寸及重量/Main size of outside & weight

型號Model: H76H、CJ6H*

PN (MPa) DN (mm) 尺寸 Dimensions (mm) 重量Weight (kg) PN (MPa) DN (mm) 尺寸 Dimensions (mm) 重量Weight(kg) PN (MPa) DN (mm) 尺寸 Dimensions (mm) 重量Weight (kg)
L D L D L D
1.0 50 60 109 2 1.6 50 60 109 2 2.5 50 60 109 2
65 67 129 3 65 67 129 3 65 67 129 3
80 73 144 4.2 80 73 144 4.2 80 73 144 4.2
100 73 164 6.2 100 73 164 6.2 100 73 170 6.2
125 86 194 7.5 125 86 194 7.5 125 86 197 9
150 98 220 11.5 150 98 220 11.5 150 98 227 12.5
200 127 275 20.2 200 127 275 20.2 200 127 287 23
250 146 330 31 250 146 332 32 250 146 343 40
300 181 380 48.2 300 181 387 51 300 181 403 55
350 184 440 72.5 350 184 447 73 350 184 460 82
400 191 492 104.5 400 191 498 108 400 191 518 118
450 203 542 151 450 203 558 160 450 203 568 212
500 219 597 180 500 219 620 200 500 219 624 240
600 222 698 300 600 222 734 320 600 222 734 412

型號Model: H76H、CJ6H

PN (MPa) DN (mm) 尺寸 Dimensions (mm) 重量Weight (kg) PN (MPa) DN (mm) 尺寸 Dimensions (mm) 重量Weight(kg) PN (MPa) DN (mm) 尺寸 Dimensions (mm) 重量Weight (kg)
L D L D L D
4.0 50 60 109 3.5 6.4 50 60 115 3.5 10.0 50 60 122 4
65 67 147 6
65 67 129 5
65 67 140 5 80 73 157 8
80 73 144 7.2 100 73 183 12
80 73 150 7.2
100 73 170 9.3 125 105 220 21
100 79 177 12 150 136 260 34
125 86 197 16 200 165 324 48
150 98 227 18 125 105 213 22 250 213 394 77
300 229 458 112
200 127 293 30 150 136 250 34 16.0 50 70 143 7
250 146 355 52 65 83 163 10
200 165 313 48 80 83 178 15
300 181 420 87 100 102 210 25
250 213 364 77
350 222 478 121 125 110 249 30
400 232 549 162 300 229 424 112 150 159 282 43
200 206 358 55

美標對夾雙瓣旋啟式止回閥 API Wafer type double disc swing check valve

主要外形尺寸及重量/Main size of outside & weight

型號Model: H76H、CJ6H*

Class DN (mm) NPS (in) 尺寸 Dimensions(mm) 重量Weight (kg) Class DN (mm) NPS (in) 尺寸 Dimensions(mm) 重量Weight (kg) Class DN (mm) NPS (in) 尺寸 Dimensions(mm) 重量Weight (kg)
L D L D L D
150 50 2 60 103 2 300 50 2 60 110 3.5 600 50 2 60 110 3.5
65 21/2 67 122 3.2 65 21/2 67 148 5 65 2'/2 67 129 5
80 3 73 148 7
80 3 73 135 4
80 3 73 248 7 100 4 79 192 12
100 4 73 173 6
125 5 105 240 22.5
125 5 86 196 9 100 4 73 180 10 150 6 136 265 35
150 6 98 222 12 125 5 86 215 18.5 200 8 165 319 45
250 10 213 399 77
200 8 127 279 22
150 6 98 250 19 300 12 229 456 110
250 10 146 339 38
200 8 127 307 33 350 14 273 489 135
300 12 181 409 54 400 16 305 562 163
350 14 184 450 80 250 10 146 361 54 900 50 2 70 142 6.5
400 16 191 514 118 300 12 181 422 88 65 21/2 83 164 9
80 3 83 167 14
450 18 203 549 210
350 14 222 485 128
100 4 102 205 24
500 20 219 606 240
150 6 159 288 43
400 16 232 539 169
600 24 222 717 410 200 8 206 358 56

型號Model: H72H、CJ2H*

PN (MPa) DN (mm) 尺寸 Dimensions(mm) 重量Weight(kg) PN (MPa) DN (mm) 尺寸 Dimensions(mm) 重量Weight(kg) PN (MPa) DN (mm) 尺寸 Dimensions(mm) 重量Weight(kg)
L D L D L D
1.0 1.6 15 16 53 0.15 2.5 15 16 53 0.2 4.0 15 25 63 0.3
20 19 63 0.25 20 19 63 0.3 20 31.5 74 0.4
25 22 73 0.4 25 22 73 0.45 25 35.5 84 0.6
32 28 84 0.55 32 28 84 0.6 32 40 90 1.0
40 31.5 94 0.75 40 31.5 94 0.8 40 45 105 1.5
50 40 109 1.2 50 40 109 1.2 50 60 115 2.0
65 46 129 2.0 65 46 129 2.3 65 63 140 3.2
80 50 144 2.6 80 50 144 3.0 80 71 150 7.2
100 60 164 5.7 100 60 170 7.0 100 80 177 11
125 90 194 10 125 90 197 12 125 110 213 18
150 106 220 13 150 106 220 13 150 125 250 22
