對夾連接蝶閥(國標/美標)Wafer type(GB and ANSI standard)
國標蝶閥系列GB Butterfly valves
對夾連接蝶閥(中線)
※設計與制造符合中國國家標準
※基本結構形式(蝶板軸與閥體/閥座中心重合)
a. DA 71F46 全襯里型
閥體全襯里/蝶板全襯層/蝶板與蝶板軸合為一體;
b. DA 71F4 全襯里型
閥體全襯里型/蝶板全襯層/蝶板與蝶板軸組合裝配;
c. DA 71F/P半襯里型
閥體全襯里/蝶板為不銹鋼(不襯)蝶板與蝶板軸組合裝配。
執行標準/Standard
設計與制造 Design
GB 12238(中線) (Middle line)
結構長度Face to face
GB 12221 (短系列)Short length series
法蘭尺寸Flange dimension
JBM/JB79(或按合同要求)Or according to contract
壓力試驗 Test
GB/T 13937
標志 Symbol
GB 12220
供貨 Supply
GB/T 12252
基本型號/Base type
公稱壓力 Pressure PN0.6~1.6(MPa)
公稱通徑Size DN40~1200(mm)

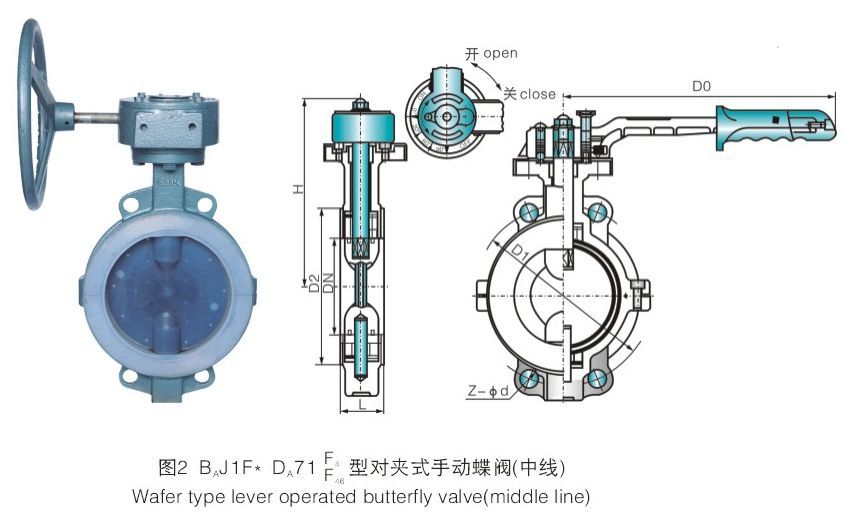

手柄旋動Lever operated
BA J1F/P* (半襯) DA 71F/P (Semi lined)

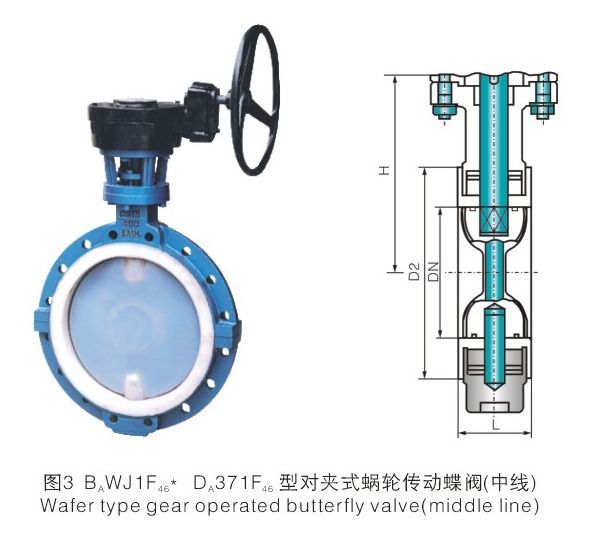

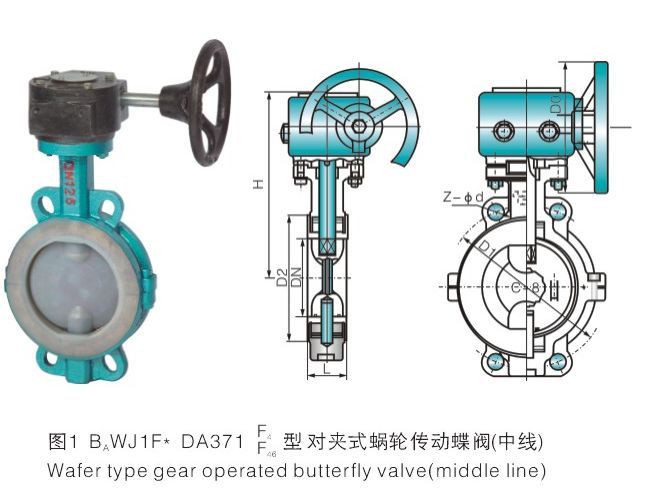

鍋輪傳動Gear operated
BA WJ1F/P* (半襯) DA 371F/P (Semi lined)
BA J1F_3* (全襯里) DA 71 F3 (Fully lined)
BA WJ1F_3* (全襯里)DA 371F_3 (Fully lined)
BA J1F4* (全襯里) DA 71 F4 (Fully lined)
BA WJ1F4* (全襯里) DA 371F4 (Fully lined)
BA J1F46* (全襯里) (Fully lined)
BA WJ1F46* (全襯里) DA 371F46 (Fully lined)
氣動Pneumatic
BA QJ1F/P*(伴襯) DA 671F/P (Semi lined)
電動Electric
BA DJ1F46* (半襯) DA 971F/P (Semi lined)
BA QJ1F_3* (全襯里) DA 671F_3 (Fully lined)
BA DJ1F_3* (全襯里) DA 971F_3 (Fully lined)
BA QJ1F4* (全襯里) DA 671F4 (Fully lined)
BA DJ1F4* (全襯里) DA 971F4 (Fully lined)
BA QJ1F46* (全襯里) DA 671F46 (Fully lined)
BA DJ1F46* (全襯里) DA 971F46 (Fully lined)
主要零部件材料表/Main Parts Material Specifications
表(Table)A1
序號 No
零件名稱 Name
灰鑄鐵 Grey cast iron
碳鋼 Cast steel
不銹鋼 Stainless steel
超低碳不銹鋼 Low carbon stainless steel
Z
C
P
R
PL
Rl
1
上、下閥體Body
HT250
WCB
CF8
CF8M
CF3
CF3M
2
蝶板 Butterfly valve
WCB
35(鍛)
CF8
CF8M
CF3
CF3M
3
蝶板軸Stem
1Cr13
2Cr13
1Cr18NiTi
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
4
襯里層/閥座Lining/seat
PTFE(F4 PCTFE(F3 ) FEP(F46 ) PFA(可溶F4 )PO(聚四烴)
5
O型圈O-ring
FPM (氟橡膠 Viton)
FPM (氟橡膠 Viton)
6
彈性條(墊)Elastic strip
SiR (桂橡膠 Silicon mbber)
SiR (娃橡膠 Silicon rubber)
7
調節定位座 Regulate location seat
0Cr18Ni9
0Cr18Ni9
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
8
螺栓Bolt
35
35
1Cr17Ni2
1Cr17Ni2
1Cr18Ni9Ti
1Cr18Ni9Ti
9
螺母Nut
45
45
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
10
手柄Lever
ZL 101 (鑄造鏈合金 Foundry aluminium alloy)
主要連接尺寸及重量/Dimensions and weights
表(Table)B1
公稱通徑Size
標準值Standard
參考值Reference
DN(mm)
NPS(inch)
L
D
Di
D2
f
b
Z-Φd
Do
H
W(Kg)
PN0.6(MPa)
40
1½
33
130
100
80
3
16
4-Φ14
160
140
2.5
50
2
43
140
110
90
3
16
4-Φ14
200
145
3.5
65
2½
46
160
130
110
3
16
4-Φ14
250
155
4.5
80
3
46
185
150
125
3
18
4-Φ18
250
165
6
100
4
52
205
170
145
3
18
4-Φ18
250
180
7.5
125
5
56
235
200
175
3
20
8-Φ18
300
203
11
150
6
56
260
225
200
3
20
8-Φ18
300
225
16
200
8
60
315
280
255
3
22
8-Φ18
200*
275
48
250
10
68
370
335
310
3
24
12-Φ18
200*
315
60
300
12
78
435
395
362
4
24
12-Φ23
240*
348
75
350
14
78
485
445
412
4
26
12-Φ23
240*
415
82
400
16
102
535
495
462
4
28
16-Φ23
280*
460
123
450
18
114
590
550
518
4
28
16-Φ23
280*
500
150
500
20
127
640
600
568
4
30
16-Φ23
320*
530
180
600
24
154
755
705
670
5
30
20-Φ25
320*
610
225
700
28
165
860
810
775
5
32
24-Φ25
360*
675
315
800
32
190
975
920
880
5
34
24-Φ30
360*
805
385
900
36
203
1075
1020
980
5
36
24-Φ30
380*
995
420
1000
40
216
1175
1120
1080
5
36
28-Φ30
400*
1170
620
1200
48
254
1400
1340
1295
5
40
32-Φ34
400*
1295
788
*法蘭尺寸D,D1, D2, Z-Φd,f, b數值是與蝶閥連接的標準法蘭尺寸,簡圖中尺寸代號僅是其中一部分。 Flange size:D,D1 ,D2,Z-Φ d,f,b" are standard parameter.
主要連接尺寸及重量/Dimensions and weights
表(Table)B2
公稱通徑Size
標準值Standard
參考值Reference
DN(mm)
NPS(inch)
L
D
D,
d2
f
b
Z-Φd
Do
H
W(Kg)
PN1.0(MPa)
40
1½
33
145
110
85
3
18
4-Φ18
160
140
3
50
2
43
160
125
100
3
20
4-Φ18
200
145
4
65
2½
46
180
145
120
3
20
4-Φ18
250
155
6
80
3
46
195
160
135
3
22
4/8-Φ18
250
165
8
100
4
52
215
180
155
3
22
8-Φ18
300
180
12
125
5
56
245
210
185
3
24
8-Φ18
300
203
18
150
6
56
280
240
210
3
24
8-Φ23
200*
225
28
200
8
60
335
295
265
3
26
8-Φ23
200*
275
56
250
10
68
390
350
320
3
28
12-Φ23
240*
315
72
300
12
78
440
400
368
4
28
12-Φ23
240*
348
88
350
14
78
500
460
428
4
30
16-Φ23
240*
415
120
400
16
102
565
515
482
4
32
16-Φ25
280*
460
145
450
18
114
615
565
532
4
32
20-Φ25
280*
500
165
500
20
127
670
620
585
4
34
20-Φ25
320*
530
195
600
24
154
780
725
685
5
36
20-Φ30
320*
610
268
700
28
165
895
840
800
5
40
24-Φ30
360*
675
320
800
32
190
1010
950
905
5
44
24-Φ34
360*
805
395
900
36
203
1110
1050
1005
5
46
28-Φ34
380*
995
450
1000
40
216
1220
1160
1115
5
50
28-Φ34
400*
1170
680
1200
48
254
1450
1380
1325
5
56
32-Φ41
400*
1295
825
主要連接尺寸及重量/Dimensions and weights
表(Table)B3
公稱通徑Size
標準值Standard
參考值Reference
DN(mm)
NPS(inch)
L
D
D,
d2
f
b
Z-Φd
DO
H
W(Kg)
PN1.6(MPa)
40
1½
33
145
110
85
3
18
4-Φ18
200
145
4
50
2
43
160
125
100
3
20
4-Φ18
200
150
5
65
2½
46
180
145
120
3
20
4-Φ18
250
160
7
80
3
46
195
160
135
3
22
8-Φ18
250
170
10
100
4
52
215
180
155
3
24
8-Φ18
300
185
14
125
5
56
245
210
185
3
26
8-Φ18
300
210
22
150
6
56
280
240
210
3
28
8-Φ18
200*
230
32
200
8
60
335
295
265
3
30
12-Φ23
240*
285
66
250
10
68
405
355
320
3
32
12-Φ25
240*
325
80
300
12
78
460
410
375
4
34
12-Φ25
280*
360
94
350
14
78
520
470
435
4
38
16-Φ25
280*
430
125
400
16
102
580
525
485
4
40
16-Φ30
320*
475
150
450
18
114
640
585
545
4
44
20-Φ30
320*
525
172
500
20
127
705
650
608
4
46
20-Φ34
320*
565
225
600
24
154
840
770
718
5
54
20-Φ41
360*
620
290
700
28
165
910
840
788
5
54
24-Φ41
360*
686
330
800
32
190
1020
950
898
5
54
24-Φ41
380*
815
425
900
36
203
1120
1050
998
5
54
28-Φ41
400*
1010
495
1000
40
216
1255
1170
1110
5
60
28-Φ48
400*
1185
710
*法蘭尺寸D, D1, D2, Z-Φd,f,b數值是與蝶閥連接的標準法蘭尺寸,簡圖中尺寸代號僅是其中一部分。
*法蘭尺寸PN1.0MPa、DN80螺孔數量JB78時Z=4,其它標準時Z=8。
美標蝶閥系列/API Butterfly valves
對夾連接蝶閥(中線)
※設計與制造符合API美國石油學會標準
※基本結構形式(蝶板軸與閥體/閥座中心重合)
a. DB 71F 46 全襯里型
閥體全襯里/蝶板全襯層/蝶板與蝶板軸合為一體;
b. DB 71F4 全襯里型
閥體全襯里/蝶板全襯層/蝶板與蝶板軸組合裝配;
c. DB 71F/P半襯里型
閥體全襯里/蝶板為不銹鋼(不襯)蝶板與蝶板軸組合裝配。
執行標準/Standard
設計與制造 Design
API 609(中線)(Middle line)
結構長度 Face to face
API 609(A)
法蘭尺寸 Flange dimension
ANSI 16.5(NPS≤24 API 605(NPS>24)
壓力試驗 Test
API 598
標志 Symbol
MSS SP-25
供貨 Supply
API 609
基本型號/Basic type
公稱壓力(磅級)Pressure(pound) ANSI 150 Lb
公稱通徑(英寸)Size(inch) NPS2~48

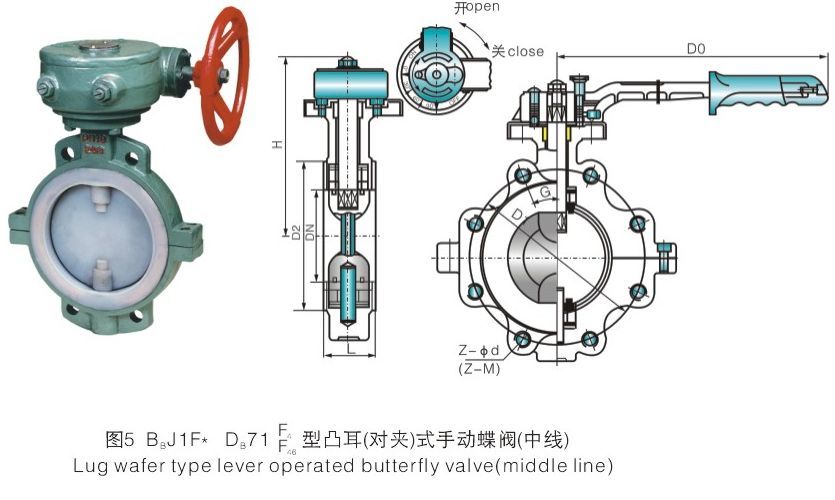

手柄旋動Lever operated
B_BJ1F/P* (半襯) D_B71F/P (Semi lined)

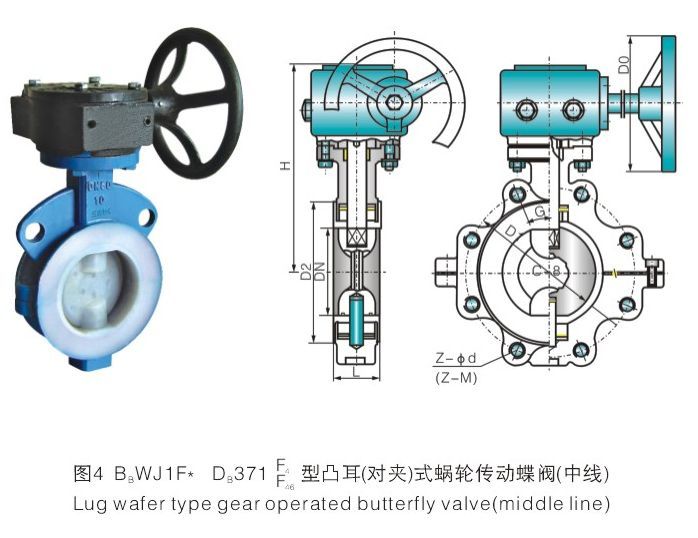

鍋輪傳動Gear operated
B_BWJ1F/P* (半襯) D_B371F/P (Semi lined)
B_BJ1F_3* (全襯里) D_B71 F3 (Fully lined)
B_BWJ1F_3* (全襯里) D_B371F_3 (Fully lined)
B_BJ1F4* (全襯里) D_B71 F4 (Fully lined)
B_BWJ1F4* (全襯里) D_B371F4 (Fully lined)
B_BJ1F46* (全襯里) (Fully lined)
B_BWJ1F46* (全襯里) D_B371F46 (Fully lined)

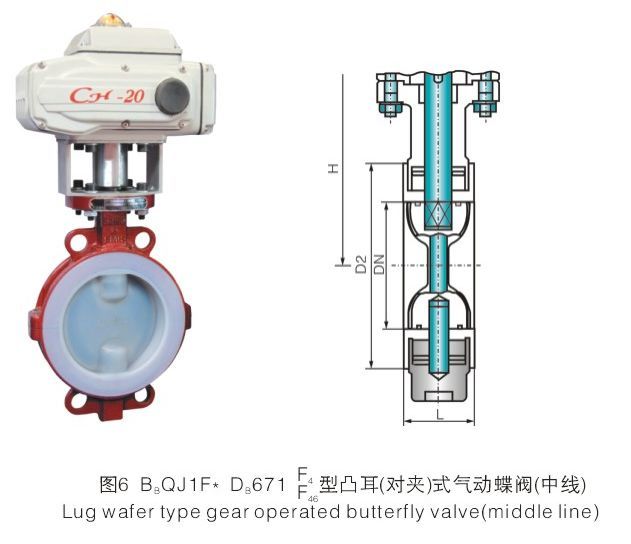

氣動Pneumatic
B_BQJ1F/P*(伴襯) D_B671F/P (Semi lined)
電動Electric
B_BDJ1F46* (半襯) D_B971F/P (Semi lined)
B_BQJ1F_3* (全襯里) D_B671F_3 (Fully lined)
B_BDJ1F_3* (全襯里) D_B971F_3 (Fully lined)
B_BQJ1F4* (全襯里) D_B671F4 (Fully lined)
B_BDJ1F4* (全襯里) D_B971F4 (Fully lined)
B_BQJ1F46* (全襯里) D_B671F46 (Fully lined)
B_BDJ1F46* (全襯里) D_B971F46 (Fully lined)
主要零部件材料表/Main Parts Material Specifications
表(Table)A2
序號 No
零件名稱 Name
灰鑄鐵 Grey cast iron
碳鋼 Cast steel
不銹鋼 Stainless steel
超低碳不銹鋼 Low carbon stainless steel
Z
C
P
R
P.
R.
1
上、下閥體Body
A126C.135A
A216 WCB
A351 CF8
A351 CF8M
A351 CF3
A351 CF3M
2
蝶板Butterfly valve
A216 WC B
A105
A351 CF8
A351 CF8M
A351 CF3
A351 CF3M
3
蝶板軸Stem
A182F6
A182F6
A182F304
A182 F316
A182 F304L
A182 F316L
4
襯里層/閥座Lining/seat
PTFE(FΦPCTFE(F3) FERFJ PFA(可溶性聚四氟乙烯)PO(聚烯烴)
5
O型圈O-ring
FPM (氟橡膠 Viton)
FPM (氟橡膠 Viton)
6
彈性條(墊)Elastic strip
SiR (硅橡膠 Silicon rubber)
SiR (硅橡膠 Silicon rubber)
7
調節定位座 Regulate location seat
A182 F304
A182 F304
A182 F304
A182 F316
A182 F304L
A182 F316L
8
螺栓Bolt
A193 B7
A193 B7
A193 B8M
A193 B8M
A193 B8M
A193 B8M
9
螺母Nut
A194 2H
A194 2H
A194 8
A194 8
A194 8
A194 8
10
手柄Lever
ZL 101(鑄造錯合金 Foundry alminium alloy)
主要連接尺寸及重量/Dimensions and weights
表(Table)B4
公稱通徑Size
標準值Standard
參考值Reference
DN(mm)(inch)
NPS
L
D
D.
d2
f
b
Z-Φd
Do
H
W(Kg)
Class 150Lb
50
2
43
152
120.5
92
2
16
4-Φ19
200
150
5
65
21/2
46
178
139.5
105
2
18
4-Φ19
250
160
7
80
3
46
190
152.5
127
2
19
4-Φ19
250
170
10
100
4
52
229
190.5
157
2
24
8-Φ19
300
185
14
125
5
56
254
216
186
2
24
8-Φ22
300
210
22
150
6
56
279
241.5
216
2
26
8-Φ22
200*
230
32
200
8
60
343
298.5
270
2
29
8-Φ22
240*
285
66
250
10
68
406
362
324
2
31
12-Φ25
240*
325
80
300
12
78
483
432
381
2
32
12-Φ25
280*
360
94
350
14
78
533
476
413
2
35
12-Φ29
280*
430
125
400
16
102
597
540
470
2
37
16-Φ29
320*
475
150
450
18
114
635
578
533
2
40
16-Φ32
320*
525
172
500
20
127
699
635
584
2
43
20-Φ32
360*
565
225
600
24
154
813
749.5
692
2
48
20-Φ35
360*
630
290
800
32
190
941
900
864
2
46.5
48-Φ22
400*
750
330
900
36
200
1057
1009.7
972
2
53
44-Φ26
400*
805
405
1000
42
216
1175
1121
1080
2
56
44-Φ29.5
980
450
1200
48
276
1392
1335
1289
2
65
44-Φ32
500*
1170
695
* 表中法蘭尺寸當NPS≤24時按ANSI B16.5, NPS>24時按API 605。
* 法蘭尺寸D,D1, D2, Z-Φd, f, b數值是與蝶閥連接的標準法蘭尺寸,簡圖中尺寸代號僅是其中一部分。
When NPS≤24,Flange size per to ANSI B16.5.NPS > 24,to API605.
Flange size:"D,D1 tD2, Z-Φd, f, b" is a standard parameter ,When flange to PN1.0 MPa、 DN80.JB78,screw hole Z=4,to other parameter Z=8.
