法蘭連接蝶閥

蝶閥是一種結構簡單、操作方便、性能可靠的閥門，主要由閥體、蝶板和傳動機構組成。蝶板繞閥體中心軸線旋轉，實現啟閉或調節管道中的介質流量。蝶閥具有體積小、重量輕、啟閉迅速、流阻小等優點，廣泛應用于石油化工、電力、冶金、水處理等各個領域。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

關鍵詞：

產品詳細


法蘭連接蝶閥（國標美標）
Flange type(GB and ANSI standard)

蝶閥系列GB Butterfly valves

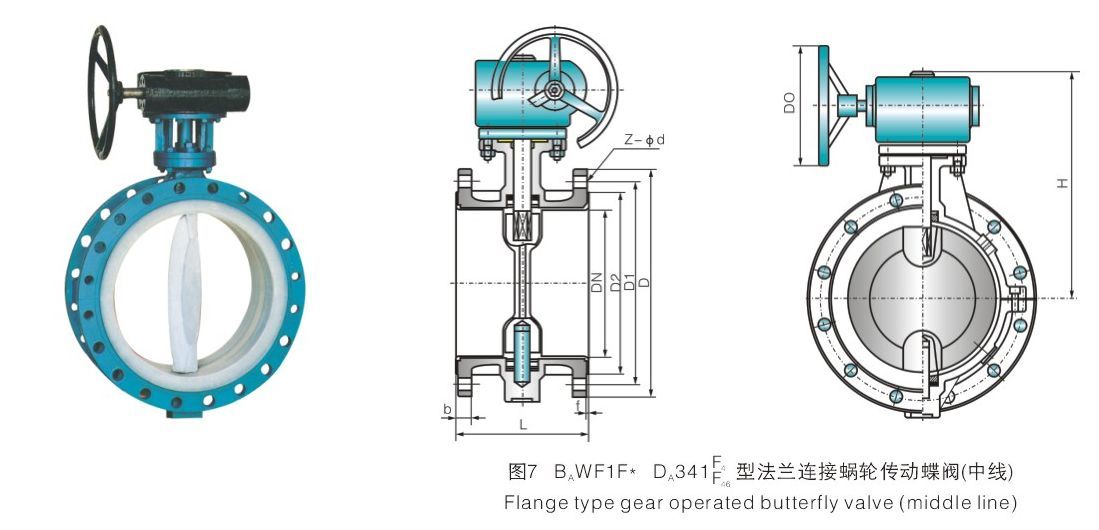

法蘭連接蝶閥(中線)/Flange type butterfly valve(middle line)

※設計與制造符合中國國家標準
 ※基本結構形式(蝶板軸與閥體/閥座中心重合)
 a. DA 41F/P半襯里型閥體全襯里/蝶板與蝶板軸合為不銹鋼(不襯)
蝶板與軸由銷釘連接
 b. DA 41F46襯里型閥體全襯里型/蝶板與蝶板軸全襯層蝶板與軸固定連接。


基本型號/Base type

公稱壓力 Pressure PN0.6~2.5 ( MPa )
 公稱通徑 Size DN40~1200(mm)

手柄旋動Lever operated B_AF1F/P* (半襯)
D_A41F/P (Semi lined)		 鍋輪傳動Gear operated B_AWF1F/P* (半襯)
D_A341F/P (Semi lined)
B_AF1F_3* (全襯里)
D_A41 F3 (Fully lined)		 B_AWF1F_3* (全襯里)
D_A341F_3 (Fully lined)
B_AF1F_46* (全襯里)
D_A41F_46(Fully lined)		 B_AWF1F46* (全襯里)
D_A341F_46 (Fully lined)
氣動Pneumatic B_AQF1F/P*(伴襯)
D_A641F/P (Semi lined)		 電動Electric B_ADF1F_46* (半襯)
D_A941F/P (Semi lined)
B_AQF1F_3* (全襯里)
D_A641F_3 (Fully lined)		 B_ADF1F_3* (全襯里)
D_A941F_3 (Fully lined)
B_AQF1F_46* (全襯里)
D_A641F_46 (Fully lined)		 B_ADF1F_46* (全襯里)
D_A941F_46 (Fully lined)

執行標準/Standard

設計與制造Design GB 12238(中線)(Middle line)
結構長度 GB 12221(短-長系列)
Face to face Short-long series
法蘭尺寸 JBM/JB79(或按合同要求）
Flange dimension Or according to contract
壓力試驗 Test GB/T 13937
標志 Symbol GB 12220
供貨 Supply GB/T 12252

主要零部件材料表/Main Parts Material Specifications

表(Table)A3

序號 No 零件名稱 Name 灰鑄鐵 Grey cast iron 碳鋼 Cast steel 不銹鋼 Stainless steel 超低碳不銹鋼 Low carbon stainless steel
Z C P R PL RL
1 上、下閥體Body HT250 WCB CF8 CF8M CF3 CF3M
2 蝶板軸/銷Stem/Pin 1Cr13 2Cr13 1Cr18Ni19Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 襯里層/閥座Lining/Seat PTFE(F4)PCTFE(F3) FEP(F46)PFA (可溶性聚四氟乙烯)PO (聚烯烴)
4 蝶板/填料壓蓋 Butterfly valve/Gland WCB WCB CFB CF8M CF3 CF3M
5 支架 Bracket WCB(碳鋼 Cast steel) CF8(不銹鋼 Stainless Steel)
6 填料 Packing PTFE(FΦ PTFE(FΦ PTFE(FΦ
7 螺栓Bolt 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
8 螺母Nut 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9

主要連接尺寸及重量/Dimensions and weights

表(Table)B5

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D1 D2 f b Z-Φd DO H W(Kg)
PN0.6(MPa)
40 1½ 106 130 100 80 3 16 4-Φ14 160 140 10
50 2 108 140 110 90 3 16 4-Φ14 200 160 12
65 2½ 112 160 130 110 3 16 4-Φ14 250 160 13
80 3 114 185 150 125 3 18 4-Φ18 250 170 14
100 4 127 205 170 145 3 18 4-Φ18 300 180 16
125 5 140 235 200 175 3 20 8-Φ18 300 275 18
150 6 140 260 225 200 3 20 8-Φ18 200* 295 38
200 8 152 315 280 255 3 22 8-Φ18 200* 320 74
250 10 250 370 335 310 3 24 12-Φ18 240* 385 105
300 12 270 435 395 362 4 24 12-Φ23 240* 390 142
350 14 290 485 445 412 4 26 12-Φ23 240* 460 179
400 16 310 535 495 462 4 28 16-Φ23 280* 510 220
450 18 330 590 550 518 4 28 16-Φ23 280* 540 268
500 20 350 640 600 568 4 30 16-Φ23 320* 570 378
600 24 390 755 705 670 5 30 20-Φ25 320* 660 608
700 28 430 860 810 775 5 32 24-Φ25 360* 710 1050
800 32 470 975 920 880 5 34 24-Φ30 360* 780 1320
900 36 510 1075 1020 980 5 36 24-Φ30 380* 885 1795
1000 40 550 1175 1120 1080 5 36 28-Φ30 400* 990 1900
1200 48 630 1400 1340 1295 5 40 32-Φ34 400* 1170 2110

主要連接尺寸及重量/Dimensions and weights

表(Table)B5

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D, d2 f b Z-Φd DO H W(Kg)
PN1.0(MPa)
40 1½ 106 145 110 85 3 18 4-Φ18 160 140 10
50 2 108 160 125 100 3 20 4-Φ18 200 160 12
65 2½ 112 180 145 120 3 20 4-Φ18 250 165 13
80 3 114 195 160 135 3 22 4/8- Φ18 250 170 14
100 4 127 215 180 155 3 22 8-Φ18 300 180 16
125 5 140 245 210 185 3 24 8-Φ18 300 275 18
150 6 140 280 240 210 3 24 8-Φ23 200* 295 38
200 8 152 335 295 265 3 26 8-Φ23 200* 320 74
250 10 250 390 350 320 3 28 12-Φ23 240* 385 105
300 12 270 440 400 368 4 28 12-Φ23 240* 390 142
350 14 290 500 460 428 4 30 16-Φ23 240* 460 179
400 16 310 565 515 482 4 32 16-Φ25 280* 510 220
450 18 330 615 565 532 4 32 20-Φ25 280* 540 268
500 20 350 670 620 585 4 34 20-Φ25 320* 570 378
600 24 390 780 725 685 5 36 20-Φ30 320* 660 608
700 28 430 895 840 800 5 40 24-Φ30 360* 710 1050
800 32 470 1010 950 905 5 44 24-Φ34 360* 780 1320
900 36 510 1110 1050 1005 5 46 28-Φ34 380* 885 1795
1000 40 550 1220 1160 1115 5 50 28-Φ34 400* 990 1900
1200 48 630 1450 1380 1325 5 56 32-Φ41 400* 1200 2150

*法蘭尺寸PN1.0MPa, DN80螺栓孔數量JB78時Z=4,其它標準時Z=8。
 When flange to PN1.0MPa、DN80,JB78,screw hole Z=4.to other parameter Z=8

主要連接尺寸及重量/Dimensions and weights

表(Table)B5

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D, d2 f b Z-Φd DO H W(Kg)
PN1.6(MPa)
40 1½ 106 145 110 85 3 18 4-Φ18 160 140 10
50 2 108 160 125 100 3 20 4-Φ18 200 160 12
65 2½ 112 180 145 120 3 20 4-Φ18 250 165 13
80 3 114 195 160 135 3 22 8-Φ18 260 170 14
100 4 127 215 180 155 3 24 8-Φ18 300 180 16
125 5 140 245 210 185 3 26 8-Φ18 300 275 18
150 6 140 280 240 210 3 28 8-Φ23 200* 295 42
200 8 152 335 295 265 3 30 12-Φ23 200* 320 78
250 10 250 405 355 320 3 32 12-Φ25 240* 385 120
300 12 270 460 410 375 4 34 12-Φ25 240* 390 145
350 14 290 520 470 435 4 38 16-Φ25 240* 460 202
400 16 310 580 525 485 4 40 16-Φ30 280* 510 235
450 18 330 640 585 545 4 44 20-Φ30 280* 540 368
500 20 350 705 650 608 4 46 20-Φ34 320* 570 420
600 24 390 840 770 718 5 54 20-Φ41 320* 660 750
700 28 430 910 840 788 5 54 24-Φ41 360* 710 1028
800 32 470 1020 950 898 5 54 24-Φ41 380* 780 1690
900 36 510 1120 1050 998 5 54 28-Φ41 400* 885 1815
1000 40 550 1255 1170 1110 5 60 28-Φ48 500* 990 2050

主要連接尺寸及重量/Dimensions and weights

表(Table)B5

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D, d2 f b Z-Φd DO H W(Kg)
PN2.5(MPa)
40 1½ 106 145 110 85 3 20 4-Φ18 200 140 11
50 2 108 160 125 100 3 22 4-Φ18 200 160 13
65 2½ 112 180 145 120 3 24 8-Φ18 250 165 14
80 3 114 195 160 135 3 26 8-Φ18 250 170 16
100 4 127 230 190 160 3 30 8-Φ23 300 180 18
125 5 140 270 220 188 3 32 8-Φ25 300 275 20
150 6 140 300 250 218 3 32 8-Φ25 240* 295 48
200 8 152 360 310 278 3 36 12-Φ25 240* 320 88
250 10 250 425 370 332 3 40 12-Φ30 280* 385 145
300 12 270 485 430 390 4 42 16-Φ30 280* 390 157
350 14 290 550 490 448 4 44 16-Φ34 320* 460 222
400 16 310 610 550 505 4 48 16-Φ34 320* 510 353
450 18 330 660 600 555 4 52 20-Φ34 360* 540 405
500 20 350 730 660 610 4 56 20-Φ41 360* 570 448
600 24 390 840 770 718 5 56 20-Φ41 380* 660 795

美標蝶閥系列/API Butterfly valves

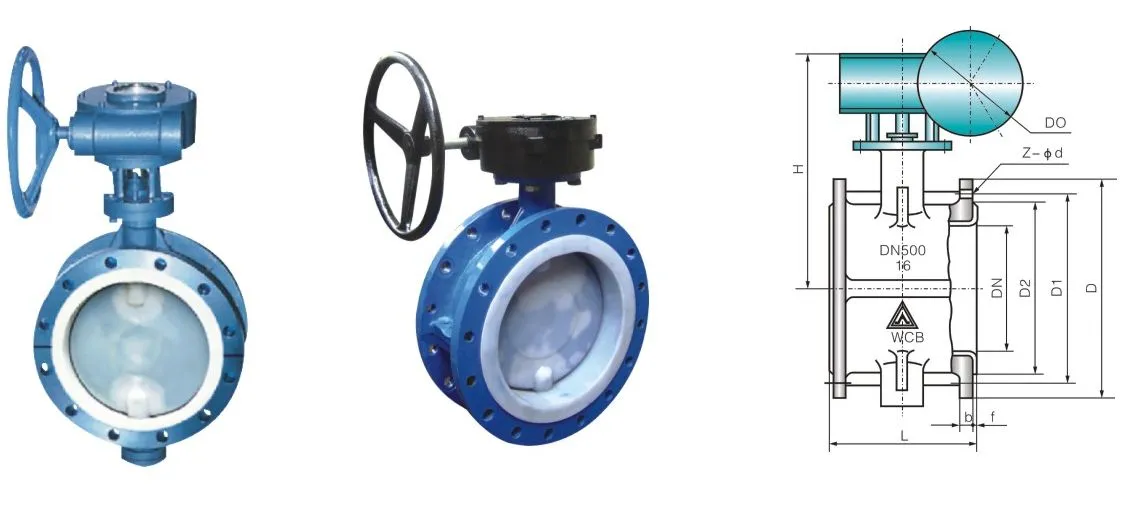

法蘭連接蝶閥(中線)/Flange type butterfly valvemiddle

※設計與制造符合MSSP美國閥門和管件制造協會標準。
 a. DB 341F/P半襯里型閥體全襯里/蝶板與蝶板軸為不銹鋼（不襯)
蝶板與軸由 銷釘連接。
 b. DB 41F3、DB 41F46全襯里型閥體全襯里/蝶板與蝶板軸全襯層/蝶板與軸固定連接。
 Design acc.to MSSP STD
 a. DB 341F/PSemi lined type Fully lined body/Unlined SS disc/Combined stem and disc by pin.
 b. DB 41F3、DB 41F46, Fully lined type Fully lined body /Fully lined disc/(fixed connected disc, and stem)

基本型號/Basic type

公稱壓力(磅級） Pressure(pound) ANSI 150Lb~300Lb
 公稱通徑(英寸) Size(inch) NPS3~48

手柄旋動Lever operated B_BF1F/P* (半襯)
D_B41F/P (Semi lined)		 鍋輪傳動Gear operated B_BWF1F/P* (半襯)
D_B341F/P (Semi lined)
B_BF1F_3* (全襯里)
D_B41 F3 (Fully lined)		 B_BWF1F_3* (全襯里)
D_B341F_3 (Fully lined)
B_BF1F_46* (全襯里)
D_B41F_46(Fully lined)		 B_BWF1F46* (全襯里)
D_B341F_46 (Fully lined)
氣動Pneumatic B_BQF1F/P*(伴襯)
D_B641F/P (Semi lined)		 電動Electric B_BDF1F_46* (半襯)
D_B941F/P (Semi lined)
B_BQF1F_3* (全襯里)
D_B641F_3 (Fully lined)		 B_BDF1F_3* (全襯里)
D_B941F_3 (Fully lined)
B_BQF1F_46* (全襯里)
D_B641F_46 (Fully lined)		 B_BDF1F_46* (全襯里)
D_B941F_46 (Fully lined)

執行標準Standard

設計與制造Design MSS SP-67(中線)(Middle line)
結構長度
Face to face		 MSS SP-67(窄系列）
ANSI B 16.10
(Short series)
法蘭尺寸
Flange dimension		 ANSI B 16.5(NPS≤24
API 605(NPS>24)
壓力試驗
Test		 API 598
標志
Symbol		 MSS SP-25
供貨
Supply		 MSS SP-67

主要零部件材料表/Main Parts Material Specifications

表(Table)A4

序號 No 零件名稱 Name 灰鑄鐵 Grey cast iron 碳鋼 Cast steel 不銹鋼 Stainless steel 超低碳不銹鋼 Low carbon stainless steel
Z C P R PL rl
1 上、下閥體Body A126C.135A A216 WCB A351 CF8 A351 CF8M A351 CF3 A351 CF3M
2 蝶板軸/銷Stem/Pin A182F6 A182F6 A182F304 A182F316 A182F304L A182 F316L
3 襯里層/閥座Lining/Seat PTFE(F4) PCTFE(F3) FEP(46) PFA(可溶性聚四氟乙烯)PO(聚烯烴)
4 蝶板/填料壓蓋
Butterfly valve/Gland		 A216 WC B A216 WCB A351 CF8 A351 CF8M A351 CF3 A351 CF3M
5 支架 Bracket A216 WCB(Carbon Steel) A351 CF8(Stainless Steel)
6 填料 Packing PTFE(F4) PTFE(F4) PTFE(F4)
7 螺栓Bolt A193 B 7 A193 B 7 A193B8M A193B8M A193 B8M A193 B8M
8 螺母Nut A194 2H A194 2H A194 8 A194 8 A194 8 A194 8

主要連接尺寸及重量Dimensions and weights

表(Table)B9

公稱通徑SizeDN 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D1 d2 f b Z-Φd Do H W(Kg)
ANSI 150Lb
80 3 127 190 152.5 127 2 19 4-Φ19 250 170 14
100 4 127 229 190.5 157 2 24 8-Φ19 300 180 16
125 5 127 254 216 186 2 24 8-Φ22 300 275 18
150 6 127 279 241.5 216 2 26 8-Φ22 200* 295 42
200 8 152.4 343 298.5 270 2 29 8-Φ22 200* 320 78
250 10 203.2 406 362 324 2 31 12-Φ25 240* 385 120
300 12 203.2 483 432 381 2 32 12-Φ25 240* 390 145
350 14 203.2 533 476 413 2 35 12-Φ29 280* 460 202
400 16 203.2 597 540 470 2 37 16-Φ29 280* 510 235
450 18 203.2 635 578 533 2 40 16-Φ32 320* 540 368
500 20 203.2 699 635 584 2 43 20-Φ32 320* 570 420
600 24 203.2 813 749.5 692 2 48 20-Φ35 360* 660 750
800 32 304.8 914 900 864 2 46 48-Φ22 360* 750 980
900 36 304.8 1057 1009.7 972 2 53 44-Φ26 380* 780 1700
1000 40 304.8 1175 1121 1080 2 56 44-Φ29 400* 820 1780
1200 48 381 1392 1335 1289 2 65 44-Φ32 400* 990 2060

主要連接尺寸及重量Dimensions and weights

表(Table)B10

公稱通徑Size 標準值Standard 參考值Reference
DN (mm) NPS(inch) L D D, d2 f b Z-Φd Do H W(Kg)
ANSI 300Lb
80 3 127 210 168.5 127 2 29 8-Φ22 250 170 16
100 4 127 254 200 157 2 32 8-Φ22 300 180 18
125 5 127 279 235 186 2 35 8-Φ22 300 275 20
150 6 127 318 270 216 2 37 12-Φ22 240* 295 48
200 8 152.4 381 330 270 2 42 12-Φ25 240* 320 88
250 10 203.2 445 387.5 324 2 48 16-Φ29 280* 385 145
300 12 203.2 521 451 381 2 51 16-Φ32 280* 390 157
350 14 203.2 584 514.5 413 2 54 20-Φ32 320* 460 222
400 16 203.2 648 571.5 470 2 58 20-Φ35 320* 510 353
450 18 203.2 711 628.5 533 2 61 24-Φ35 360* 540 405
500 20 203.2 775 686 584 2 64 24-Φ35 360* 570 450
600 24 203.2 914 813 692 2 70 24-Φ41 360* 660 765
800 32 304.8 1054 978 902 2 103 32-Φ41 360* 760 1500
900 36 304.8 1172 1089 1010 2 103 32-Φ44 360* 780 1750

*表中法蘭尺寸當NPS≤24時按ANSI B16.5，NPS≥24時按API605

 When NPS≤24,Flange size per to ANSI B16.5,NPS≥24,to API605.
