法蘭連接旋塞閥

調節閥是一種用于調節管道中流體流量、壓力、溫度等參數的自動控制閥門。它通過改變閥門開度來控制流體流量，從而實現對工藝過程的精確控制。調節閥廣泛應用于石油化工、電力、冶金、水處理等各個領域，是工業自動化控制系統的重要組成部分。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

關鍵詞：

產品詳細

法蘭連接旋塞閥（國標/美標）
Flange type(GB and ANSI standard)

法蘭連接旋塞閥(全襯里，卡套式)

※設計與制造符合中國國家標準
 ※公稱壓力PN0.6~1.6(MPa)(全襯里） PN0.6~4.0(MPa)(卡套式）
 ※公稱通徑DN15~500(mm)
 Flange type plug valves (Fully lined,Socket type)
 ※design to Chinese standard
 ※Pressure PNO.6-1.6(MPa)(Fully lined) PN0.6-4.0(MPa)(Sleeved)
 ※Size DN 15~500(mm)

執行標準/Standard

設計與制造 Design GB 12240
結構長度 Face to face GB 12221 (中系列 Middle)
法蘭尺寸 Flange dimension JB78/J B 79GB9113.5 (或按合同要求） Or according to contract
壓力試驗Test GB/T 13927
標志Symbol GB 12220
供貨 Supply GB/T 12252

基本型號/Basic type

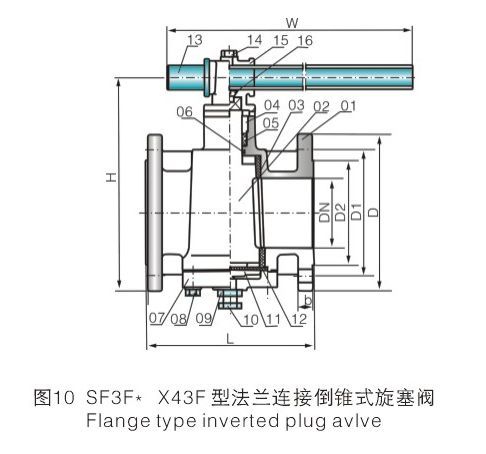

手柄旋動Lever operated SF3F*(卡套式)
X43F(Socket type)		 氣動Pneumatic SQF3F*(卡套式)
X643F(Socket type)
SF3F3*(全襯里)
X43F3(Fully lined)		 SQF3F3*(全襯里)
X643F3(Fully lined)
SF3F46*(全襯里)
X43F46(Fully lined)		 SQF3F46*(全襯里)
X643F46(Fully lined)

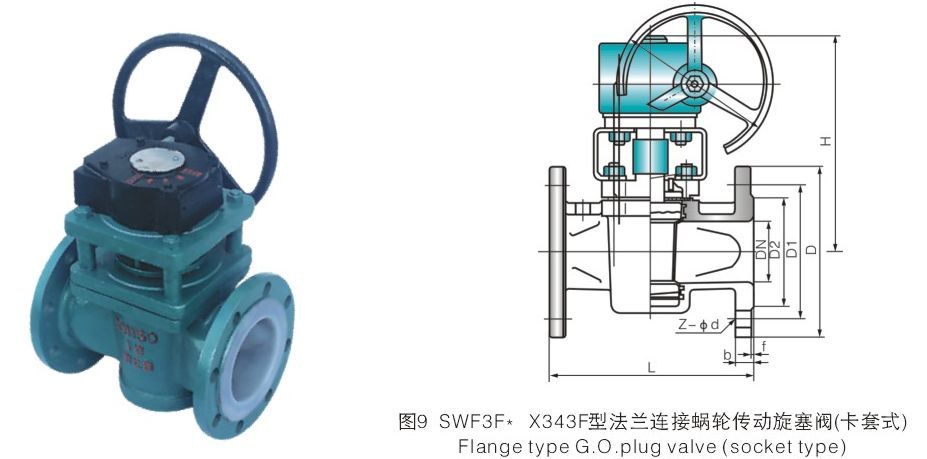

鍋輪傳動Gear operated SWF3F*(卡套式)
X343F(Socket type)		 電動Electric SDF3F*(卡套式)
X943F(Socket type)
SWF3F3*(全襯里)
X343F3(Fully lined)		 SDF3F3*(全襯里)
X943F3(Fully lined)
SWF3F46*(全襯里)
X343F46(Fully lined)		 SDF3F46*(全襯里)
X943F46(Fully lined)

主要零部件材料表 Main Parts Material Specifications

表(Table)A5

序號 No 零件名稱 Name 灰鑄鐵 Grey cast iron 碳鋼 Cast steel 不銹鋼 Stainless Steel 超低碳不銹鋼 low carbon stainless steel
Z C P R PL rl
1 閥體/閥蓋Body/Cover HT250 WCB CF8 CF8M CF3 CF3M
2 襯里層/閥座/卡套Lining/Seat/Sleeved PTFE(F4)PCTFE(F3) PVDF(F2) FEP(F46) PFA PPL對位聚苯
3 塞子Plug WCB 35(鍛）MONEL合金黃色 CF8 CF8M CF3 CF3M
4 調節墊圈 Adjusting ring 1Cr13 1Cr18Ni9 00Cr18Ni10
5 調節墊片 Adjusting gasket RPTFE(增強F4PFA(可溶性聚四氟乙烯）
6 O型圈O-ring FPM(氟橡膠 Viton) SiR(娃橡膠 Silicon mbber)
7 螺栓Bolt 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
8 螺母Nut 35 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
9 手柄Lever 35(鍛)/EP.Cr

主要連接尺寸及重量Dimensions and weights

表(Table)B12

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D1 d2 f b Z-Φd DO H W(Kg)
PN1.0 MPa )
15 1/2 130 95 65 45 2 14 4-Φ14 120 80 1.6
20 3/4 130 105 75 55 2 16 4-Φ14 120 90 2.4
25 1 140 115 85 65 2 16 4-Φ14 160 100 3.4
32 1¼ 165 135 100 78 2 18 4-Φ18 160 110 4.8
40 1½ 165 145 110 85 3 18 4-Φ18 200 120 6.0
50 2 203 160 125 100 3 20 4-Φ18 200 135 8.8
65 2½ 222 180 145 120 3 20 4-Φ18 250 145 11.5
80 3 241 195 160 135 3 22 4/8-Φ18 250 180 15.2
100 4 305 215 180 155 3 22 8-Φ18 300 195 18.8
125 5 356 245 210 185 3 24 8-Φ18 350 210 22.5
150 6 394 280 240 210 3 24 8-Φ23 200* 450 48
200 8 457 335 295 265 3 26 8-Φ23 240* 490 65
250 10 533 390 350 320 3 28 12-Φ23 280* 550 88
300 12 610 440 400 368 4 28 12-Φ23 320* 600 125
350 14 686 500 460 428 4 30 16-Φ23 320* 675 185
400 16 762 565 515 482 4 32 16-Φ25 360* 780 255

*法蘭尺寸PN1.0MPa, DN80螺栓孔數量JB78時Z=4,其它標準時Z=8。


表(Table)B13

公稱通徑Size 標準值Standard 參考值Reference
DN NPS L D D1 d2 f b Z-Φd DO H W(Kg)
(mm) (inch) PN1.6(MPa)
15 1/2 130 95 65 45 2 14 4-Φ14 120 80 1.6
20 3/4 130 105 75 55 2 16 4-Φ14 120 90 2.4
25 1 140 115 85 65 2 16 4-Φ14 160 100 3.4
32 11/4 165 135 100 78 2 18 4-Φ18 160 110 4.8
40 11/2 165 145 110 85 3 18 4-Φ18 200 120 6.0
50 2 203 160 125 100 3 20 4-Φ18 250 135 8.8
65 21/2 222 180 145 120 3 20 4-Φ18 250 145 11.5
80 3 241 195 160 135 3 22 8-Φ8 300 180 15.2
100 4 305 215 180 155 3 24 8-Φ18 300 195 18.8
125 5 356 245 210 185 3 26 8-Φ18 350* 210 22.5
150 6 394 280 240 210 3 28 8-Φ23 200* 450 48
200 8 457 335 295 265 3 30 12-Φ23 200* 490 65
250 10 533 405 355 320 3 32 12-Φ25 240* 550 88
300 12 610 460 410 375 4 34 12-Φ25 280* 600 125
350 14 686 520 470 435 4 38 16-Φ25 320" 675 185
400 16 762 580 525 485 4 40 16-Φ30 360* 780 255

美標旋塞閥系列/API Plug valves

法蘭連接旋塞閥(全襯里，卡套式)

※設計與制造符合API美國石油學會標準
 ※公稱壓力(磅級）ANSI 50Lb (全襯里）ANSI 150~600Lb (卡套式)
 ※公稱通徑(英寸）NPS1/2~20


執行標準/Standard

設計與制造 Design API 599
結構長度
Face to face		 API 599 (ANSI 150Lb~300Lb NPS1/2-12)
ANSI B 16.10(ANSIN 6O0Lb或NPS>12)
法蘭尺寸
Flange dimension		 ANSI B 16.5
壓力試驗
Test		 API 598
標志
Symbol		 MSS SP-25
供貨
Supply		 API 599

基本型號/Basic type

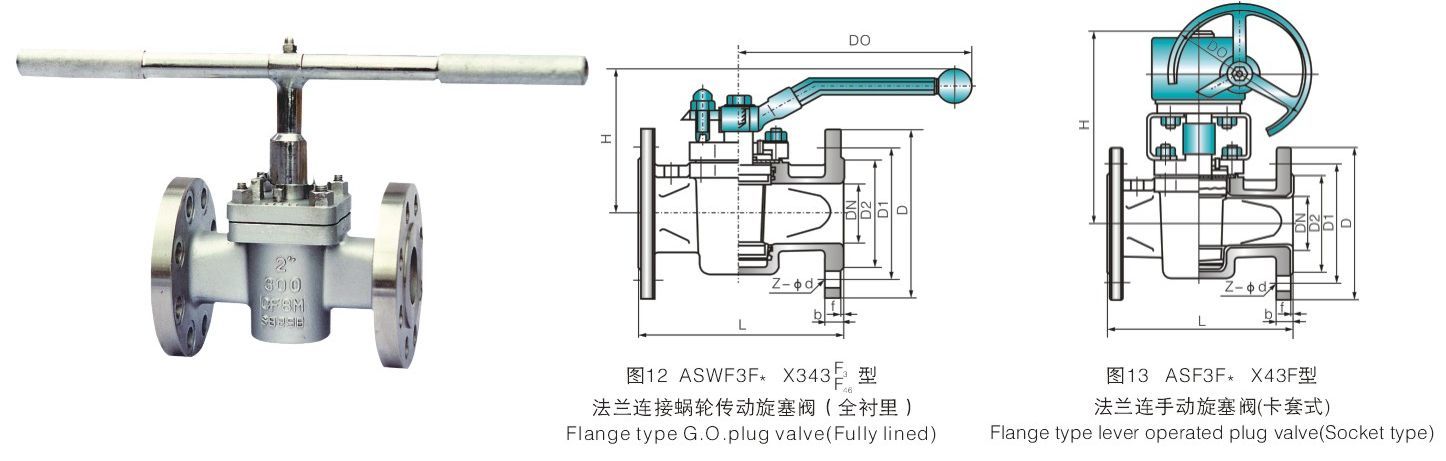

手柄旋動Lever operated ASF3F*(卡套式)
X43F(Socket type)		 氣動Pneumatic ASQF3F*(卡套式)
X643F(Socket type)
ASF3F3*(全襯里)
X43F3(Fully lined)		 ASQF3F3*(全襯里)
X643F3(Fully lined)
ASF3F46*(全襯里)
X43F46(Fully lined)		 ASQF3F46*(全襯里)
X643F46(Fully lined)
鍋輪傳動Gear operated ASWF3F*(卡套式)
X343F(Socket type)		 電動Electric ASDF3F*(卡套式)
X943F(Socket type)
ASWF3F3*(全襯里)
X343F3(Fully lined)		 ASDF3F3*(全襯里)
X943F3(Fully lined)
ASWF3F46*(全襯里)
X343F46(Fully lined)		 ASDF3F46*(全襯里)
X943F46(Fully lined)

主要零部件材料表/Main Parts Material Specifications

表(Table)A6

序號 No 零件名稱 Name 灰鑄鐵 Grey cast iron 碳鋼 Cast steel 不銹鋼 Stainless Steel 超低碳不銹鋼 low carbon stainless steel
Z C P R PL Rl
1 閥體/閥蓋Body/Cover A126Ci 35A A216 WC B A351 CF8 A351 CF8M A351 CF3 A351 CF3M
2 襯里層/閥座/卡套Lining/Seat/Sleeved PTFE(F4)PCTFE(F3) PVDF(F2) FEP(F46)PFA(可溶性F4)PPL對位聚苯
3 塞子Plug A216WCB A105 MONEL合金 A351 CF8 CF8M CF3 CF3M
4 調節墊圈 Adjusting ring A182 F6 A182F304 A182 F316 A182 F304L A182 F316L
5 調節墊片 Adjusting gasket RPTFE(增強F4)PFA(可溶性聚四氟乙烯）
6 O型圈O-ring FPM (氟橡膠 Viton) FPM (氟橡膠 Viton)
7 螺栓Bolt A193 B7 A193B8M
8 螺母Nut A194 2H A194 8
9 手柄Lever A105/EP.Cr A105/EP.Cr

主要連接尺寸及重量/Dimensions and weights

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D1 d2 f b Z-Φd DO H W(Kg)
ANSI 150Lb
15 1/2 108 89 60.5 35 2 12 4-Φ15 120 85 2
20 3/4 117 98 70 43 2 12 4-Φ15 140 95 3
25 1 127 108 79.5 51 2 12 4-Φ15 140 105 4.5
32 11/4 140 117 89 64 2 13 4-Φ15 200 115 5.2
40 11/2 165 127 98.5 73 2 15 4-Φ15 250 125 7.5
50 2 178 152 120.5 92 2 16 4-Φ19 250 140 11
65 21/2 190 178 139.5 105 2 18 4-Φ19 300 150 12.5
80 3 203 190 152.5 127 2 19 4-Φ19 300 185 18
100 4 229 229 190.5 157 2 24 8-Φ19 350 200 23
125 5 254 254 216 186 2 24 8-Φ22 350 215 32
150 6 267 279 241.5 216 2 26 8-Φ22 200* 455 52
200 8 292 343 298.5 270 2 29 8-Φ22 240* 495 115
250 10 330 406 362 324 2 31 12-Φ25 280* 555 195
300 12 356 483 432 381 2 32 12-Φ25 320* 605 305
350 14 686 533 476 413 2 35 12-Φ29 320* 680 325
400 16 726 597 540 470 2 37 16-Φ29 360* 715 340
450 18 864 635 578 533 2 40 16-Φ32 360* 750 365
500 20 914 699 635 584 2 43 20-Φ35 360* 810 395
ANSI 150Lb
15 1/2 140 95 66.5 35 2 15 4-Φ15 160 85 2.5
20 3/4 152 117 82.5 43 2 16 4-Φ19 160 95 4
25 1 165 124 89 51 2 18 4-Φ19 200 105 5
32 11/4 178 133 98.5 64 2 19 4-Φ19 250 115 6
40 11/2 190 156 114.5 73 2 21 4-Φ22 250 125 8.5
50 2 216 165 127 92 2 23 8-Φ19 300 140 13
65 21/2 241 190 149 105 2 26 8-Φ22 300 150 15
80 3 283 210 168.5 127 2 29 8-Φ22 350 185 24
100 4 305 254 200 157 2 32 8-Φ22 350 200 27
125 5 381 279 235 186 2 35 8-Φ22 400 225 40
150 6 403 318 270 216 2 37 12-Φ22 200* 460 65
200 8 419 381 330 270 2 42 12-Φ25 240* 495 145
250 10 457 445 387.5 324 2 48 16-Φ29 280* 560 255
300 12 502 521 451 381 2 51 16-Φ32 320* 610 325
350 14 762 584 514.5 413 2 54 20-Φ32 360* 685 355
400 16 838 648 571.5 470 2 58 20-Φ35 360* 715 365
ANSI 600Lb
25 1 216 124 89 51 7 18 4-Φ19 250 125 7
32 11/4 229 133 98.5 64 7 21 4-Φ19 250 135 8.2
40 11/2 241 156 114.5 73 7 23 4-Φ22 300 140 10.8
50 2 292 165 127 92 7 26 8-Φ19 350 150 12.5
65 21/2 330 190 149 100 7 29 8-Φ22 350 175 15.3
80 3 356 210 168 127 7 32 8-Φ22 400 195 25
100 4 432 273 216 157 7 38 8-Φ25 400 215 29.5
150 6 559 356 292 216 7 48 12-Φ29 280* 500 70
200 8 660 419 349 270 7 56 12-Φ32 280* 515 155
250 10 787 508 432 324 7 64 16-Φ35 320* 575 260
300 12 838 559 489 381 7 67 20-Φ35 320* 615 335
