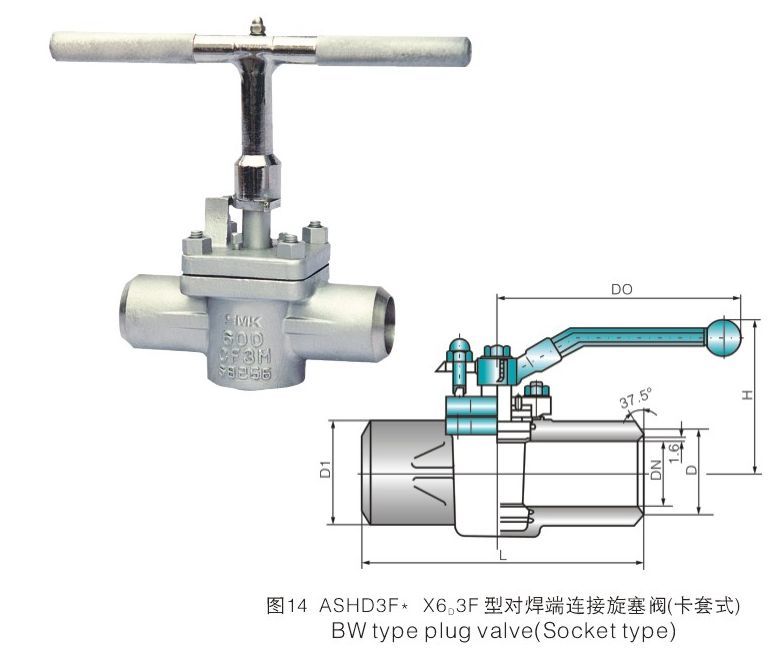

對焊端連接旋塞閥（美標/德標）Butt welding end(ANSI and DIN standard)

對焊連接旋塞閥（卡套式）



※設計與制造符合API美國石油學會和DIN德中中家標準標準
 ※公稱壓力(磅級） ANSI 150Lb~900Lb PN 1.6~16.0(MPa)
 ※公稱通徑（英寸）NPS 1/2~20 DN15~500(mm)
 手動X6D 3F 渦輪傳動X36D JF 氣動X66D 3F 電動X96D JF
 ※角標D表示焊接端連接。
 ※美標：在型號X前面加A，德標：在型號X前加D。
 ※ ANSI: adding A before model， DIN: Adding D before Model

執行標準/Standard

設計與制造 Design API 599
結構長度
Face to face		 ANSI B16.10(NPS≥2)
DIN 3202/S7 S12
焊接端尺寸
B.W Dimensions		 ANSI B16.25(NPS≥2½)
企業標準(NPS≤2)DF STD
壓力試驗Test API 598
標志 Symbol MSS SP-25
供貨 Supply API 599

基本型號/Basic type

手動Lever ASHD3F*
X6D 3F		 鍋輪傳動Gear operated ASWHD3F*
X36D 3F
氣動Pneumatic ASQHD3F*
X66D 3F		 電動Electric ASDHD3F*
X96D 3F

主要零部件材料表/Main Parts Material Specifications

表(Table)A7

序號No 零件名稱Name 灰鑄鐵Grey cast iron 碳鋼Cast steel 不銹鋼Stainless Steel 超低碳不銹鋼low carbon stainless steel
Z C P R PL RL
1 閥體/閥蓋Body/Cover A126Ci 35A A216WCB A351 CF8 A351 CF8M A351 CF3 A351 CF3M
2 卡套Socket PTFE(F4)RPTFE(增強聚四氟乙烯）PPL對位聚苯
3 塞子Plug A216WCB A105 MONEL合金 A351 CF8 CF8M CF3 CF3M
4 調節墊圈 Adjusting ring A182 F6 A182 F304 A182 F316 A182 F304L A182 F316L
5 調節墊片 Adjusting gasket RPTFE(增強F4)PFA(可溶性聚四氟乙烯）
6 O型圈O-ring FPM (氟橡膠 Viton) FPM (氟橡膠 Viton)
7 螺栓Bolt A193 B7 A193B8M A193B8M
8 螺母Nut A194 2H A194 8 A194 8
9 手柄Lever A105/EP.Cr A105/EP.Cr A105/EP.Cr

美標主要連接尺寸及重量/(API)Dimensions and weights (ANSI B16.10)

表(Table)B15

公稱通徑Size 標準值Standard 參考值Reference
DN (mm) NPS (inch) L D1 D Do H W(Kg)
ANSI 150Lb
15 1/2 165 28 25 160 85 3.4
20 3/4 190 33 30 160 85 4.2
25 1 216 38 35 190 90 5.8
32 1¼ 229 45 42 190 100 6.7
40 1½ 241 56 50 240 110 8.4
50 2 267 70 62 305 120 9.1
65 2½ 305 88 75 305 130 11.8
80 3 330 104 91 450 135 13.4
100 4 356 126 117 600 150 26.1
125 5 381 150 144 600 190 30.2
150 6 394 175 172 200* 455 48
200 8 457 226 223 240* 495 108
250 10 533 280 278 280* 555 180
300 12 610 332 329 320* 605 290
350 14 686 384 362 320* 680 311
400 16 762 435 413 360* 715 320
450 18 864 487 464 360* 735 355
500 20 914 540 516 360* 760 375
ANSI 300Lb
15 1/2 165 28 25 160 85 3.7
20 3/4 190 33 30 160 90 4.6
25 1 216 38 35 190 100 6.2
32 1¼ 229 45 42 190 110 7.2
40 1½ 241 56 50 240 120 8.9
50 2 267 70 62 305 130 9.4
65 21/2 305 88 75 305 135 12.3
80 3 330 104 91 450 150 14
100 4 356 126 117 600 160 27.2
125 5 (381) 150 144 600 210 33.5
150 6 457 185 172 200* 460 58
200 8 521 235 223 240* 500 130
250 10 559 290 278 280* 560 240
300 12 635 345 329 320* 610 315
350 14 762 395 362 320* 685 340
400 16 838 450 413 360* 720 350
450 18 914 502 464 360* 745 375
500 20 991 555 516 360* 770 388

德標主要連接尺寸及重量/(DIN)Dimensions and weights (DIN3202/S7)

表(Table)B17

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D1 D Do H W(Kgl
PN1.6~2.5
15 1/2 130 28 25 160 85 3.4
20 3/4 150 33 30 160 85 4.2
25 1 160 38 35 190 90 5.8
32 1¼ 180 45 42 190 100 6.7
40 1½ 200 56 50 240 110 8.4
50 2 230 70 62 305 120 9.1
65 2½ 290 88 75 305 130 11.8
80 3 310 104 91 450 135 13.4
100 4 350 126 117 600 150 26.1
125 5 400 150 144 600 190 30.2
150 6 480 175 172 200* 455 48
200 8 600 226 223 240* 495 108
250 10 730 280 278 280* 555 180
300 12 850 332 329 320* 605 290
350 14 980 384 362 320* 680 311
400 16 1100 435 413 360* 715 320
450 18 (1180) 487 464 360* 735 355
500 20 1250 540 516 360* 760 375
PN4.0(MPa)
15 1/2 130 28 25 160 85 3.7
20 3/4 150 33 30 160 90 4.6
25 1 160 38 35 190 100 6.2
32 1¼ 180 45 42 190 110 7.2
40 1½ 200 56 50 240 120 8.9
50 2 230 70 62 305 130 9.4
65 2½ 290 88 75 305 135 12.3
80 3 310 104 91 450 150 14
100 4 350 126 117 600 160 27.2
125 5 400 150 144 600 210 33.5
150 6 480 185 172 200* 460 58
200 8 600 235 223 240* 500 130
250 10 730 290 278 280* 560 240
300 12 850 345 329 320* 610 315
350 14 980 395 362 320* 685 340
400 16 1100 450 413 360* 720 350
450 18 (1180) 502 464 360* 745 375
500 20 1250 555 516 360* 770 388

主要連接尺寸及重量/Dimensions and weights (DIN 3202/S7)

表(Table)B21

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L I d D1 D Do H W(Kg)
PN1.56~2.5(MPa)
15 1/2 130 10 21.95 28 32 160 85 3.3
20 3/4 150 13 27.3 33 38 160 85 4.2
25 1 160 13 34.05 38 46 190 90 5.8
32 1¼ 180 13 42.8 45 55 190 100 6.8
40 1½ 200 13 48.9 56 63 240 110 8
50 2 230 16 61.35 70 76 305 120 9.1
65 2½ 290 16 76.2 88 95 305 130 11.8
80 3 310 16 90.15 104 114 450 135 13.8
100 4 350 19 115.80 126 146 600 150 26.1
125 5 400 20 142 150 172 600 190 30.2
150 6 480 22 170 175 200 200* 455 48
200 8 600 26 221 226 251 240* 495 108
250 10 730 29 275 280 305 280* 555 180
300 12 850 29 326 332 360 320* 605 290
350 14 980 32 358 384 395 320* 680 311
400 16 1100 35 408 435 450 360* 715 320
450 18 (1180) (35) 459 487 500 360* 735 355
500 20 1250 40 510 540 560 360* 760 375

主要連接尺寸及重量/Dimensions and weights (DIN 3202/S7)

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L I d D1 D Do H W(Kg)
PN4.0MPa
15 1/2 130 10 21.95 28 32 160 85 3.5
20 3/4 150 13 27.3 33 38 190 90 4
25 1 160 13 34.05 38 46 190 100 6.3
32 1¼ 180 13 42.8 45 55 240 110 7.3
40 1½ 200 13 48.9 56 63 305 120 8.5
50 2 230 16 61.35 70 76 305 130 9.7
65 2½ 290 16 76.2 88 95 450 135 12.4
80 3 310 16 90.15 104 114 500 150 14.4
100 4 350 19 115.80 126 146 600 160 27.2
125 5 400 20 142 150 172 600 210 33.5
150 6 480 22 170 185 200 200* 460 58
200 8 600 26 221 235 251 240* 500 130
250 10 730 29 275 290 305 280* 560 240
300 12 850 29 326 345 360 320* 610 315
350 14 980 32 358 395 395 320* 685 340
400 16 1100 35 408 450 450 360* 720 350
450 18 (1180) (35) 459 502 502 360* 745 375
500 20 1250 40 510 555 560 360* 770 388

主要連接尺寸及重量/Dimensions and weights (DIN 3202/S12)

表(Table)B22

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L I d D1 D Do H W(Kg)
PN10.0MPa
15 1/2 165 10 21.95 31 32 160 90 4.1
20 3/4 190 13 27.3 36 38 190 100 4.9
25 1 216 13 34.05 41 46 220 110 6.6
32 1 1/4 229 13 42.8 49 55 240 120 7.7
40 1 1/2 241 13 48.9 59 63 305 130 8.6
50 2 292 16 61.35 73 76 325 135 10.2
65 21/2 330 16 76.2 89 95 450 150 13.1
80 3 356 16 90.15 105 114 550 160 15.5
100 4 432 19 115.80 132 146 650 180 28
125 5 508 20 142 163 172 650 220 38
150 6 559 22 170 190 200 280* 500 63
200 8 660 26 221 252 252 280* 520 140
250 10 787 29 275 310 310 320* 570 245
300 12 838 29 326 365 365 320* 620 320
350 14 889 32 358 420 420 360* 695 355
400 16 991 35 408 476 480 360* 730 364

主要連接尺寸及重量/Dimensions and weights (DIN 3202/S12)

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L I d D1 D Do H W(Kg)
PN16.0MPa
15 1/2 165 10 21.95 41 41 190 95 4.4
20 3/4 190 13 27.3 46 46 220 100 5.3
25 1 216 13 34.05 51 51 240 110 7.0
32 11/4 229 13 42.8 61 61 305 120 8.1
40 11/2 241 13 48.9 70 70 325 130 9.1
50 2 292 16 61.35 88 88 450 135 10.7
65 21/2 330 16 76.2 110 110 550 150 13.7
80 3 356 16 90.15 118 118 650 165 16.2
100 4 432 19 115.80 143 143 750 185 28.7
125 5 508 20 142 177 177 750 230 42
150 6 559 22 170 202 202 320* 510 68
200 8 660 26 221 265 265 320* 530 150
250 10 787 29 275 325 325 320* 580 255
300 12 838 29 326 385 385 360* 630 333
350 14 889 32 358 442 442 360* 700 365
400 16 991 35 408 505 505 360* 740 385
