法蘭連接球閥

球閥是一種結構簡單、操作方便、性能可靠的閥門，主要由閥體、球體和傳動機構組成。球體繞閥體中心軸線旋轉，實現啟閉或調節管道中的介質流量。球閥具有體積小、重量輕、啟閉迅速、流阻小等優點，廣泛應用于石油化工、電力、冶金、水處理等各個領域。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細

法蘭連接球閥（國標/美標）
Flange type(GB and ANSI standard)

法蘭連接球閥(二片式，三片式)

※設計與制造符合中國國家標準
 ※公稱壓力 DN1.0~2.5 ( MPa )
 ※公稱通徑 DN15~400(mm)

法蘭尺寸/Flange Dimensions

設計與制造 Design GB 12237
結構長度 Face to face ANSI B 16.10(NPS≥2)
DIN 3202/S7 S12
法蘭尺寸 Flange dimension JB 1686(DN32~150)
(企業標準)Q/DFL02-99
DF STD
壓力試驗 Test JB78/JB79(或按合同標準）
標志 Symbol GB 12220
供貨 Supply GB/T 12252

Flange type ball valve(2PC,3PC)

※ Design all.to Chinese STD
 ※ Pressure:DN1.0~2.5(MPa)
 ※ Size:DN15~400(mm)

基本型號/Basic type

手動Lever OF1F3*(全襯里) Q41F3(Fully lined) 氣動Pneumatic OQF1F3*(全襯里) Q641F3 (Fully lined)
OF1F46*(全襯里) Q41F46(Fully lined) OQF1F46*(全襯里) Q641F46 (Fully lined)
渦輪傳動Gear operaed OWF1F3*(全襯里) Q341F3(Fully lined) 電動Electric ODF1F3*(全襯里) Q941F3(Fully lined)
OWF1F46(全襯里) Q341F46(Fully lined) ODF1F46*(全襯里) Q941F46 (Fully lined)

主要零部件材料表/Main Parts Material Specifications

表(Table)A9

序號No 零件名稱 Name 灰鑄鐵 Grey cast iron 碳鋼 Cast steel 不銹鋼 Stainless Steel 超低碳不銹鋼 low carbon stainless steel
Z C P R PL rl
1 閥體、閥蓋Body Cover HT250 WCB CF8 CF8M CF3 CF3M
2 球 Ball WCB WCB CF8 CF8M CF3 CF3M
3 襯里層/閥座Lining/Seat PTFE(F46) PCTFE(F3) FEP(F4) PFA(可溶性聚四氟乙烯）PO(聚烯烴）
4 填料壓蓋Packing cover HT250 WCB CF8 CF8M CF3 CF3M
5 填料 Packing PTFE(F4)聚四氟乙烯 PTFE(F4)聚四氟乙烯
6 螺栓Bolt 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
7 螺母Nut 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
8 手柄Lever WCC WCC WCC WCC WCC WCC

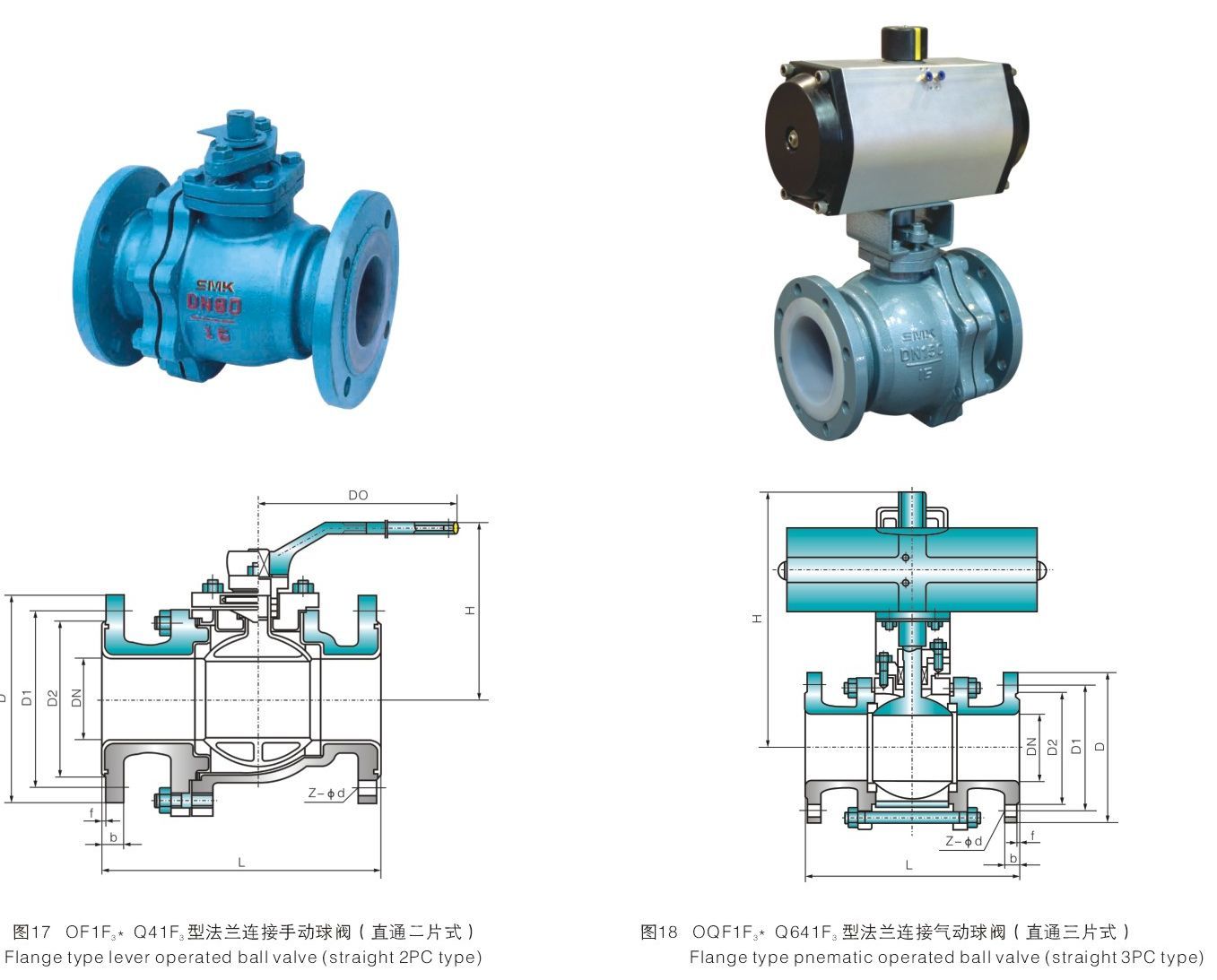

主要連接尺寸及重量/Dimensions and weights

表(Table)B23

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D1 d2 f b Z- Φd Do H W(Kg)
PN1.0MPa
15 1/2 140 95 65 45 2 14 4-Φ14 120 80 2.5
20 3/4 140 105 75 55 2 16 4-Φ14 140 90 3
25 1 150 115 85 65 2 16 4-Φ14 160 100 4.5
32 1¼ 165 135 100 78 2 18 4-Φ18 160 110 5.7
40 1½ 180 145 110 85 3 18 4-Φ18 200 120 7
50 2 200 160 125 100 3 20 4-Φ18 250 135 9.5
65 2½ 220 180 145 120 3 20 4-Φ18 300 145 15
80 3 250 195 160 135 3 22 4/8-Φ18 350 185 19
100 4 280 215 180 155 3 22 8-Φ18 240 195 33
125 5 320 245 210 185 3 24 8-Φ18 500 210 58
150 6 360 280 240 210 3 24 8-Φ23 200* 450 93
200 8 457 335 295 265 3 26 8-Φ23 240* 490 155
250 10 533 390 350 320 3 28 12-Φ23 240* 550 210
300 12 610 440 400 368 4 28 12-Φ23 320* 600 220
350 14 686 500 460 428 4 30 16-Φ23 320* 675 245
400 16 762 565 515 782 4 32 16-Φ25 360* 780 260

主要連接尺寸及重量/Dimensions and weights

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D1 d2 f b Z- Φd Do H W(Kg)
PN1.6MPa
15 1/2 140 95 65 45 2 14 4-Φ14 120 80 2.5
20 3/4 140 105 75 55 2 16 4-Φ14 140 90 3
25 1 150 115 85 65 2 16 4-Φ14 160 100 4.5
32 1¼ 165 135 100 78 2 18 4-Φ18 160 110 5.7
40 1½ 180 145 110 85 3 18 4-Φ18 200 120 7
50 2 200 160 125 100 3 20 4-Φ18 250 135 9.5
65 2½ 220 180 145 120 3 20 4-Φ18 300 145 15
80 3 250 195 160 135 3 22 8-Φ18 350 185 19
100 4 280 215 180 155 3 24 8-Φ18 240 195 33
125 5 320 245 210 185 3 26 8-Φ18 500 210 58
150 6 360 280 240 210 3 28 8-Φ23 200* 450 93
200 8 457 335 295 265 3 30 12-Φ23 240* 490 155
250 10 533 405 355 320 3 32 12-Φ25 240* 550 210
300 12 610 460 410 275 4 34 12-Φ25 320* 600 220
350 14 686 520 470 435 4 38 16-Φ25 320* 675 245
400 16 762 580 525 485 4 40 16-Φ30 360* 780 260

主要連接尺寸及重量/Dimensions and weights

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D1 d2 f b Z- Φd Do H W(Kg)
PN2.5MPa
15 1/2 140 95 65 45 2 16 4-Φ14 120 80 2.5
20 3/4 140 105 75 55 2 16 4-Φ14 140 90 3
25 1 150 115 85 65 2 16 4-Φ14 160 100 4.5
32 1¼ 165 135 100 78 2 18 4-Φ18 160 110 5.7
40 1½ 180 145 110 85 3 18 4-Φ18 200 120 7
50 2 200 160 125 100 3 20 4-Φ18 250 135 9.5
65 2½ 220 180 145 120 3 22 8-Φ18 300 145 15
80 3 250 195 160 135 3 22 8-Φ18 350 185 19
100 4 280 230 190 160 3 24 8-Φ23 240 195 33
125 5 320 270 220 188 3 28 8-Φ25 500 210 58
150 6 360 300 250 218 3 30 8-Φ25 200* 450 93
200 8 457 360 310 278 3 34 12-Φ25 240* 495 155
250 10 533 425 370 332 3 36 12-Φ30 240* 555 210
300 12 610 485 430 390 4 40 16-Φ30 320* 605 230
350 14 686 550 490 448 4 44 16-Φ34 320* 685 250

*法蘭尺寸PN1.0MPa、DN80螺栓孔數量JB78時Z=4，其它標準時Z=8。

美標球閥系列/API Ball valves

法蘭連接球閥(二片式，三片式)

※設計與制造符合API美國石油學會標準
 ※公稱壓力（磅級）ANSI 150Lb~300Lb
 ※公稱通徑（英寸）NPS 1/2~16



法蘭尺寸/Flange Dimensions

設計與制造 Design API 608/API 6D
結構長度 Face to face ANSI B 16.10
法蘭尺寸 ANSI 16.5
Flange dimension (300Lb)
壓力試驗Test API 598
標志 Symbol MSS SP-25
供貨 Supply API 6D

基本型號(全襯里）/Basic type(Fully lined)

手動Lever AOF1F3*(全襯里) Q41F3(Fully lined) 氣動Pneumatic AOQF1F3*(全襯里) Q641F3 (Fully lined)
AOF1F46*(全襯里) Q41F46(Fully lined) AOQF1F46*(全襯里) Q641F46 (Fully lined)
渦輪傳動Gear operaed AOWF1F3*(全襯里) Q341F3(Fully lined) 電動Electric AODF1F3*(全襯里) Q941F3(Fully lined)
AOWF1F46(全襯里) Q341F46(Fully lined) AODF1F46*(全襯里) Q941F46 (Fully lined)

主要零部件材料表/Main Parts Material Specifications

表(Table)A10

序號 No 零件名稱 Name 灰鑄鐵 Grey cast iron 碳鋼 Cast steel 不銹鋼 Stainless Steel 超低碳不銹鋼Low carbon stainless steel
Z C P R PL RL
1 閥體、閥蓋Body Cover A126Ci 35A A216 WC B A351 CF8 A351 CF8M A351 CF3 A351 CF3M
2 球 Ball WCB WCB CF8 CF8M CF3 CF3M
3 襯里層/閥座Lining/Seat FEP(F46) PCTFE(F3) PTFE(F4) PFA(可溶性聚四氟乙烯))PO(聚烯烴)
4 填料壓蓋Packing cover A126C I 35A A216 WCB A351 CF8 A351 CF8M A351 CF3 A351 CF3M
5 填料 Packing PTFE(F4)聚四氟乙烯 PTFE(F4)聚四氟乙烯
6 螺栓Bolt A193 B 7 A193 B7 A193B8M A193 B 7 A193 B 7 A193 B8M
7 螺母Nut A194 2H A194 2H A194 8 A194 2H A194 2H A194 8
8 手柄Lever A216 WCC A216 WCC A216 WCC A216 WCC A216 WCC A216 WCC

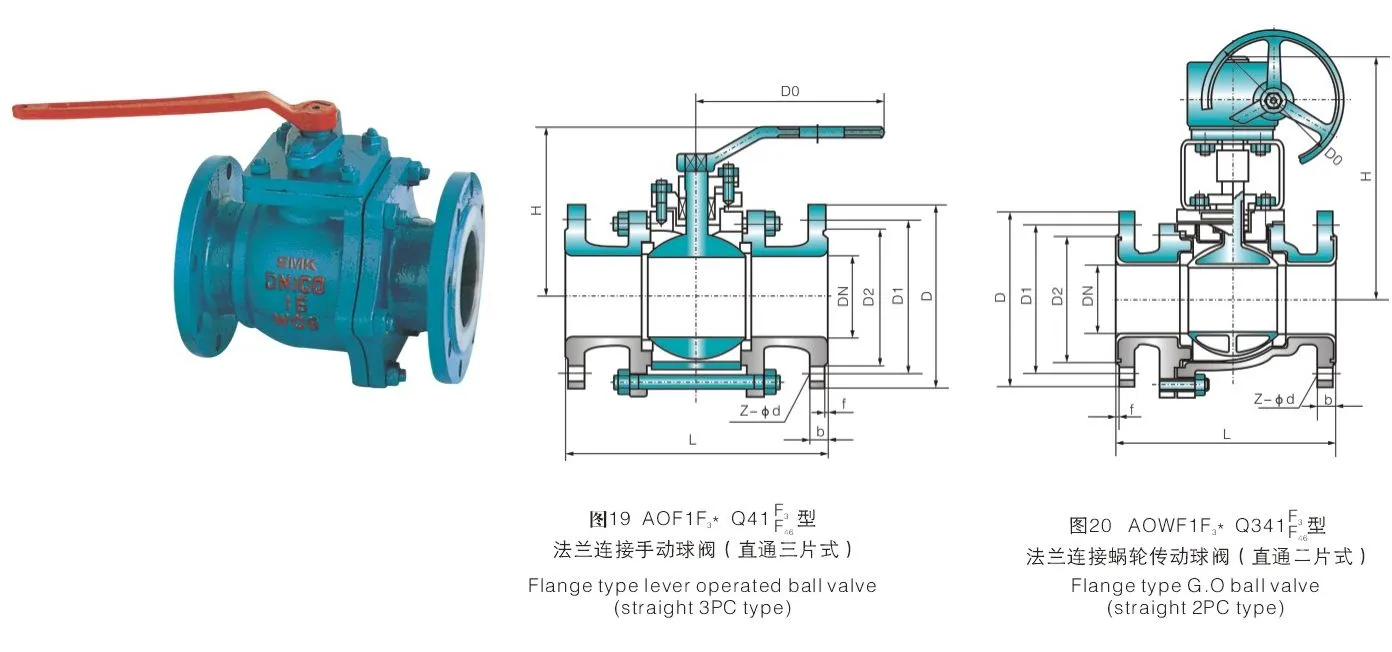

主要連接尺寸及重量/Dimensions and weights

表(Table)B24

公稱通徑Size 標準值Standard 參考值Reference
DN (mm) NPS (inch) L D D1 d2 f b Z-Φd Do H W(Kg)
ANSI 150Lb
15 1/2 108 89 60.5 35 2 12 4-Φ15 120 80 2.5
20 3/4 117 98 70 43 2 12 4-Φ15 140 90 3
25 1 127 108 79.5 51 2 12 4-Φ15 160 100 4.5
32 1¼ 140 117 89 64 2 13 4-Φ15 160 110 5.7
40 1½ 165 127 98.5 73 3 15 4-Φ15 200 120 9.5
50 2 178 152 120.5 92 2 16 4-Φ19 250 135 15
65 2½ 190 178 139.5 105 2 18 4-Φ19 300 145 19
80 3 203 190 152.5 127 2 19 4-Φ19 350 185 30
100 4 229 229 190.5 157 2 24 8-Φ19 400 195 58
125 5 (254) 254 216 186 2 24 8-Φ22 500 210 93
150 6 394 279 241.5 216 2 26 8-Φ22 200* 450 155
200 8 457 343 298.5 270 2 29 8-Φ22 240* 490 210
250 10 533 406 362 324 2 31 12-Φ25 280* 550 295
300 12 610 483 432 381 2 32 12-Φ25 320* 605 305
350 14 686 533 476 413 2 35 12-Φ29 320* 685 325
400 16 762 597 540 470 2 37 16-Φ29 360* 785 325

主要連接尺寸及重量/Dimensions and weights

表(Table)B25

公稱通徑Size 標準值Standard 參考值Reference
DN (mm) NPS (inch) L D D1 d2 f b Z-Φd Do H W(Kg)
ANSI 300Lb
15 1/2 140 95 66.5 35 2 15 4-Φ15 140 90 3
20 3/4 152 117 82.5 43 2 16 4-Φ19 140 100 4
25 1 165 124 89 51 2 18 4-Φ19 160 120 6
32 1¼ 178 133 98.5 64 2 19 4-Φ19 200 135 8
40 1½ 190 156 114.5 73 2 21 4-Φ22 250 150 11
50 2 216 165 127 92 2 23 8-Φ19 300 165 17
65 2½ 241 190 149 105 2 26 8-Φ22 350 180 23
80 3 283 210 168.5 127 2 29 8-Φ22 350 195 33
100 4 305 254 200 157 2 32 8-Φ22 400 215 63
125 5 (381) 279 235 186 2 35 8-Φ22 500 240 115
150 6 403 318 270 216 2 37 12-Φ22 200* 460 165
200 8 502 381 330 270 2 42 12-Φ25 240* 495 225
250 10 568 445 387.5 324 2 48 16-Φ29 280* 560 298
300 12 648 521 451 381 2 51 16-Φ32 320* 610 305
