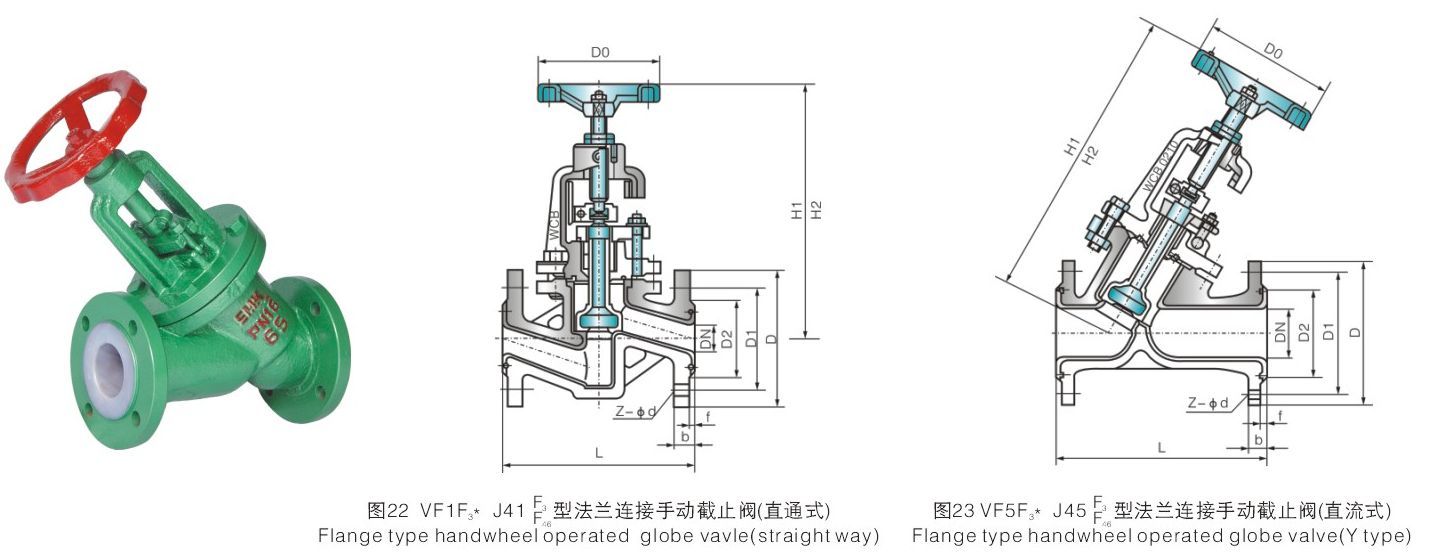

法蘭連接截止閥（國標）Flange type(GB standard)

執行標準/Stamdard

設計與制造 Design GB12233/GB12235
結構長度 Gb12221 (長一短系列）
Face to face Short-long series
法蘭尺寸 JB78/JB79(或按合同要求）
Flange dimension Or accrding to contract
壓力試驗 Test GB/T 13927
標志 Symbol GB 12220
供貨 Supply GB/T 12252

法蘭連接截止閥

※設計與制造符合中國國家標準
 ※基本結構形式：直通式、直流式
 ※公稱壓力：PN1.0~2.5(MPa)
 ※公稱通徑：DN15~300(mm)

本型號全襯里)/Basic type(Fully lined)

手動Lever VF1F3* VF1F46* J41F3 J41F46 齒輪傳動Gear operated VWF1F3* J541F3 VWF1F46* J451F46
VF5F3* VF5F46* J45F3 J45F46
氣動Pneumatic VQBF1F3* VQBF1F46* J6B 41F3 J6B 41F46 電動Electric VDF1F3* J941F3 VDF1F46 J941F46

主要零部件材料表/Main Parts Material Specifications

表(Table)A11

序號 No 零件名稱 Name 灰鑄鐵 Grey cast iron 碳鋼 Cast steel 不銹鋼 Stainless Steel 超低碳不銹鋼Low carbon stainless steel
Z C P R PL rl
1 閥體、閥蓋Body Cover HT250 WCB CF8 CF8M CF3 CF3M
2 閥辮、閥桿Wedge stem 35 1Cr13 1Cr18Ni9 1Cr18Ni12M02Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 活節螺栓Swing bolt 35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2
4 襯里層/閥座Lining/seat FEP(F46) PCTFE(F3) PFA(可溶性聚四氟乙烯） PO(聚烯烴）
5 填料 Packing PTFE(F4)PTFE(F(F4)
6 填料壓蓋Packing cover WCB WCB CF8 CF8M CF3 CF3M
7 閥桿螺母Stem unts ZCuAI10Fe3 ZCuAI10Fe3
8 螺栓Bolt 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
9 螺母Bolt 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
10 手柄 Handwheel HT200 HT200 WCC WCC WCC WCC

主要連接尺寸及重量/Dimensions and weights

表(Table)B27

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D, d2 f b Z-Φd Do H1 h2 W(Kg)
PN1.0(MPa)
15 ½ 130 95 65 45 2 14 4-Φ14 100 235 260 6.5
20 3/4 150 105 75 55 2 16 4-Φ14 100 240 265 7
25 1 160 115 85 65 2 16 4-Φ14 120 245 270 7.8
32 1 ¼ 180 135 100 78 2 18 4-Φ18 140 255 285 11
40 1 ½ 200 145 110 85 3 18 4-Φ18 140 285 315 13
50 2 230 160 125 100 3 20 4-Φ18 160 295 330 15
65 2½ 290 180 145 120 3 20 4-Φ18 180 350 395 23
80 3 310 195 160 135 3 22 4/8-Φ18 240 395 445 38
100 4 350 215 180 155 3 22 8-Φ18 240 450 490 42
125 5 400 245 210 185 3 24 8-Φ18 280 525 555 55
150 6 480 280 240 210 3 24 8-Φ23 320 605 645 77
200 8 495 335 295 265 3 26 8-Φ23 360 645 765 135
250 10 622 390 350 320 3 28 12-Φ23 400 685 805 220
300 12 698 440 400 368 4 28 12-Φ23 400 710 814 277
350 14 787 500 460 428 4 30 16-Φ23 450 750 855 320
PN1.6(MPa)
15 ½ 130 95 65 45 2 14 4-Φ14 100 240 265 7
20 3/4 150 105 75 55 2 16 4-Φ14 100 245 270 7.6
25 1 160 115 85 65 2 16 4-Φ14 120 250 275 8.2
32 1¼ 180 135 100 78 2 18 4-Φ18 140 260 290 12
40 1½ 200 145 110 85 3 18 4-Φ18 140 285 320 14
50 2 230 160 125 100 3 20 4-Φ18 160 300 335 18
65 2½ 290 180 145 120 3 20 4-Φ18 180 355 400 26
80 3 310 195 160 135 3 22 8-Φ18 240 400 450 40
100 4 350 215 180 155 3 24 8-Φ18 240 455 495 50
125 5 400 245 210 185 3 26 8-Φ18 280 530 560 65
150 6 480 280 240 210 3 28 8-Φ23 320 610 650 85
200 8 495 335 295 265 3 30 12-Φ23 360 650 770 150
250 10 622 405 355 320 3 32 12-Φ25 400 690 810 245
300 12 698 460 410 375 4 34 12-Φ25 400 730 845 295
PN2.5(MPa)
15 1/2 130 95 65 45 2 16 4-Φ14 120 240 265 7.5
20 3/4 150 105 75 55 2 16 4-Φ14 120 245 270 8
25 1 160 115 85 65 2 16 4-Φ14 140 250 275 9
32 1¼ 180 135 100 78 2 18 4-Φ18 160 260 290 13
40 1½ 200 145 110 85 3 18 4-Φ18 180 285 320 15
50 2 230 160 125 100 3 20 4-Φ18 180 300 335 20
65 2½ 290 180 145 120 3 22 8-Φ18 240 355 400 28
80 3 310 195 160 135 3 22 8-Φ18 280 400 450 42
100 4 350 230 190 160 3 24 8-Φ23 320 455 495 57
125 5 400 270 220 188 3 28 8-Φ25 320 530 560 71
150 6 480 300 250 218 3 30 8-Φ25 360 610 650 90

*法蘭尺寸PN1.0 MPa、DN80螺栓孔數置JB78時Z=4，其它標準時Z=80

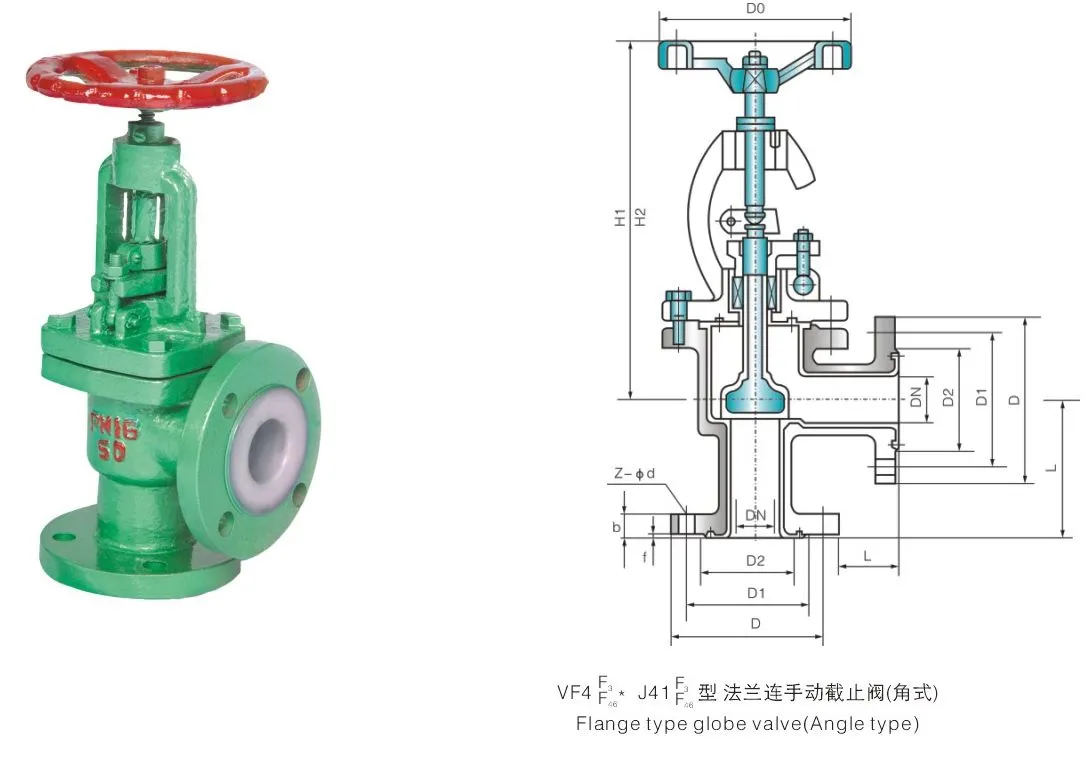

法蘭連接截止閥(角式)

※設計與制造符合中國國家標準
 ※公稱壓力 PN1.0~2.5(MPa)
 ※公稱通徑 DN15~300(mm)



執行標準Stamdard

設計與制造 Design GB12233/GB 12235
結構長度 Face to face Gb12221 (長系列） Shor series
法蘭尺寸 Flange dimension JB78/JB79(或按合同要求） Or according to contract
壓力試驗 Test GB/T 13927
標志 Symbol GB 12220
供貨 Supply GB/T 12252

※基本結構形式：角式(全襯里）

 ※基本型號： 手動 VF4F3* J44F3 VF4F46* J44F46  電動 VDF4F3* J944F3 VDF4F46* J944F46

 ※主要零件材料：見表A11。

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D1 d2 f b Z-Φd DO H W(Kgl
PN1.0(MPa)
15 1/2 90 95 65 45 2 14 4-Φ14 100 240 7
20 3/4 95 105 75 55 2 16 4-Φ14 100 245 7.5
25 1 100 115 85 65 2 16 4-Φ14 120 250 8
32 1¼ 105 135 100 78 2 18 4-Φ18 120 260 12
40 1½ 115 145 110 85 3 18 4-Φ18 140 290 14
50 2 125 160 125 100 3 20 4-Φ18 140 300 19
65 2½ 145 180 145 120 3 20 4-Φ18 160 355 27
80 3 155 195 160 135 3 22 4/8-Φ18 160 400 42
100 4 175 215 180 155 3 22 8-Φ18 180 455 50
125 5 200 245 210 185 3 24 8-Φ18 180 530 64
150 6 225 280 240 210 3 24 8-Φ23 240 605 85
200 8 275 335 295 265 3 26 8-Φ23 240 650 105
250 10 325 390 350 320 3 28 12-Φ23 280 680 135
300 12 375 440 400 368 4 28 12-Φ23 280 710 155
PN1.6(MPa)
15 1/2 90 95 65 45 2 14 4-Φ14 100 240 7
20 3/4 95 105 75 55 2 16 4-Φ14 100 245 7.5
25 1 100 115 85 65 2 16 4-Φ14 120 250 8.5
32 1¼ 105 135 100 78 2 18 4-Φ18 140 260 12
40 1½ 115 145 110 85 3 18 4-Φ18 140 290 14
50 2 125 160 125 100 3 20 4-Φ18 160 300 19
65 2½ 145 180 145 120 3 20 4-Φ18 180 355 27
80 3 155 195 160 135 3 22 8-Φ18 240 400 42
100 4 175 215 180 155 3 24 8-Φ18 240 455 50
125 5 200 245 210 185 3 26 8-Φ18 280 530 64
150 6 225 280 240 210 3 28 8-Φ23 320 605 85
200 8 275 335 295 265 3 30 12-Φ23 360 650 155
PN2.5(MPa)
15 1/2 90 95 65 45 2 14 4-Φ14 120 245 7.5
20 3/4 95 105 75 55 2 16 4-Φ14 120 250 8.8
25 1 100 115 85 65 2 16 4-Φ14 140 260 11
32 1¼ 105 135 100 78 2 18 4-Φ18 140 290 13
40 1½ 115 145 110 85 3 18 4-Φ18 160 300 18
50 2 125 160 125 100 3 20 4-Φ18 180 355 31

*法蘭尺寸PN1.0MPa、DN80螺栓孔數量JB78時Z=4,其它標準時Z=8。
