法蘭連接隔膜閥

耐腐閥門是一種專門用于耐腐蝕性介質的閥門，主要由耐腐蝕材料制成，例如不銹鋼、鈦合金、哈氏合金等。耐腐閥門具有耐腐蝕性強、使用壽命長、性能可靠等特點，廣泛應用于石油化工、電力、冶金、水處理等各個領域，尤其適用于腐蝕性介質的輸送和控制。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

關鍵詞：

產品詳細

法蘭連接隔膜閥（國標/英標）Flange type(GB and BS/Saunders standard)

法蘭連接隔膜閥

※設計與制造符合中國國家標準
 ※基本結構形式：堰式，直流式
 ※公稱壓力PN0.6~1.6(MPa)
 ※公稱通徑DN15~300(mm)

執行標準/Stamdard

設計與制造 Design GB 12239
結構長度 Face to face JB 1688
法蘭尺寸 JB78(或按合同要求）
Flange dimension Or accrding to contract
壓力試驗 Test GB/T 13927
標志 Symbol GB 12220
供貨 Supply GB/T 12252

基本型號(全襯里)/Basictype(Fully lined)

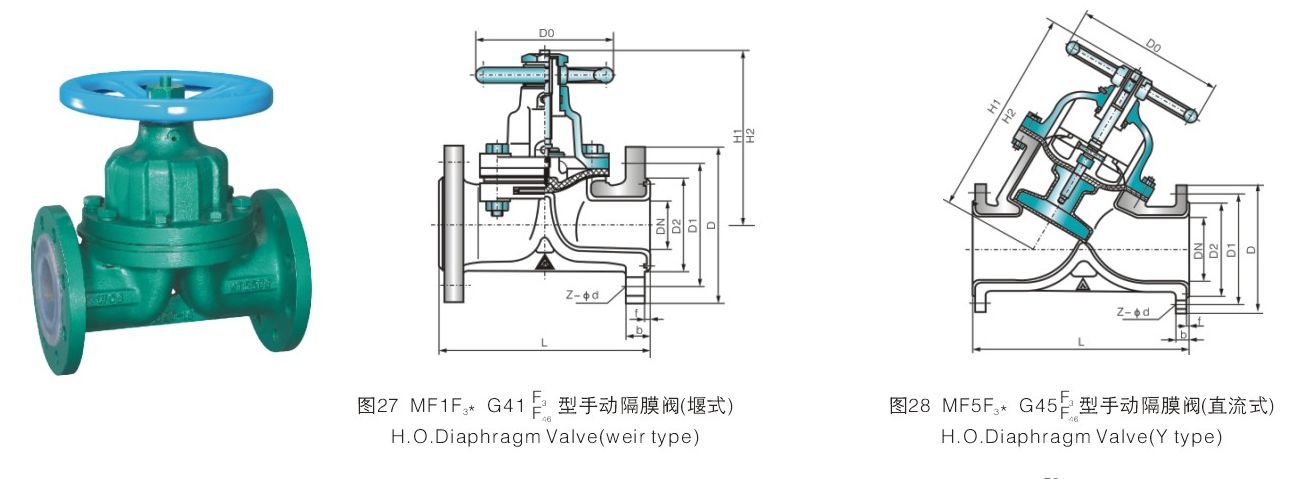

手動Lever MF1F3*(揠式) G41F3(Wrie type) 氣動Pneumatic MQF1F3*(往復式)G641F3(Reciproationg type)
MF1F46* (揠式)G41F46(Wrie type) MQF1F46*(往復式)G641F46(Reciproationg type)
MF5F3*(直流式) G45F3* (Y type) MQBF1F3*(常閉式)G6B41F3(Close type)
MF5F46* (直流式) G45F46(Y type) MQBF1F46*(常閉式)G6B41F46(Close type)
電動Electric MDF1F3* G9B41F3*(Explosion-proof type) 電動Electric MDF1F3* (普通型) G941F3(Gemal type)
MDF1F46* G9B41F46*(Explosion-proof type) MDF1F46* (普通型) G941F46(Gemal type)

主要零部件材料表/Main Parts Material Specifications

表(Table)A12

序號No 零件名稱Name 灰鑄鐵Grey cast iron 碳鋼Cast steel 不銹鋼 Stainless Steel 超低碳不銹鋼Ow carbon stainless steel
Z C P R P_ Rl
1 閥體、閥蓋、閥瓣 Body Cover Wedge HT250 WCB CF8 CF8M CF3 CF3M
2 閥桿Stem 35 1Cr13 1Cr18Ni9 1Cr18Ni12M02Ti 00Cr18Ni10 00Cr17Ni14M02
3 襯里層Lining FEP(F46) PFA(可溶性聚四氟乙烯）PCTFE(F3) PO(聚稀烴）
4 隔膜 Diaphram FEP(F46)/CR(氯丁橡膠）PFA(可溶性聚四氟乙烯)/FPDM(乙丙橡膠）
5 閥桿螺母Stem unts ZCuAI10Fe3 ZCuAI10Fe3
6 螺栓Bolt 35 35 1Cr17Ni2 1Cr17Ni2 lCr17Ni2 lCr17Ni2
7 螺母Nut 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
8 手輪 Handwheel HT200 HT200 WCC WCC WCC WCC

主要連接尺寸及重量/Dimensions and weights

表(Table)B29

公稱通徑Size 標準值Standard 參考值Reference
DN (mm) NPS (inch) L D D1 D2 f b Z-Φd DO H1 H2 W(Kg)
PN1.0(MPa)/PN0.6(MPa)
15 1/2 125 95 65 45 2 14 4-Φ14 100 105 110 3.5
20 3/4 135 105 75 55 2 16 4-Φ14 100 115 125 4
25 1 145 115 85 65 2 16 4-Φ14 120 120 135 5.5
32 1¼ (160) 135 100 78 2 18 4-Φ18 120 125 150 8
40 1½ 180 145 110 85 3 18 4-Φ8 140 135 175 11
50 2 210 160 125 100 3 20 4-Φ18 140 155 195 14
65 2½ 250 180 145 120 3 20 4-Φ18 200 170 200 23
80 3 300 195 160 135 3 22 4/8-Φ18 200 200 255 29
100 4 350 215 180 155 3 22 8-Φ18 280 270 325 46
125 5 400 245 210 185 3 24 8-Φ18 320 335 405 70
150 6 460 280 240 210 3 24 8-Φ23 320 370 450 95
200 8 570 335 295 265 3 26 8-Φ23 400 480 600 170
250 10 680 390 350 320 3 28 12-Φ23 500 545 620 270
300 12 790 440 400 368 4 28 12-Φ23 500 585 680 320

*掃酴合同另有規定，隔膜閥在PN0.6MPa時，其法蘭尺寸按PN1.0MPa制造。
 *法蘭尺寸PN1.0MPa、DN80螺栓孔數量JB78時Z=4,其它標準時Z=8

主要連接尺寸及重量/Dimensions and weights

表(Table)B30

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D1 D2 f b Z-Φd DO H1 h2 W(Kg)
PN1.6(MPa)
15 1/2 125 95 65 45 2 14 4-Φ14 120 110 115 4
20 3/4 135 105 75 55 2 16 4-Φ14 120 120 130 5
25 1 145 115 85 65 2 16 4-Φ14 140 125 140 6
32 1¼ (160) 135 100 78 2 18 4-Φ18 140 130 155 9
40 1½ 180 145 110 85 3 18 4-Φ18 160 140 180 12
50 2 210 160 125 100 3 20 4-Φ18 160 160 200 15
65 2½ 250 180 145 120 3 20 4-Φ18 200 175 205 24
80 3 300 195 160 135 3 22 4-Φ18 200 205 260 30
100 4 350 215 180 155 3 24 8-Φ18 280 275 330 48
125 5 400 245 210 185 3 26 8-Φ18 320 340 410 75
150 6 460 280 240 210 3 28 8-Φ23 320 375 460 105
200 8 570 335 295 265 3 30 8-Φ23 400 485 605 182
250 10 680 405 355 320 3 32 12-Φ25 500 550 625 295
300 12 790 460 410 375 4 34 12-Φ25 500 590 685 345

英標隔膜閥系列/BS Diaphragm valves

法蘭連接隔膜閥(英標)

※設計與制造符合BS英國國家標準
 ※基本結構形式:堰式、直流式
 ※公稱壓力PN0.6~1.6(MPa)
 ※公稱通徑DN20~200(mm)

基本型號(全襯里)/Basictype(Fully lined)

手動Lever SEG41F3(揠式)(Wrie type) 電動Electric SEG641F3(普通型)(Gemal type)
SEG41F46(揠式)(Wrie type) SEG941F46(普通型)(Gemal type)
SEG45F3(直流式) (Y type) SE9B41F3(防爆式)(Explosion-proof type)
SEG45F46(直流式)(Y type) SE9B41F46(防爆式)(Explosion-proof type)

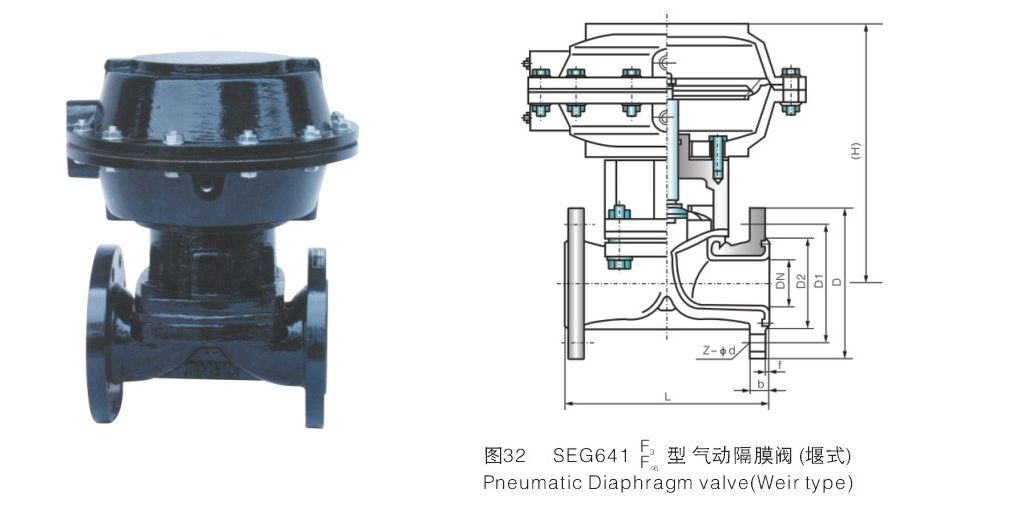

氣動Pneumatic SEG9641F3(往復式)(Reciproationg type) 氣動Pneumatic SEG641F3(常閉式) (Close type)
SEG641F46(往復式)(Reciproationg type) SEG641F46(常閉式) (Close type)
SEG6B41F46(往復式)(Reciproationg type) SEG6B41F46(常閉式) (Close type)

主要零部件材料表/Main Parts Material Specifications

表(Table)A13

序號 No 零件名稱 Name 灰鑄鐵 Grey cast iron 碳鋼 Cast steel 不銹鋼 Stainless Steel 超低碳不銹鋼 low carbon stainless steel
Z C P R PL RL
1 閥體、閥蓋、閥_ Body Cover Wedge A126C.I35A A216 WCB A315 CF8 A351 CF8M A351 CF3 A351 CF3M
2 閥桿Stem A182 F6 A182 F6 A182 F304 A182 F304 A182 F304L A182 F316F
3 襯里層Lining FEP(F46) PFA(可溶性聚四氟乙烯）PCTFE(F3) PO(聚烯烴）
4 隔膜 Diaphram FEP(F46)/CR(氯丁橡膠）PFA(可溶性聚四氟乙烯)/FPDM(乙丙橡膠）
5 閥桿螺母Stem unts ZCuAI10Fe3 ZCuAI10Fe3
6 螺栓Bolt A193 B7 A193 B7 A193 B8M A193 B8M A193 B8M A193 B8M
7 螺母Nut A194 2H A194 2H A194 8 A194 8 A194 8 A194 8
8 手輪 Handwheel A126 C.I35A A216 WCC A216 WCC A216 WCC A216 WCC A216 WCC

主要連接尺寸及重量/Dimensions and weights

表(Table)B31

公稱通徑Size 標準值Standard 參考值Reference
DN (mm) NPS (inch) L D D1 d2 f b Z-Φd DO H W(Kg)
PN1.0(MPa)/0.6(MPa)
20 3/4 121 105 75 58 2 16 4-Φ13.5 70 92 3.0
25 1 131 115 85 68 2 16 4-Φ13.5 83 96 4.0
32 1¼ 150 140 100 78 2 18 4-Φ17.5 114 131 6.5
40 1½ 163 150 110 88 3 18 4-Φ17.5 114 142 7.5
50 2 194 165 125 102 3 20 4-Φ17.5 140 167 10.5
65 2½ 220 185 145 122 3 20 4-Φ17.5 165 203 17.5
80 3 258 200 160 133 3 22 8-Φ17.5 230 216 25.0
100 4 309 220 180 158 3 24 8-Φ17.5 280 270 36.0
125 5 362 250 210 184 3 26 8-Φ17.5 280 319 47.0
150 6 412 285 240 212 3 26 8-Φ22 363 365 73.0
200 8 529 340 295 268 3 28 8-Φ22 483 462 142
PN1.6(MPa)
20 3/4 121 105 75 58 2 16 4-Φ13.5 70 92 3.2
25 1 131 115 85 68 2 16 4-Φ13.5 83 96 4.3
32 1¼ 150 140 100 78 2 18 4-Φ17.5 114 131 6.9
40 1½ 163 150 110 88 3 18 4-Φ17.5 114 142 7.9
50 2 194 165 125 102 3 20 4-Φ17.5 140 167 11

*除非合同另有規定，隔膜閥在PN0.6時，其法蘭尺寸按PN1.0MPa制造。
 *法蘭尺寸PN1.0 MPa、DN80螺栓孔數量JB78時Z=4,其它標準時Z=8。
