法蘭連接止回閥

耐腐閥門是一種專門用于耐腐蝕性介質的閥門，主要由耐腐蝕材料制成，例如不銹鋼、鈦合金、哈氏合金等。耐腐閥門具有耐腐蝕性強、使用壽命長、性能可靠等特點，廣泛應用于石油化工、電力、冶金、水處理等各個領域，尤其適用于腐蝕性介質的輸送和控制。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

關鍵詞：

產品詳細

法蘭連接止回閥（國標）
Flange type(GB standard)

主要零部件材料表 Main Parts Material Specifications

表(Table)A14

序號 No 零件名稱 Name 灰鑄鐵 Grey cast iron 碳鋼 Cast steel 不銹鋼 Stainless Steel 超低碳不銹鋼 low carbon stainless steel
Z C P R PL Rl
1 閥體、閥蓋 Body Cover HT250 WCB CF8 CF8M CF3 CF3M
2 襯里層/閥座 Lining/seat FEPF(46) PCTFE(F3) PFA(可溶性聚四氟乙烯)PO(聚烯烴)
3 軸、閥瓣(板) Shafts Wedge 1Cr13/35 WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M
4 螺栓Bolt 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
5 螺母Nut 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9

主要連接尺寸及重量Dimensions and weights表(Tabie)B32

公稱通徑Size 標準值Standard 參考值Reference
DN (mm) IMPS (inch) L D D1 D2 f b Z-Φd B H W(Kg)
PN0.6(MPa)
15 1/2 130 80 55 40 2 12 4-Φ12 105 55 4
20 3/4 150 90 65 50 2 14 4-Φ12 115 58 5
25 1 160 100 75 60 2 14 4-Φ12 128 60 6
32 1¼ 180 120 90 70 2 16 4-Φ14 145 75 7
40 1½ 200 130 100 80 3 16 4-Φ14 160 82 8
50 2 230 140 110 90 3 16 4-Φ14 178 95 10
65 2½ 290 160 130 110 3 16 4-Φ14 205 105 20
80 3 310 185 150 125 3 18 4-Φ18 230 120 25
100 4 350 205 170 145 3 18 4-Φ18 255 135 30
125 5 400 235 200 175 3 20 8-Φ18 305 158 50
150 6 480 260 225 200 3 20 8-Φ18 345 180 65
200 8 495 315 280 255 3 22 8-Φ18 415 215 137
250 10 622 370 335 310 3 24 12-Φ18 490 240 150
300 12 698 435 395 362 4 24 12-Φ23 540 265 185
350 14 787 485 445 412 4 26 12-Φ23 585 300 215
400 16 914 535 495 462 4 28 16-Φ23 635 360 244
450 18 978 590 550 518 4 28 16-Φ23 680 385 276
500 20 978 640 600 568 4 30 16-Φ23 740 415 315

執行標準Stamdard

設計與制造 Design GB 12239
結構長度 Face to face JB 1688
法蘭尺寸Flange dimension JB 78 (或按合同要求)Or accoring to contract
壓力試驗 Test GB/T 13927
標志 Symbol GB 12220
供貨 Supply GB/T 12252

法蘭連接止回閥(全襯里）

※設計與制造符合中國國家標準
 ※基本結構形式：旋啟式、直通升降式
 ※公稱壓力PN0.6~1.6 ( MPa )
 ※公稱通徑DN15~500(mm)
 ※基本型號：H41F3 H41F46 H44F3 H44F46

主要連接尺寸及重量Dimensions and weights

表(Table)B33

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D1 D2 f b Z- Φd B H W(Kg)
PN1.0(MPa)
15 1/2 130 95 65 45 2 14 4-Φ14 105 55 5
20 3/4 150 105 75 55 2 16 4-Φ14 115 58 7
25 1 160 115 85 65 2 16 4-Φ14 128 60 9
32 1¼ 180 135 100 78 2 18 4-Φ18 145 75 11
40 1½ 200 145 110 85 3 18 4-Φ18 160 82 13.5
50 2 230 160 125 100 3 20 4-Φ18 178 95 18
65 2½ 290 180 145 120 3 20 4-Φ18 205 105 22
80 3 310 195 160 135 3 22 4/8-Φ18 230 120 28
100 4 350 215 180 155 3 22 8-Φ18 255 135 34
125 5 400 245 210 185 3 24 8-Φ18 305 158 58
150 6 480 280 240 210 3 24 8-Φ23 345 180 72
200 8 495 335 295 265 3 26 8-Φ23 415 215 150
250 10 622 390 350 320 3 28 12-Φ23 490 240 165
300 12 698 440 400 368 4 28 12-Φ23 540 265 190
350 14 787 500 460 428 4 30 16-Φ23 585 300 225
400 16 914 565 515 482 4 32 16-Φ25 635 360 254
450 18 978 615 565 532 4 32 20-Φ25 680 385 285
500 20 978 670 620 585 4 34 20-Φ25 740 415 333

主要連接尺寸及重量/Dimensions and weights

表(Table)B34

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D1 D2 f b Z-Φd B H W(Kg)
PN1.6(MPa)
15 1/2 130 95 65 45 2 14 4-Φ14 110 55 6
20 3/4 150 105 75 55 2 16 4-Φ14 120 58 7.8
25 1 160 115 85 65 2 16 4-Φ14 135 60 10
32 1¼ 180 135 100 78 2 18 4-Φ18 150 75 12.5
40 1½ 200 145 110 85 3 18 4-Φ18 165 82 14.5
50 2 230 160 125 100 3 20 4-Φ18 185 95 19.5
65 2½ 290 180 145 120 3 20 4-Φ18 210 105 25.5
80 3 310 195 160 135 3 22 8-Φ18 235 120 30
100 4 350 215 180 155 3 24 8-Φ18 260 135 36
125 5 400 245 210 185 3 26 8-Φ18 310 158 62
150 6 480 280 240 210 3 28 8-Φ23 350 180 78
200 8 495 335 295 265 3 30 12-Φ23 420 215 156
250 10 622 405 355 320 3 32 12-Φ25 505 240 172
300 12 698 460 410 375 4 34 12-Φ25 560 265 240
350 14 787 520 470 435 4 38 16-Φ25 605 300 208
400 16 914 580 525 485 4 40 16-Φ30 650 350 265

*法蘭尺寸 PN1.0 MPa、DN80螺栓孔數量JB78時Z=4,其它標準時Z=8。
 *When flange to PN1.0 MPa, DN80.JB78,screw hole Z=4,to other parameter Z=8.

執行標準/Stamdard

設計與制造 Design GB 12235
結構長度 Face to face (企業標準)Q/DFL-04-99
法蘭尺寸Flange dimension JB78/JB79(或按合同要求)Or accoring to contract
壓力試驗Test GB/T 13927
標志Symbol GB 12220
供貨 Supply GB/T 12252

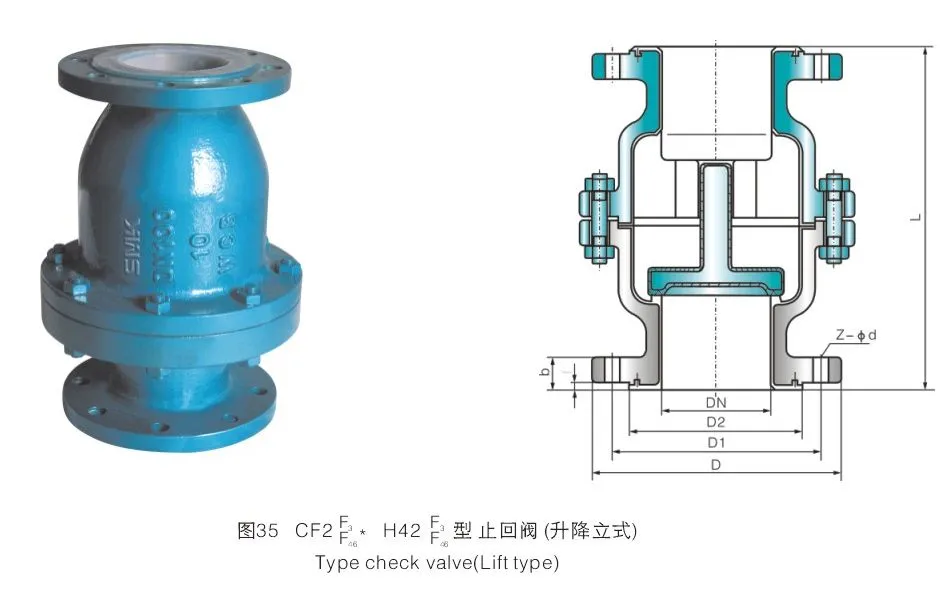

法蘭連接止回閥(全襯里） Flange type check valve(fully lined)

※設計與制造符合中國國家標準
 ※公稱壓力DN0.6~2.5(MPa)
 ※公稱通徑DN15~500(mm)
 ※基本結構形式：升降立式
 ※基本型號：H42F3 H42F46
 ※主要材料：見表A14

主要連接尺寸及重量/Dimensions and weights

表(Table)B35

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D1 D2 f b Z-Φd W(Kg)
PN0.6(MPa)
15 1/2 135 80 55 40 2 12 4-Φ12 2.5
20 3/4 145 90 65 50 2 14 4-Φ12 3.5
25 1 155 100 75 60 2 14 4-Φ12 4
32 1¼ 170 120 90 70 2 16 4-Φ14 5
40 1½ 183 130 100 80 3 16 4-Φ14 6
50 2 185 140 110 90 3 16 4-Φ14 8
65 21/2 196 160 130 110 3 16 4-Φ14 10
80 3 212 185 150 125 3 18 4-Φ18 13
100 4 275 205 170 145 3 18 4-Φ18 25
150 6 405 260 225 200 3 20 8-Φ23 46
200 8 510 315 280 255 3 22 8-Φ23 100
250 10 622 370 335 310 3 24 12-Φ23 155
300 12 698 435 395 362 4 24 12-Φ23 180
350 14 787 485 445 412 4 26 12-Φ23 220
400 16 914 535 495 462 4 28 16-Φ23 275
450 18 978 590 550 518 4 28 16-Φ23 300
500 20 978 640 600 568 4 30 16-Φ23 392

主要連接尺寸及重量/Dimensions and weights|表(Tabie)B36

公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D1 D2 f b Z-Φd W(Kg)
PN1.0(MPa)
15 1/2 135 95 65 45 2 14 4-Φ14 2.5
20 3/4 145 105 75 55 2 16 4-Φ14 3.5
25 1 155 115 85 65 2 16 4-Φ14 4
32 1¼ 170 135 100 78 2 18 4-Φ18 5
40 1½ 183 145 110 85 3 18 4-Φ18 6
50 2 185 160 125 100 3 20 4-Φ18 8
65 2½ 196 180 145 120 3 20 4-Φ18 10
80 3 212 195 160 135 3 22 4/8-Φ18 13
100 4 275 215 180 155 3 22 8-Φ18 25
150 6 405 280 240 210 3 24 8-Φ23 46
200 8 510 335 295 265 3 26 8-Φ23 100
250 10 622 390 350 320 3 28 12-Φ23 155
300 12 698 440 400 368 4 28 12-Φ23 180
350 14 787 500 460 428 4 30 16-Φ23 220
400 16 914 565 515 482 4 32 16-Φ25 275
450 18 978 615 565 532 4 32 20-Φ25 300
500 20 978 670 620 585 4 34 20-Φ25 392
公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D1 D2 f b Z-Φd W(Kg)
PN1.6(MPa)
15 1/2 135 95 65 45 2 14 4-Φ14 2.5
20 3/4 145 105 75 55 2 16 4-Φ14 3.5
25 1 155 115 85 65 2 16 4-Φ14 4
32 1¼ 170 135 100 78 2 18 4-Φ18 5
40 183 145 110 85 3 18 4-Φ18 6
50 2 185 160 125 100 3 20 4-Φ18 8
65 2½ 196 180 145 120 3 20 4-Φ18 10
80 3 212 195 160 135 3 22 4-Φ18 13.5
100 4 275 215 180 155 3 24 8-Φ18 28.5
150 6 405 280 240 210 3 28 8-Φ18 48
200 8 510 335 295 265 3 30 8-Φ23 105
250 10 622 405 355 320 3 32 12-Φ23 165
300 12 698 460 410 375 4 34 12-Φ25 195
350 14 787 520 470 435 4 38 12-Φ25 238
400 16 914 580 525 485 4 40 16-Φ30 295
公稱通徑Size 標準值Standard 參考值Reference
DN(mm) NPS(inch) L D D1 D2 f b Z-Φd W(Kg)
PN2.5(MPa)
15 1/2 135 95 65 45 2 16 4-Φ14 3
20 3/4 145 105 75 55 2 16 4-Φ14 4
25 1 155 115 85 65 2 16 4-Φ14 5
32 1¼ 170 135 100 78 2 18 4-Φ18 8.5
40 1½ 183 145 110 85 3 18 4-Φ18 9.8
50 2 185 160 125 100 3 20 4-Φ18 17

*法蘭尺寸PN1.0MPa、DN80螺栓孔數量JB78時Z=4,其它標準時Z=8。
