管路附件系列

耐腐閥門是一種專門用于耐腐蝕性介質的閥門，主要由耐腐蝕材料制成，例如不銹鋼、鈦合金、哈氏合金等。耐腐閥門具有耐腐蝕性強、使用壽命長、性能可靠等特點，廣泛應用于石油化工、電力、冶金、水處理等各個領域，尤其適用于腐蝕性介質的輸送和控制。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細

管路附件系列/Pipelin accessory Series

執行標準/Stamdard

公稱壓力PN PN≤2.5(MPa)ANSI 150Lb/JIS 10K
結構長度 Face to face (企業標準)Q/DFLO7-99
法蘭尺寸Flange dimension JB 78(或按客戶要求)ANSI B16.5 Or accoring to contract
壓力試驗 Test 參照 GB/T 13927/API598
補里層檢驗 Lining Test HG/T 21562(電火花檢驗)Spark test

材料/Material

鋼管Body 無縫碳鋼管20 # /ANSI 40 #
法蘭Flagne 碳銀IQ235A，WCB
彎頭、異徑管、三通、四通、儀表接頭 Elbows、reduced pipes, tees, crosses、connectors of meter 無縫碳鋼管20#/ANSI 40# 碳鋼WCB
襯里層材料(全襯里) Lining material (Full lined) 聚四氟乙烯PTFE、聚烯烴PO、 聚丙烯PP、聚乙烯PE

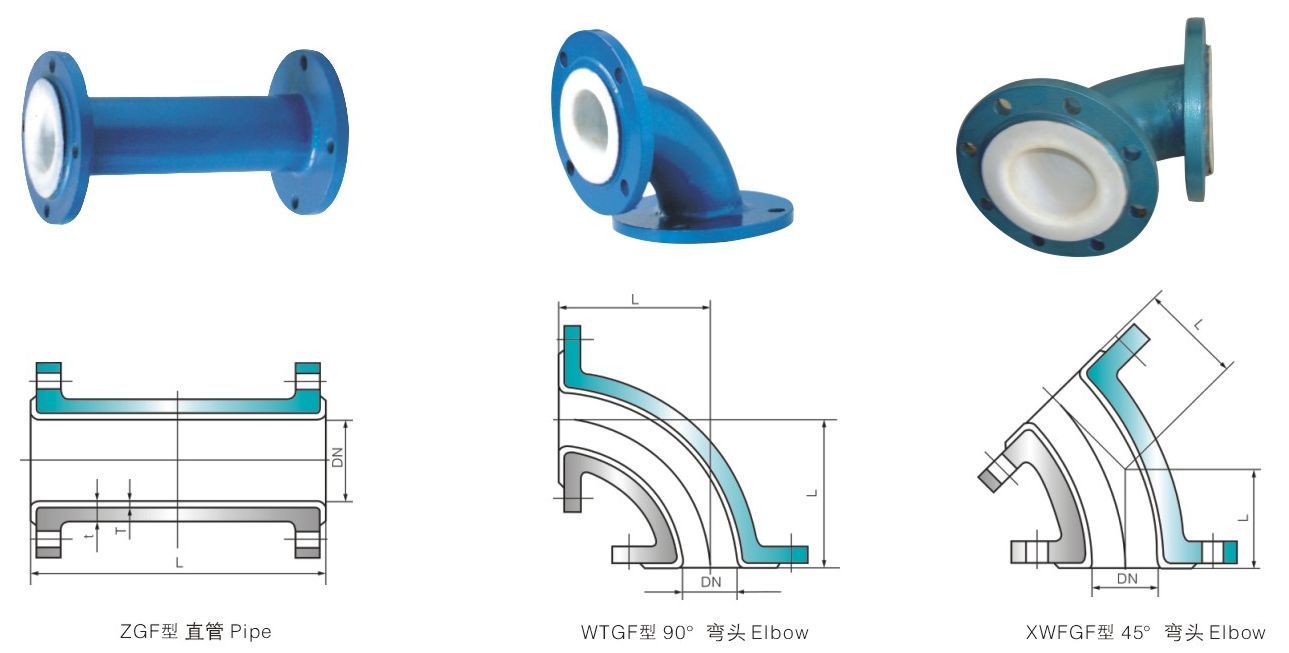

襯里直通管，45°襯里彎頭，90°襯里彎頭

Teflon lined pipe, 45° Teflon lined elbow, 90° Teflon lined elbow

  公稱直徑DN 鋼管壁后 t(mm) 襯里厚度 T(mm) 長度 L(mm) 重量Kg/m   長度 L(mm) 重量Kg/m   長度 L(mm) 重量Kg/m
DN (mm) NPS (inch)
襯里直通管
Teflon lined pipe		 25 1 3 2 100~400 4.7 90°襯里直通管
T90°Teflon lined pipe		 98 2.7 45°襯里直通管
T45°Teflon lined pipe		 62 2.5
32 1¼ 3 2 6.1 108 3.2 65 3.4
40 1½ 3.5 2 7.5 115 4.3 63 3.6
50 2 4 2 150-500 10.4 125 5.7 64 4.3
65 2½ 4 2.2 14.7 137 6.8 71 6.1
80 3 4.5 2.2 16.7 144 7.3 74 6.37
100 4 4.5 2.2 21.1 156 9.1 85 8.3
125 5 4.5 2.5 27.4 173 12.6 105 12.5
150 6 5 2.5 35.4 191 18.5 123 17.3
200 8 6 2.5 200~8000 55 220 26.4 158 25.8
250 10 7 2.5 88.2 257 36.2 195 41.7
300 12 8 2.5 104.5 285 46.6 226 49.1

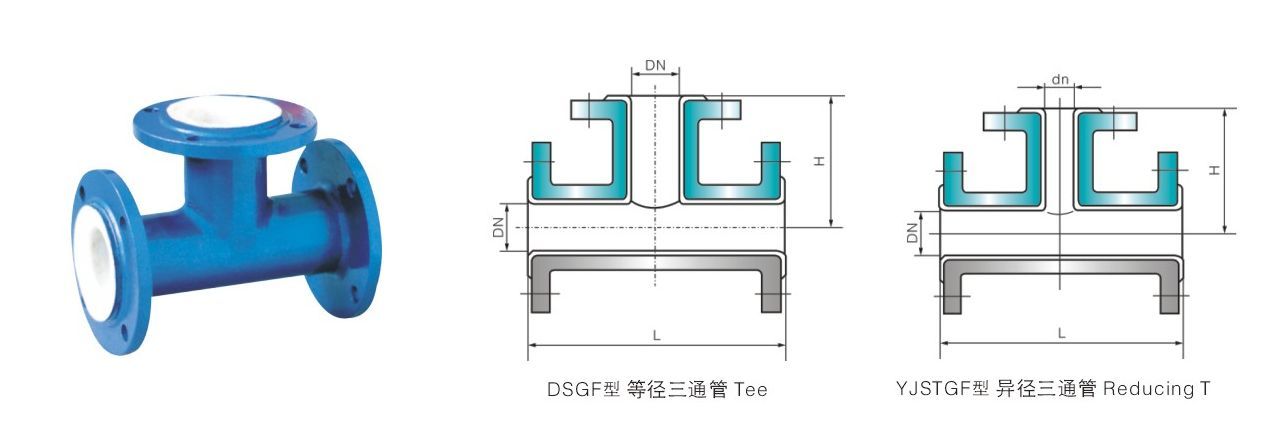

公稱通徑DN(mm) Nominal dirameter 結構長度 中心高度 參考重量
DNxDIN' NPS(inch) L(mm) H(mm) WT(Kg)
25x25 1x1 196 98 3.6
32x32 1¼X1 216 108 6.3
32x25 1¼X1¼ 216 108 5.2
40x40 1½x1½ 230 115 6.9
40x32 1½x1¼ 230 115 6.2
40x25 1½x1 230 115 5.7
50x50 2x2 250 125 8.1
50x40 2x1½ 250 125 7.3
50x32 2x1¼ 250 125 7.1
65x65 2½x2½ 274 137 11.4
65x50 2½x2 274 137 10.6
65x40 2½x1½ 274 137 10.1
80x80 3x3 288 144 12.6
80x65 3x2½ 288 144 12.1
80x65 3x2 288 144 11.3
100x100 4x4 312 156 16.2
100x80 4x3 312 156 15.1
100x65 4x2½ 312 156 14.6
100x50 4x2 312 156 14.1
125 5x5 346 173 21.4
125 5x4 346 173 18.6
125x80 5x3 346 173 17.8
150x150 6x6 382 191 28.6
150x125 6x5 382 191 26.9
150x100 6x4 382 191 25.7
200x200 8x8 440 220 40.7
200x150 8x6 440 220 38.3
200x125 8x5 440 220 36.2
200x100 8x4 440 220 34.5
250x250 10x10 514 257 66.7
250x200 10x8 514 257 61.2
250x150 10x6 514 257 59.3
300x300 12x12 570 285 76.6
300x250 12x10 570 285 74.8
300x200 12x8 570 285 7.16

等徑四通管Four-arm pipe

公稱通徑DN(mm) Nominal dirameter L H 參考重量
DN(mm) NPS(inch) mm mm WT(Kg)
25 1 196 98 5.7
32 1¼ 216 108 8.6
40 1½ 230 115 10.4
50 2 250 125 1 1.3
65 2½ 274 137 19
80 3 288 144 25
100 4 312 156 28
125 5 346 173 40
150 6 382 191 53
200 8 440 220 84.5
250 10 514 257 131
300 12 570 285 165

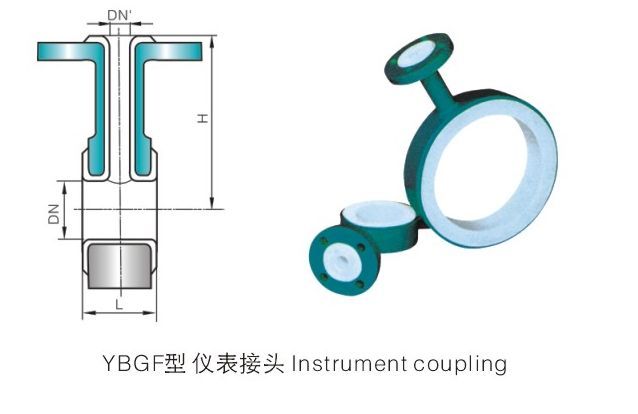

儀表接頭 Instrument coupling

公稱通徑DN(mm) Nominal dirameter 結構長度 高度 參考重量
DNxDN' NPS(inch) L(mm) H(mm) WT(Kg)
150x40 2½x1 50 150 3.1
150x25 3x1 50 160 4.2
125x25 4x1 50 180 6.4
100x25 5x1 50 190 9.6
80x25 6x1 50 205 13.2
65x25 6x4½ 80 200 16.6
200x25 8x1 60 240 21.5
200x40 8x1½ 90 240 23.7
250x25 10x1 60 265 31.9
250x40 10x1½ 90 265 36.1
300x25 12x1 60 305 42.6
300x40 12x1½ 90 305 49.8

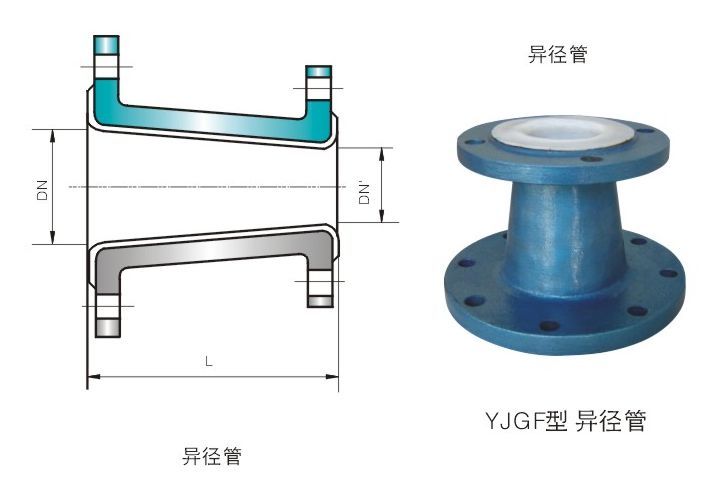

異徑管

公稱通徑DN(mm) Nominal dirameter 結構長度 參考重量
DNxDN' NPS(inch) L(mm) WT(Kg)
32x25 1¼x1 150 3.7
40x32 1½x1¼ 150 4.4
40x25 1½x1 150 3.9
50x40 2x1½ 150 5.1
50x32 2x1¼ 150 4.9
50x25 2"x1" 150 4.4
65x50 2½X2 150 6.6
65x40 2½x1¼ 15 6.1
65x25 2½x1 150 5.5
80x65 3x2½ 150 6.7
80x50 3x2 150 5.8
80x40 3x1½ 150 5.4
100x80 4x3" 150 7.7
100x65 4"x2½ 150 7.6
100x50 4x2 150 7.2
125x100 5x4 150 10.1
125x80 5x3 150 9.3
150x125 6x5 150 12.2
150x100 6x4 150 11.6
150x80 6x3 300 10.5
200x150 8x6 150 16.6
200x125 8x5 300 20.1
200x100 8x4 300 17.8
250x200 10x8 150 21.2
250x 150 10x6 300 24.8
250x125 10x5 300 21.7
300x250 12x10 150 27.9
300x200 12x8 150 33.8
300x150 12x6 300 30.4

性能規范

公稱壓力 GB、DIN/DN1.6、2.5MPa Class 150Lb/JIS 10K
連接法蘭 JB/T 78.JB/T 79;HG/T 5010 ANSI B16.5/JIS 2213-2214
壓力試驗 參照GB/T13927、API598
襯里層檢驗 電火花致密性檢驗

主要零部件材料表/Main Parts Material Specifications

序號 零件名稱 灰鑄鐵 碳鋼
1 閥體/閥蓋 HT250/A126-C WCB/A216-WCB
2 過濾網 PTEE(F4)
3 螺栓/螺母 35/45、A193-B7/A194-2H
4 襯里層 FEP(F46)、PCTFE(F3)

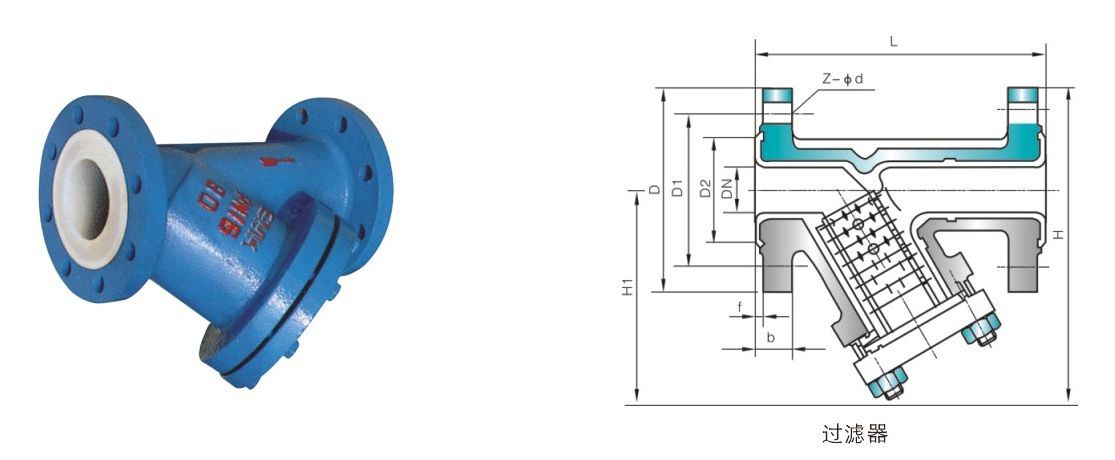

主要外形和連接尺寸

公稱通徑 SGL41F3/F46-(10/16/25)型過濾器 重量WT(Kg)
DN (mm) NPS (inch) L D D1 D2 b f Z-Φd H H1
PN 1.0~2.5MPa
20 3/4 150 105 75 55 16 2 4-Φ14 122 70 3.3
25 1 160 115 85 65 16 2 4-Φ14 135 78 4.2
32 1¼ 190 135 100 78 18 2 4-Φ18 154 86 6.6
40 1½ 200 145 110 85 18 3 4-Φ18 164 92 7.3
50 2 230 160 125 100 20 3 4-Φ18 182 102 12
65 2½ 250 180 145 120 20 3 4-Φ18 205 115 16
80 3 280 195 160 135 22 3 8-Φ18 232 135 23
100 4 320 215 180 155 24 3 8-Φ18 263 156 32
125 5 400 245 210 185 26 3 8-Φ18 370 248 39
150 6 500 280 240 210 28 3 8-Φ23 425 285 52
200 8 600 335 295 265 30 3 8-Φ23 530 362 89
