波紋管系列

波紋管閥門是一種采用波紋管作為密封元件的閥門，具有耐高溫、耐高壓、耐腐蝕等特點，廣泛應用于石油化工、電力、冶金、核能等領域，是高性能閥門的重要代表。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

關鍵詞：

產品詳細

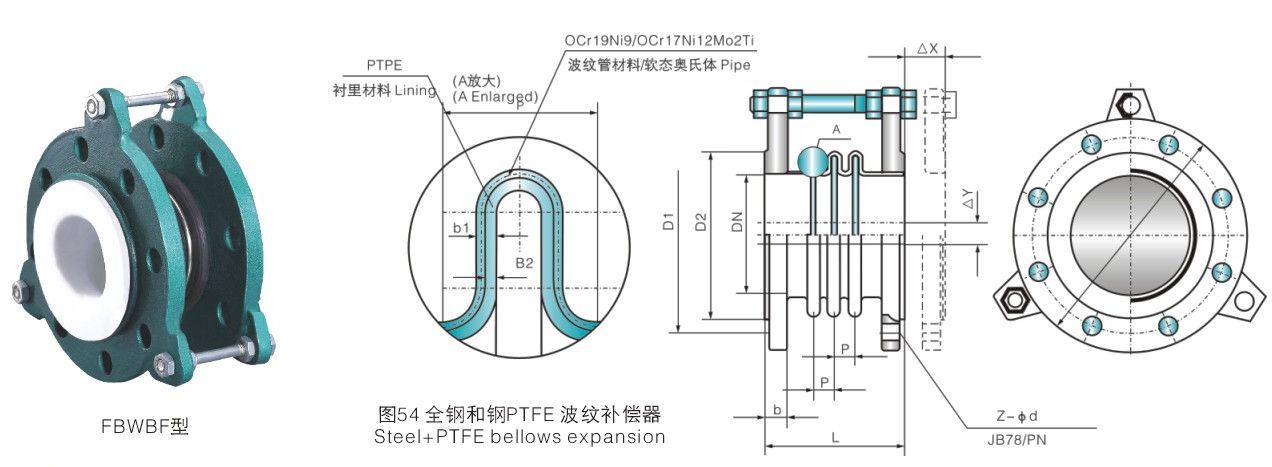

波紋管系列/Bellows series

執行標準/Stamdard

設計制造Design (企業標準)Q/DFL 08-99 Company standard
結構長度Face to face (企業標準)Q/DFL 09-99 Company standard
法蘭尺寸 Flange dimension JB78(或按合同要求) Or according to contract
壓力試驗Test GB/T13927

主要零部件材料表/Main Parts Material Specifications 表(Table)A21

波紋管材料Pipe 0Cr19Ni9/0Cr17Ni2Mo2Ti
襯里材料Lining PTFE(FΦ
電火花檢驗Spark test HG/T21562
供貨Supply GB/T12225

主要連接尺寸及重量/Dimensions and weights

表(Table)B52

公稱通徑Size 標準長度Length 波距 Wave distance 壁厚 Thickness 安全位移量Safe displacement 法蘭尺寸 Flange dimension
DN(mm) NPS(inch) 3波wave 6波wave P 鋼(Steel)b1 塑(Plastic)b2 ±△x ±△y D D1 D2 b Z-Φd
PN0.6MPa
40 1½ 84 127 10 0.5 1 40 10 130 100 80 16 4-Φ14
50 2 86 140 10 0.5 1 40 10 140 110 90 16 4-Φ14
65 2½ 114 160 12 0.7 1 40 10 160 130 110 16 4-Φ14
80 3 124 175 15 0.7 1 40 10 185 150 125 18 4-Φ18
100 4 129 193 19 0.7 1.5 40 10 205 170 145 18 4-Φ18
125 5 133 200 20 0.8 1.5 40 10 235 200 175 20 8-Φ18
150 6 155 235 23 0.8 1.5 40 10 260 225 200 20 8-Φ18
200 8 168 248 24 0.8 1.5 40 10 315 280 255 22 8-Φ18
250 10 170 264 28 1.0 1.5 40 10 370 335 310 24 12-Φ18
300 12 180 280 30 1.0 1.5 40 10 435 395 362 24 12-Φ23
350 14 186 283 32 1.0 2 40 10 485 445 412 26 12-Φ23
400 16 188 310 35 1.2 2 40 10 535 495 462 28 16-Φ23
450 18 219 349 40 1.2 2 40 10 590 550 518 28 16-Φ23
500 20 238 370 41 1.2 2 40 10 640 600 568 30 16-Φ23
600 24 272 420 45 1.2 2 40 10 755 705 670 30 20-Φ25
700 28 316 420 62 1.2 2 40 10 860 810 775 32 24-Φ25
800 32 322 420 63 1.2 2 40 10 975 920 880 34 24-Φ30
公稱通徑Size 標準長度Length 波距 Wave distance 壁厚 Thickness 安全位移量Safe displacer nent 法蘭尺寸Flange dimension
DN(mm) NPS(inch) 3波wave 6波wave p 鋼(Steel)b1 塑(Plastic)b2 ±△x ±△y D D1 D2 b Z-Φd
PN1.0MPa
40 1½ 84 127 10 0.5 1 15 5 145 110 85 18 4-Φ18
50 2 86 140 10 0.5 1 15 5 160 125 100 20 4-Φ18
65 2½ 114 160 12 0.7 1 15 5 180 145 120 20 4-Φ18
80 3 124 175 15 0.7 1 15 5 195 160 135 22 4/8-Φ18
100 4 129 193 19 0.7 1.5 15 5 215 180 155 22 8-Φ18
125 5 133 200 20 0.8 1.5 15 5 245 210 185 24 8-Φ18
150 6 155 235 23 0.8 1.5 15 5 280 240 210 24 8-Φ23
200 8 168 248 24 0.8 1.5 15 5 335 295 265 26 8-Φ23
250 10 170 264 28 1.0 1.5 15 5 390 350 320 28 12-Φ23

*法蘭尺寸PN1.0MPa、DN80螺栓孔數量JB78時Z=4,其它標準時Z=8。

主要連接尺寸及重量Dimensions and weights

表(Table)B 52

公稱通徑Size 標準長度Length 波距Wave distance 壁厚Thickness 安全位移量Safe displacement 法蘭尺寸Flange dimension
DN(min) NPS(inch) 3波wave 6波wave P 鋼(Steel)b1 塑(Plasticl)b2 ±△x ±△y D D1 D2 b Z-Φ
PN1.0MPa
300 12 180 280 30 1.0 1.5 15 5 440 400 368 28 12-Φ23
350 14 186 283 32 1.0 2 15 5 500 460 428 30 16-Φ23
400 16 188 310 35 1.2 2 15 5 565 515 482 32 16-Φ25
450 18 219 349 40 1.2 2 15 5 615 565 532 32 20-Φ25
500 20 238 370 41 1.2 2 15 5 670 620 585 34 20-Φ25
600 24 272 420 45 1.2 2 15 5 780 725 685 36 20-Φ30
700 28 316 420 62 1.2 2 15 5 895 840 800 40 24-Φ30
800 32 322 420 63 1.2 2 15 5 1010 950 905 44 24-Φ34

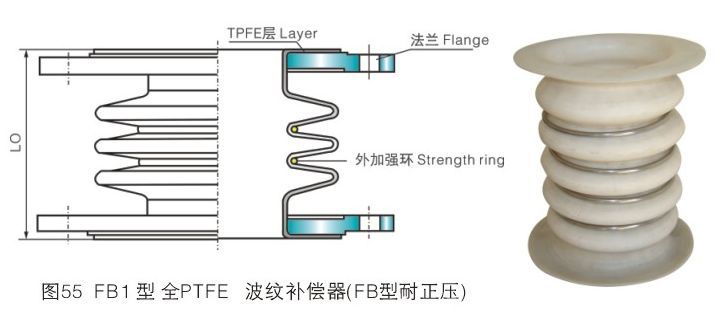

全PTFE 波紋補償器(FB型耐正壓）PTFE wave compensator(FB type,resist positive prssure only)

※公稱壓力 Pressure: PN0.01~0.25(MPa)
※公稱通徑Size: DN25~300(mm)
※波數：3波、4波；Wave:3、4waves



執行標準Stamdard

設計制造Design (企業標準)Q/DFL 10-99 Company standard
結構長度Face to face (企業標準)Q/DFL 11-99 Company standard
法蘭尺寸 Flange dimension JB78域按合同要求) Or according to contract
壓力試驗Test GB/T 13927

主要連接尺寸及重量Dimensions and weights

表(Table)B 53

公稱通徑Size DN(mm) 型號 Type 波數Wave n 設計長度Length Lo(mm) 軸向襯償量 Axial amount AX(mm) 徑向襯償量 Ridial amout AY(mm) 角向襯償量 Angle amount A 0 (° ) 公稱壓力 Pressure PN(MPa)
25 FB25x3 3 78 15 8 25 0.25
32 FB32x3 3 78 15 10 25 0.25
40 FB40x3 3 92 18 14 25 0.25
50 FB50x3 3 98 18 15 25 0.25
65 FB65x3 3 105 20 16 25 0.25
80 FB80x3 3 110 20 16 25 0.25
100 FB100x3 3 115 25 17 20 0.25
125 FB125x3 3 123 27 17 18 0.25
150 FB150x3 3 123 27 16 15 0.25
200 FB200x3 3 150 27 15 13 0.15
250 FB250x3 3 160 27 12 10 0.15
FB250x4 4 200 33 14 12 0.15
300 FB300x3 3 180 27 8 8 0.10
FB300x4 4 228 33 10 10 0.10

*償器允許的使用壓力-隨口徑增大而降低。

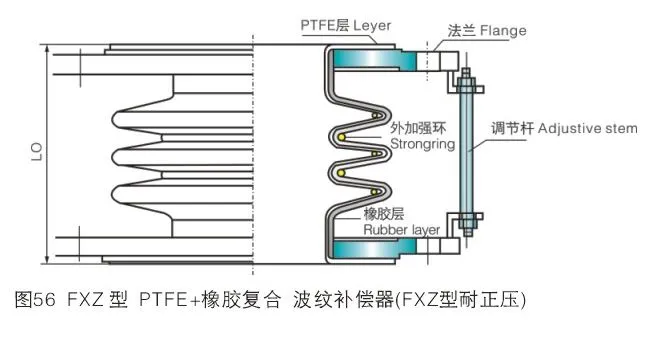

PTFE+橡膠復合/波紋補償器(FXZ型耐正壓） PTFE+Rubber bellows-type expansion(FXZ type resist positve and negative pressure)

※公稱壓力 Pressure: PN0.01~0.6(MPa)
※公稱通徑Size: DN25~6000(mm)
※波數Wave: 1 波waves、3波waves、4波waves、5波waves、6波waves

行標準/Stamdard

設計制造Design (企業標準)Q/DFL 12 - 99 Company standard
結構長度Face to face (企業標準)Q/DFL 13-99 Company standard
法蘭尺寸 Flange dimension JB78(或按合同要求) Or according to contract
壓力試驗Test GB/T 13927

主要連接尺寸及重量Dimensions and weights

表(Table)B54

公稱通徑Size DN(mm) 型號 Type 波數 Wave n 設計長度 Length L0(mm) 軸向襯償呈 Axial amunt AX(mm) 徑向襯償呈 Ridial amount AY(mm) 角向襯償呈 Angle amount A 0 (mm) 公稱壓力 Pressure PN(MPa)
25 FXZ25 x 3 3 78 ±15 8 25 0.6
FXZ25 x 4 4 96 ±20 10 28 0.6
FXZ25 x 5 5 114 ±25 12 30 0.6
FXZ25 x 6 6 132 ±30 12 32 0.6
32 FXZ32 x 3 3 78 ±15 8 25 0.6
FXZ32 x 4 4 96 ±20 10 28 0.6
FXZ32 x 5 5 114 ±25 11 30 0.6
FXZ32 x 6 6 132 ±30 12 32 0.6
40 FXZ40 x 3 3 92 ±18 8 25 0.6
FXZ40 x 4 4 113 ±25 10 28 0.6
FXZ40 x 5 5 134 ±23 11 30 0.6
FXZ40 x 6 6 155 ±40 12 32 0.6
50 FXZ50 x 3 3 98 ±18 10 25 0.6
FXZ50 x 4 4 122 ±25 14 28 0.6
FXZ50 x 5 5 145 ±33 16 30 0.6
FXZ50 x 6 6 170 ±40 18 32 0.6
65 FXZ65 x 3 3 105 ±20 16 25 0.6
FXZ65 x 4 4 131 ±27 21 28 0.6
FXZ65 x 5 5 154 ±34 23 30 0.6
FXZ65 x 6 6 183 ±41 25 32 0.6
80 FXZ80 x 3 3 110 ±20 16 25 0.6
FXZ80 x 4 4 137 ±27 21 28 0.6
FXZ80 x 5 5 164 ±34 23 30 0.6
FXZ80 x 6 6 191 ±41 25 32 0.6
100 FXZ100x3 3 115 ±25 16 22 0.6
FXZ100x4 4 143 ±32 21 28 0.6
FXZ100x5 5 171 ±39 23 30 0.6
FXZ100x6 6 199 ±46 5 32 0.6
125 FXZ125x3 3 123 ±27 15 19 0.6
FXZ125x4 4 154 ±34 21 24 0.6
FXZ125x5 5 185 ±41 24 26 0.6
FXZ125x6 6 216 ±48 28 28 0.6
150 FXZ150x3 3 123 ±27 12 16 0.4
FXZ150x4 4 155 ±34 20 20 0.4
FXZ150x5 5 187 ±41 24 24 0.4
FXZ150x6 6 219 ±48 26 26 0.4
200 FXZ200x3 3 150 ±27 12 14 0.4
FXZ200x4 4 188 ±34 20 18 0.4
FXZ200x5 5 226 ±41 24 20 0.4
FXZ200x6 6 264 ±48 26 22 0.4
250 FXZ250x3 3 160 ±27 9 11 0.25
FXZ250x4 4 200 ±34 16 14 0.25
FXZ250x5 5 240 ±41 18 15 0.25
FXZ250x6 6 280 ±48 20 18 0.25

*補償器允許的使用壓力-隨口徑增大而降低。


主要連接尺寸/Dimensions

表(Table)B 54

公稱通徑Size DN(mm) 型號Type 波數Wave n 設計長度Length L0(mm) 軸向襯償量Axial amunt △X(mm) 徑向襯償量Ridial amount △Y(mm) 角向襯償量Angle amount △θ (mm) 公稱壓力Pressure PN(MPa)
300 FXZ300x3 3 180 ±27 8 9 0.25
FXZ300x4 4 228 ±34 14 12 0.25
FXZ300x5 5 276 ±41 16 14 0.25
FXZ300x6 6 324 ±48 18 16 0.25
350 FXZ350x3 3 188 ±27 7 8 0.25
FXZ350x4 4 238 ±34 12 10 0.25
FXZ350x5 5 288 ±41 15 12 0.25
FXZ350x6 6 338 ±48 16 14 0.25
400 FXZ400x3 3 230 ±30 6 7 0.15
FXZ400x4 4 270 ±35 10 9 0.15
FXZ400x5 5 280 ±42 15 10 0.15
FXZ400x6 6 325 ±49 16 12 0.15
450 FXZ450x3 3 230 ±30 5 6 0.15
FXZ450x4 4 270 ±35 9 8 0.15
FXZ450x5 5 290 ±42 12 9 0.15
FXZ450x6 6 340 ±49 14 10 0.15
500 FXZ500x3 3 230 ±30 5 6 0.15
FXZ500x4 4 270 ±35 9 8 0.15
FXZ500x5 5 290 ±42 11 9 0.15
FXZ500x6 6 340 ±49 13 10 0.15
1000 FXZ1000 1 250 ±20 10 2.2 0.10
1200 FXZ1200 1 250 ±20 10 1.9 0.10
1400 FXZ1400 1 250 ±20 10 1.6 0.08
1500 FXZ1500 1 280 ±20 10 1.5 0.08
1600 FXZ1600 1 280 ±20 10 1.4 0.05
1800 FXZ1800 1 280 ±20 10 1.2 0.05
2000 FXZ2000 1 300 ±20 10 1.1 0.03
2200 FXZ2200 1 300 ±20 10 1.0 0.03
2400 FXZ2400 1 300 ±20 15 0.9 0.03
2600 FXZ2600 1 300 ±20 15 0.8 0.03
2800 FXZ2800 1 300 ±20 15 0.8 0.03
3000 FXZ3000 1 300 ±20 15 0.7 0.01
3200 FXZ3200 1 300 ±20 15 0.7 0.01
3400 FXZ3400 1 300 ±20 15 0.6 0.01
3600 FXZ3600 1 300 ±20 20 0.6 0.01
3800 FXZ3800 1 300 ±20 20 0.6 0.01
4000 FXZ4000 1 300 ±20 20 0.5 0.01
4200 FXZ4200 1 300 ±20 20 0.5 0.01
4400 FXZ4400 1 300 ±20 20 0.5 0.01
4600 FXZ4600 1 300 ±20 20 0.4 0.01
4800 FXZ4800 1 300 ±20 20 0.4 0.01
5000 FXZ5000 1 300 ±20 20 0.4 0.01
5400 FXZ5400 1 300 ±20 20 0.4 0.01
5800 FXZ5800 1 300 ±20 20 0.3 0.01
6000 FXZ6000 1 300 ±20 20 0.3 0.01

*補償器允許的使用壓力-隨口 徑增大而降低。

主要連接尺寸/Dimensions

表(Table)B56

公稱通徑 Size(DN) 長度 Length(L) 軸向壓縮 Axial compressing 軸向拉伸 Axial extending 橫向位移 Hoizontal movment 偏轉角度 Deflection angle
32 95 8 4 8 15°
40 95 8 5 8 15°
50 105 8 5 8 15°
65 115 12 6 10 15°
80 135 12 6 10 15°
100 150 18 10 12 15°
125 165 18 10 12 15°
150 180 18 10 12 15°
200 190 25 14 15 15°
250 230 25 14 15 15°
300 245 25 14 15 15°
350 255 25 15 15 15°
400 255 25 15 15 12°
450 255 25 15 22 12°
500 255 25 16 22 12°
600 260 25 16 22 12°
700 320 25 16 22 12°
800 340 25 16 22 12°
900 370 25 16 22 10°
1000 400 25 16 22 10°
1200 420 26 18 24 10°
1400 450 28 20 26 10°
1600 500 35 25 30 10°
1800 500 35 25 30 10°
2000 550 35 25 30 10°

*補償器允許的使用壓力-隨口徑增大而降低。

基本參數/Basic Parameter

※公稱壓力 Pressure: PN0.6~1.6(MPa)
 ※公稱通徑Size: DN32~2000(mm)
 ※波數Wave: 1波Wave

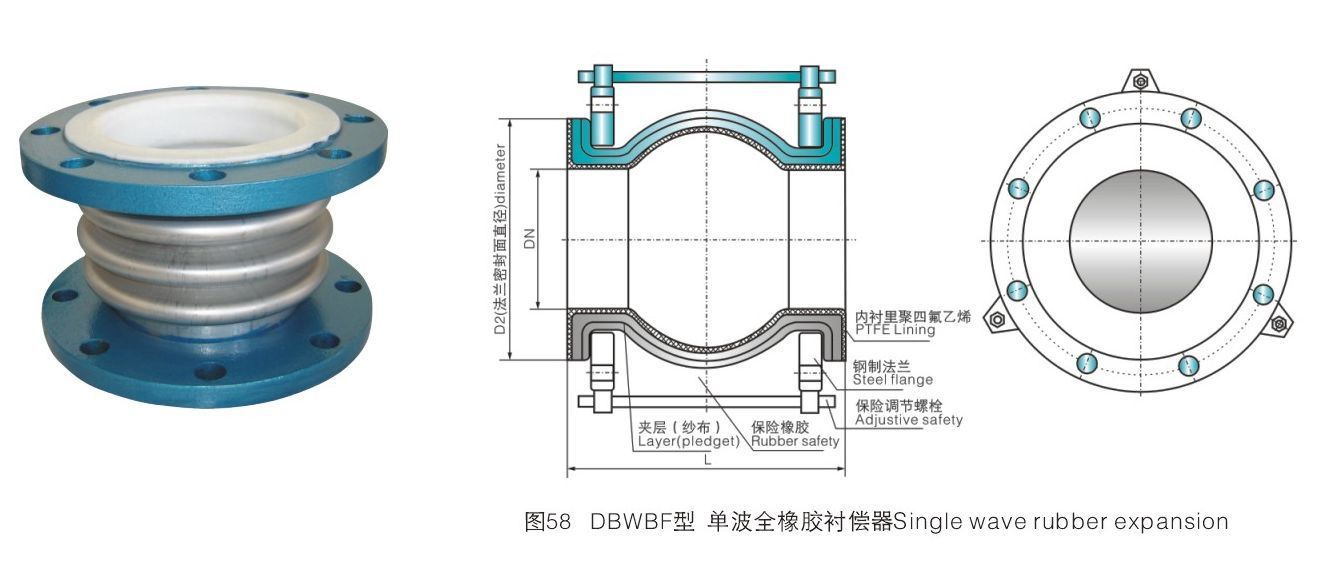

 全橡膠單波補償器
 1、 該件可大大降低管道系統的震動和噪聲，可根本上解決備類管路的接口位 移，燦向伸縮及不同心度等問題。
 2、 根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各個品種，適應 多種介質和環境。
 3、 材料屬極性橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避 免與鋒利金屬器械接觸，以免刺破球體。
 4、 如架空使用可配彈性支架，安裝時螺栓要對角法上緊。
 5、 如管路壓力過高時，應用極限螺栓將兩端法蘭連在一起。
 6、 法蘭連接標準采用GB4216.3~4216.5標準也可按客 戶要求選擇HG、JB、ANSI或DIN標準。
