全塑料閥門

耐腐閥門是一種專門用于耐腐蝕性介質的閥門，主要由耐腐蝕材料制成，例如不銹鋼、鈦合金、哈氏合金等。耐腐閥門具有耐腐蝕性強、使用壽命長、性能可靠等特點，廣泛應用于石油化工、電力、冶金、水處理等各個領域，尤其適用于腐蝕性介質的輸送和控制。

郵箱

smkvalve@126.com

聯系方式

產品詢價

PDF文件下載

如果您對我們的產品感興趣的話, 請聯系我們

產品分類

耐腐閥門系列

全塑料閥門系列

關鍵詞：

西瑪克閥門

產品詳細

全塑料閥門/Full Plastic Valve Series

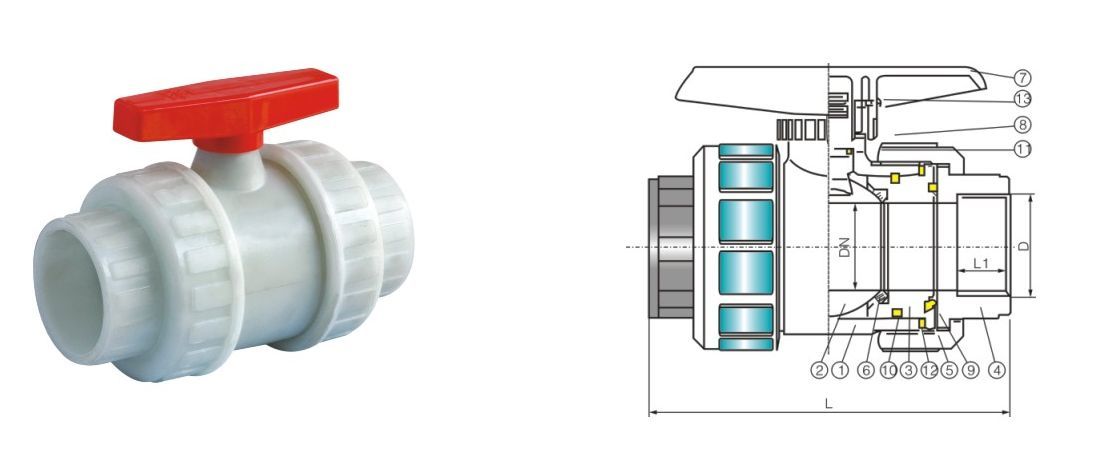

RPP、PVDF、CPVC、UPVC、OMAO(1/6)F-10(S/F)三螺口、承插球閥Screw port,socket ball valves

零件材質表Part material list

件號NO.	名稱Name	材質 Material	件號NO.	名稱Name	材質 Material
1	閥體Body	RPP.PVDF.UPVC.CPVC	8	閥桿Stem	RPP.PVDF.UPVC.CPVC
2	球 Ball	RPP.PVDF.UPVC.CPVC	9	O型密封圈Sealing ring	EPDM.FPM
3	壓緊 Retaining	RPP.PVDF.UPVC.CPVC	10	O型密封圈Sealing ring	EPDM.FPM
4	螺紋接頭Screw join	RPP.PVDF.UPVC.CPVC	11	O型密封圈Sealing ring	EPDM.FPM
5	拼緊羅帽Compression nut	RPP.PVDF.UPVC.CPVC	12	密封圈Seal ring	PTFE
6	密封圈Seal ring	PTFE	13		金屬M(fèi)etal
7	手柄Hand wheel	ABS.		螺絲screw

承插式球閥規格尺寸表Socket ball valve specs dimension list

公稱直徑 DN(mm) NominalDiameter	D	L	L1	工作壓力Mpa Operating Pressure	重量≈kg/臺 Weight
公稱直徑 DN(mm) NominalDiameter	D	L	L1	工作壓力Mpa Operating Pressure	RPP	PVDF
15(½")	20	100	15	0.6	0.15	0.25
20(3/4")	25	120	17	0.6	0.2	0.35
25(1")	32	135	20	0.6	0.3	0.5
32(1¼")	40	150	23	0.6	0.5	0.8
40(1½")	50	170	25	0.6	0.6	1
50(2")	63	200	28	0.6	1.0	1.7
65(2½")	75	215	32	0.5	1.5	2.5
80(3")	90	265	35	0.4	2.2	3.8
100(4")	110	360	45	0.4	3	5

RPP、PVDF、CPVC、UPVC、SMKO1F-10(S/F)f 螺口、承插球閥 Screw port,socket ball valves

球閥材質應用溫度范圍/Ball valve material app temperature bound

材料 Material	介質溫度℃ Medium temperature	材料Material	介質溫度℃ Medium temperature
增強聚丙烯(RPP)	-14℃~+100℃	聚偏二氟乙烯(PVDF)	-40℃~+140℃
UPVC	-10℃+70℃	氯化聚氯乙烯(CPVC)	-40℃~+95℃

球閥零件材質表/Ball valve part material list

件號NO.	名稱Name	材質 Material	件號NO.	名稱Name	材質 Material
1	閥體Body	RPP.PVDF.UPVC.CPVC	5	手輪Hand wheel	ABS
2	球 Ball	RPP.PVDF.UPVC.CPVC	6	壓緊螺母Retaining Nut	RPP.PVDF.UPVC.CPVC
3	密封圈Seal ring	PTFE.F4	7	密封Seal	PTFE.F4
4	內塞Inner Plug	RPP.PVDF.UPVC.CPVC	8	閥桿Stem	RPP.PVDF.UPVC.CPVC

SMKO1F-10S、SMKO1F-10F球閥規格尺寸表/Ball valve specs dimension list

公稱直徑DN(mm)Nominal Diameter	尺寸 Dimension															工作壓力Mpa Operating Pressure		重量≈kg/臺 Weight
	D1	D				L	b	n				Φ
	D1	D	JIS	DIN	ANSI	L	b	n	JIS	DIN	ANSI	Φ	JIS	DIN	ANSI	PVDF	RPP	PVDF	RPP	CPVC
15(1/2")	95	65	70	65	2.38	120	14	4	4	4	4	14	15	14	0.63	1.2	1	0.6	0.4	0.6
20(3/4")	105	75	75	75	2.76	120	16	4	4	4	4	14	15	14	0.63	1.2	1	0.7	0.5	0.65
25(1")	115	85	90	85	3.13	130	16	4	4	4	4	14	19	14	0.63	1.2	1	1	0.6	0.84
32(1¼")	135	100				140	16	4				18				1.2	1	1.3	0.8	1.3
40(1½")	145	110	105	110	3.88	160	16	4	4	4	4	18	19	18	0.63	1.2	1	1.8	1	1.57
50(2")	160	125	120	125	4.74	180	18	4	4	4	4	18	19	18	0.75	1.2	1	2.3	1.3	2
65(2½)	180	145	140	145	5.49	220	22	4	4	4	4	18	19	18	0.75	1.2	1	3.5	2	2.9
80(3")	195	160	150	160	6.00	250	25	4	8	8	4	18	19	18	0.75	1.2	1	4.1	2.4	3.7
100(4")	215	180	175	180	7.50	280	25	8	8	8	8	18	19	18	0.75	1.2	1	5.9	3.4	5.5
125(5")	245	210	210	210	8.50	350	30	8	8	8	8	18	23	18	0.87	1	0.8	9.2	5.3	9
150(6")	280	240	240	240	9.51	400	30	8	8	8	8	23	23	23	0.87	1	0.8	11.7	6.7	11.2
200(8")	335	295	290	295	11.75	400	35	8	12	8	8	23	23	23	0.87	0.8	0.8	17	9.5	18

注：DN200口徑為渦輪式。

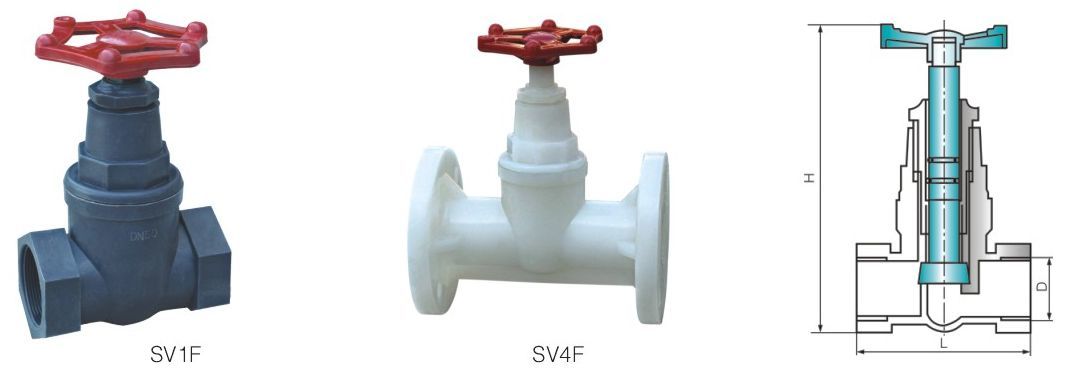

CPVC、UPVC、RPP、PVDF、SV1F/SV4F-10(S/F)截止閥 Glob valve

SV1F-10(S/F) 螺口式截止閥規格尺寸表/Screwtop type cut-off valve specification size table

公稱通徑DN(mm) Nominal diameter	外形尺寸 Dimensions			工作壓力 Operating PressurefMpa)
公稱通徑DN(mm) Nominal diameter	L	H	D	RPP	PVDF	CPVC	UPVC
15(1/2")	80	135	50	0.6	0.8	0.8	0.6
20(3/4")	95	145	50	0.6	0.8	0.8	0.6
25(1")	110	175	75	0.6	0.8	0.8	0.6
32(1¼")	115	190	75	0.6	0.8	0.8	0.6
40(1½")	125	200	75	0.6	0.8	0.8	0.6
50(2")	140	230	90	0.6	0.8	0.8	0.6

SV4F-10(S/F)法蘭式截止閥規格尺寸表/Flange type cut-off valve specification size table

公稱通徑 DN(mm)	外形尺寸 Dimensions							工作溫度弋 Operating temperature℃	工作壓力 Mpa working pressure	重量≈kg/臺 Weight
Nominal diameter	D1	D2	L	H	b	n	Φ	工作溫度弋 Operating temperature℃	工作壓力 Mpa working pressure	RPP	PVDF	CPVC	UPVC
25(1")	85	115	160	200	16	4	14	RPP -14℃~100℃ PVDF -40℃~135℃ CPVC -40℃~95℃ UPVC -10℃~70℃	0.6	0.97	1.6	1.4	1.3
32(1¼")	100	140	180	220	16	4	18		0.6	1.25	2.1	1.9	1.7
40(1½")	110	150	200	250	18	4	18		0.6	1.60	2.7	2.4	2.2
50(2")	125	165	230	275	18	4	18		0.6	2.4	4.1	3.7	3.3
65(2½")	145	185	290	350	22	4	18		0.6	4.5	7.6	6.8	6.1
80(3")	160	200	310	390	25	8	18		0.6	5.6	9.5	8.5	7.6
100(4")	180	220	350	400	25	8	18		0.5	8.8	15	13.5	12
125(5")	210	250	400	410	30	8	18		0.5	12.5	20	18	16
150(6")	240	285	480	430	30	8	23		0.4	16	25	22.5	20
200(8")	295	340	600	480	35	12	23		0.4	18	30	27	24

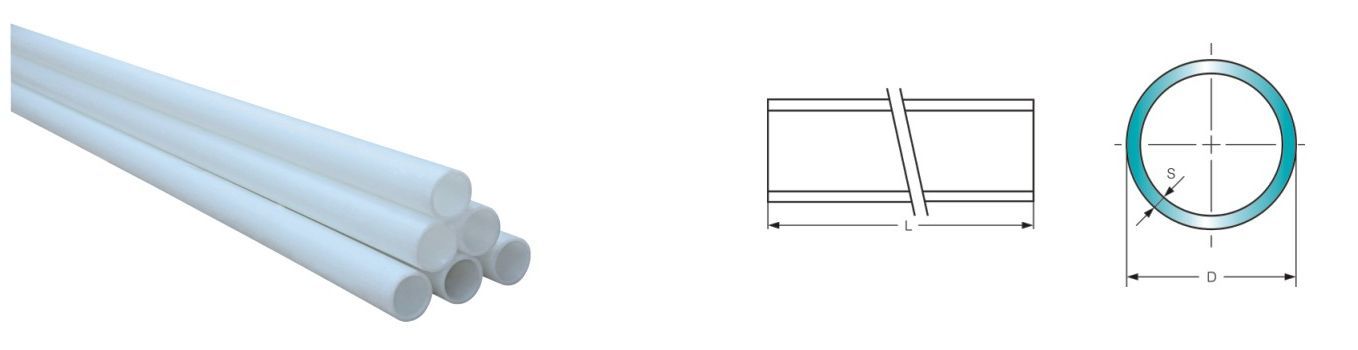

管材 /Pipes

PPH、RPP、PVDF管材/Pipes

公稱外徑D(mm) Nominal outer diameter	外徑偏差 Outer diameter deviation	長度 L (mm) Length	壁厚s及偏差 Wall thickness sand deviation	壁厚s及偏差 Wall thickness sand deviation	壁厚s及偏差 Wall thickness sand deviation	壁厚s及偏差 Wall thickness sand deviation
公稱外徑D(mm) Nominal outer diameter	外徑偏差 Outer diameter deviation	長度 L (mm) Length	PN0.4MPa	PN0.6MPa	PN0.8MPa	PN1.0MPa
20	±0.2	4000	─	─	─	2.1 ±0.3
25	±0.3	4000	─	─	─	2.5±0.4
32	±0.3	4000	─	─	─	3.0±0.5
40	±0.4	4000	─	─	2.8±0.4	3.2±0.5
50	±0.5	4000	─	3.0±0.5	3.0±0.5	4.2±0.6
63	±0.5	4000	2.810.5	3.3±0.6	3.4±0.6	5.2±0.7
75	±0.7	4000	3.0±0.5	3.9±0.6	4.310.7	6.2±0.9
90	±0.9	4000	3.2±0.6	4.710.7	5.1 ±0.8	7.5± 1.0
110	±1.0	4000	3.9±0.6	5.7±0.8	6.1 ±0.9	9.1 ± 1.2
125	±1.2	4000	4.410.7	6.5±0.9	7.5±1.0	10.4±1.3
140	±1.3	4000	5.0±0.7	7.2±1.0	8.5±1.1	11.6±1.4
160	±1.5	4000	5.7±0.8	8.3±1.1	9.5±1.2	13.3±1.6
180	±1.7	4000	6.4±0.9	9.3±1.2	10.8±1.3	14.9±1.7
200	±1.8	4000	7.1 ±1.0	10.3±1.3	12.2±1.4	16.6±1.9
225	±2.1	4000	7.9±1.0	11.6±1.4	13.6±1.6	18.7±2.1
250	±2.3	4000	8.8±1.1	12.9±1.5	15.2±1.7	20.7±2.1
280	±2.6	4000	9.9±1.2	14.4±1.7	17.0±1.9	23.2±2.6
315	±2.9	4000	11.1 ±1.3	16.2±1.9	18.9±2.1	26.1 ±3.6
355	±3.2	4000	12.5±1.5	18.3±2.1	21.2±2.4	29.4±4.6
400	±3.6	4000	14.4±1.7	20.6±2.3	23.9±3.7	33.2±5.2
450	±4.1	4000	15.8±2.6	23.3±3.7	26.9±4.2	─
500	±4.4	4000	17.6±2.9	25.7±4.1	30.5±4.8	─
560	±5.1	4000	19.7±3.2	─	─	─
630	±5.5	4000	21.4±3.4	─	─	─
720	±6	4000	23.2±4	─	─	─

注：若需非標準管材、管件按圖樣制作。
If needs the non-standard tubing, the fitting according to the pattern manufacture.

RPP、PVDF、CPVC、UPVC、CF4F-10 (S/F) CPVC、UPVC、RPP、PVDF、H(S/F)F-10 止回閥系列/Check valves series

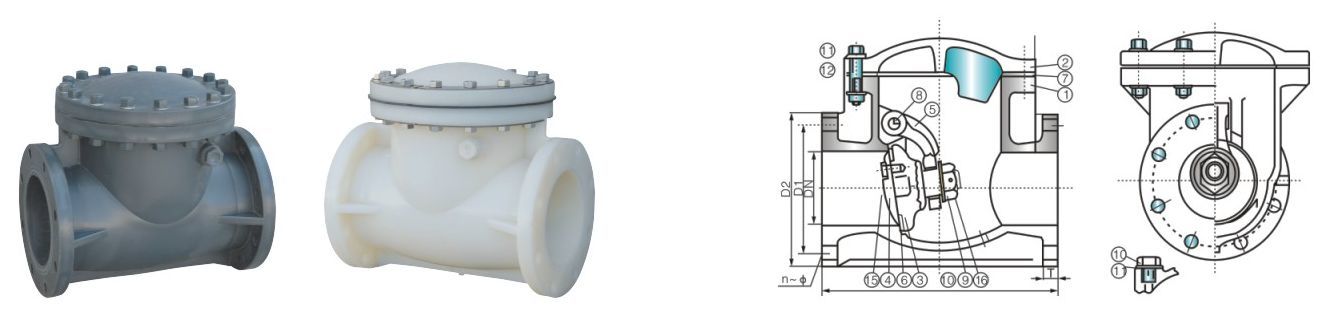

旋啟式止回閥規格尺寸表/Swing type check valves specs dimension list

公稱直徑 Dn ( mm ) Nominal Diameter	D1			D2			n-Φ				L		T		t		工作壓力Mpa Working Pressure
公稱直徑 Dn ( mm ) Nominal Diameter	JIS	DIN	ANSI	JIS	DIN	ANSI	JIS	DIN	mm ANSI		JIS DIN	ANSI	JIS DIN	ANSI	JIS DIN	ANSI	PVDF	RPP
20(3/4)	75	75	2.76	100	105	3.86	4-15	4-14	4	0.63	140	5.51	15	0.59	5	0.20	0.7	0.6
25(1)	90	85	3.13	125	115	4.25	4-19	4-14	4	0.63	160	6.30	16	0.63	6	0.24	0.7	0.6
32(1¼")	100			140				4-18
40(1½)	105	110	3.88	140	150	5.00	4-19	4-18	4	0.63	180	7.09	18	0.71	8	0.31	0.7	0.6
50(2)	120	125	4.74	155	165	5.98	4-19	4-18	4	0.75	200	7.87	21	0.82	8	0.31	0.7	0.6
65(2½)	140	145	5.49	175	185	7.01	4-19	4-18	4	0.75	240	9.45	23	0.90	9	0.35	0.7	0.6
80(3)	150	160	6.00	185	200	7.52	8-19	8-18	4	0.75	260	10.24	25	0.98	9	0.35	0.7	0.6
100(4)	175	180	7.50	210	220	9.02	8-19	8-18	8	0.75	300	11.81	26	1.02	10	0.39	0.5	0.5
125(5)	210	210	8.50	250	250	10.00	8-23	8-18	8	0.87	350	13.78	27	1.06	14	0.55	0.5	0.5
150(6)	240	240	9.51	280	280	10.98	8-23	8-23	8	0.87	400	15.75	27	1.06	16	0.63	0.5	0.4
200(8)	290	295	11.75	330	340	13.50	12-23	8-23	8	0.87	500	19.69	34	1.34	18	0.71	0.5	0.4

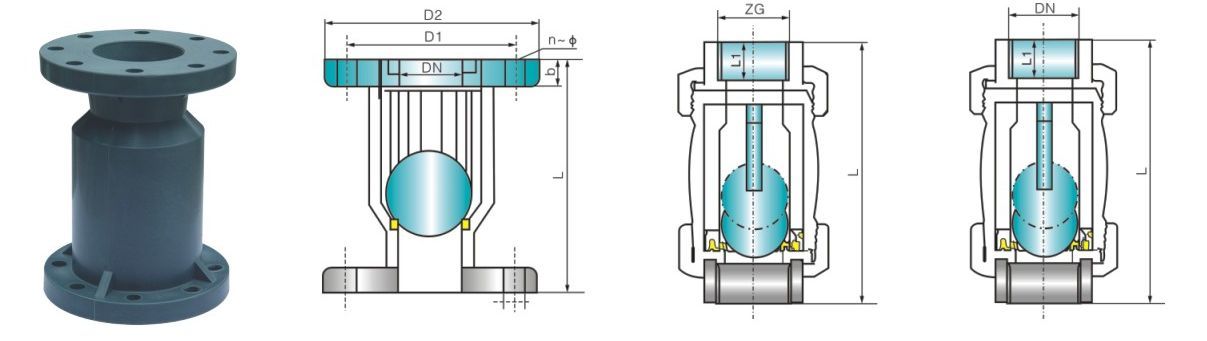

CF2F型法蘭、螺口、承插止回閥規格尺寸表/The flange, the screwtop, receive insert the check valve specification

公稱通徑 DN(mm) Nominal diameter	法蘭式尺寸 Flange type size					螺口式尺寸 Screwtop type size			公稱通徑DN(mm)Nominal diameter	承插式尺寸 Receives inserts the type size		工作壓力 Mpa Working Pressure
公稱通徑 DN(mm) Nominal diameter	D2	D1	L	b	N-Φ	ZG	L	L1		L	L1
15(1/2")	95	65	120	14	4-14	ZG½"	140	15	20	140	15	0.6
20(3/4")	105	75	120	14	4-14	ZG3/4"	168	17	25	168	17	0.6
25(1")	115	85	130	16	4-14	ZG1"	189	20	32	189	20	0.6
32(1¼)	135	100	144	17	4-18	ZG1¼"	210	23	40	210	23	0.6
40(1½")	145	110	163	18	4-18	ZG1½"	238	25	50	238	25	0.6
50(2")	160	125	188	20	4-18	ZG2"	280	28	63	280	28	0.6
65(2½")	180	140	220	22	4-18	ZG2½"	301	32	75	301	32	0.6
80(3")	195	160	250	25	4-18	ZG3M	371	32	90	371	32	0.6
100(4")	215	180	280	25	8-18	ZG4"	504	45	110	504	45	0.6
125(5")	245	210	350	30	8-18							0.5
150(6")	280	240	400	30	8-23							0.4
200(8")	335	295	400	35	8-23							0.4

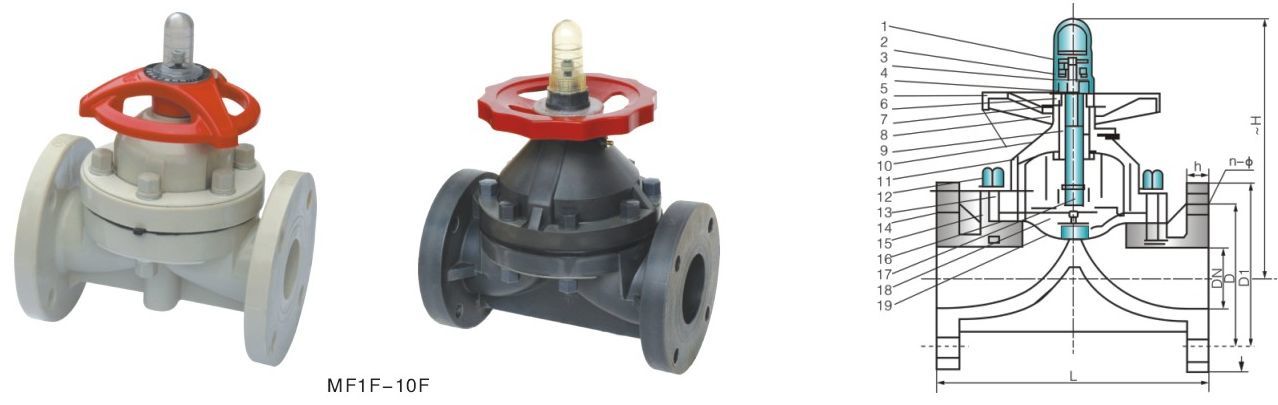

隔膜閥/Diaphragm valves

隔膜閥HG、JIS、DIN、ANSI 規格尺寸表(HG/T2643-94)/Diaphragm valve specs dimension list

DN	D1	D				L				b	H	n
DN	D1	D	JIS	DIN	ANSI	D	JIS	DIN	ANSI			n	JIS	DIN	ANSI	O	JIS	DIN	ANSI
15(1/2")	95	65	70	65	2.38	125	110	130	4.33	14	125	4	4	4	4	14	15	14	0.63
20(3/4")	105	75	75	75	2.76	135	120	150	4.72	16	130	4	4	4	4	14	15	14	0.63
25(1")	115	85	90	85	3.13	145	130	160	5.12	16	145	4	4	4	4	14	19	14	0.63
32(1¼")	135	100				160				16	170	4				18
40(1¼)	145	110	105	110	3.88	180	180	200	7.09	16	190	4	4	4	4	18	19	18	0.63
50(2")	160	125	120	125	4.74	210	210	230	8.27	18	215	4	4	4	4	18	19	18	0.75
65(2½")	180	145	140	145	5.49	250	250	290	9.84	22	280	4	4	4	4	18	19	18	0.75
80(3")	195	160	150	160	6.00	300	280	310	11.02	25	300	4	8	8	8	18	19	18	0.75
100(4")	215	180	175	180	7.50	350	340	350	13.39	25	340	8	8	8	8	18	19	18	0.75
125(5")	245	210	210	210	8.50	400	410	400	16.14	30	420	8	8	8	8	18	23	18	0.87
150(6")	280	240	240	240	9.51	460	480	480	18.90	30	480	8	8	8	8	23	23	23	0.87
200(8")	335	295	290	295	11.75	570	570	600	22.44	35	625	8	12	8	8	23	23	23	0.87
250(10")	390	350	400	395	15.98	680	680	730	26.77	38	776	12	12	12	12	23	25	23	0.98

FRPP、PVDF、ABS、C-PVC隔膜閥工作壓力和工作溫度表(產品執行標準HG/T2643-9ΦDiaphragm valve working pressure and sorking temperature list product administe standard

DN\Mpa\℃	RPP			PVDF			ABS			C-PVC			重量≈Kg/臺 Weight
DN\Mpa\℃	14-40	41~60	61~100	40-60	61-90	90-140	20~40	41-60	61~80	0~40	41~60	61~90	RPP	PVDF	ABS	C-PVC
15(1/2")	0.8	0.8	0.7	1	0.9	0.7	0.8	0.8	0.7	0.7	0.7	0.6	0.8	1.2	0.8	1
20(3/4")	0.8	0.8	0.7	1	0.9	0.7	0.8	0.8	0.7	0.7	0.7	0.6	0.9	1.6	0.9	1.3
25(1")	0.8	0.8	0.7	1	0.9	0.7	0.8	0.8	0.7	0.7	0.7	0.6	1.0	1.8	1.0	1.5
32(1¼")	0.7	0.7	0.6	1	0.9	0.7	0.7	0.7	0.6	0.7	0.7	0.6	1.3	2.4	1.3	2
40(1¼")	0.7	0.7	0.6	0.8	0.7	0.5	0.7	0.7	0.6	0.7	0.7	0.5	1.8	3	1.8	2.5
50(2")	0.7	0.7	0.6	0.8	0.6	0.5	0.7	0.7	0.6	0.7	0.7	0.5	2.5	3.9	2.6	3.2
65(2")	0.7	0.7	0.6	0.8	0.5	0.4	0.7	0.7	0.6	0.7	0.7	0.5	5	7.8	5.1	6.2
80(3")	0.7	0.7	0.6	0.7	0.5	0.4	0.7	0.7	0.6	0.7	0.7	0.5	6.1	8.9	6.2	7.5
100(4")	0.7	0.7	0.6	0.6	0.5	0.4	0.7	0.7	0.6	0.7	0.6	0.4	9.7	15	6	12.6
125(5")	0.5	0.5	0.4	0.5	0.4	0.3	0.5	0.5	0.4	0.5	0.5	0.3	13.5	21	14	17.6
150(6")	0.5	0.5	0.4	0.5	0.3	0.2	0.5	0.5	0.4	0.5	0.4	0.25	25	37	25.5	31
200(8")	0.3	0.3	0.2	0.4	0.25	0.2	0.3	0.3	0.2	0.3	0.3	0.2	36.5	56	37.2	47
250(10")	0.3	0.3	0.2	0.4	0.25	0.2	0.3	0.3	0.2	0.3	0.3		50	96	52	60

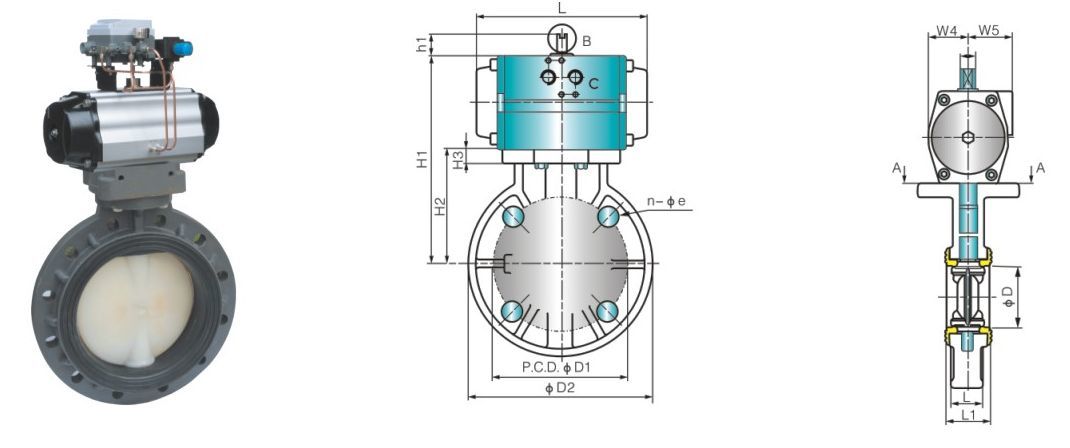

CPVC、UPVC、RPP、PVDF、BQJ1X-10(S/F)氣動蝶閥/Electromotion butterfly valve

D671X-10#蝶閥規格尺寸表/Reed valve specification size table

公稱直徑 DN(mm) Nominal Diameter	外形尺寸 Dimensions											工作壓力 Mpa Working pressure	重量≈kg/臺 Weight				工作溫度t Working temperature
	D	D1				D2	L1	L	H1	H2	n-Φ		重量≈kg/臺 Weight
	D	D1	JIS	DIN	ANSI	D2	L1	L	H1	H2	n-Φ		RPP	PVDF	CPVC	UPVC
40(1½")	47	110	105	110	3.88	150	200	39	86	70	4-18	0.7	4.2	4.4	4.3	4.3	RPP -14℃~+100℃ PVDF -40℃-135℃ CPVC -40℃~95℃ UPVC -10℃-70℃
50(2")	56	125	120	125	4.75	160	220	40	88	70	4-18	0.7	4.3	4.55	4.45	4.4
65(2½")	71	145	140	145	5.50	185	220	46	100	70	4-18	0.7	4.4	4.65	4.6	4.55
80(3")	85	160	150	160	6.00	195	280	46	105	85	8-18	0.7	4.75	5	4.9	4.8
100(4")	105	180	175	180	7.50	215	280	54	118	85	8-18	0.6	5.1	5.5	5.4	5.3
125(5")	131	210	210	210	8.50	250	300	70	163	93	8-18	0.5		774	7.3	7.2
150(6")	153	240	240	240	9.50	285	300	74	176	93	8-22	0.5	7.5	8.3	8.1	7.9
200(8")	204	295	290	295	11.75	340	180	87	210	93	8-22	0.4	14	18	17	15.8
250(10")	255	350	355	350	14.25	395	180	114	240	93	12-22	0.3	17	22	20.7	19.5
300(12")	307	400	400	400	17.00	445	180	114	270	93	12-22	0.3	21	30	28	25.5
350(14")	358	460	445	460	18.75	505	180	127	300	93	16-22	0.3	26	35	32.8	30
400(16")	389	515	510	515	21.25	580	240	140	350	108	16-22	0.3	33	44	41	38
450(18")	446	565	565	565	22.75	615	240	152	370	108	20-26	0.2	50	65	61	56.5
500(20")	494	620	620	620	25.00	670	260	152	400	108	20-26	0.2	70	91	85	79
600(24")	590	725	730	725	29.50	780	260	178	465	108	20-30	0.2	100	125	118	111

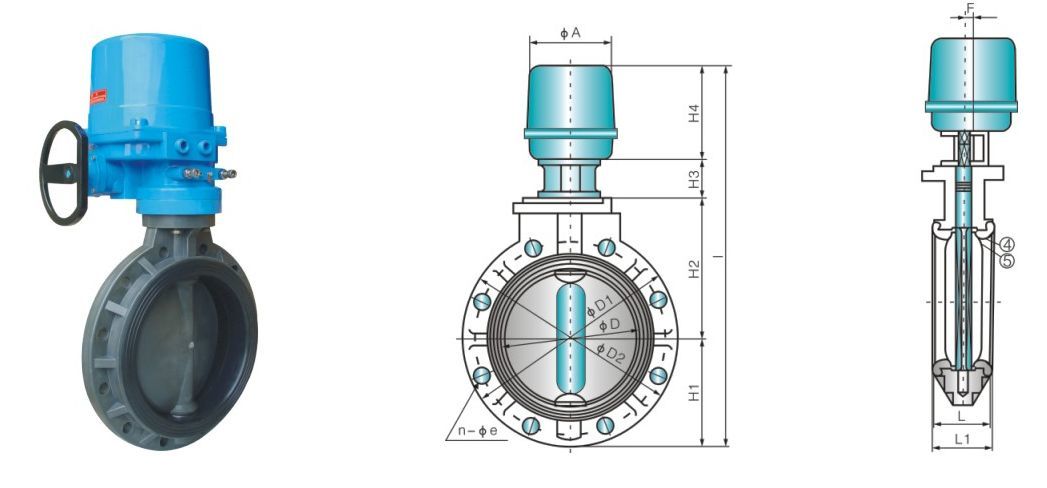

CPVC、UPVC、RPP、PVDF、BDJ1X-10(S/F)電動式蝶閥/Gasctrically butterfly valve

BDJIF-10(S/F)(德標)電動蝶閥規格尺寸表/DIN Electromotion butterfly valve specification sizetable

公稱通徑 DN(mm) Nominal dirameter	D	D1	D2	e	n Number	L	L1	H1	H2	H3	H4	1	A	F	實驗壓力(Mpal		工作壓力 (Mpa) Working pressure	(W/A)
公稱通徑 DN(mm) Nominal dirameter	D	D1	D2	e	n Number	L	L1	H1	H2	H3	H4	1	A	F	閥體 Body	閥座 Seat	工作壓力 (Mpa) Working pressure	(W/A)
50(2")	57	125	160	18	4	35	42	83	102	61	145	391	150	28	1.5	1.2	0.7	110/220
65(2½")	72	145	184	18	4	37	46	92	110	61	145	408	150	28	1.5	1.2	0.7	110/220
80(3")	80	160	200	18	8	37	46	100	118	61	145	424	150	28	1.5	1.2	0.7	110/220
100(4")	102	180	230	18	8	47	56	115	134	61	145	455	150	28	1.5	1.2	0.6	110/220
125(5")	130	210	254	18	8	57	70	127	160	61	145	493	150	28	1.5	1.2	0.5	110/220
150(6")	153	240	290	23	8	62	71	145	177	71	200	593	190	23	1.5	1.2	0.5	110/220
200(8")	203	295	337	23	8	76	87	168	204	71	200	643	190	23	1.5	1.2	0.4	110/220
250(10")	255	350	400	23	12	96	111	200	235	71	200	706	190	23	1.5	1.2	0.3	110/220
300(12")	312	400	483	23	12	116	132	239	289	71	200	799	190	23	1.05	0.85	0.3	110/220
350(14")	358	460	520	23	16	116	132	259	305	71	200	835	190	23	1.05	0.85	0.3	110/220

產品特性

本廠所產氣動蝶閥氣動頭采用德國技術，全鋁合金材質、更耐腐，使用壽命長。
本廠所產氣動蝶閥采用特殊鋼制彈簧具有防爆作用，安全性高于同一物體及同一氣動裝置，可作雙作用及彈簧式單作用替換。

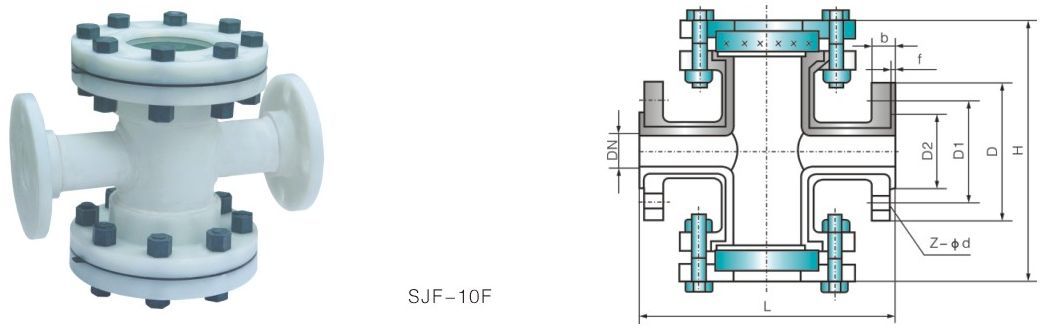

RPP、PVDF、CPVC、UPVC視鏡/Lensofview

主要連接尺寸及重量尺寸/Main connecting dimensions and weights

公稱通徑 Norminal diameler DN(mm)	外形尺寸 Figure size (mm)								玻璃板 Glass plate		質量 Weight kg
	L	D	D1	D2	f	b	Z-Φd	H	直徑 Diameter	厚度 Thickness
	PN1.0MPa
25	230	115	85	65	2	14	4-14	185	65	10	9
32	232	140	100	76	2	16	4-18	234	95	15	16
40	230	150	110	84	3	16	4-18	234	95	15	17
50	230	165	125	99	3	16	4-18	278	140	20	29
65	240	185	145	118	3	18	4-18	278	140	20	31
80	240	200	160	132	3	18	8-18	308	165	20	36
100	240	220	180	156	3	20	8-18	308	165	20	38
125	250	250	210	184	3	22	8-18	364	165	20	41
150	300	285	240	211	3	22	8-22	364	165	20	43.5
200	350	340	295	266	3	22	8-22	424	165	20	76

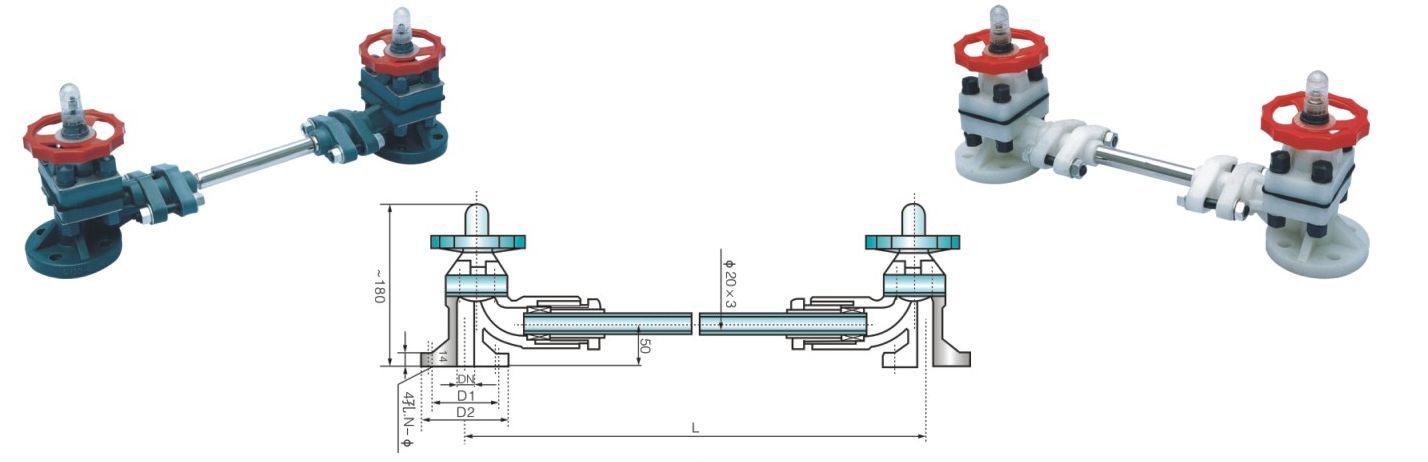

CPVC、UPVC、RPP、PVDF、KYWF-10(S/F) 液面計/Level indicators

液面計規格尺寸表/Liquid level indicator specification size table

公稱通徑 DN(mm) Nominal diameter	外形尺寸 External dimensions(mm)			工作壓力Mpa Working pressure
公稱通徑 DN(mm) Nominal diameter	D2	D	N-Φ	工作壓力Mpa Working pressure
15(1/2")	105	65	4-14	1.0
20(3/4)	105	75	4-14	1.0
25(1")	115	85	4-14	1.0
40(1½")	145	110	4-18	1.0
50(2")	165	125	4-18	1.0

獲取報價

注意：請留下您的郵箱，我們的專業人員會盡快與您聯系！

相關產品

金屬硬密封蝶閥

金屬硬密封蝶閥

WZD108 頂部導向力形調節切斷閥

WZD108 頂部導向力形調節切斷閥

承插焊三片式全徑球閥

承插焊三片式全徑球閥

二片式高平臺螺紋球閥螺紋

二片式高平臺螺紋球閥螺紋

< 1 2 3 >

9

0592-6367928

smkvalve@126.com

8

smkvalve@126.com

smkvalve@126.com

SMAK

全國銷售熱線 7*24小時

郵箱：smkvalve@126.com

地址：廈門市集美區灌南工業區景山路?801-805

營業執照

網站建設：中企動力廈門 | SEO
