美標波紋管閘閥

波紋管閥門是一種采用波紋管作為密封元件的閥門，具有耐高溫、耐高壓、耐腐蝕等特點，廣泛應用于石油化工、電力、冶金、核能等領域，是高性能閥門的重要代表。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細


美標波紋管閘閥/Gate valve with bellow seal acc.to ANSI

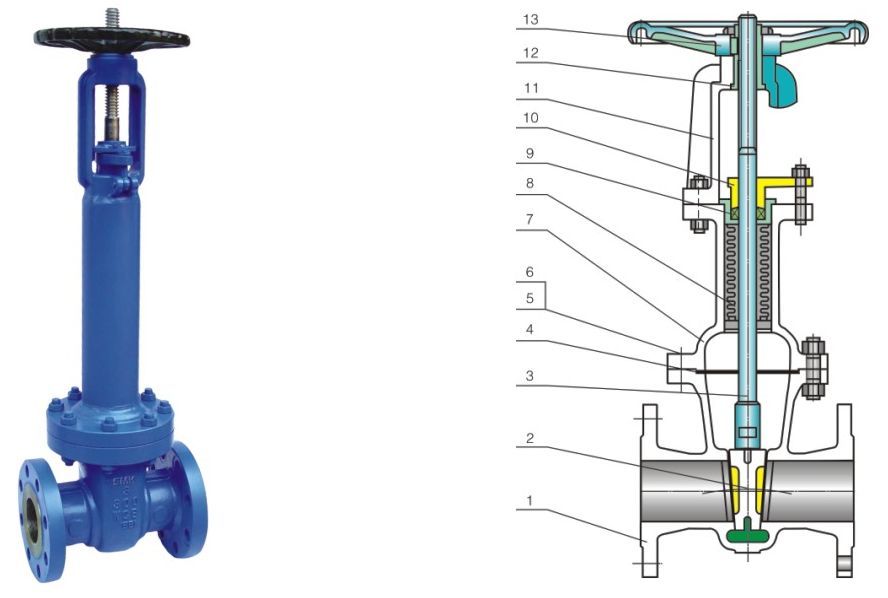

主要零部件材質/Main parts materials

序號NO. 名稱 Part name 材 質 Material
1 閥體Body ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M
2 閘板Disc ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、 F316、 F321、 F304L、 F316L
3 閥桿Stem ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、 F316、 F321、 F304L、 F316L
4 墊:片 Gasket 柔性石墨+不銹鋼 Flexible graphite+stainless steel、PTFE
5 雙頭螺栓Bolt ASTM A193-B7、 A193-B8、 A193-B8M
6 六角螺母Nut ASTM A194-2H、 A194-8、 A194-8M
7 閥蓋Bonnet ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M
8 波紋管組件 B ellow assemble ASTM A182-F304、 F316、 F321、 F304L、 F316L
9 填料 Packing 柔性石墨 Flexible graphite、PTFE
10 填料壓蓋Gland ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M
11 支架Yoke ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M
12 閥桿螺母Yoke nut 銅合金ZQA19-4
13 手輪 Handwheel ASTM A536 Gr.60-40-18、A216-WCB

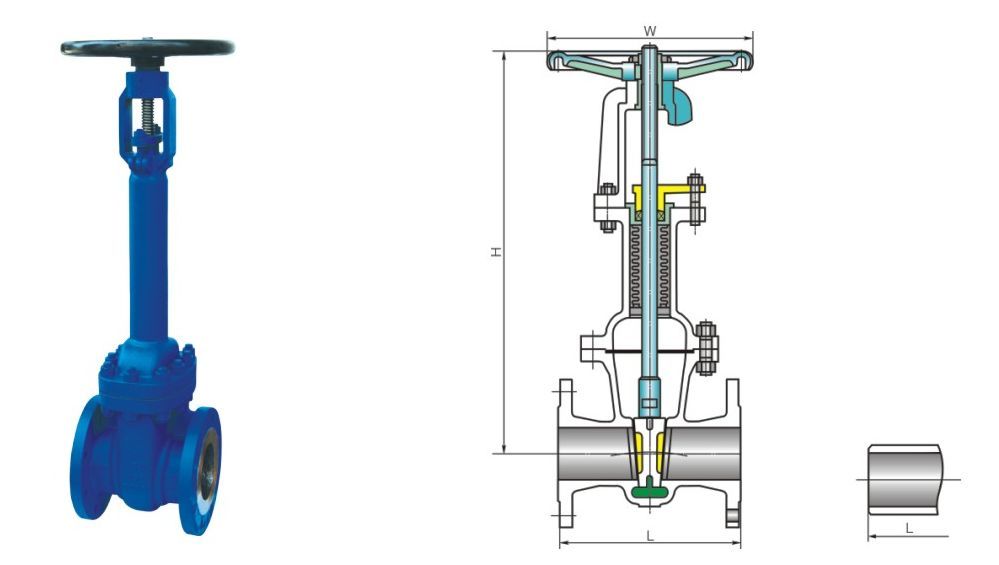

主要尺寸與重量/Main dimension and weight

型號Model ABWGF1H-150Lb* WZ41H-150Lb
壓力 Pres 等級 sure 150Lb
口徑 Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 1¼ 1½ 2 2½ 3 4 5 6 8 10 12 14
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 950
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg)Weight 8 9 10 15 22 30 42 55 70 100 140 180 250 350 450
型號Model ABWGF1H-300Lb* WZ41H-300Lb
壓力等級 Pressure 300Lb
口徑 Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 1¼ 1½ 2 2½ 3 4 5 6 8 10 12 14
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg)Weight 9 10 12 18 25 38 53 70 88 125 175 225 310 440 560
型號Model ABWGF1H-600Lb* WZ41H-600Lb
壓力等級 Pressure 600Lb
口徑 Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 1¼ ”/2 2 2"2 3 4 5 6 8 10 12 14
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg)Weight 11 13 16 24 32 50 70 90 105 165 230 300 400 570 730

應用規范/Application specifications

  1. 設計制造 Design and manufacture conform to API 602; MSS-SP-117
  2. 連接端尺寸 Connection ends conform to:
    1. 承插口尺寸按 Scoket welded ends conform to ANSI B16.11 ;JB/T1751
    2. 螺紋端尺寸按 Screw ends conform to ANSI B1.20.1;JB/T7306
    3. 對焊端尺寸按 Butt-welded ends conform to ANSI B16.25;JB/T12224
    4. 法蘭端尺寸按 Flanged ends conform to ANSI B16.5;JB79
  1. 檢查和試驗 Test and inspection conform to:API 598； GB/T13927； JB/T9092
  2. 結構特征 Structure features:
    螺栓連接閥蓋（B.B)和明桿支架（OS & Y)
    Bolted bonnet, outside screw and yoke 或焊接閥蓋(W.B)和明桿支架(OS & Y)
    Welded bonnet, outside screw and yoke
  3. 材料按 Materials conform to ANSI/ASTM 的規定.
  4. Main materials：A105; 304(L)； 316(L)； F347； F321.
  5. 主體材料 Bellow materials: 304、321、316、Inconel 625、Hastelloy C 276、Monel等.

碳鋼溫壓等級/Carbon steel temperature-pressure rate

CL150-285 P.S.I @ 100° F CL300-740 P.S.I @ 100° F CL600-1480 P.S.I @ 100° F CL800-1975 P.S.I @ 100° F CL1500-3705 P.S.I @ 100° F

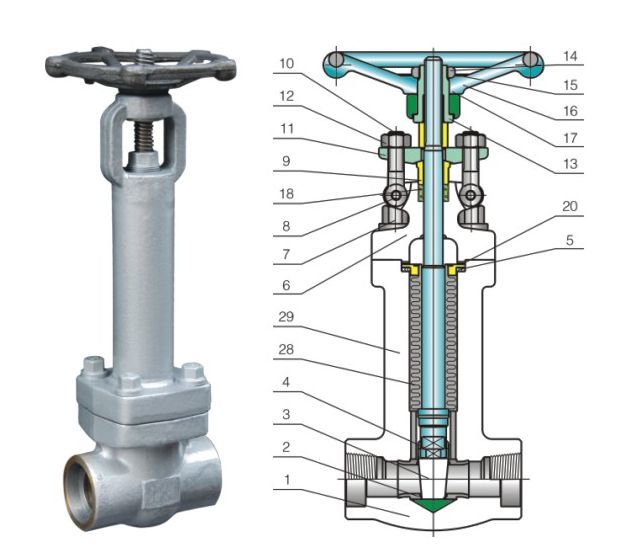

典型零件材料表/Main part materials list

序號NO. 零件名稱 Part name A105/F6a A105/Fa6HFS A105/F6aHF F304(L)/304(L) F316(L)/316(L)
1 閥體Body A105 A105 A105 F304(L) F316(L)
2 閥座Seat 410 410HF 410HF 304(L) 316(L)
3 閘板 Wedge disc F6a F6a F6aHF F304(L) F316(L)
4 閥桿Stem 410 410 410 304(L) 316(L)
5 墊:片 Gasket 304+柔性石墨 Flexible graphite 304+柔性石墨 Flexible graphite 304+柔性石墨 Flexible graphite 304+柔性石墨 Flexible graphite 304+柔性石墨 Flexible graphite
6 閥蓋Bonnet A105 A105 A105 F304(L) F316(L)
7 螺栓Bolt B7 B7 B7 B8 B8
8 銷Pin 410 410 410 304 304
9 填料壓套Gland 410 410 410 304 316
10 活節螺栓 Gland eyebolt B7 B7 B7 B8(M) B8(M)
11 填料壓板 Gland flange A105 A105 A105 F304 F304
12 六角螺母 Hex nut 2H 2H 2H 8(M) 8(M)
13 閥桿螺母 Stem nut 410 410 410 410 410
14 鎖緊螺母 Locking nut 35 35 35 35 35
15 銘牌 Nameplate AL AL AL AL AL
16 手輪 Handwheel A197 A197 A197 A197 A197
17 潤滑墊片 Lubricating gasket 410 410 410 410 410
18 填料 Packing Graphite Graphite Graphite Graphite Graphite
20 墊片 Gasket 304+柔性石墨 Flexible graphite 304+柔性石墨 Flexible graphite 304+柔性石墨 Flexible graphite 304+柔性石墨 Flexible graphite 304+柔性石墨 Flexible graphite
28 波紋管 Bellow F321 F321 F321 F316L F316L

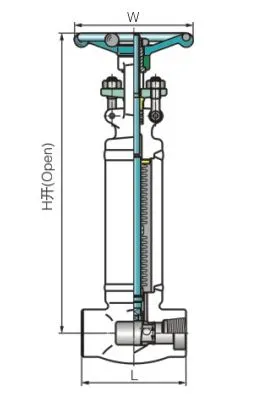

ABWGA1H型(中部法蘭式)

CL800

螺栓閥蓋，縮徑和全徑，明桿支架(OS&Y).
 Bolted bonnet, full port & reducing port outside screw and yoke(OS & Y).
 末端連接為螺紋或承插焊或?qū)福O(shè)計按API 602、MSS-SP-117
 Threaded,butt-welded or socket welded ends;design to API602\MSS-SP-117

規格Specification (NPS) R.P   1/2 3/4 1 1¼ 1½ 2
F.P 1/4 3/8 1/2 3/4 1 1¼ 1½
結構長度 Face to face L 79 79 92 111 120 120 140
手輪直徑 Handwheel diameter W 100 100 100 125 160 160 180
中心高度(開)(mm) Height H 255 255 285 345 445 545 594
流道孔徑 Flow port dimension d 7.5 10.5 13.5 18 24 29 36.5
重量Weight (Kg)   3.0 3.0 3.3 5.9 8.7 10.2 16.2

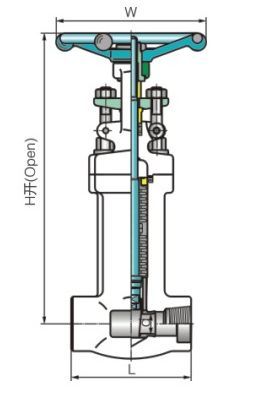

ABWGB1H型(中部焊接式)

CL800

焊接閥蓋，縮徑和全徑，明桿支架(OS&Y).
 Welded bonnet，ful1 pOrt & reducin9 pOrt outside screw and yOke(OS&Y).
 末端連接為螺紋或承插焊或?qū)?，設計按API 602、MSS-SP-117
 Threaded,butt-welded or socket welded ends;design to API 602\MSS-SP-117

規格Specification (NPS) R.P   1/2 3/4 1 1¼ 1½ 2
F.P 1/4 3/8 1/2 3/4 1 1¼ 1½
結構長度 Face to face L 79 79 92 111 120 120 140
手輪直徑 Handwheel diameter W 100 100 100 125 160 160 180
中心高度(開)(mm) Height H 248 548 777 335 437 537 585
流道孔徑 Flow port dimension d 7.5 10.5 13.5 18 24 29 36.5
重量Weight (Kg) 2.9 2.9 3.2 4.6 7.2 8.9 15.5

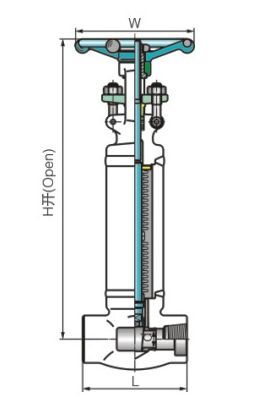

ABWGA1H型(中部法蘭式)

CL1500

螺栓閥蓋，縮徑和全徑，明桿支架(OS&Y).
 Bolted bonnet, full port & reducing port outside screw and yoke(OS & Y).
 末端連接為螺紋或承插焊或?qū)福O(shè)計按API 602、MSS-SP-117
 Threaded,butt-welded or socket welded ends;design to API602\MSS-SP-117

Specification (NPS) R.P   1/2 3/4 1 1¼ 1½ 2
F.P 1/4 3/8 1/2 3/4 1 1¼ 1½
結構長度 Face to face L 79 111 111 120 120 140 178
手輪直徑 Handwheel diameter W 100 125 125 160 160 180 180
中心高度(開)(mm) Height H 294 264 320 379 478 607 636
流道孔徑 Flow port dimension d 7.5 10.5 13.5 18 24 29 36.5
重量Weight (Kg)   3.1 5.1 5.1 9.0 10.5 16.7 21

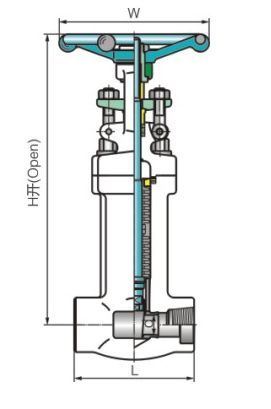

ABWGB1H型(中部焊接式)

CL1500

焊接閥蓋，縮徑和全徑，明桿支架(OS&Y).
 Welded bonnet, full port & reducing port outside screw and yoke(OS & Y).
 末端連接為螺紋或承插焊或?qū)?，設計按API 602、MSS-SP-117
 Threaded,butt-welded or socket welded ends;design to API602\MSS-SP-117

規格Specification (NPS) R.P   1/2 3/4 1 1¼ 1½ 2
F.P 1/4 3/8 1/2 3/4 1 1¼ 1½
結構長度 Face to face L 79 111 111 120 120 140 178
手輪直徑 Handwheel diameter W 100 125 125 160 160 180 180
中心高度(開)(mm) Height H 287 287 312 368 465 595 627
流道孔徑 Flow port dimension d 7.5 10.5 13.5 18 24 29 36.5
重量Weight (Kg)   2.9 4.7 4.7 5.7 7.4 16 19
