  • 整體鋼制管法蘭ASME
整體鋼制管法蘭ASME
+

分享到：

整體鋼制管法蘭ASME

波紋管閥門是一種采用波紋管作為密封元件的閥門，具有耐高溫、耐高壓、耐腐蝕等特點，廣泛應用于石油化工、電力、冶金、核能等領域，是高性能閥門的重要代表。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細

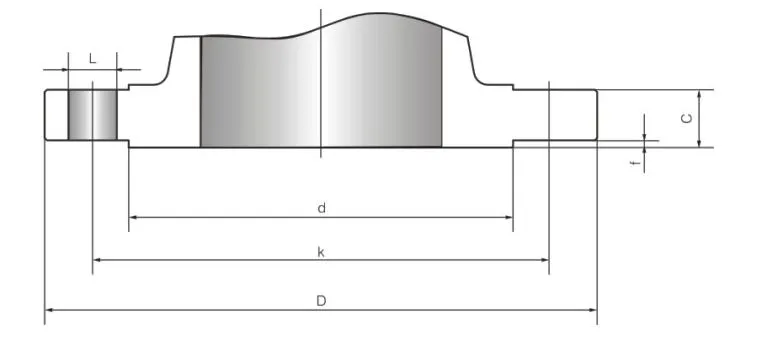

整體鋼制管法蘭ASME/Whole steel pipe flange ASME

  DM IMPS D k L 螺栓n-Th d f C
CLASS150 25 1 108 74.5 15 4-M14 51 2 12
40 1½ 127 98.5 15 4-M14 73 2 15
50 2 152 120.5 18 4-M16 92 2 16
65 2½ 178 139.5 18 4-M16 105 2 18
80 3 190 152.5 18 4-M16 127 2 19
100 4 229 190.5 18 8-M16 157 2 24
125 5 254 216 22 8-M20 186 2 24
150 6 279 241.5 22 8-M20 216 2 26
200 8 343 298.5 22 8-M20 270 2 29
250 10 406 362 26 12-M24 324 2 31
300 12 483 432 26 12-M24 381 2 32
350 14 533 476 29 12-M27 413 2 35
400 16 579 540 29 16-M27 470 2 37
450 18 635 578 32 16-M30 533 2 40
500 20 699 635 32 20-M30 584 2 43
600 24 813 749.5 35 20-M33 692 2 48
700 28 927 863.5 35 28-M33 800 2 72
800 32 1060 978 41 28-M39 914 2 81
  DM IMPS D k L 螺栓n-Th d f C
CLASS300 25 1 124 89 19 4-M16 51 2 18
40 1½ 165 1 14.5 22 4-M20 73 2 21
50 2 165 127 19 8-M16 92 2 23
65 2½ 190 149 22 8-M20 105 2 26
80 3 210 168.5 22 8-M20 127 2 29
100 4 254 200 22 8-M20 157 2 32
125 5 279 235 22 8-M20 186 2 35
150 6 318 270 22 12-M20 216 2 37
200 8 381 330 26 12-M24 270 2 42
250 10 445 387.5 29 16-M27 324 2 48
300 12 521 451 32 16-M30 381 2 51
350 14 584 514.5 32 20-M30 413 2 54
400 16 648 571.5 35 20-M33 470 2 58
450 18 711 628.5 35 24-M33 533 2 61
500 20 775 686 35 24-M33 584 2 64
600 24 914 813 41 24-M39 692 2 70
700 28 1035 940 45 28-M42 800 2 86
800 32 1149 1054 52 28-M48 914 2 99
  DN(mm) NPS(inch) D k L 螺栓n-Th d f C
CLASS400 RF 25 1 124 88.9 19 4-M16 51 6.4 17.5
40 1"2 156 1 14.3 22 4-M20 73 6.4 22.5
50 2 165 127 19 8-M16 92 6.4 25.5
65 2½ 190 149.2 22 8-M20 105 6.4 29
80 3 210 168.3 22 8-M20 127 6.4 32
100 4 254 200 26 8-M24 157 6.4 35
125 5 279 234.9 26 8-M24 186 6.4 38.5
150 6 318 269.9 26 12-M24 216 6.4 41.5
200 8 381 330.2 29 12-M27 270 6.4 48
250 10 445 387.3 32 16-M30 324 6.4 54
300 12 520 450.8 35 16-M30 381 6.4 57.5
350 14 585 514.3 35 20-M33 413 6.4 60.5
400 16 650 571.5 39 20-M36 470 6.4 63.5
450 18 710 628 39 24-M36 533 6.4 67
500 20 775 685.8 42 24-M39 584 6.4 70
600 24 915 812.8 48 24-M45 692 6.4 76.5
700 28 1035 940 50 28-M48 800 6.4 95
800 32 1149 1054 54 28-M52 914 6.4 108
  DN(mm) NPS(inch) D k L 螺栓n-Th d f C
CLASS600 RF 25 1 124 89 19 4-M16 51 6.4 18
40 1"2 156 1 14.5 22 4-M20 73 6.4 23
50 2 165 127 19 8-M16 92 6.4 26
65 2½ 190 149 22 8-M20 105 6.4 29
80 3 210 168 22 8-M20 127 6.4 32
100 4 273 216 26 8-M24 157 6.4 38
125 5 330 266.5 29 8-M27 186 6.4 45
150 6 356 292 29 12-M27 216 6.4 48
200 8 419 349 32 12-M30 270 6.4 56
250 10 508 432 35 16-M33 324 6.4 64
300 12 559 489 35 20-M33 381 6.4 67
350 14 603 527 38 20-M36 413 6.4 70
400 16 686 603 41 20-M39 470 6.4 77
450 18 743 654 44 20-M42 533 6.4 83
500 20 813 724 44 24-M42 584 6.4 89
600 24 940 838 52 24-M48 692 6.4 102
700 28 1073 965.2 54 28-M48 800 6.4 111
800 32 1194 1079.5 60 28-M56 914 6.4 117
  DM IMPS D k L 螺栓n-Th d f C
CLASS900 RF 25 1 149 101.6 26 4-M24 51 6.4 29
32 1¼ 159 1 11.6 26 4-M24 64 6.4 29
40 1½ 178 123.8 29 4-M27 73 6.4 32
50 2 216 165.1 26 8-M24 92 6.4 38.5
65 21/2 244 190.5 29 8-M27 105 6.4 41.5
80 3 241 190.5 26 8-M24 127 6.4 38.5
100 4 292 234.9 32 8-M30 157 6.4 44.5
150 6 381 317.5 32 12-M30 216 6.4 56
200 8 470 393.7 39 12-M36 270 6.4 63.5
250 10 545 469.9 39 16-M36 324 6.4 70
300 12 610 533.4 39 20-M36 381 6.4 79.5
350 14 640 558.8 42 20-M39 413 6.4 86
400 16 705 615.9 45 20-M42 470 6.4 89
450 18 788 685.8 51 20-M48 533 6.4 102
500 20 857 749.3 54 20-M52 584 6.4 108
600 24 1041 901.7 67 20-M64 692 6.4 140
  DM IMPS D k L 螺栓n-Th d f C
CLASS1500 RF 25 1 149 101.6 26 4-M24 51 6.4 29
32 1¼ 159 111.1 26 4-M24 64 6.4 29
40 1½ 178 123.8 29 4-M27 73 6.4 32
50 2 216 165.1 26 8-M24 92 6.4 38.5
65 21/2 244 190.5 29 8-M27 105 6.4 41.5
80 3 267 203.2 32 8-M30 127 6.4 48
100 4 311 241.3 35 8-M33 157 6.4 54
150 6 394 317.5 39 12-M36 216 6.4 83
200 8 483 393.7 45 12-M42 270 6.4 93
250 10 585 482.6 51 12-M48 324 6.4 108
300 12 675 571.5 54 16-M52 381 6.4 124
350 14 749 635 61 16-M56 413 6.4 133
400 16 826 704.8 67 16-M64 470 6.4 146
450 18 914 774.7 74 16-M72 533 6.4 162
500 20 984 831.8 80 16-M76 584 6.4 178
600 24 1168 990.6 93 16-M90 692 6.4 203
