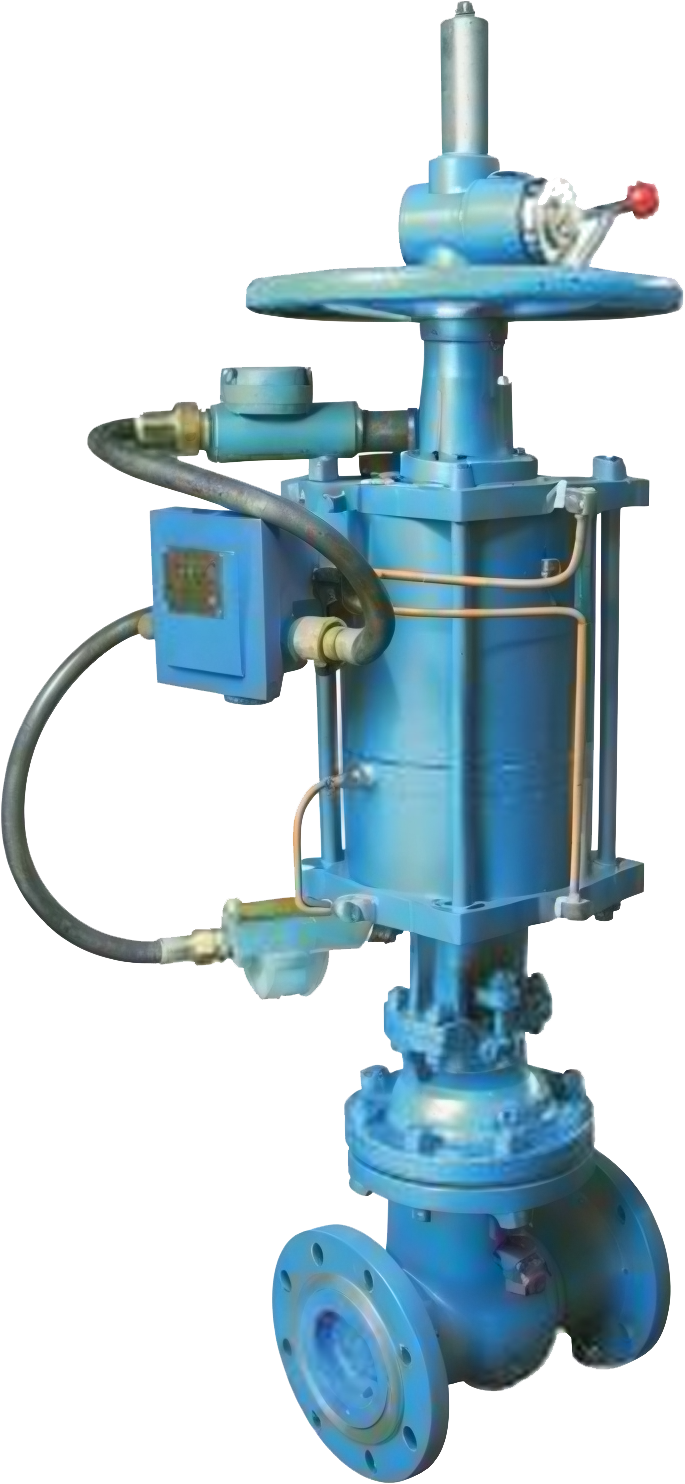

WZK-1.0~6.4MPa（B/K）
氣動帶手動快速切斷閥
切斷閥概述
WZK-10、WZKH-16和WZKH-25、WZKH-40、WZKH-64系列氣動帶手動模式切斷閥是我廠定型的最新產品。由于其技術先進，性能可靠，操作切換和維修方便，己被石油、化工、治金、電力、油庫等部門作為輸送氣體、液體介質的管道開閉裝置而廣泛使用。
本產品是具有氣動執行機構（雙層氣缸，并帶有緩沖機構）和手動及其保護機構（手動和可自鎖的氣動手轉換裝置)的低支架明桿切斷閥比，該閥由于采用雙層氣缸結構，其與單氣缸式切斷閥相比，提升力增大了一倍。這就從根本上解決了單氣缸氣動切斷閥的某些閥板在閥體內楔死而打不開的弊病。而且，由于該閥具備緩沖機構，能有效地減經了關閉閥門時，由于活塞下行沖擊而造成的閥板密封面和閥體密封面的磨損，同時。也能理免閥板卡死的現象。
為了配合用戶實現操作自動化，我廠除供應本系列產品之外，還可根據用戶的要求，對切斷閥的開關和控制進行升級，滿足同戶現場的要求。
| 公稱壓力 |
1.0-6.4MPa150-300Lb |
適用介質 |
水、油、氣及某些篇蝕性流體(W.O.G)。 |
| 適用濕度 |
-20~350℃ |
法蘭類型 |
ANSI B16.5、GBT9113、JBT79、HG |
| 公稱通徑 |
50-500mm2"-20 |
法蘭形式 |
RF FF |
| 壓力等級 |
GB JIS10K 20K ANSI 150 300 |
傳動方式 |
直行程 |
| 額定CV值 |
110-14400 |
泄漏等級 |
GB/T4213-92,KV值的10-4 |
| 流量特性 |
近似等百分比 |
指標值 |
基本誤差±2.5%、回差%2.0、死區3.0%； |
| 閥體材質 |
WCB 304 |
電源 |
220±%Va.c.50Hz |
| 閥板材質 |
WCB 304 |
控制信號 |
4-20mA d.c.1-5V d.c. |
| 法蘭標準 |
ANSI GB JB HG JIS DIN |
開度信號 |
4-20mA0.c. |
工作原理及特點 Work principle and feature
本系列產品以0.4~0.6MP(表壓)凈化壓縮空氣作為工作動力，推動活塞，帶動閘板作垂直于流體的位移，實現開啟關閉閥門的目的。

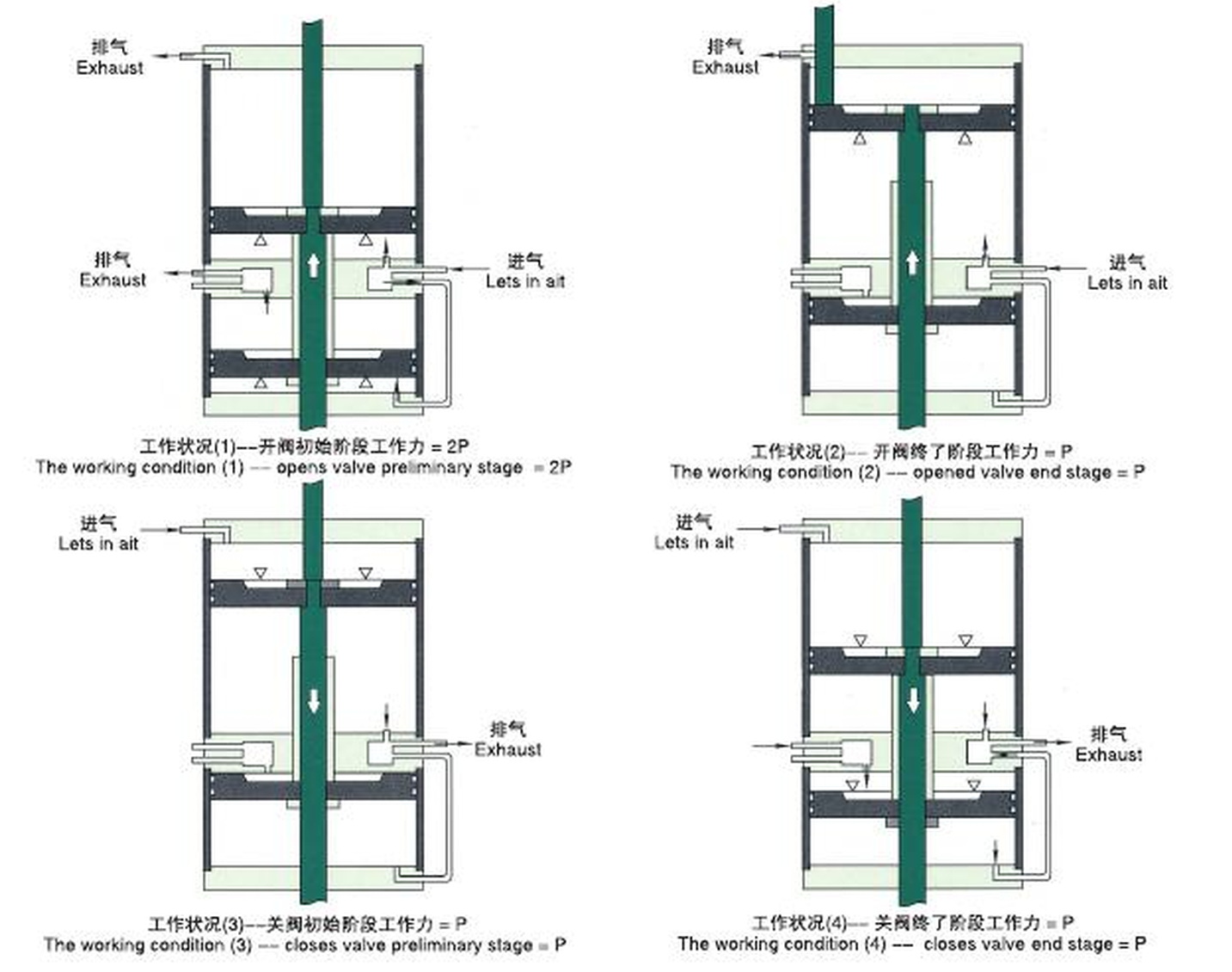

雙層氣缸和緩沖機構的工作原理，按切斷閥工作的四個階段分述如下：（附插原理圖①、②、③、④）
1、切斷閥開啟前階段：上層氣缸的活塞（以下簡稱上活塞）和下層氣缸的活塞（以下簡稱下活塞）同時受力，閥桿在上、下活塞的推動下，以單活塞近二倍的提升力，克服閘板密封面和閥體密封面之間的最大靜摩擦力，帶動間板上升。壓縮空氣由上氣缸的下氣室，經由設置在隔板的特定通道，通過連通管，到達下氣缸的下氣室，推動上下活塞同時工作。下氣缸上氣室中的氣體，經過設置在隔板內的另一特定通道。暢通無阻地排出氣缸體外。
2、切斷閥開啟的后階段：在閘板稍稍開啟以后下活塞就運行到了上死點，閘板在上活塞的帶動下，繼續提升，直至到了全開位置。
3、切斷閥關閉的前階段：在上活塞的推動下，閘板離開全開位置，開始下降。
4、切斷閥關閉的后階段：當上活塞碰到下活賽凸臺，并帶動下活察一起繼續下降時，由于下氣缸上氣家的進氣通道和下氣缸下氣室的排氣通道設有阻得，明顯地減慢了下行的速度，進至閘板下降到了全關位置。減緩閘板下行的沖擊，自行可關嚴閘門，又不使間板模得過緊，同時，還保護了密封而，免受猛烈沖擊而損壞。
工作原理示意圖Principle of work schematic drawing
靈活可靠的氣動——手動轉換機構，裝在氣缸蓋上部的氣動——手動轉換機構，在切斷閥開啟和關閉過程的任何位置上，都可十分方便地轉動操作手柄，直接地進行由氣動至手動或由手動至氣動的操作方式的轉換，轉換操作手柄采用定位銷式自鎖設計、手柄定位后，可靠定。當電磁閥及其控制電路或供風系統發生故障時，不需其他輔助工具，即可迅速轉換成手動操作狀態，保證線路正常運行，避免事故發生。同時在新建工程的自控系統未完成之前，本系列切斷閥可以可靠地作為手動切斷閥使用，動作時靈活輕快。
關閥時間可以調整，安裝在隔板上的緩沖機構，還可以在一定范圍內調整切斷閥關閉的時間。（可配用回訊器）
本閥可以配用電的或氣的回訊器，用以發送閥門開關狀態信息。因此，使用本閥可以實現遠距離控制，集中控制和自動控制。
本閥的氣缸選用無縫飼管制造，內表面鍍以耐腐性硬絡，并經拋光處理，具有摩擦力小、不易腐蝕、高硬度、壽命長等優點。
氣缸中的密封圖采用丁腈橡膠。形密封圖，密封性能可靠。維修時更換方便。
型號
Model |
公稱壓力PN(MPa) |
閥體試驗壓力PN(MPa)
Valve body test pressure |
工作溫度(C)
Operaling temperalure |
| 120 |
200 |
225 |
250 |
300 |
350 |
400 |
425 |
| 強度試驗Structural testing |
密封試酸Pressure testing |
工作壓力(MPa)Working pressure |
| WZK-10 |
1.0 |
1.5 |
1.0 |
1.0 |
0.9 |
0.85 |
-- |
-- |
-- |
-- |
-- |
| WZK-16 |
1.6 |
2.4 |
1.6 |
-- |
1.6 |
-- |
1.5 |
1.3 |
1.2 |
1.0 |
0.9 |
| WZK-25 |
2.5 |
3.8 |
2.5 |
-- |
2.5 |
-- |
2.3 |
2.0 |
1.8 |
1.6 |
1.4 |
| WZK-40 |
4.0 |
6.0 |
4.0 |
-- |
4.0 |
-- |
3.6 |
3.2 |
2.8 |
2.6 |
2.2 |
| WZK-64 |
6.4 |
9.6 |
6.4 |
-- |
6.4 |
-- |
5.7 |
5.2 |
4.6 |
3.8 |
3.6 |
閥體性能Valve body performance
| 型號Model |
公稱壓力PN(MPa)
Nominal pressure |
氣缸密封試驗壓力PN(MPa)
Air cylinder pressure testing pressure |
氣紅工作壓力P(MPa)
Air cylinder working pressure |
| WZK-10 |
0.6 |
0.6 |
0.4~0.6 |
| WZK-16 |
| WZK-25 |
| WZK-40 |
| WZK-64 |
氣缸性能Air cylinder performance
| 公稱通徑DN(mm) |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
耗氣量(m³)C
Consumption spirit |
0.0023 |
0.0029 |
0.0033 |
0.0084 |
0.0169 |
0.0198 |
0.0320 |
0.0636 |
0.0707 |
耗氣量凈化壓縮空氣壓力purification stored air pressure 0.4MPa
結構、材料及使用說明Structure,material and operating instructions
1、本閥主要有閥體、閥蓋、閘板、閥桿、密封圖、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動一手動轉換裝置和閥蓋填料箱裝置等部分組成。
2、上話塞行至行程上端可頂上上回訊器，使之發訊：下話塞行至行程下端可頂下回訊器，使之發訊，以作為切斷閥開閉信總在中央操作室的模擬儀表盤上進行顯示。
3、手輪上部的外伸指示桿的上升和下降，標志著該閥的閘板是處于提升狀態還是下降狀態。切斷閥關閉時，外伸指示桿位于最低位置：反之，切斷閥全開時，外伸指示桿位于最高位置。此即為本閥啟閉狀態的現場指示。
4、氣缸蓋上部裝有氣動一手動轉換裝置。將轉換手柄順時針方向提轉到氣動定位孔定位，切斷閥處于氣動操作狀態；反之，將轉換手柄逆時針方向提轉到手動定位孔處定位，切斷閥即可進行手動操作。帶維齒輪的手柄轉換方向相反。手動操作切斷閥時，手輪旋向和普通手動閥一樣，即順時針轉為關，逆時針轉為開。帶錐齒輪轉動的相反。
5、主要零件材質（見下表）
型號Model
材質Material quality |
WZK-16 WZK-25
WZK-40 WZK-64 |
WZK-10 |
零件名稱
Components name |
閥體、閥蓋、閥板
Valve body,valve cover,valve board |
鑄鋼
Cast steel |
鑄鐵
Cast iron |
閥體及閑板的密封面
Valve body and damper plate packing surface |
合金鋼
Alloy steel |
銅合金
Copper alloy |
閥桿
Valve lever |
不銹鋼或45號鋼鍍耐磨硬鉻
stainless steel or 45 steel plate the wear-resisting hard chromium |
雙頭螺栓
Stud |
35號鋼
35 steel |
氣缸
Air cylinder |
20號無縫飼管
20 seamless steel pipes |
活塞
Piston |
儲鋁合金
Cast-aluminium alloy |
手動螺母
Manual spiral,mother |
青銅
Bronze |
密封圖
Seal packing collar |
石棉橡膠板，纏繞式金屬石墨墊片
The asbestos rubber plate,twines the type metal graphite flilling piece |
活塞環及軸環
Piston curl |
耐油橡膠、型圈
Oil resistant rubber.circle |
填料函
Packing box |
石墨石棉繩
Graphite asbestos yarn |
結構、材料Structure,.material

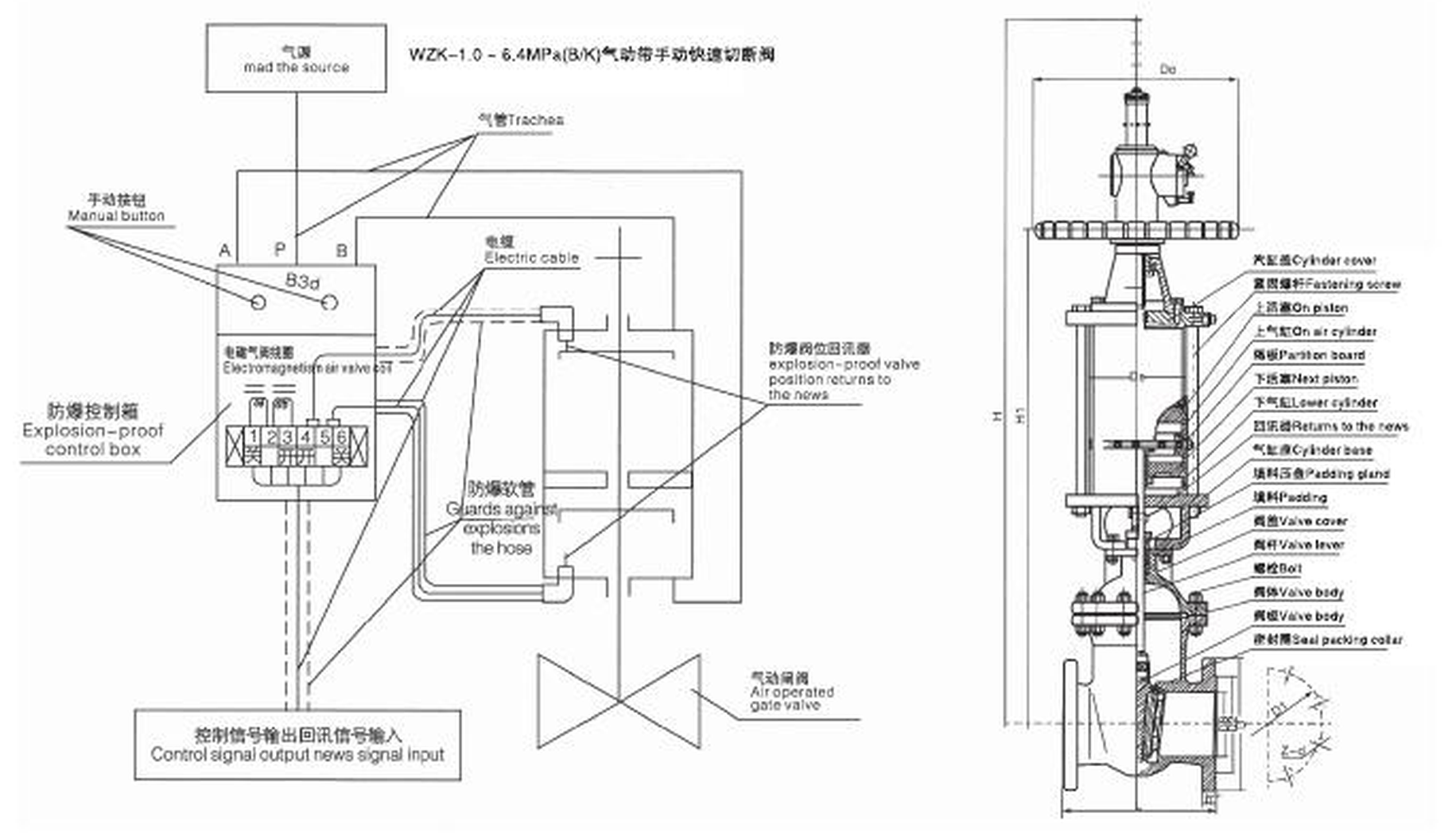

系統控制原理圖Systems control schematic diagram
公稱通徑(MPa)
Nominal passes
the diameter |
公稱壓力(Mpa)
Nominal
pressure
the diameter |
主要連接尺寸和外形尺寸Main connection size and extemnal dimensions |
氣源接頭螺紋
Mad the source
altachment thread |
重量
Weight |
| D |
D1 |
D2 |
br |
F |
L |
H |
Ds |
DO |
z- |
| 50 |
1.6 |
160 |
125 |
100 |
16 |
3 |
250 |
865 |
160 |
250 |
4-18 |
M12×1.25 |
42 |
| 80 |
195 |
160 |
135 |
20 |
3 |
280 |
1100 |
160 |
300 |
8-18 |
54 |
| 100 |
215 |
180 |
155 |
20 |
3 |
300 |
1200 |
160 |
350 |
8-18 |
100 |
| 150 |
280 |
240 |
210 |
24 |
3 |
350 |
1380 |
219 |
400 |
8-23 |
135 |
| 200 |
335 |
295 |
265 |
25 |
3 |
400 |
1580 |
273 |
400 |
12-23 |
270 |
| 250 |
405 |
355 |
320 |
30 |
3 |
450 |
1710 |
273 |
400 |
12-25 |
350 |
| 300 |
460 |
410 |
375 |
30 |
4 |
500 |
1880 |
325 |
500 |
12-25 |
480 |
| 350 |
520 |
470 |
435 |
34 |
4 |
550 |
2180 |
426 |
500 |
16-25 |
M20×1.5 |
570 |
| 400 |
580 |
525 |
485 |
36 |
4 |
600 |
2325 |
459 |
550 |
16-30 |
900 |
| 450 |
640 |
535 |
545 |
40 |
4 |
650 |
2570 |
500 |
550 |
20-30 |
1560 |
| 500 |
705 |
650 |
608 |
44 |
4 |
700 |
2800 |
600 |
600 |
20-34 |
M24×1.5 |
1820 |
| 600 |
840 |
770 |
718 |
48 |
5 |
800 |
3010 |
650 |
600 |
20-41 |
M27×1.5 |
2850 |
| 50 |
2.5 |
160 |
125 |
100 |
20 |
3 |
250 |
865 |
160 |
250 |
4-18 |
M12×1.25 |
42 |
| 80 |
195 |
160 |
135 |
22 |
3 |
280 |
1100 |
160 |
300 |
8-18 |
54 |
| 100 |
230 |
190 |
160 |
24 |
3 |
300 |
12000 |
160 |
350 |
8-23 |
105 |
| 150 |
3G0 |
250 |
218 |
30 |
3 |
350 |
1380 |
219 |
400 |
8-25 |
190 |
| 200 |
360 |
310 |
278 |
34 |
3 |
400 |
1580 |
273 |
400 |
12-25 |
280 |
| 250 |
425 |
370 |
332 |
36 |
3 |
450 |
1710 |
273 |
400 |
12-30 |
M20×1.5 |
405 |
| 300 |
485 |
430 |
390 |
40 |
4 |
500 |
1880 |
325 |
500 |
16-30 |
535 |
| 350 |
550 |
490 |
448 |
44 |
4 |
550 |
2180 |
426 |
500 |
16-34 |
720 |
| 400 |
610 |
550 |
505 |
48 |
4 |
600 |
2325 |
459 |
5S0 |
16-34 |
1200 |
| 450 |
660 |
600 |
555 |
50 |
4 |
650 |
2570 |
600 |
550 |
20-34 |
1910 |
| 500 |
730 |
660 |
610 |
52 |
4 |
700 |
2800 |
650 |
600 |
20-41 |
M24×1.5 |
2250 |
| 600 |
840 |
770 |
718 |
56 |
5 |
800 |
3010 |
730 |
600 |
20-41 |
M27×1.5 |
3100 |
