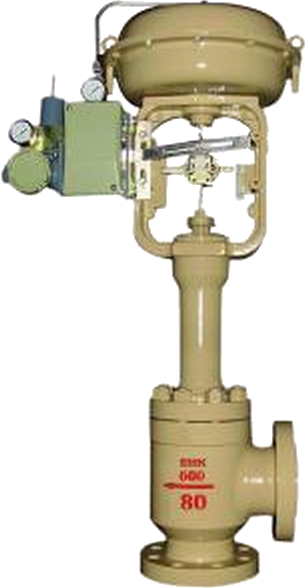

SYV81文丘里角閥
如果您對我們的產品感興趣的話, 請聯系我們
產品分類
關鍵詞：
產品詳細
SYV81
文丘里角閥
Linear Stroke Regulating Valve
產品概述

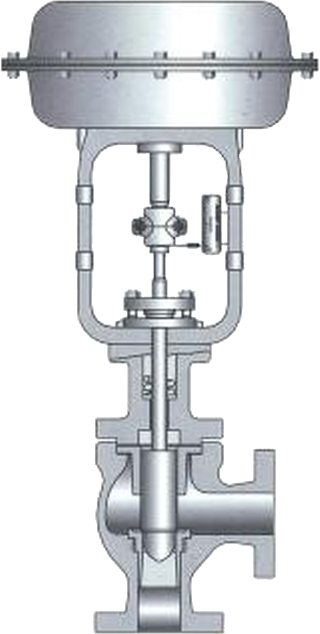

采用國外技術生產的SYV81文丘里角閥是一種頂導向結構調節閥。閥體流路通暢，壓降損失小，流量大。閥芯導向面積大，抗振性好，調節淘配用多彈簧式藏膜執行機構，結構緊湊，輸出力大，角閥廣泛適用于控制含有顆粒的流體和泥漿，粘性或閃蒸流體。
標準技術參數
閥體
型式：單座鑄造角閥
公稱話徑：40-200mm
公稱壓力：ANSI 125、150、300、600
J1S10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式：法蘭式：FF、RF、RJ和LG
標準按ANSI B16.5 JIS B 2201
JBT79.1 PN1.6 MPa JB/T79.2凹凸面
材料：ZG25
ZG1Cr18Ni9 ZGOCr17N12Mo2
1.25Cro0.5Mo 5.0Cro0.5Mo
SCPH21 SCPH61 Ti
上閥蓋：常溫型(P):-0~+200℃
伸長1型(E1):-5~-0℃
+200-±425℃
波紋管密封(B):焊接式（BD):50~±350℃
成形式(BF)：-30-±300℃
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯慎料，含浸聚四氟乙烤
石棉填料，石墨綜織填料。
閥內組件
閥芯型式：上導向單座柱塞型閥芯
流量特性：等百分比(%)和線性(L)(金屬閥座)
材料：不銹銅堆焊司太萊合金
工作范圍：波紋管密封的工作溫度和壓差范圍
司太萊性焊的工作溫度和壓差范圍
執行機構
型式：HA多彈簧式薄膜執行機構。
膜片材料：乙丙橡膠夾尼龍
彈簧范田：0.02-0.10,0.08-0.24MPa
供氣壓力：0.14.0.30MPa
氣返接頭：Rc14
環境溫度：-30~+70℃
閥作用型式：氣開式或氣關式
附件
定位器、手輪機構、閥位傳送器等。
性能
泄漏量：符合標準ANSI B16.104IV級，小于額定Cv的0.01%。
回差：3%(不帶定位器)
1%(帶定位器)
線性：±5%(不帶定位器)
±2%(帶定位器)
備注：采用標準的V型聚四氣乙烯填料。
可調范圖
30:1
備注：

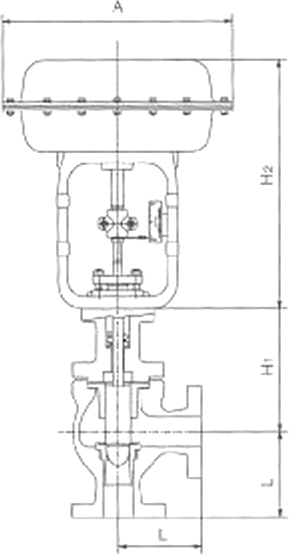

1、表上欄尺寸是州節閥不帶手輪機構的數值，如果帶頂裝手輪機構，那么要相應加上手輪機構的尺寸，查HA執行機構的技術參數表編號為NO。AN10-29-2.
