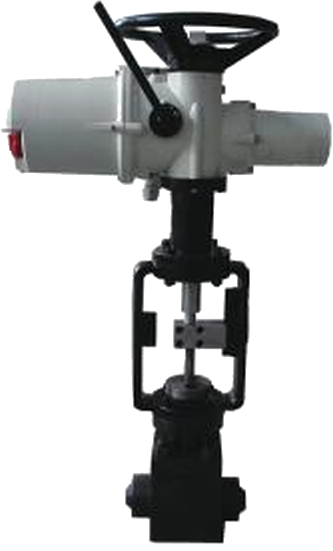

SYV80 多級軸流迷宮調節閥
產品概述
SYV80型多級軸流迷宮調節閥采用的是多級軸流壓套組成的迷宮式流道調節閥,完全控制了流過閥內的介質的流速,大幅度的降低了高壓氣體或者蒸汽在閥內產生的噪音,穩定的多級別降壓有效使液體不會產生氣蝕,是使用在高壓介質場所性能穩定的控制閥,可選擇多彈簧氣動薄膜機構或電動執行機構等。
標準技術參數
閥體
閥體型式:直通鑄造球型閥
公稱通徑:DN20、25、32、40、50、65、80、100、200
公稱壓力:PN16、20、32MPa ANSI 900、1500、2500LB
連接方式:法蘭:FF、RF、RTJ等
焊接:SW、BW
卡箍
法蘭距:符合IEC 534
閥蓋形式:標準型、加長型(散熱、低溫)
填料:V型聚四氟乙烯、柔性石墨填料等
密封墊:金屬夾石墨密封墊
執行機構:氣動:多彈簧執行機構
電動:3810L系列、PSL系列
閥芯型式:軸流迷宮式
流量特性:等百分比、線性
內件材質:標準材質組合及使用溫度、壓力范圍請參閱附錄
| 閥體 |
型式 |
直通 |
閥蓋 |
型式 |
標準、加長型 |
| 材質 |
25#、F22、F304、F316等 |
材質 |
25#、F22、F304、F316等 |
| 閥芯 |
特性 |
直線、等百分比、快開 |
填料 |
"V"型PTFE、柔性石墨 |
| 材質 |
304、304+STL 316、316+STL |
| 執行器 |
|
氣動：見表8 |
|
| |
電動：見表8 |
|
| 定位器 |
電氣閥門定位器、智能型數字定位器 |
| 附件 |
電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 |
表1可提供的用戶選擇
| 1 |
閥體 |
25 |
LF2 |
F22 |
| 2 |
墊片 |
316+石墨/PTEF |
| 3 |
閥座 |
304 |
304 |
304 |
| 4 |
螺栓 |
35 |
40MnB |
25Cr2Mo1VA |
| 5 |
墊環 |
304 |
304 |
304 |
| 6 |
倒流盤 |
304 |
304 |
304 |
| 7 |
定位套 |
304 |
304 |
304 |
| 8 |
螺栓 |
35 |
40MnB |
25Cr2Mo1VA |
| 9 |
節流套 |
304 |
304 |
304 |
| 10 |
填料 |
PTFE/柔性石墨 |
| 11 |
填料 |
PTFE/柔性石墨 |
| 12 |
閥芯(桿) |
304 |
304 |
304 |
| 13 |
閥蓋壓環 |
LF2 |
F22 |
| 14 |
螺母 |
25 |
35 |
25Cr2Mo1VA |
| 15 |
閥蓋 |
25 |
LF2 |
F22 |
| 16 |
填料墊 |
304 |
304 |
304 |
| 17 |
填料 |
PTFE/柔性石墨 |
| 18 |
支架 |
25 |
LF2 |
F22 |
| 19 |
壓套 |
304 |
304 |
304 |
| 20 |
壓蓋 |
25 |
LF2 |
F22 |
| 21 |
螺栓 |
35 |
40MnB |
25Cr2Mo1VA |

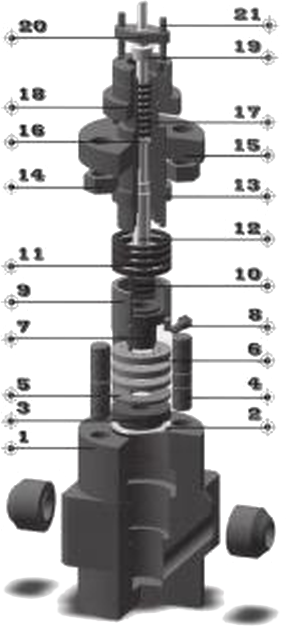

表2本體材質為碳鋼
| 1 |
閥體 |
F304 |
F316 |
F316L |
| 2 |
墊片 |
316+石墨/PTEF |
| 3 |
閥座 |
304 |
316 |
316L |
| 4 |
螺栓 |
304 |
316 |
316L |
| 5 |
墊環 |
304 |
316L |
316 |
| 6 |
倒流盤 |
304 |
316 |
316L |
| 7 |
定位套 |
304 |
316L |
316 |
| 8 |
螺栓 |
304 |
316 |
316L |
| 9 |
節流套 |
304 |
316 |
316L |
| 10 |
填料 |
PTFE/柔性石墨 |
| 11 |
填料 |
PTFE/柔性石墨 |
| 12 |
閥芯(桿) |
304 |
316L |
316 |
| 13 |
閥蓋壓環 |
F304 |
F316 |
F316L |
| 14 |
螺母 |
304 |
316 |
316L |
| 15 |
閥蓋 |
F304 |
F316 |
F316L |
| 16 |
填料墊 |
304 |
316 |
316L |
| 17 |
填料 |
PTFE/柔性石墨 |
| 18 |
支架 |
F304 |
F316 |
F316L |
| 19 |
壓套 |
304 |
316 |
316L |
| 20 |
壓蓋 |
304 |
316L |
316 |
| 21 |
螺栓 |
304 |
316L |
316 |
表3本體材質為不銹鋼
| 公稱通徑Inch(mm) |
閥芯尺寸Inch(mm) |
行程 |
最小Cv |
套筒材質:304/316 |
|
| 1 Lev |
2 Lev |
4 Lev |
6 Lev |
8 Lev |
| 1'(25) |
5/8"(16) |
20 |
0.22 |
7.0 |
5.3 |
4.1 |
3.4 |
2.5 |
| 25 |
0.22 |
7.0 |
6.6 |
5.4 |
4.6 |
3.5 |
| 11/2"(40) |
1"(25) |
20 |
0.48 |
18.7 |
11.5 |
8.6 |
6.9 |
4.7 |
| 2"(50) |
11/4"(32) |
25 |
0.67 |
33.0 |
14.2 |
11.9 |
9.8 |
6.9 |
| 3'(80) |
2"(50) |
30 |
1.30 |
83.0 |
53.0 |
42.6 |
34.1 |
24.3 |
| 4"(100) |
21/2"(65) |
40 |
1.70 |
122.0 |
70.0 |
57.0 |
48.5 |
35.5 |
| 6"(150) |
4"(100) |
50 |
3.30 |
308.0 |
150.0 |
118.0 |
96.0 |
76.0 |
| 8"(200) |
5"(125) |
60 |
5.30 |
407.0 |
205.0 |
166.0 |
133.0 |
104.0 |
表4公稱壓力ANSI Class 900、1500多級降壓式套筒的降壓級數：1-8級
| 公稱通徑Inch(mm) |
閥芯尺寸Inch(mm) |
行程 |
最小Cv |
套筒材質:304/316 |
| 1Lev |
2Lev |
4Lev |
6Lev |
8Lev |
| 1"(25) |
5/8"(16) |
20 |
0.22 |
7.0 |
5.3 |
4.1 |
3.4 |
2.5 |
| 25 |
0.22 |
7.0 |
6.6 |
5.4 |
4.6 |
3.5 |
| 11/2"(40) |
5/8"(16) |
20 |
0.22 |
7.0 |
5.3 |
4.1 |
3.4 |
2.5 |
| 2"(50) |
1"(25) |
25 |
048 |
187 |
14.0 |
11.5 |
9.5 |
6.7 |
| 3"(80) |
11/4"32) |
30 |
0.86 |
51.5 |
22.5 |
19.0 |
15.5 |
12.0 |
| 4"(100) |
2"(50) |
40 |
1.30 |
83.0 |
68.0 |
57.0 |
47.0 |
34.0 |
| 6"(150) |
21/2"(65) |
50 |
2.20 |
181.0 |
110.0 |
89.0 |
76.0 |
57.0 |
| 8"(200) |
4"(100) |
60 |
3.30 |
308.0 |
179.0 |
142.0 |
121.0 |
97.0 |
表5公稱壓力ANSI Class 2500多級降壓式套筒的降壓級數：1-8級
本表額定CV值僅做參考用，高壓差閥門設計CV大多根據工藝參數量體設計。
注
1、以上為標準的配置結構，閥座為金屬對金屬，還可提供用司太菜合金涂層的硬化閥內件，針對具體使用濕度，我們有更加合理的螺栓螺母選擇。
2、PTFE V形環閥桿填料是用標準配置也可選用柔性石墨。
3、標準的測體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。
公稱通徑
Inch(mm) |
閥芯尺寸
Inch(mm) |
行程
(mm) |
最小
Cv |
流向:底進保側出 |
流向:側進底出 |
| 10 |
12 |
16 |
20 |
24 |
10 |
12 |
16 |
20 |
24 |
| 1"(25) |
5/8"(16) |
20 |
0.10 |
2.00 |
-- |
-- |
-- |
-- |
2.00 |
-- |
-- |
-- |
-- |
| 2.60 |
-- |
-- |
-- |
-- |
2.60 |
-- |
-- |
-- |
-- |
| 25 |
3.20 |
-- |
-- |
-- |
-- |
3.20 |
-- |
-- |
-- |
-- |
| 30 |
3.70 |
-- |
-- |
-- |
-- |
3.70 |
-- |
-- |
-- |
-- |
| 40 |
4.90 |
-- |
-- |
-- |
-- |
4.90 |
-- |
-- |
-- |
-- |
| 1/2"(15) |
20 |
0.04 |
1.70 |
-- |
-- |
-- |
-- |
1.70 |
-- |
-- |
-- |
-- |
| 1.00 |
-- |
-- |
-- |
-- |
1.00 |
-- |
-- |
-- |
-- |
| 12 |
0.59 |
-- |
-- |
-- |
-- |
0.59 |
-- |
-- |
-- |
-- |
| 11/2"(40) |
5/8"(16) |
20 |
0.10 |
-- |
2.00 |
-- |
-- |
-- |
-- |
2.00 |
-- |
-- |
-- |
-- |
| -- |
2.60 |
-- |
-- |
-- |
-- |
2.60 |
-- |
-- |
-- |
-- |
| 25 |
-- |
3.20 |
-- |
-- |
-- |
-- |
3.20 |
-- |
-- |
-- |
-- |
| 30 |
-- |
4.00 |
-- |
-- |
-- |
-- |
4.00 |
-- |
-- |
-- |
-- |
| 40 |
-- |
4.90 |
-- |
-- |
-- |
-- |
4.90 |
-- |
-- |
-- |
-- |
| 1/2"(15) |
20 |
0.04 |
-- |
1.60 |
-- |
-- |
-- |
-- |
1 60 |
-- |
-- |
-- |
-- |
| -- |
0.97 |
-- |
-- |
-- |
-- |
0.97 |
-- |
-- |
-- |
-- |
| 12 |
-- |
0.58 |
-- |
-- |
-- |
-- |
0.58 |
-- |
-- |
-- |
-- |
| 2"(50) |
1"(25) |
25 |
0.28 |
-- |
7.3 |
-- |
-- |
-- |
-- |
4.9 |
-- |
-- |
-- |
-- |
| 30 |
-- |
9.0 |
-- |
-- |
-- |
-- |
6.2 |
-- |
-- |
-- |
-- |
| 40 |
-- |
11.6 |
-- |
-- |
-- |
-- |
8.0 |
-- |
-- |
-- |
-- |
| 5/8"(16) |
25 |
0.10 |
-- |
-- |
34 |
-- |
-- |
-- |
-- |
-- |
2.3 |
-- |
-- |
| 30 |
-- |
-- |
4.1 |
-- |
-- |
-- |
-- |
-- |
2.9 |
-- |
-- |
| 40 |
-- |
-- |
5.1 |
-- |
-- |
-- |
-- |
-- |
3.7 |
-- |
-- |
| 3"(80) |
11/2"(40) |
30 |
0.64 |
-- |
15.5 |
11.2 |
-- |
-- |
-- |
11.7 |
-- |
6.8 |
-- |
-- |
| 40 |
-- |
20.1 |
14.7 |
-- |
-- |
-- |
15.3 |
-- |
8.9 |
-- |
-- |
| 1"(25) |
30 |
0.28 |
-- |
-- |
-- |
7.9 |
-- |
-- |
-- |
-- |
-- |
3.7 |
-- |
| 40 |
-- |
-- |
-- |
10.1 |
-- |
-- |
-- |
-- |
-- |
4.8 |
-- |
| 4"(100) |
21/2"(65) |
40 |
1.36 |
-- |
26.7 |
-- |
-- |
-- |
-- |
20.6 |
-- |
-- |
-- |
-- |
| 60 |
-- |
40.1 |
-- |
-- |
-- |
-- |
31.1 |
-- |
-- |
-- |
-- |
| 80 |
-- |
52.9 |
-- |
-- |
-- |
-- |
41.3 |
-- |
-- |
-- |
-- |
| 100 |
-- |
65.1 |
-- |
-- |
-- |
-- |
51.2 |
-- |
-- |
-- |
-- |
| 2"(50) |
40 |
0.94 |
-- |
-- |
18.7 |
-- |
-- |
-- |
-- |
-- |
11.9 |
-- |
-- |
| 60 |
-- |
-- |
28.1 |
-- |
-- |
-- |
-- |
-- |
18.0 |
-- |
-- |
| 80 |
-- |
-- |
37.1 |
-- |
-- |
-- |
-- |
-- |
24.0 |
-- |
-- |
| 100 |
-- |
-- |
45.5 |
-- |
-- |
-- |
-- |
-- |
29.8 |
-- |
-- |
| 6"(150) |
4"(100) |
50 |
3.17 |
-- |
74.9 |
52.2 |
-- |
-- |
-- |
-- |
54.3 |
34.9 |
-- |
-- |
| 60 |
-- |
88.5 |
61.8 |
-- |
-- |
-- |
-- |
64.3 |
41.4 |
-- |
-- |
| 80 |
-- |
119 |
83.9 |
-- |
-- |
-- |
-- |
87.2 |
56.4 |
-- |
-- |
| 100 |
-- |
114.4 |
102 |
-- |
-- |
-- |
106 |
-- |
69.2 |
-- |
-- |
| 3.(80) |
50 |
2.01 |
-- |
-- |
-- |
39.4 |
-- |
-- |
-- |
-- |
-- |
22.7 |
-- |
| 60 |
-- |
-- |
-- |
46.7 |
-- |
-- |
-- |
-- |
-- |
26.9 |
-- |
| 80 |
-- |
-- |
63.1 |
-- |
-- |
-- |
-- |
-- |
36.7 |
-- |
| 100 |
-- |
-- |
76.7 |
-- |
-- |
-- |
-- |
-- |
44.9 |
-- |
| 8"(200) |
5"(125) |
60 |
4.50 |
-- |
121 |
82 |
64 |
-- |
-- |
99.9 |
-- |
62.1 |
43.8 |
27 |
| 80 |
-- |
163 |
112 |
87 |
-- |
-- |
135 |
-- |
84.7 |
59.9 |
37 |
| 100 |
-- |
198 |
137 |
107 |
-- |
-- |
165 |
-- |
104 |
73.5 |
45 |
表6公稱壓力ANSI Class900、1500:(多級降壓式套筒的降壓級數：10~24級)
※本表額定C值僅做參考用，高壓差閥門設計CV大多根據工藝參數量體設計。
公稱通徑
Inch(mm) |
閥芯尺寸
(mm) |
行程 |
最小Cv |
流向:底進側出 |
流向:側進底出 |
| 10 |
12 |
16 |
20 |
24 |
10 |
12 |
16 |
20 |
24 |
| 1"(25) |
5/8"(16) |
20 |
0.1 |
2 |
-- |
-- |
-- |
-- |
2 |
-- |
-- |
-- |
-- |
| 2.6 |
-- |
-- |
-- |
-- |
2.6 |
-- |
-- |
-- |
-- |
| 25 |
3.2 |
-- |
-- |
-- |
-- |
3.2 |
-- |
-- |
-- |
-- |
| 30 |
3.7 |
-- |
-- |
-- |
-- |
3.7 |
-- |
-- |
-- |
-- |
| 40 |
4.9 |
-- |
-- |
-- |
-- |
4.9 |
-- |
-- |
-- |
-- |
| 1/2" (15) |
20 |
0.04 |
1.7 |
-- |
-- |
-- |
-- |
1.7 |
-- |
-- |
-- |
-- |
| 1 |
-- |
-- |
-- |
-- |
1 |
-- |
-- |
-- |
-- |
| 12 |
0.59 |
-- |
-- |
-- |
-- |
0.59 |
-- |
-- |
-- |
-- |
| 11/2"(40) |
5/8"(16) |
20 |
0.1 |
-- |
2 |
-- |
-- |
-- |
-- |
2 |
-- |
-- |
-- |
| -- |
2.6 |
-- |
-- |
-- |
-- |
2.6 |
-- |
-- |
-- |
| 25 |
-- |
3.2 |
-- |
-- |
-- |
-- |
3.2 |
-- |
-- |
-- |
| 30 |
-- |
4 |
-- |
-- |
-- |
-- |
4 |
-- |
-- |
-- |
| 40 |
-- |
4.9 |
-- |
-- |
-- |
-- |
4.9 |
-- |
-- |
-- |
| 2"(50) |
1/2"(15) |
25 |
0.28 |
-- |
7.3 |
-- |
-- |
-- |
-- |
4.9 |
-- |
-- |
-- |
| 30 |
-- |
9 |
-- |
-- |
-- |
-- |
6.2 |
-- |
-- |
-- |
| 40 |
-- |
11.6 |
-- |
-- |
-- |
-- |
8 |
-- |
-- |
-- |
| 5/8"(16) |
25 |
0.1 |
-- |
-- |
3.4 |
-- |
-- |
-- |
-- |
2.3 |
-- |
-- |
| 30 |
-- |
-- |
4.1 |
-- |
-- |
-- |
-- |
2.9 |
-- |
-- |
| 40 |
-- |
-- |
5.1 |
-- |
-- |
-- |
-- |
3.7 |
-- |
-- |
| 3"(80) |
1"(25) |
30 |
0.28 |
-- |
11.1 |
8.7 |
-- |
-- |
-- |
8.4 |
4.5 |
-- |
-- |
| 40 |
-- |
13.9 |
11.2 |
-- |
-- |
-- |
10.7 |
5.9 |
-- |
-- |
| 60 |
-- |
18.9 |
15.7 |
-- |
-- |
-- |
15.2 |
8.7 |
-- |
-- |
| 5/8"(16) |
30 |
0.1 |
-- |
-- |
-- |
3.1 |
-- |
-- |
-- |
-- |
2.2 |
-- |
| 40 |
-- |
-- |
-- |
4 |
-- |
-- |
-- |
-- |
2.8 |
-- |
| 60 |
-- |
-- |
-- |
5.5 |
-- |
-- |
-- |
-- |
4 |
-- |
| 4"(100) |
1/2"(65) |
40 |
0.94 |
-- |
25.4 |
18.7 |
-- |
-- |
18.5 |
10.9 |
-- |
-- |
| 60 |
-- |
37.7 |
26.7 |
-- |
-- |
27.7 |
16.5 |
-- |
-- |
| 80 |
-- |
49.1 |
35.3 |
-- |
-- |
36.6 |
22 |
-- |
-- |
| 100 |
-- |
59.3 |
59.3 |
43.4 |
-- |
-- |
44.9 |
27.4 |
-- |
-- |
| 1/2"(40) |
40 |
0.64 |
-- |
-- |
-- |
13.4 |
-- |
-- |
-- |
-- |
7.2 |
-- |
| 60 |
-- |
-- |
-- |
20.1 |
-- |
-- |
-- |
-- |
11 |
-- |
| 80 |
-- |
-- |
-- |
26.4 |
-- |
-- |
-- |
-- |
14.6 |
-- |
| 100 |
-- |
-- |
-- |
32.2 |
-- |
-- |
-- |
-- |
18.2 |
-- |
| 6"(150) |
3.(80) |
50 |
2.01 |
-- |
59.4 |
-- |
-- |
-- |
-- |
45 |
-- |
-- |
-- |
| 60 |
-- |
69.9 |
-- |
-- |
-- |
-- |
53.1 |
-- |
-- |
-- |
| 80 |
-- |
93.2 |
-- |
-- |
-- |
-- |
71.6 |
-- |
-- |
-- |
| 100 |
-- |
11.7 |
-- |
-- |
-- |
-- |
86.7 |
-- |
-- |
-- |
| 2"(50) |
50 |
0.94 |
-- |
-- |
41.5 |
30.5 |
-- |
-- |
-- |
25.7 |
14.1 |
-- |
| 60 |
-- |
-- |
48.4 |
35.8 |
-- |
-- |
-- |
30.3 |
16.8 |
-- |
| 80 |
-- |
-- |
62.7 |
47.5 |
-- |
-- |
-- |
40.6 |
22.8 |
-- |
| 100 |
-- |
-- |
73.1 |
56.6 |
-- |
-- |
-- |
48.8 |
27.8 |
-- |
| 8"(200) |
4"(100) |
60 |
3.17 |
-- |
88.5 |
61.8 |
-- |
-- |
-- |
67.8 |
41.4 |
-- |
-- |
| 80 |
-- |
119.3 |
839 |
-- |
-- |
-- |
91.9 |
56.4 |
-- |
-- |
| 100 |
-- |
144.4 |
102 |
-- |
-- |
-- |
112 |
69.2 |
-- |
-- |
表7公稱壓力ANSI Class 2500:(多級降壓式套筒的降壓級數：10~24級)
※本表額定C值僅做參考用，高壓關閥門設計Cv大多根據工藝參數量體設計。
| 閥門尺寸 |
L |
氣動 |
電動 |
| inch |
mm |
PN100-320 |
PN420 |
H1 mm |
H2 mm |
A mm |
H1 mm |
H2 mm |
A mm |
| 1" |
25 |
279 |
318 |
150 |
692 |
360 |
150 |
805 |
270 |
| 11/2" |
40 |
330 |
359 |
160 |
702 |
360 |
160 |
815 |
270 |
| 2" |
50 |
375 |
400 |
160 |
702 |
360 |
160 |
815 |
270 |
| 3" |
80 |
460 |
498 |
175 |
830 |
470 |
175 |
885 |
310 |
| 4" |
100 |
530 |
575 |
200 |
852 |
470 |
200 |
910 |
310 |
| 6" |
150 |
768 |
819 |
230 |
880 |
560 |
230 |
1040 |
350 |
| 8" |
200 |
832 |
1029 |
270 |
920 |
560 |
270 |
1080 |
350 |

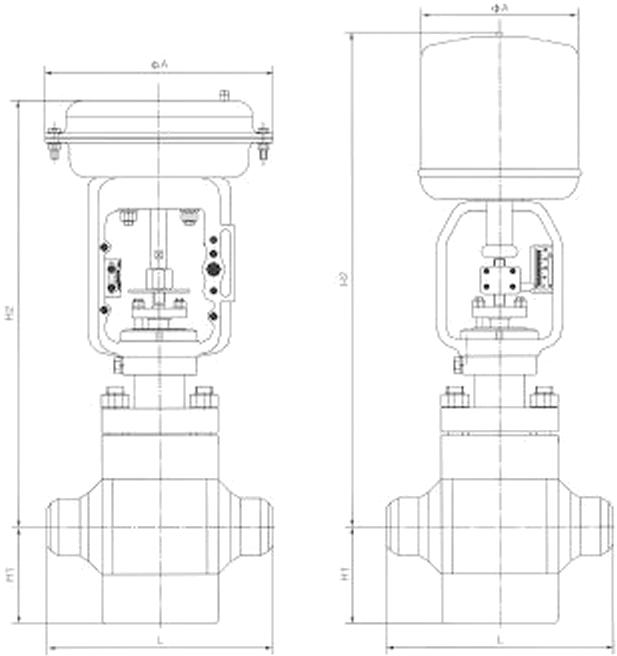

表8控制閥外形尺寸
