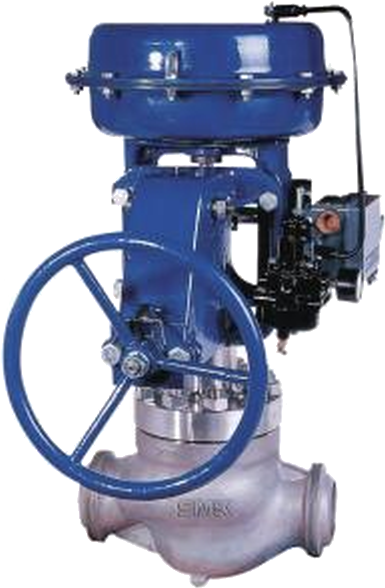

SYV77高壓籠式調節閥

采用國外技術生產的SYV77高壓籠式調節閥是一種壓力平衡式的調節閥，閥體流體通道呈S流線型，壓降損失小，流量大，可調范周廣。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。該閥廣泛適用于要求動態穩定性好，噪低，空化腐蝕小的高壓降場合。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細

SYV77

高壓籠式調節閥

Linear Stroke Regulating Valve

產品概述

采用國外技術生產的SYV77高壓籠式調節閥是一種壓力平衡式的調節閥，閥體流體通道呈S流線型，壓降損失小，流量大，可調范周廣。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。該閥廣泛適用于要求動態穩定性好，噪低，空化腐蝕小的高壓降場合。

標準技術參數

閥體

型式：直通籠式鑄造球形閥
公稱直徑：40-200mm
公稱壓力：ANSI 900、1500、2500 JIS 63K
連接型式：法蘭式：RF、RJ
標準按ANSI B 16.5，J1SB2201
焊接式：嵌接焊SW(40-80mm}
對接焊BW(80-200mm)
材料：ZG25
ZG1Cr18Ni9 ZGOCr17Ni12Mo2
1.25Cr0.5Mo 2.25C1.0Mo
5.0C0.5Mo
SCPH21 SCPH32 SCPH61 Ti
上閥蓋：常溫型（P)：-5~+230℃
伸長I型(E1)：+230~+556℃
壓蓋型式：螺栓壓緊式
填料：石墨編織坑料

執行機構

型式：HA多彈簧式薄膜執行機構。
蕊片材料：乙丙橡膠夾尼龍
3彈簧范圍：0.04-0.20，D.08-0.24MPa
供氣壓力：0.28,0.30,0.35,0.40MPa
氣源接頭：Rc1/4
環境溫度：-30~+70℃
閥作用型式：氣開式或氣關式

性能

泄漏量：符合標準ANSI B16.104III級，
小于額定C的0.1%。
回差：1%(帶定位器)
線性：±1%(帶定位器)

可調范圍

50:1


公稱通徑 閥座直徑 額定Cv值 額定行程
等百分比特性 線性特性
ANSI900.1500
JIS63K		 ANSI
2500		 ANSI900.1500
JIS63K		 ANSI
2500
40 25 12 -- 12 -- 25
32 17 12 20 12
40 2S 17 30 20
50 32 17 12 20 12
40 25 17 30 20
50 52 31 62 43
80 50 52 31 S2 43 38
65 78 52 90 62
80 110 78 135 90
100 65 78 S2 90 62
80 110 78 135 90
100 180 125 210 150
150 100 180 125 210 150 50
125 270 180 330 210
150 375 270 485 330
200 125 270 180 330 210 75
150 375 270 485 330
200 650 470 700 S20
Cv值和行程

公稱通徑 A
JIS63K RF ANSI 900 ANSI 1500 ANSI 2500
RF.SW.BW RJ RF.SW.BW RJ RF.SW.BW RJ
40 323 333 333 333 333 358 361
50 354 375 378 375 378 400 403
80 431 440 443 460 463 498 504
100 496 510 513 530 533 575 585
150 699 715 718 770 776 820 833
200 895 915 918 972 982 1020 1036
法蘭距 單位 mm

公稱通徑 執行機構 H E ΦB
ANSI 900 JIS63K ANSI 1500 ANSI 2500 ANSI 900
JIS63K		 ANSI
1500		 ANSI
2500
P E1 P E1 P E1
40 HA3D.R 735 875 735 875 780 725 100 105 115 350
HA4D.R 890 1030 890 1030 935 1080   470
50 HA3D.R 765 925 765 925 300 960 110 120 130 350
HA4D.R 925 1085 925 1085 960 1120   470
80 HA3D.R 800 980 800 980 835 1005 140 150 165 350
HA4D,R 960 1140 960 1140 995 1165   470
100 HA3D.R 835 1015 835 1015 880 1050 160 170 195 350
HA4D.R 995 1175 995 1175 1040 1210   470
150 HA3D.R 895 1075 895 1075 935 1110 210 225 260 350
HA4D.R 1055 1235 1055 1235 1095 1270   470
200 HA4D.R 1155 1395 1155 1395 1185 1370 280 290 330 470

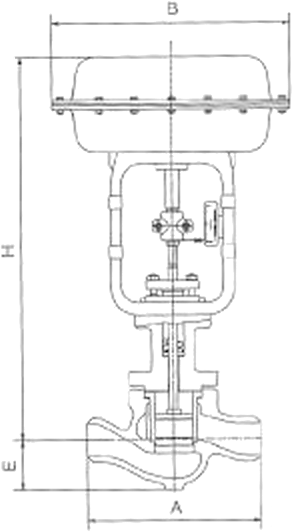

外形尺寸 單位 mm

備注：

1、P=常溫型上閥蓋，E1=伸長型上閥蓋。

2、表上H欄尺寸是河節閥不常手輪機構的數值，如果常頂裝手輪機構，那么要相應加上手輪機構的尺寸。

變HA執行機構的技術參數表編號為：NO。AN10-29-2.
