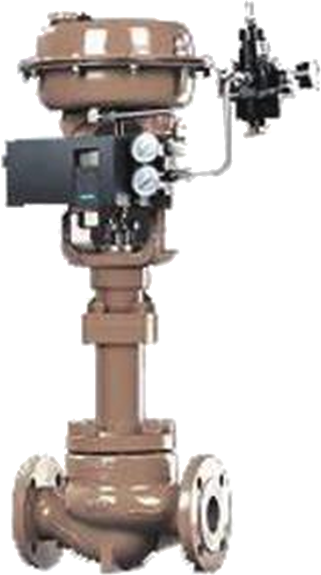

SYV74籠式單座調節閥
如果您對我們的產品感興趣的話, 請聯系我們
產品分類
關鍵詞：
產品詳細
SYV74
籠式單座調節閥
Linear Stroke Regulating Valve
產品概述

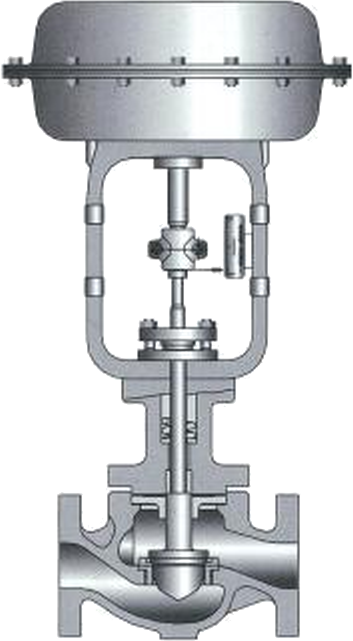

采用國外技術生產的SYV74籠式單座調節閥是一種高性能的單座調節閥，適用于高壓差產生閃蒸空化的場合，堅因的套筒保護閥體不受閃蒸和空化的破壞。閥體，流體通道量S流線型，壓降損失小，流量大，可調范圍廣。閥芯導向面積大，抗振性好。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。
標準技術參數
閥體
型式：直通鑄造球閥
公稱直徑：40-200mm
公稱壓力：ANSI 150、300、600
J1S10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式：法蘭式：RF、RJ和LG
標準按ANSI B16.5;JISB2201
JB/T79.1 PN1.6 MPa，JB/T79.2
凹凸面
焊接式：嵌接焊BW(40~50mm)
對接焊SW(65~200mm)
材料：ZG25
ZG1Cr18Ni9 ZGOCr17Ni12Mo2
1.25Cr0.5Mo 5.0Cr0.5Mo
SCPH21 SCPH61 Ti
上閥蓋：
常溫型（P)：5~+230℃
伸長I型(E1)：+230~+566℃
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料，含浸聚四氟乙烯
石棉填斜，石墨編織填料。
執行機構
型式：HA多彈簧式薄膜執行機構。
彈簧范圍：0.02~0.10,0.08~0.24MPa
供氣壓力：0.14， 0.16，0.28，0.40MPa
氣源接頭：Rc1/4
環境溫度：-30~+70℃
閥作用強式：氣開式或氣關式
性能
泄漏量：符合標準ANSI B16.104III標準級，
小于額定C的0.1%。
回差：3% (不帶定位器)
1%(帶定位器)
線性：±5% (不帶定位器)
±1%(帶定位器)
備注：采用標準的V型聚四氟乙烯填料。
可調范圍
25:1
備注：
1、P=常溫型，E1=伸長I型，E2=伸長II型，E21=整體式，E2W=焊接式。

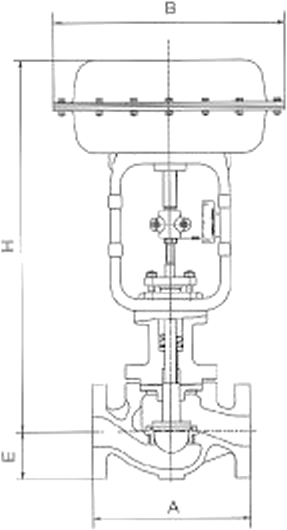

2、表上H欄尺寸是調節閉不帶手輪機構的數值，如果帶頂裝手輪機構，那么要相應加上手輪機構的尺寸。
查HA執行機構的技術參數表。
3、伸長1型E1欄尺寸，左邊數字為JIS 10K和ANSI 125,150的閥，右邊字?jǐn)?shù)為JIS 16K和ANSI 1300以上的閥。
